轻量化空心发动机支架结构设计

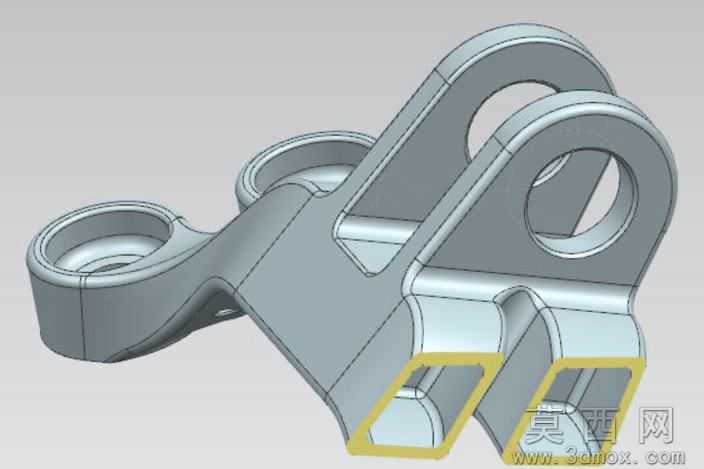

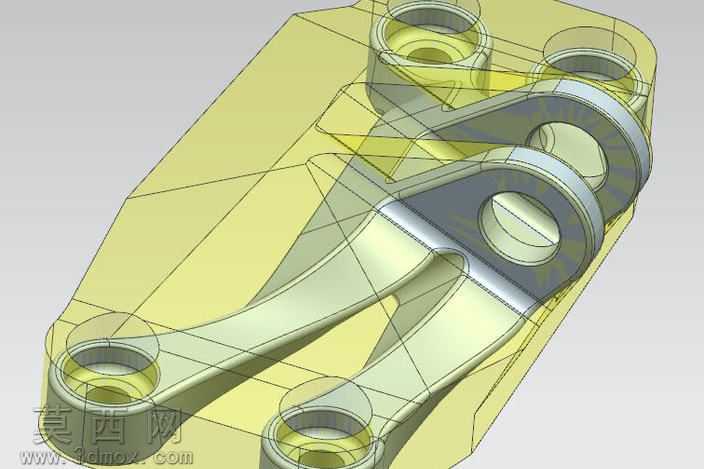

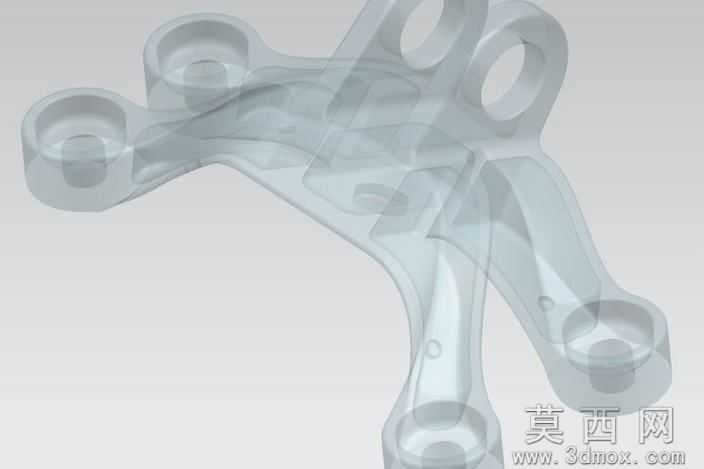

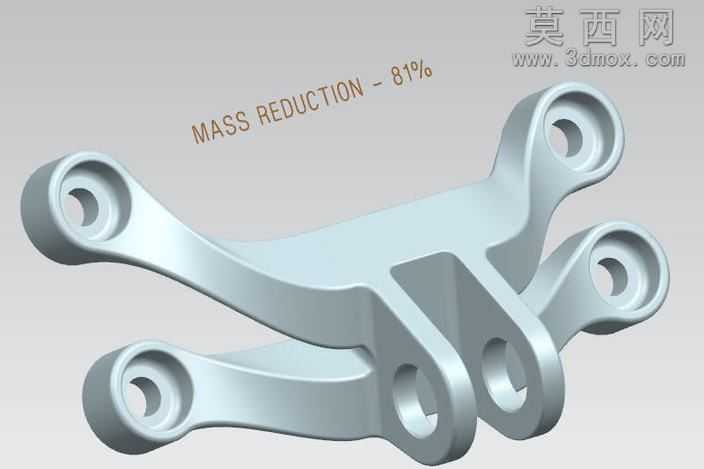

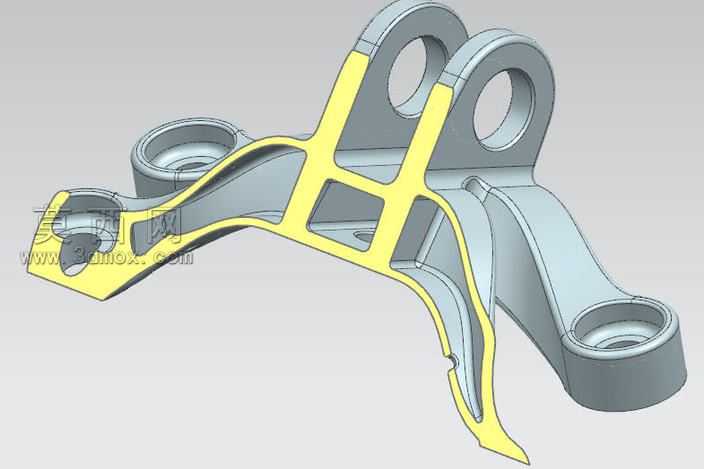

该作品为采用轻量化设计思路打造的空心结构发动机支架，在三维建模阶段，设计人员首先基于支架的实际安装工况，明确四个安装点位的载荷分布、连接约束要求，以原有实心支架的性能参数为基准，确定了81%的减重目标，在保证结构强度、安装精度完全满足使用要求的前提下完成整体构型设计。建模过程中优先采用参数化草图绘制各支臂的中心走向，精准匹配四个管状附件的安装孔位坐标，通过多段平滑曲面过渡构建支臂的外部流线型轮廓，再通过抽壳、布尔运算构建内部空心腔体，同时在孔位连接处做局部加厚处理，避免应力集中问题。材质配置上选用金属哑光银质感的工程合金材质，在渲染环节调整材质的粗糙度、金属度参数，还原金属构件的细腻磨砂质感，同时添加柔和的环境光与定向补光，清晰呈现支架的曲面过渡、孔位细节以及空心结构的边缘轮廓，直观展现结构的精巧设计。结构设计层面，各支臂采用等强度变截面设计，从端部安装孔到中心连接区域，截面厚度随载荷传递路径逐步变化，内部空心腔体沿支臂走向连续贯通，既最大程度去除了非承载区域的冗余材料，又保证了载荷传递路径的连续性，避免局部结构突变带来的强度下降。设计思路围绕航空航天、赛车领域常用的极致轻量化需求展开，打破传统实心支架的设计惯性，通过拓扑优化思路确定材料的最优分布，在满足安装适配性、结构刚性、抗疲劳性能的前提下，实现了81%的减重幅度，能够有效降低配套设备的整体自重，提升动力响应表现，该结构设计思路也可为同类承载支架的轻量化迭代提供参考，兼顾了性能提升与材料节约的双重价值。
