轻量化桁架式通用电气发动机托架

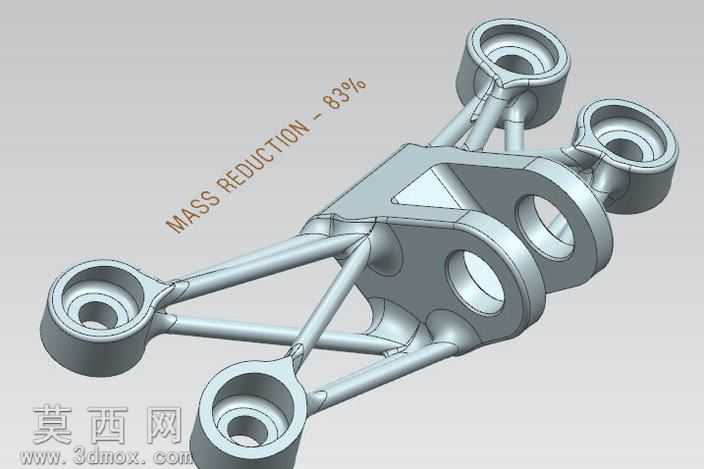

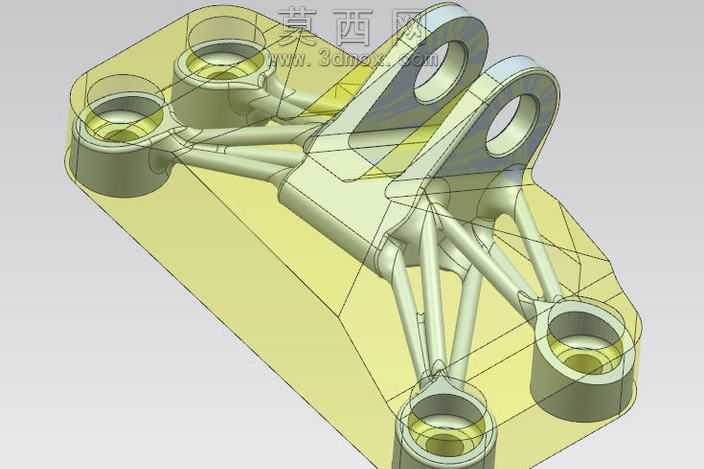

本作品为经过拓扑优化设计的桁架式通用电气发动机托架三维模型，整体建模过程依托参数化三维设计软件完成，从初始安装接口的基准定位出发，先梳理发动机与安装基座的对接点位，明确六个带衬套安装孔的位置精度、孔径公差与端面贴合要求，再以各安装点为受力节点构建传力路径。建模阶段先完成实体毛坯的基础形态搭建，再基于83%减重比的优化目标开展拓扑迭代，剔除非受力区域的冗余材料，最终形成交错的桁架式筋条结构，每一处筋条的走向都严格对应载荷传递方向，避免应力集中的同时最大化降低整体重量。模型渲染阶段采用哑光金属材质模拟铸铝合金的表面质感，调整环境光与漫反射参数清晰呈现筋条交汇处的圆角过渡、安装孔的沉台结构以及主体安装面的平面度细节，所有结构连接处都做了圆滑倒角处理，既消除加工应力集中隐患，也让整体视觉更具工业设计美感。结构设计上，托架主体保留了核心的大尺寸过孔用于发动机附件的走线与避让，各桁架筋条采用变截面设计，靠近主体受力区的筋条截面更宽，向远端安装耳延伸时逐步收窄，在保证整体刚性的前提下进一步压缩材料用量，安装耳处的环形凸台结构做了加厚处理，匹配安装时的螺栓压紧力需求，避免长期受载出现安装面变形。整个设计思路围绕轻量化与结构强度的平衡展开，打破传统实心托架的厚重设计逻辑，通过桁架式的镂空结构在满足发动机安装支撑的强度、刚性要求基础上，实现了83%的减重幅度，既可以降低发动机总成的整体重量，也能减少生产环节的材料消耗，模型的结构细节完整还原了优化后的形态，各安装点位的尺寸匹配通用电气发动机的安装规范，可直接用于后续的结构仿真验证、加工工艺设计参考。
