工业液压执行元件液压缸结构设计方案

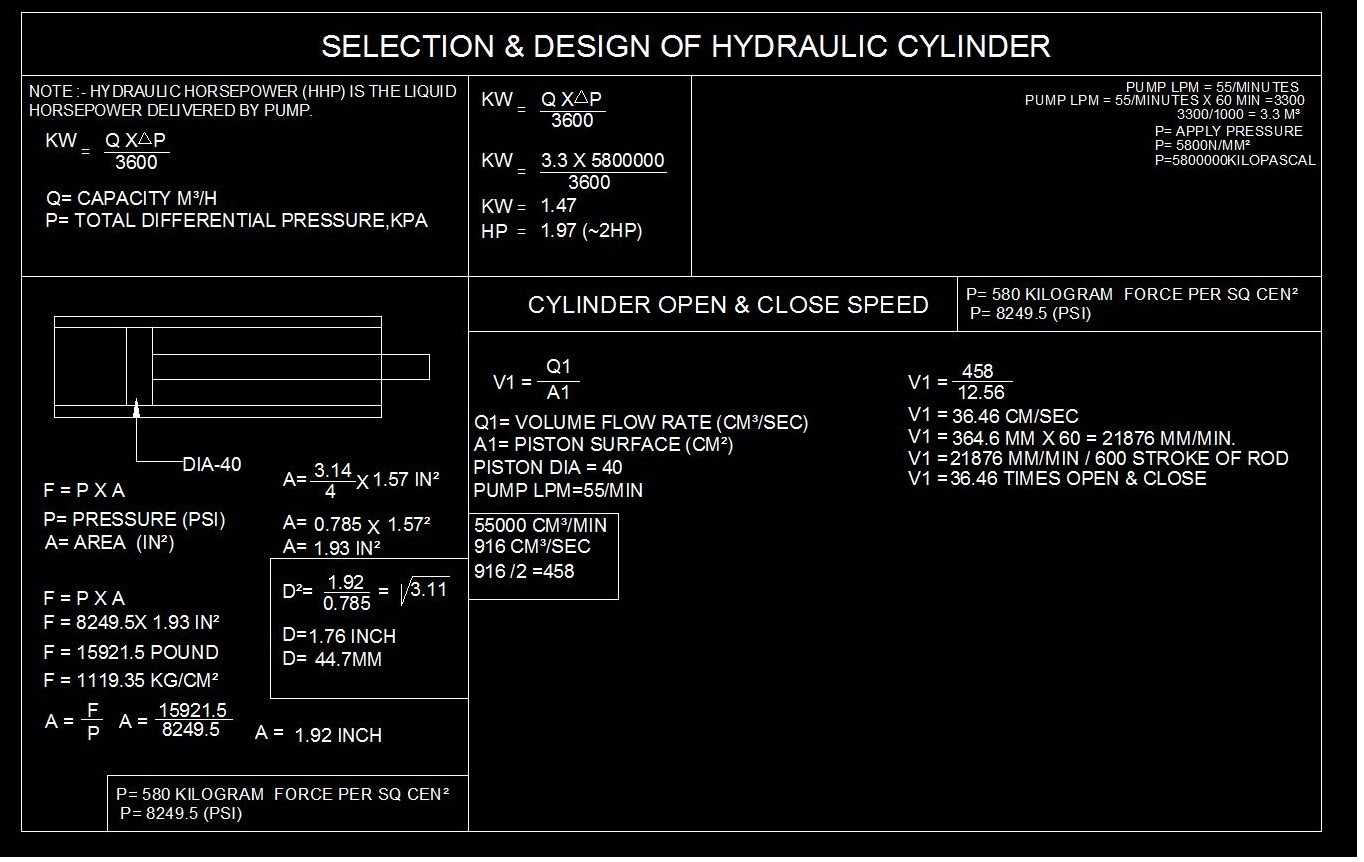

在各类工业液压传动系统中，液压缸是将液压能转换为直线往复机械能的核心执行部件，这套结构设计覆盖了常规中低压工况下的通用安装需求，可适配机床进给、工程机械动作驱动、工装夹具夹紧、自动化生产线工位推移等多类场景。设计初期先梳理了不同安装场景的边界约束：如果是法兰式前端安装，缸体前端的定位止口需要与安装基座的孔位保持H7/h6的配合公差，避免长期往复动作带来的偏磨；如果是铰轴式中部安装，铰轴的同轴度公差需要控制在0.02mm以内，防止负载作用下产生侧向弯矩拉伤密封件。缸筒部分选用珩磨处理的无缝钢管，内壁粗糙度控制在Ra0.4以下，既可以降低活塞往复运动的摩擦阻力，也能延长密封件的使用寿命，活塞与缸筒的配合间隙根据工作压力区间调整，常规16MPa工作压力下，直径间隙控制在0.03-0.05mm，间隙过大会增大内泄，过小则容易出现卡滞。活塞杆部分选用调质处理的45号钢，表面镀硬铬后抛光，硬度达到HRC55以上，抗磕碰与耐磨性能满足车间多尘环境下的使用需求，活塞杆的导向套预留了足够的支撑长度，长径比控制在合理区间，避免活塞杆伸出过长时出现挠度变形。密封结构采用组合式密封设计，活塞处用格莱圈搭配O型圈，静密封处用丁腈橡胶O型圈，动密封处加装防尘圈，防止外界粉尘、铁屑进入缸体内部污染液压油。油口位置的设计兼顾了不同安装方向的接管便利性，油口螺纹选用通用的公制细牙螺纹，搭配组合密封垫圈防止漏油，缓冲结构设置在行程两端，当活塞运行到接近端盖位置时，通过节流槽缓慢泄油降低冲击，避免硬碰撞带来的零件损伤。整套结构的安装尺寸参考了通用液压油缸的安装规范，连接尺寸与市面同规格标准油缸具备互换性，设备维护更换时不需要重新加工安装基座，端盖与缸筒的连接采用内六角螺栓紧固，螺栓预紧力按照扭矩规范施加，保证高压工况下的连接可靠性，排气塞设置在缸体的最高位置，设备初次启动时可以排出缸内空气，避免爬行、抖动等动作异常问题。
