集成式电静液驱动执行器结构设计

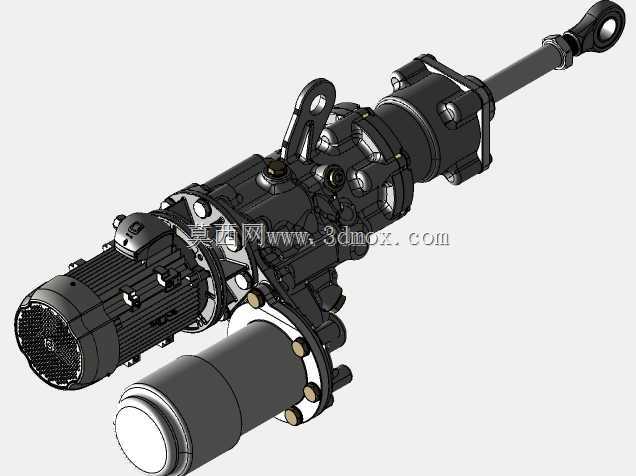

这款电静液执行器采用高度集成的机电液一体化结构设计，将驱动电机、液压泵组、控制阀块、作动筒、位移反馈组件全部整合在同一壳体内，摒弃了传统集中液压系统冗长的管路连接，从根源上减少了外泄漏点，同时大幅压缩了安装占用空间，非常适合在机载设备、移动工程机械、工业自动化产线的分布式驱动点位使用，尤其适配那些没有集中液压站配套、需要独立完成直线推拉负载驱动的工况场景。从结构设计逻辑来看，设计团队优先考虑了安装适配性与负载匹配的平衡：输出端采用带关节轴承的杆端连接结构，可补偿安装过程中产生的小角度同轴度偏差，降低安装面的加工精度要求；主体壳体采用分段式法兰连接结构，既方便内部泵、阀、密封组件的检修更换，也能通过更换不同长度的作动筒活塞杆，适配不同行程需求的应用场景。壳体上预留的多个吊装凸耳，既满足生产装配过程中的吊装转运需求，也可作为现场安装时的辅助固定点位，适配正装、侧装、斜装等多种安装姿态。功能特性层面，该执行器通过内置的闭式液压回路完成动力传递，电机带动泵组输出高压油直接驱动作动筒活塞运动，省去了传统系统中长管路的压力损失，响应速度更快、传动效率更高；集成在阀块上的溢流、补油、锁止元件，可实现过载保护、断电位置保持、故障状态下的安全锁止，满足工业场景下的安全冗余要求。设计过程中对安装边界做了充分考量：电机端的散热筋结构既保证连续工作时的散热效率，也控制了主体径向尺寸，避免与周边安装构件产生干涉；尾部的蓄能器组件采用旁置式布局，没有额外增加轴向安装长度，可适配安装空间狭长的应用场景；所有外接油口、电气接口均布置在壳体侧面同一区域，方便现场布线与管路接驳，减少后期运维的操作难度。从实际选型适配角度，这类集成式执行器可替代传统的“电机+液压站+液压缸+管路阀组”的分散式驱动方案，单组件即可完成直线负载的位置控制、推力输出，不需要额外配套复杂的液压辅件，对于设备升级改造、紧凑型设备的驱动点位设计来说，能大幅减少设计工作量，缩短设备的装配调试周期。
