大尺寸RepRap线性滚动轴承结构

该线性轴承结构面向大尺度增材制造与现场施工设备的导向需求，重点解决长行程直线运动中承载、容污、抗变形与低成本制造之间的矛盾。与常见小型桌面设备使用的精密直线轴承不同，该方案把使用场景放在建筑打印、混凝土布料、墙体与地板成型等粗工况中：执行端需要沿金属光轴或管材稳定移动，周围存在粉尘、砂浆飞溅、湿度变化以及机架轻微变形，若直接采用高精度工业轴承，不仅采购成本高，而且对安装同轴度、轴面粗糙度和维护清洁度要求苛刻，现场适应性反而不足。

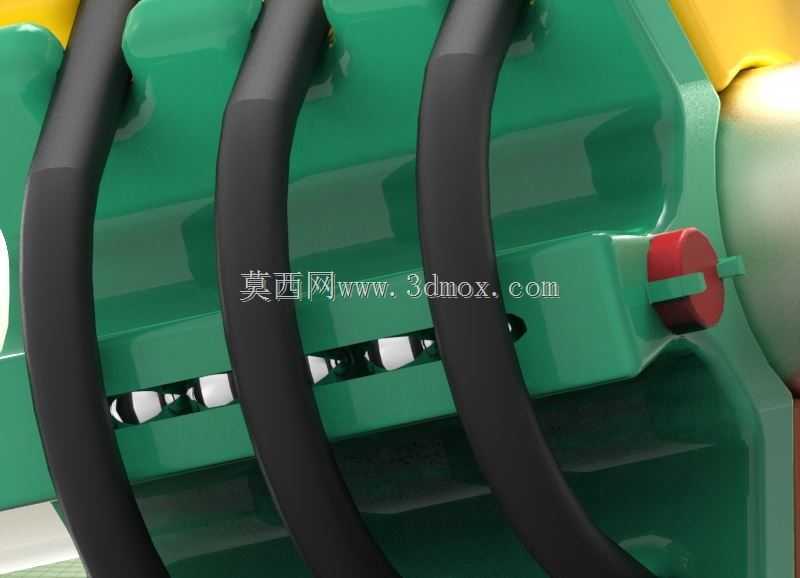

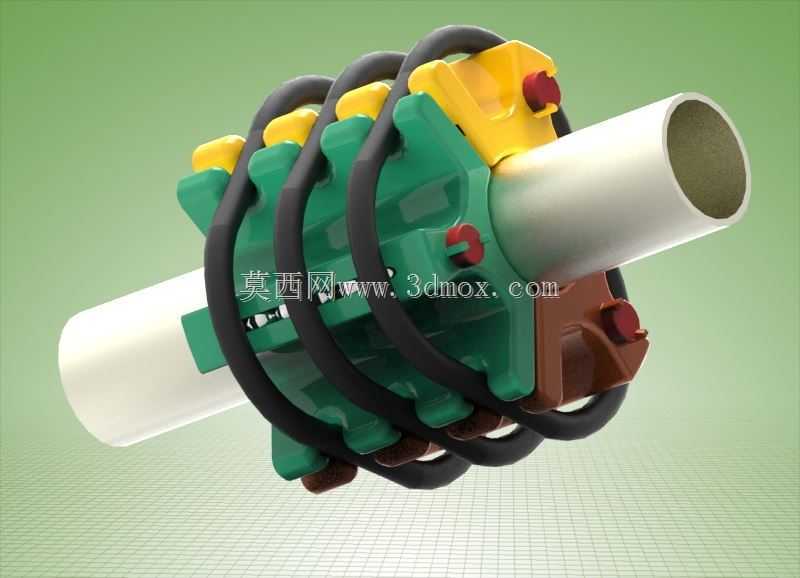

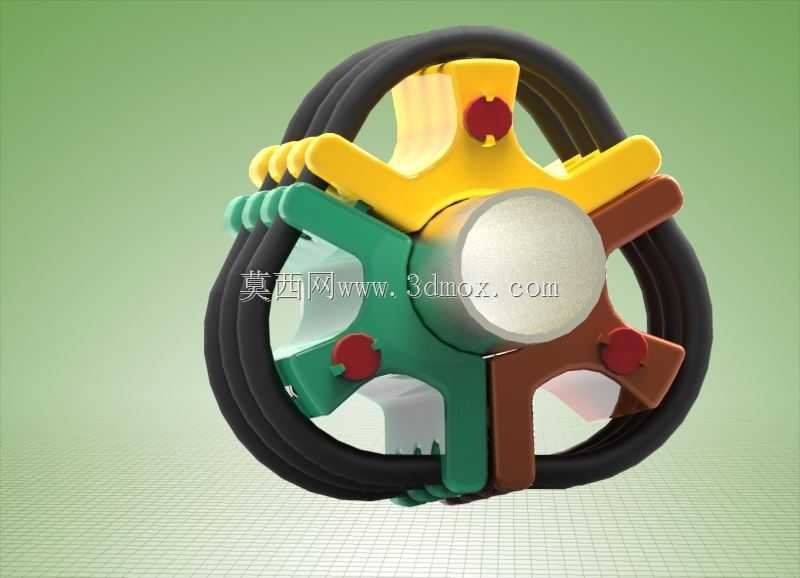

结构上，轴承采用多组环抱式夹持单元串联布置，主体为可打印的分体式壳体，内部预留滚动体容纳与定位空间，外部通过弹性环束紧。弹性环并非单纯装饰，而是提供持续预紧并补偿磨损、制造误差和温度变形，使滚动体与导轴之间保持合理接触压力。多单元串联能够增加有效支撑跨距，降低单点偏载引起的卡滞；壳体上的彩色卡扣与端块用于限位、装配和局部调整，不同色块在实物中可区分功能区域，也便于快速识别磨损件与更换位置。

从设计思路看，该件没有追求微型轴承的极限精度，而是把“可打印、可修复、可在粗糙轴线上工作”放在首位。壳体几何避免大面积实心填充，采用筋壁结合的形式控制重量与材料消耗，同时保留足够刚度以传递横向载荷。滚动体排布围绕导轴周向展开，使运动由滑动摩擦转为滚动摩擦；相比直接打印轴套，它在长行程往复中发热更小、颗粒嵌入后的划伤风险更低。对于建筑类大型设备，导向轴往往难以达到磨削级表面，这种带弹性补偿的轴承能够吸收一定的轴线偏差，降低机架焊接、拼装和现场校准难度。

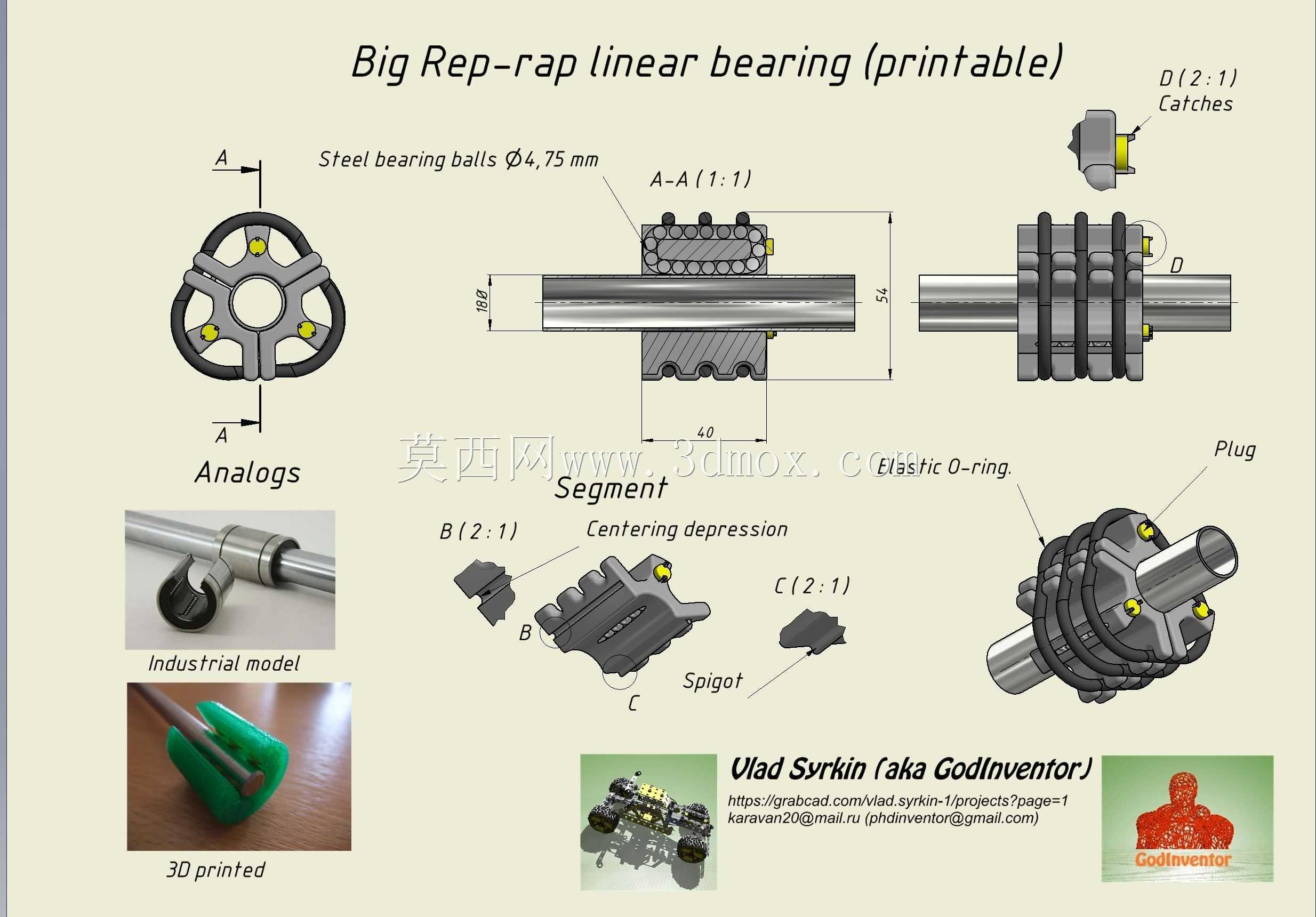

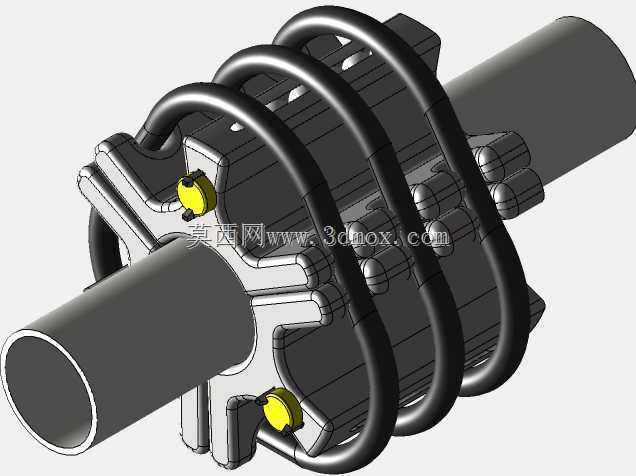

安装边界方面，模型中心贯穿圆柱形导轴，轴承整体外形由若干环状支撑段组成，轴向长度明显大于单圈轴承，因此在设备布局中需要预留连续的直线安装空间，并在两端考虑拆装行程。径向尺寸由壳体、滚动体和弹性环共同决定，外壳突出的卡扣与束环会占用额外包络空间，设计滑座时不能只按导轴直径开孔，还需避让外侧凸起并留出维护手指或工具进入的间隙。若用于多轴并联或龙门架构，建议把该轴承作为模块化导向节，与喷料机构、抹平机构或管线托架集成，通过统一安装面固定，避免额外焊接支架造成应力集中。

在实际选型中，它更适合中低速、中低载荷但行程较长、维护条件有限的设备。打印材料应关注耐磨、耐湿和尺寸稳定性，壳体壁厚与填充密度需根据喷头重量、混凝土输送管反力以及横向加速度复核。若现场污染严重，可在轴承两端增加简易挡片或刷式密封，但不宜完全封死，以免砂浆颗粒被困在滚动区域内形成磨料。整体而言，该结构把精密轴承的功能逻辑转移到可快速制造的大型装备上，为建筑打印、现场修复和低成本大型机械提供了一种易复制的直线导向方案。
