管道侧支架快锁夹持夹具结构设计

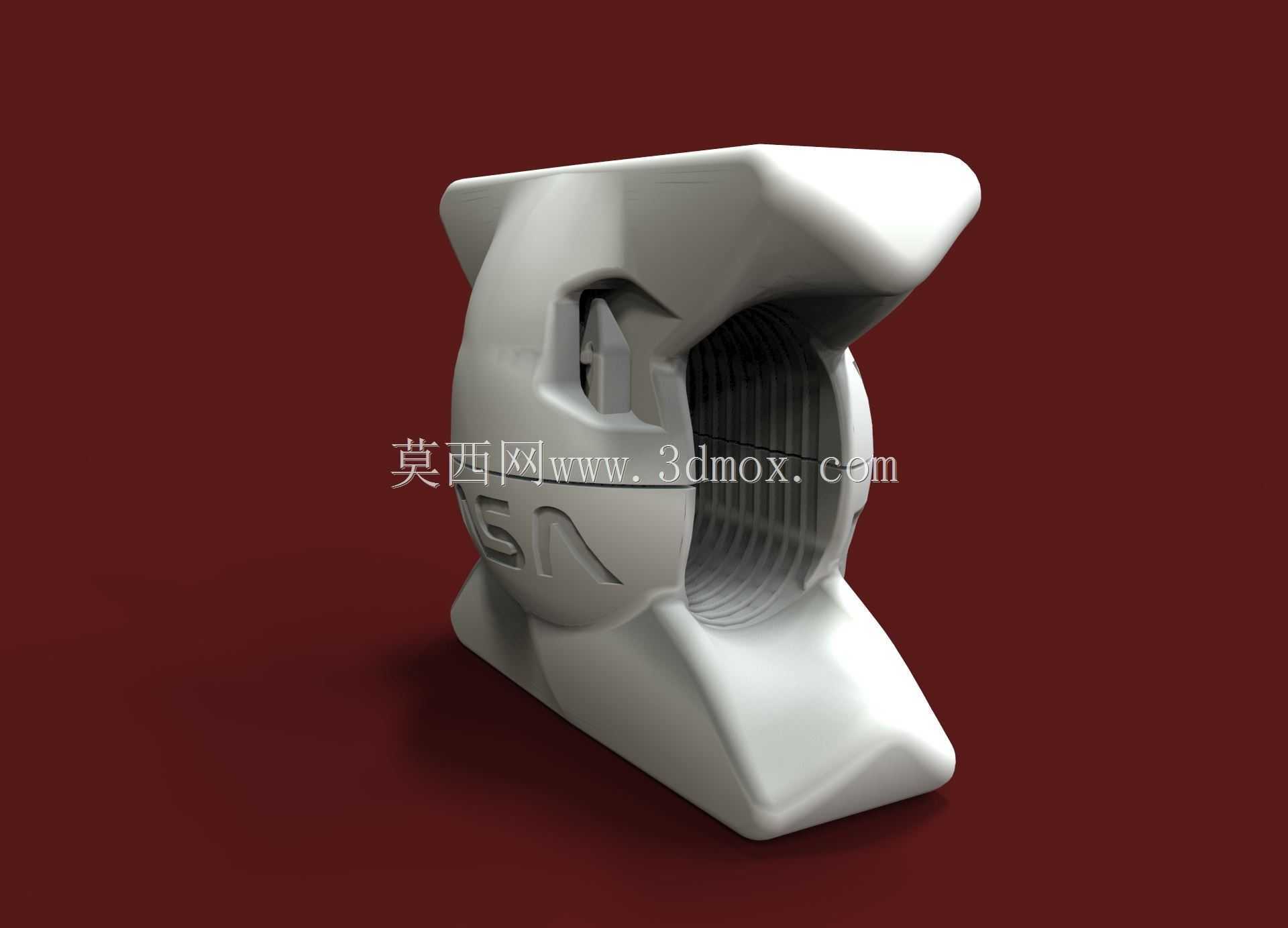

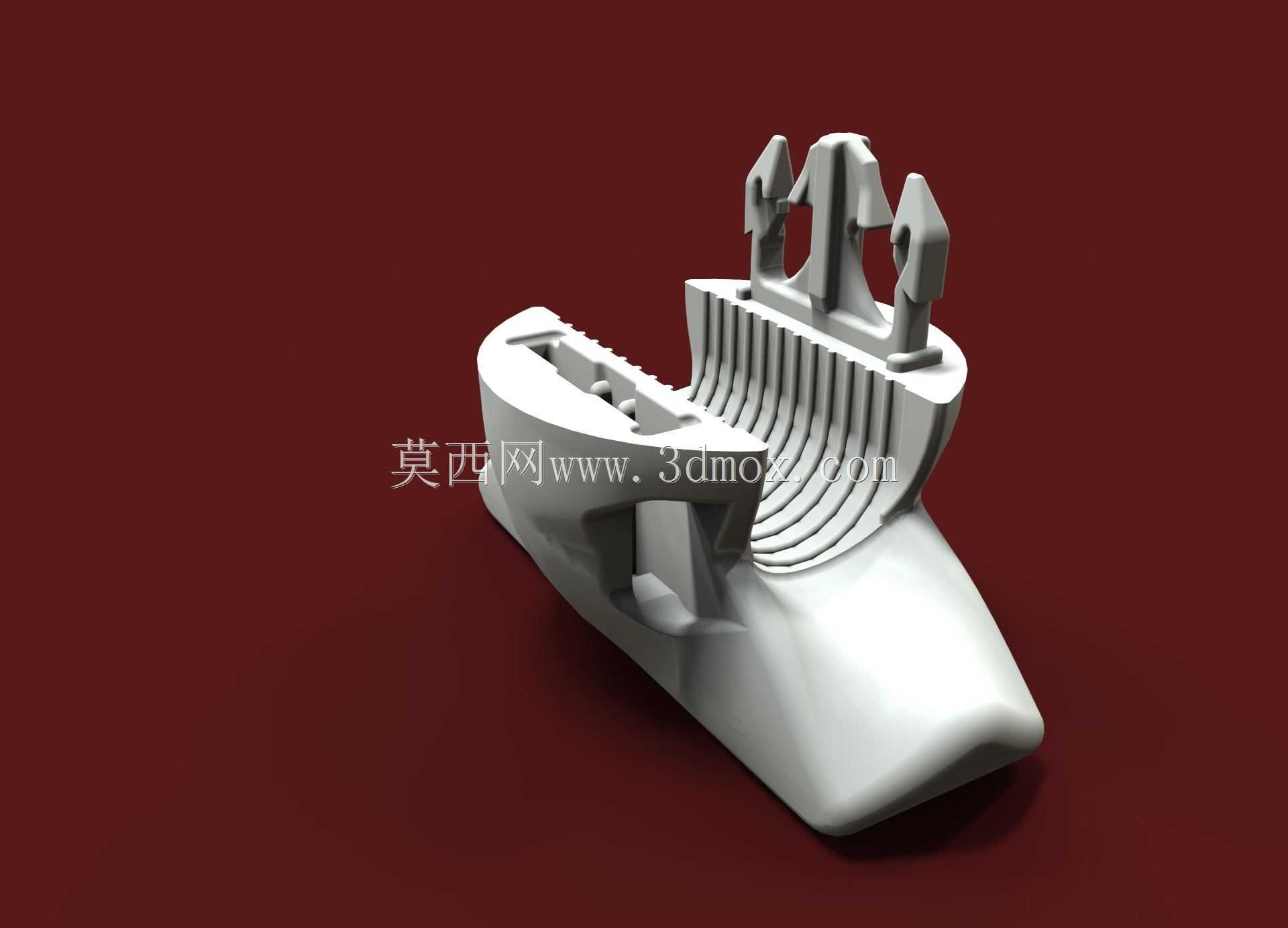

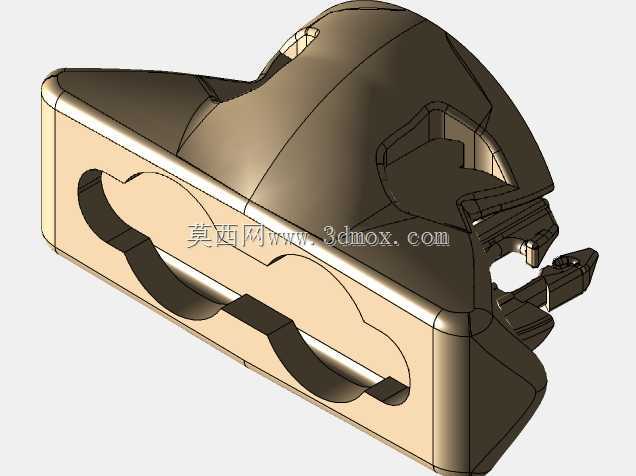

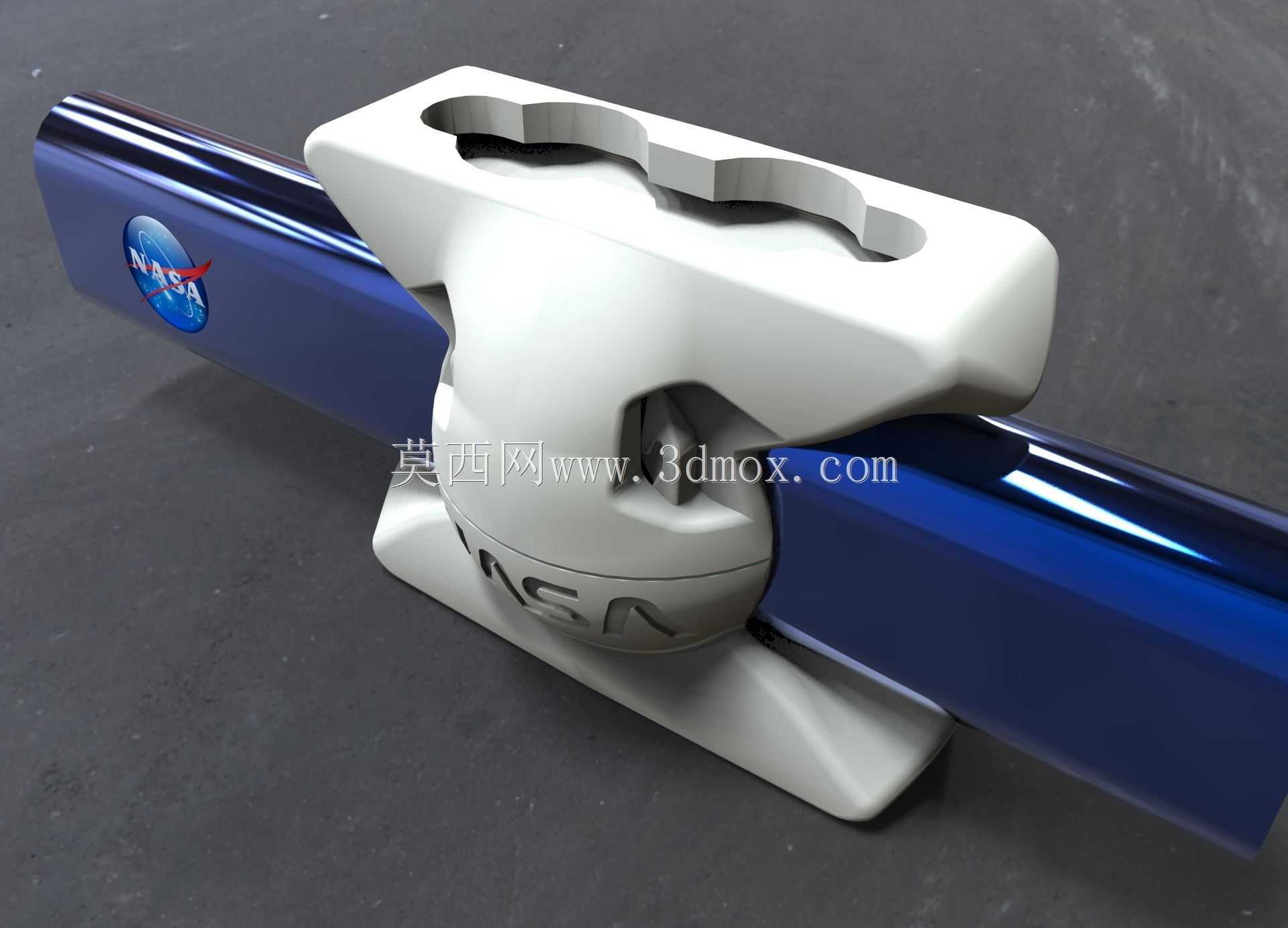

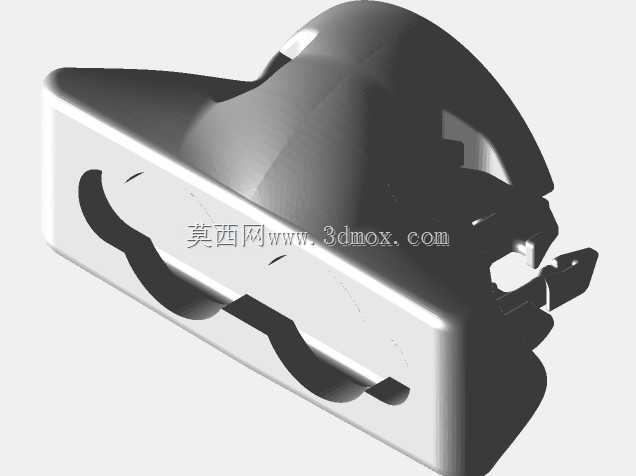

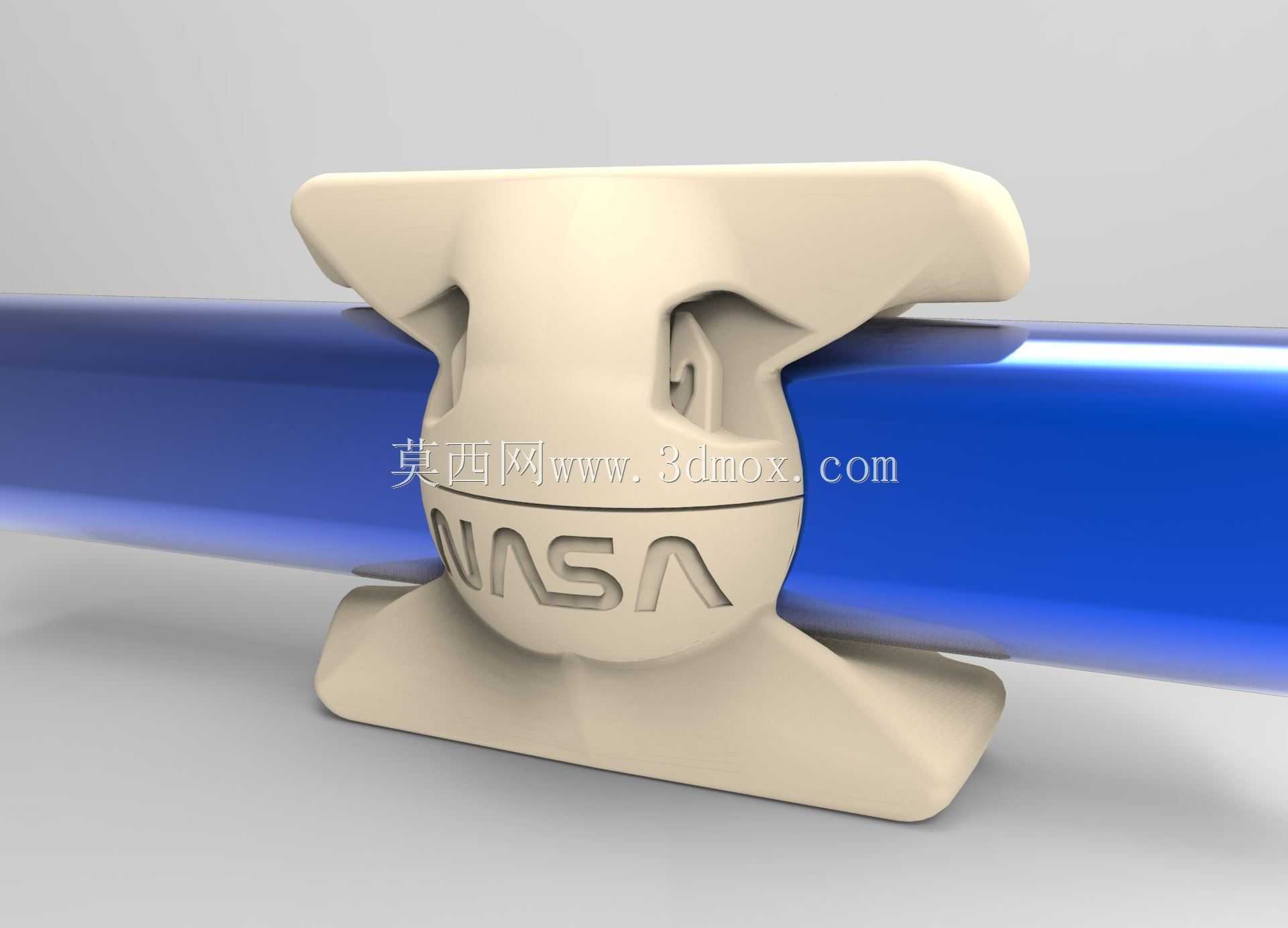

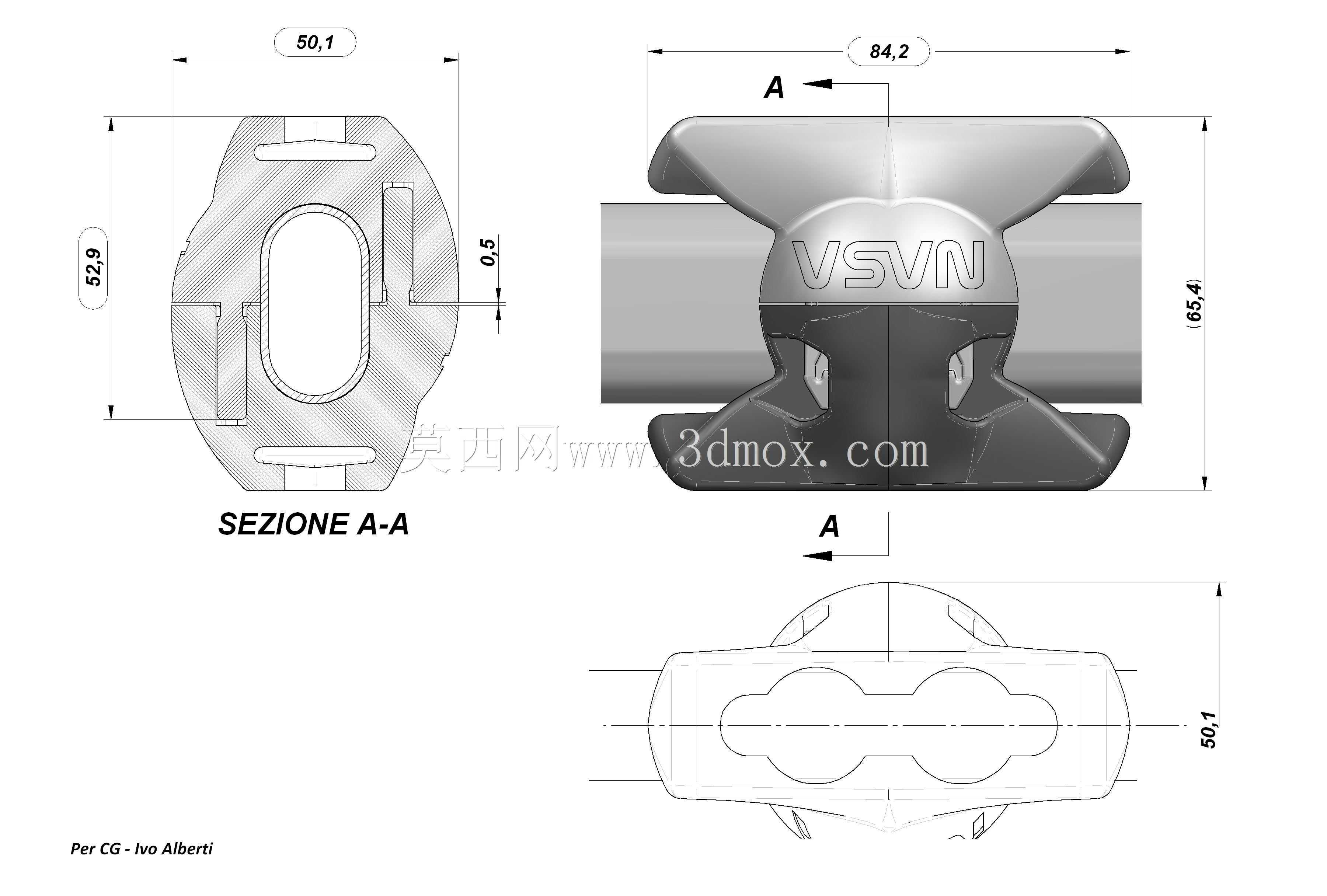

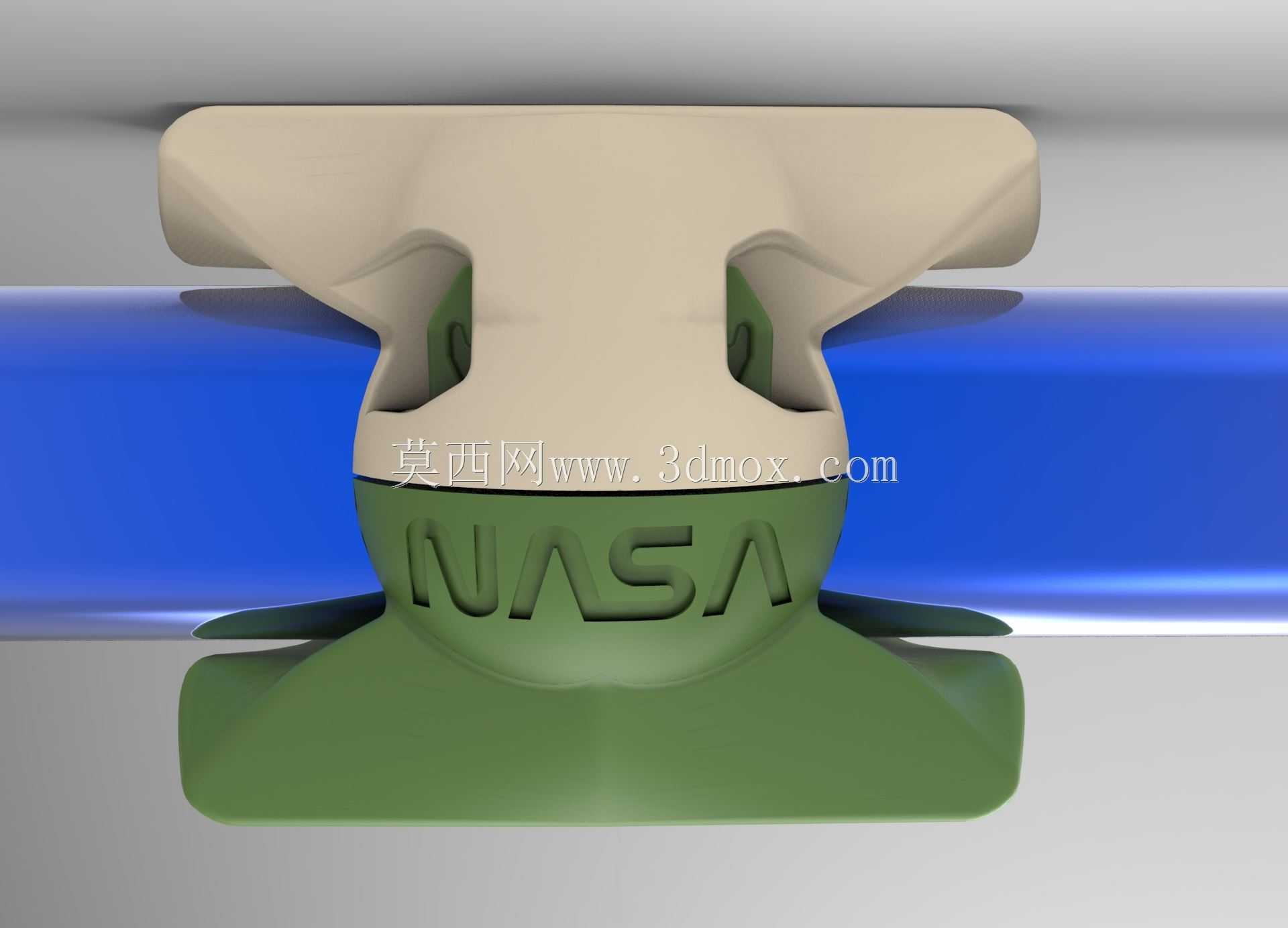

这款夹持结构主要面向圆形管材的快速装夹固定场景，常见于户外管线架设、临时工装搭建、实验测试台架的管材固定环节，区别于传统螺栓锁紧的管夹，它无需额外工具即可完成快速开合与锁紧，能大幅降低现场装夹的操作耗时。从结构功能来看，它采用上下对合的夹装形式，上夹体与下夹体通过中部的铰接结构实现开合动作，锁紧机构设置在夹体的侧方位置，闭合后可通过侧方的锁止结构实现夹持力的自锁，避免受外力振动出现松脱。设计过程中特意控制了夹体内弧面与管材外壁的过盈量，既保证足够的静摩擦力防止管材轴向窜动，又不会因为过盈量过大导致夹体开合困难、或者夹伤薄壁管材的外壁涂层；针对表面粗糙度较高的氧化处理管材、光亮光滑的抛光管材，这个过盈量都能适配，不需要额外更换夹块，若需要进一步提升防滑性能，也可在夹体内弧面垫入薄层柔性材料，填补微观间隙增大摩擦阻力。夹体的外侧做了圆弧过渡的造型，没有尖锐的棱角，避免现场操作时剐蹭操作人员的衣物或者皮肤，下夹体的底部做了平整的安装基准面，可以直接通过螺栓固定在支架、工作台或者设备侧壁上，安装边界的孔位按照通用工装的安装间距设置，能适配多数现有支架的安装孔位，不需要重新打孔改造。从受力角度来看，夹体的受力筋做了隐形式的设计，和外轮廓融合为一体，既保证夹持时的结构强度，不会因为夹持力过大出现夹体开裂变形，又让整体外观更简洁，不容易积灰积污，在户外使用时也能减少雨水、灰尘的积存，降低锈蚀概率。侧方的锁止结构操作行程经过反复调试，单次扳动即可完成锁紧或者解锁，不需要反复拧动螺母，单手即可完成操作，在高空作业、狭小空间作业的场景下，这个设计能大幅提升操作便利性，降低作业难度。夹体的内弧面做了等半径的曲面设计，和圆形管材的外壁贴合度更高，夹持时的受力更均匀，不会出现局部应力集中导致管材变形的问题，针对不同壁厚的同外径管材，都能实现稳定夹持，不需要调整夹体的开合行程。
