轻量化3D打印四旋翼飞行机架结构

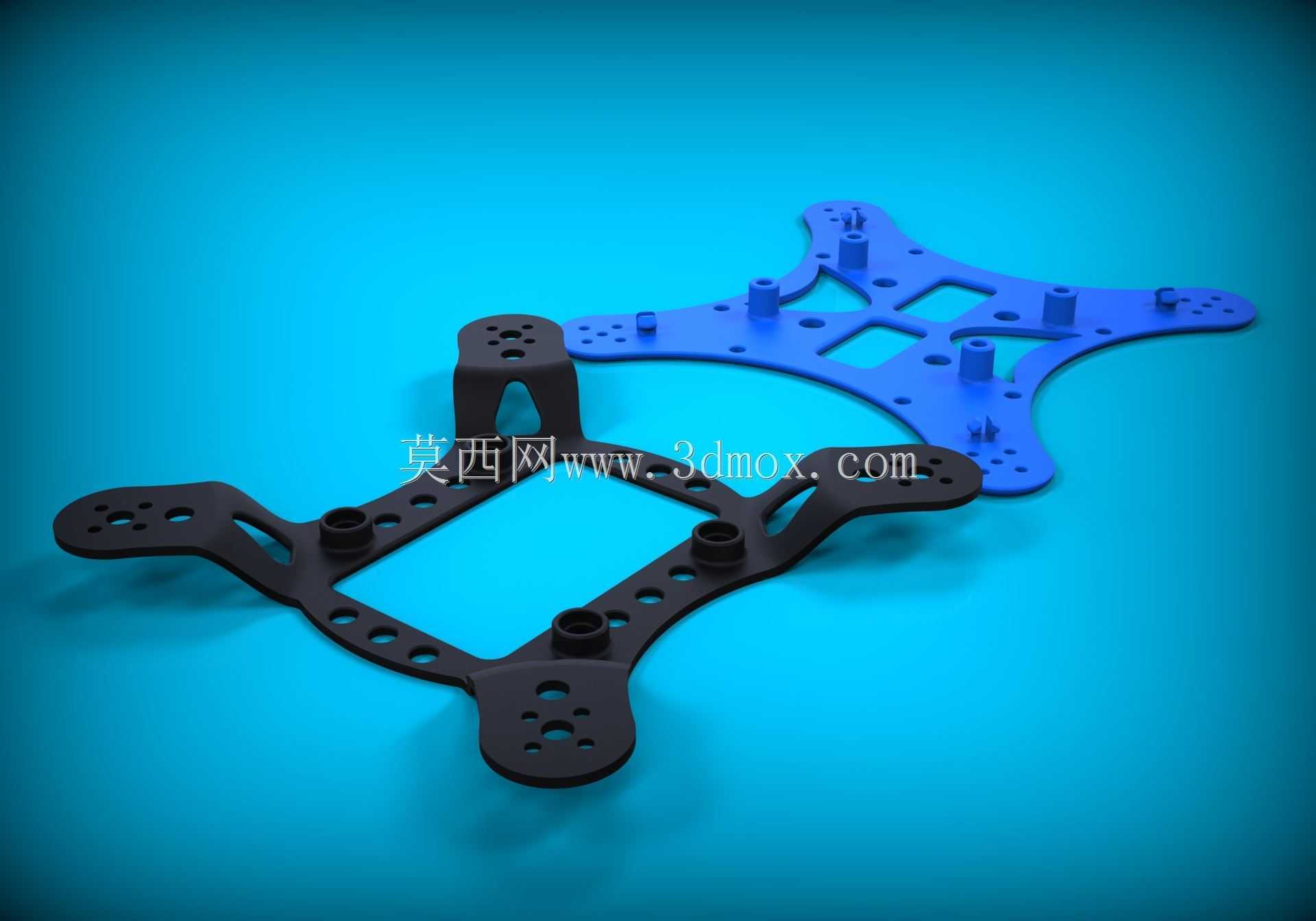

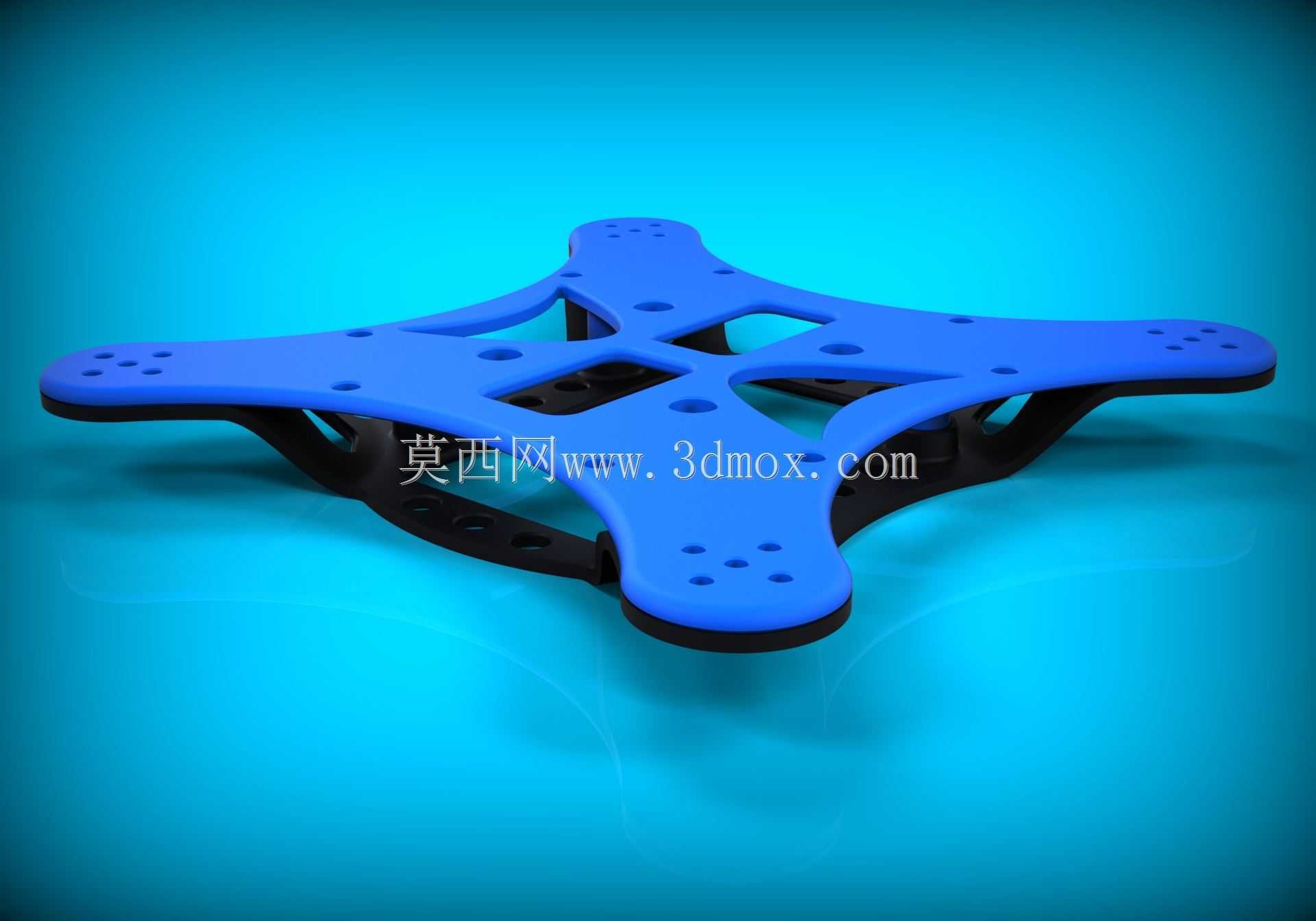

这款四旋翼机架是面向小型消费级及入门级航拍、教学实验类无人飞行器设计的承载结构，采用上下双层板分体式构型，主体适配ABS材质3D打印工艺成型，能够在满足结构强度要求的前提下最大限度压缩整机自重，适配小规格动力套装的载重冗余边界。从实际应用场景来看，这类机架主要服务于室内外短距飞行实验、青少年科创教学、小型航拍载荷搭载等场景，不需要承担大载重长航时的工业级飞行任务，因此设计阶段优先平衡了成型便捷性、装配容错率与自重控制三者的关系。

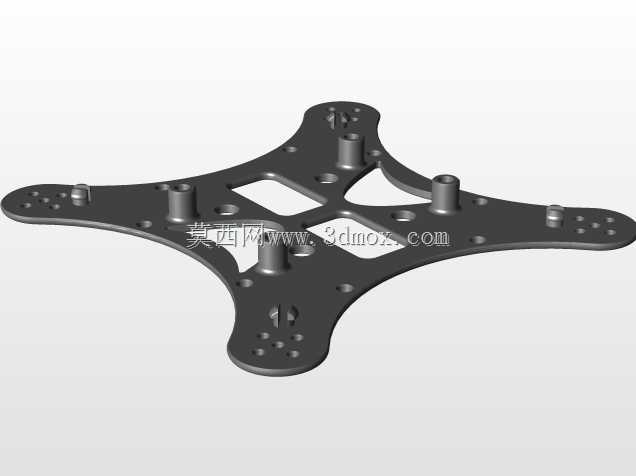

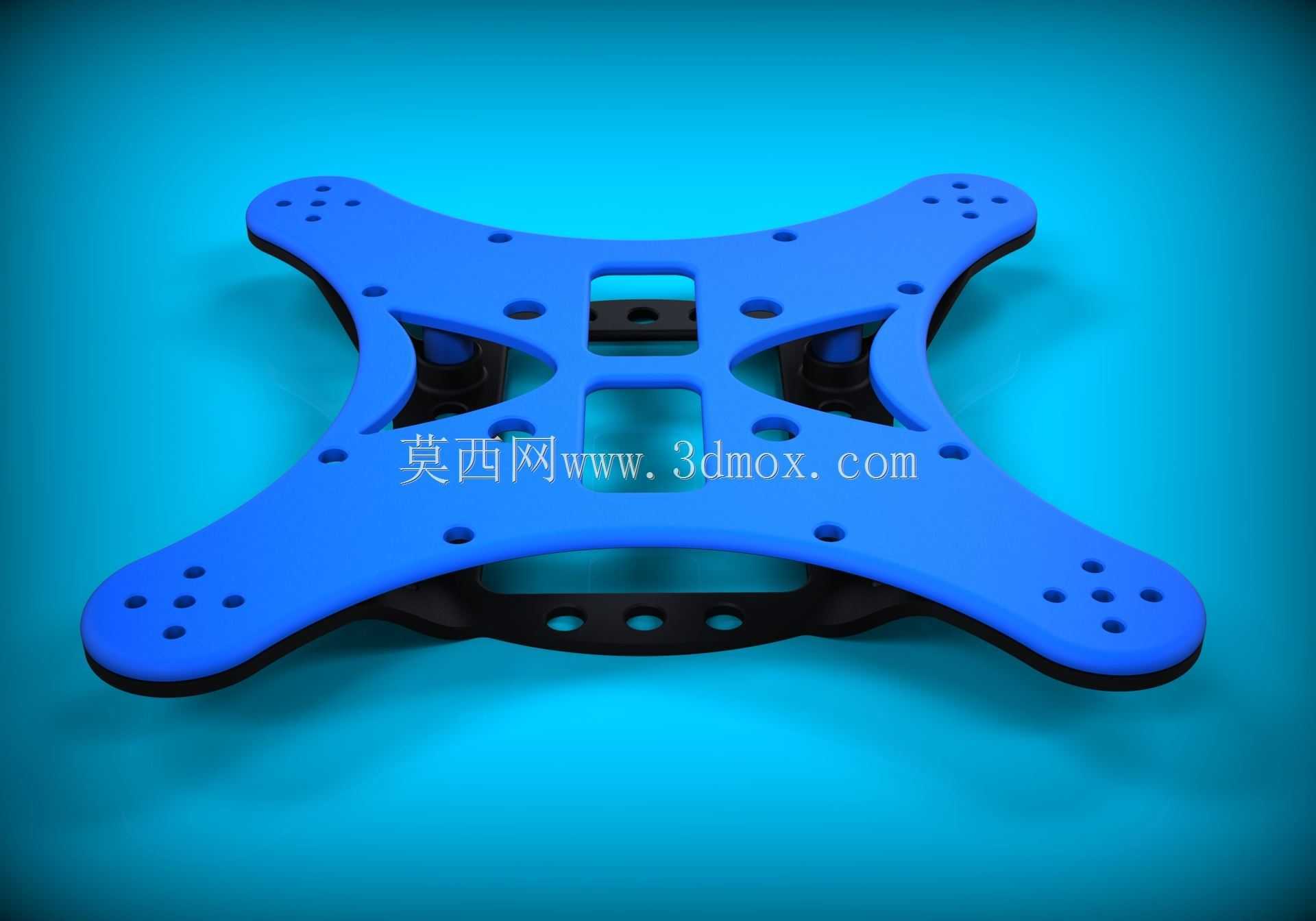

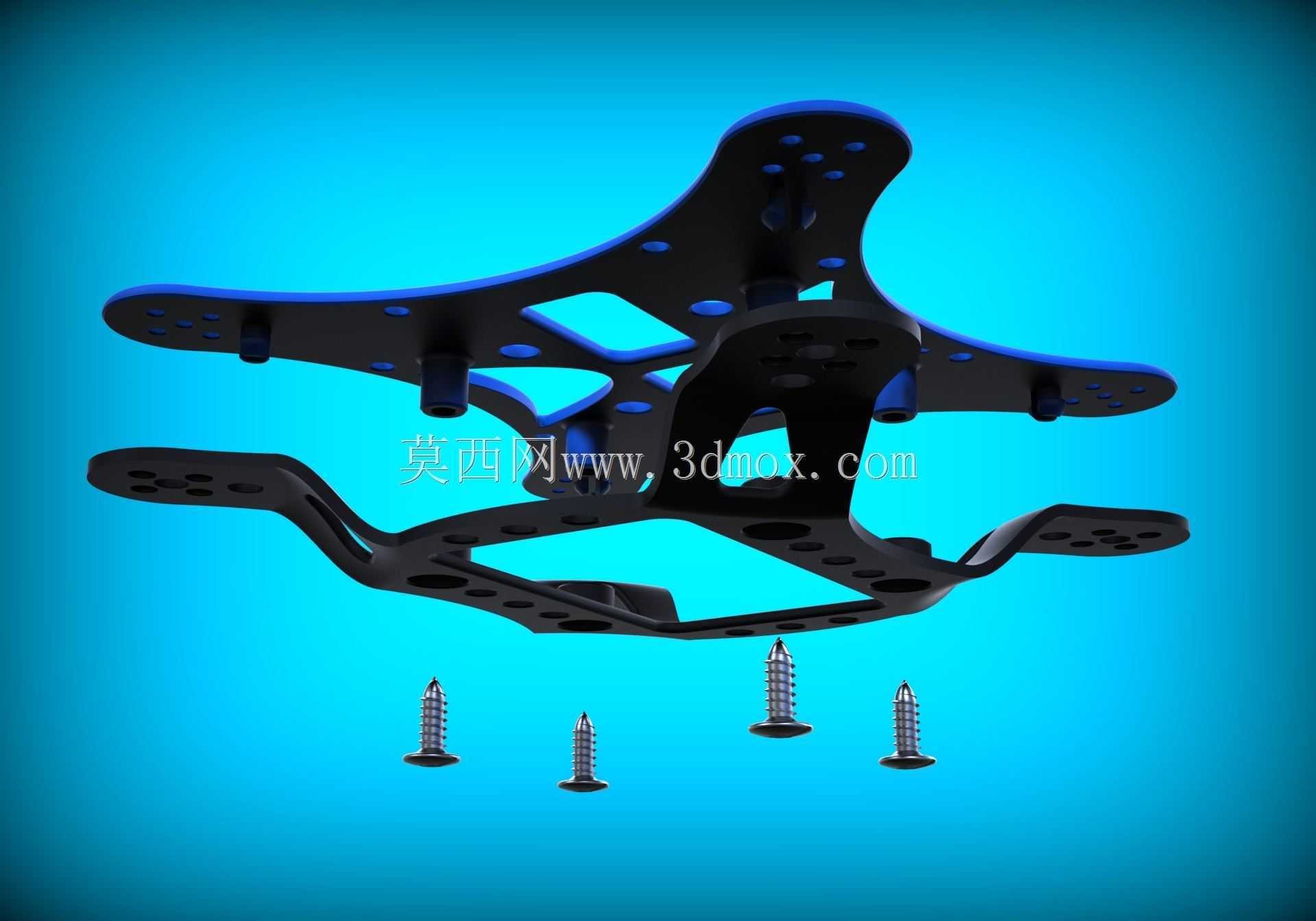

结构设计上，机架采用X型臂展布局，四个机臂末端预留了多组电机安装孔位，可兼容2203、2204等常见小规格无刷电机的安装孔距，不需要额外打孔调整即可完成动力组件的固定；上下层板之间通过预留的柱状安装位配合减震胶柱完成连接，能够有效过滤飞行过程中电机产生的高频振动，避免振动传递到上层搭载的飞控、摄像模块，影响飞行姿态解算精度与拍摄画面稳定性。上层板中部预留了飞控安装的矩形镂空区域，可直接放置标准规格的微型飞控板，周边预留的走线槽能够规整布置电调、接收机的连接线，避免飞行过程中线材晃动干扰旋翼气流或是被旋转的桨叶剐蹭。

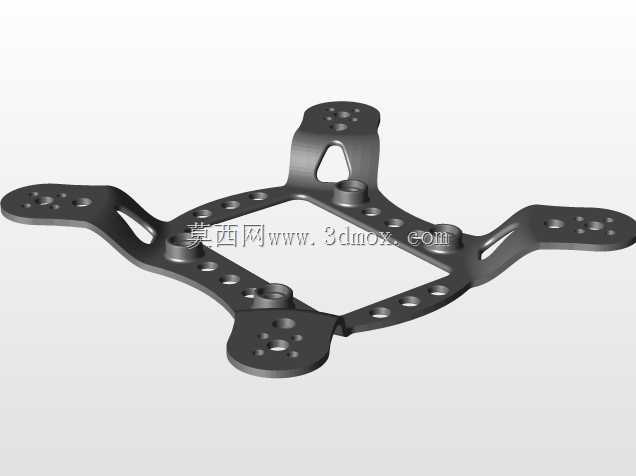

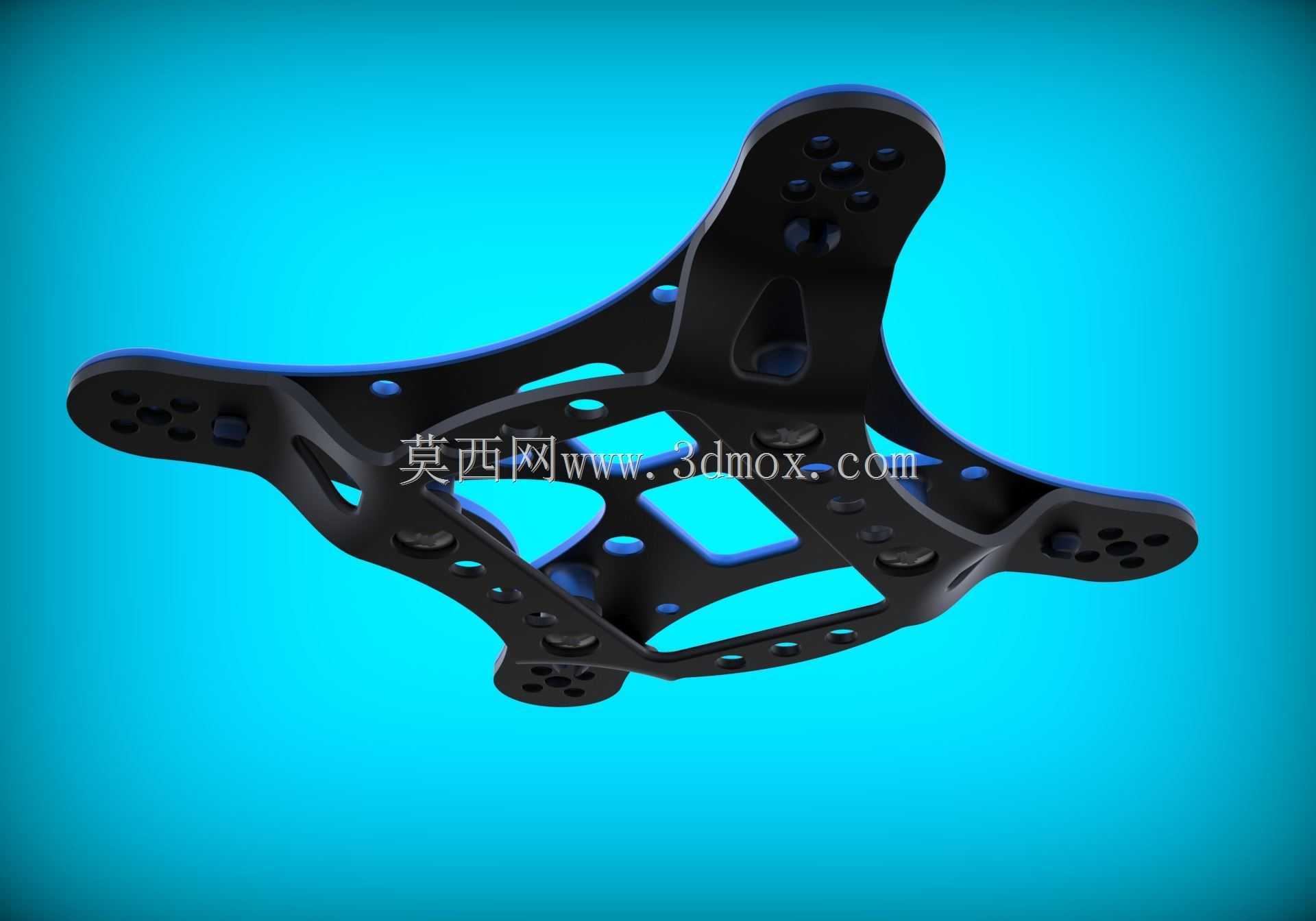

从安装边界来看，机架上下板的连接孔位采用对称式设计，装配时不需要区分前后方向，降低了新手组装的出错概率；机臂位置做了弧形过渡与镂空挖槽处理，一方面减少了3D打印过程中的材料用量，另一方面能够分散机臂根部的应力集中点，在发生轻微坠机时，镂空结构可以通过微小形变吸收冲击能量，避免机臂直接断裂报废。机架下层板预留了电池绑带穿槽，可适配2S、3S规格的小型锂聚合物电池的固定需求，电池安装位置处于整机重心正下方，能够提升飞行过程中的姿态稳定性，减少飞控的姿态修正补偿量，间接延长续航时长。

材质选择上适配ABS工程塑料的成型特性，结构壁厚控制在1.5mm-2mm区间，既能够保证3D打印过程中不会出现翘曲变形，也能满足日常飞行的结构强度要求，整机上下板总质量控制在20g以内，搭配小规格动力套装时整机起飞重量可控制在100g上下，具备不错的抗风性能与操控灵活性。机臂末端的多组孔位除了固定电机之外，也可根据需求加装小型LED指示灯、防撞胶圈等扩展配件，满足不同使用场景下的改装需求。
