同步带张紧调节装置10T5结构

该张紧装置面向10T5同步齿形带的传动回路设计，常见于小型自动化输送线、桌面级工装、精密进给机构以及需要维持齿形带预紧力的传动单元。在实际装机中，同步带长期运行后会因蠕变、磨损或温度变化出现松弛，若预紧力不足，齿面啮合会产生跳齿、定位偏差甚至带体拍打；预紧力过大则会加剧轴承受力、增加带齿磨损并抬高驱动功耗。这一结构的核心作用就是在有限安装空间内提供稳定、可微调的张紧行程，使带段始终处于合理张力区间。

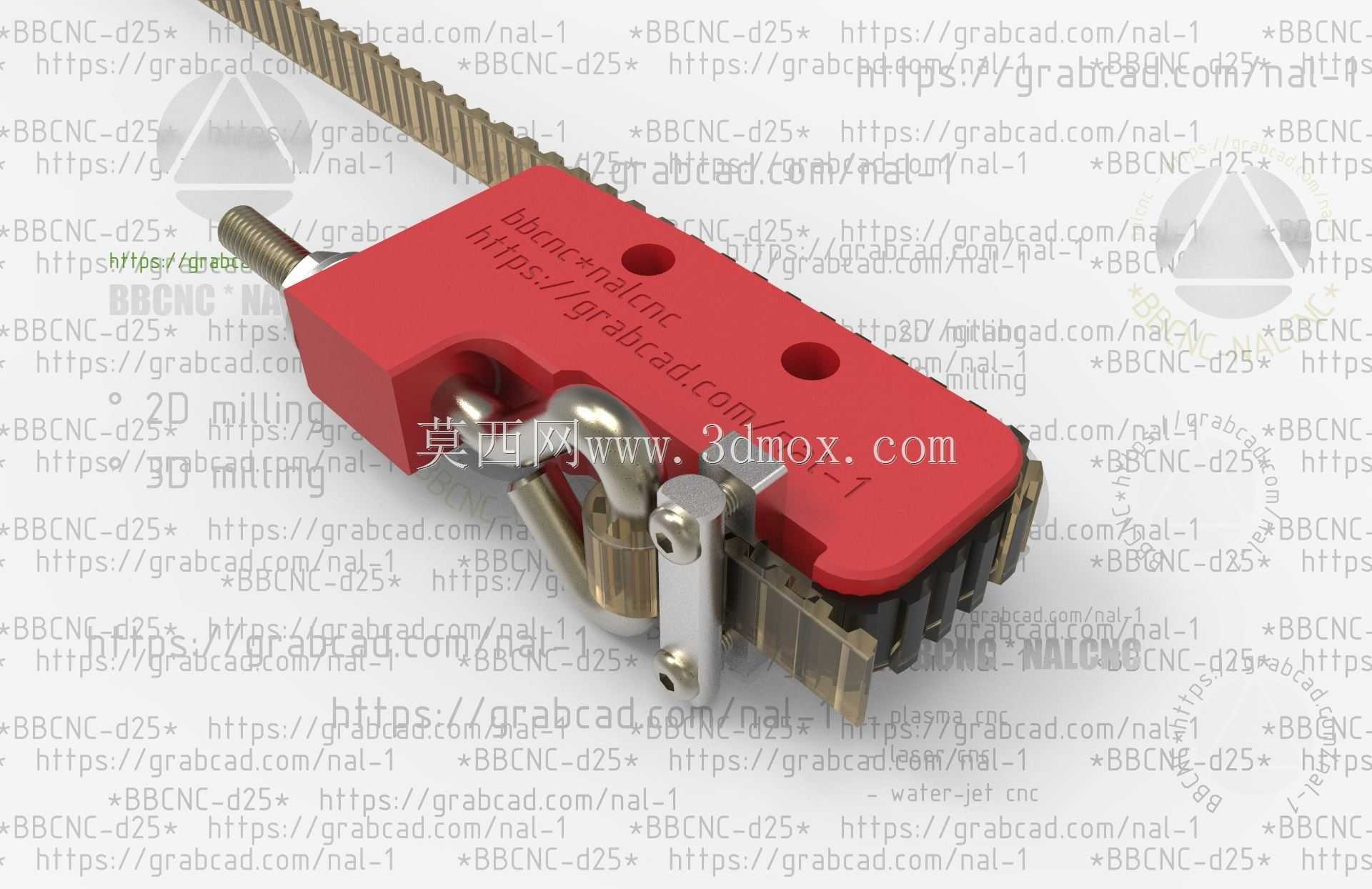

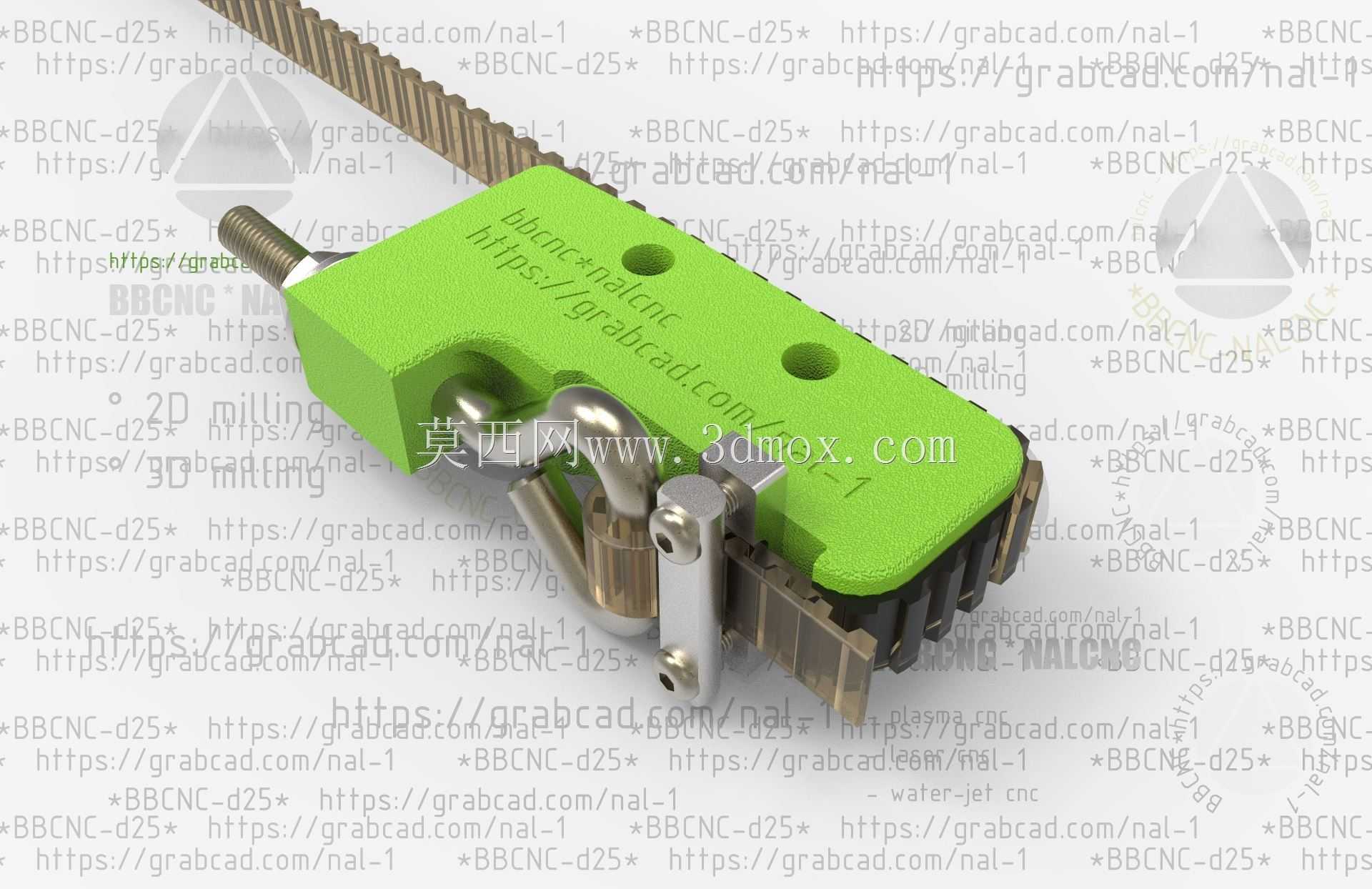

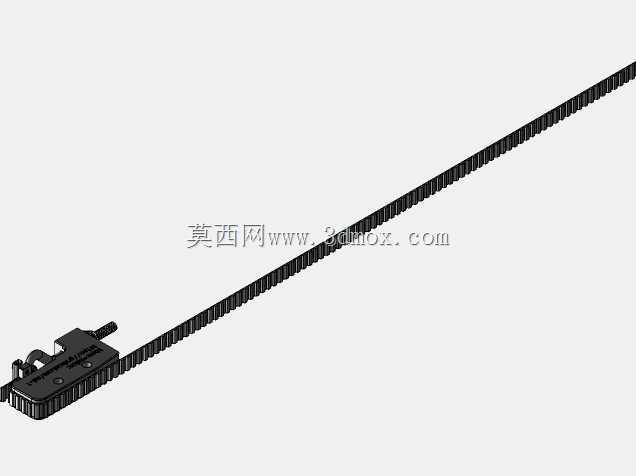

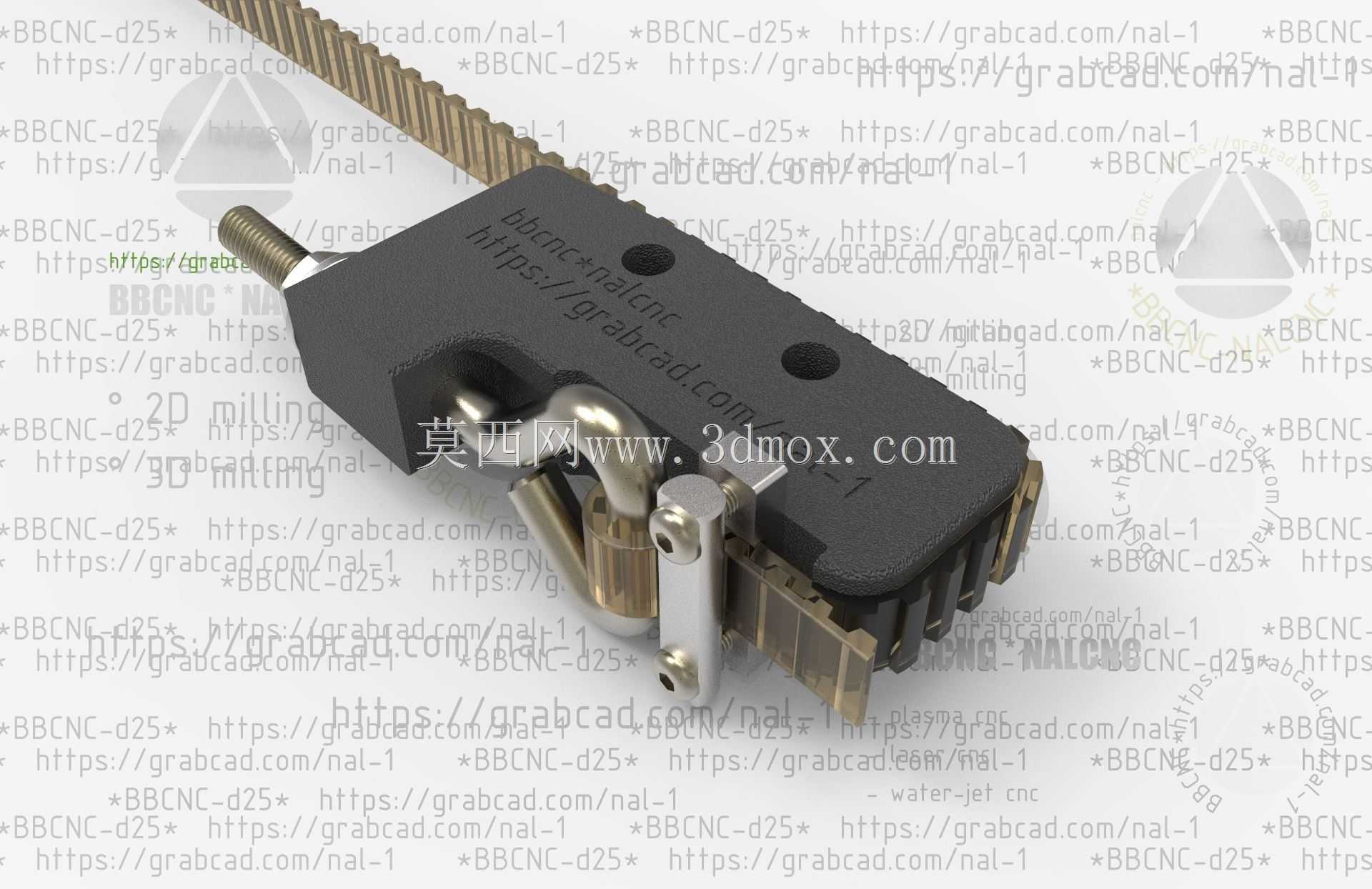

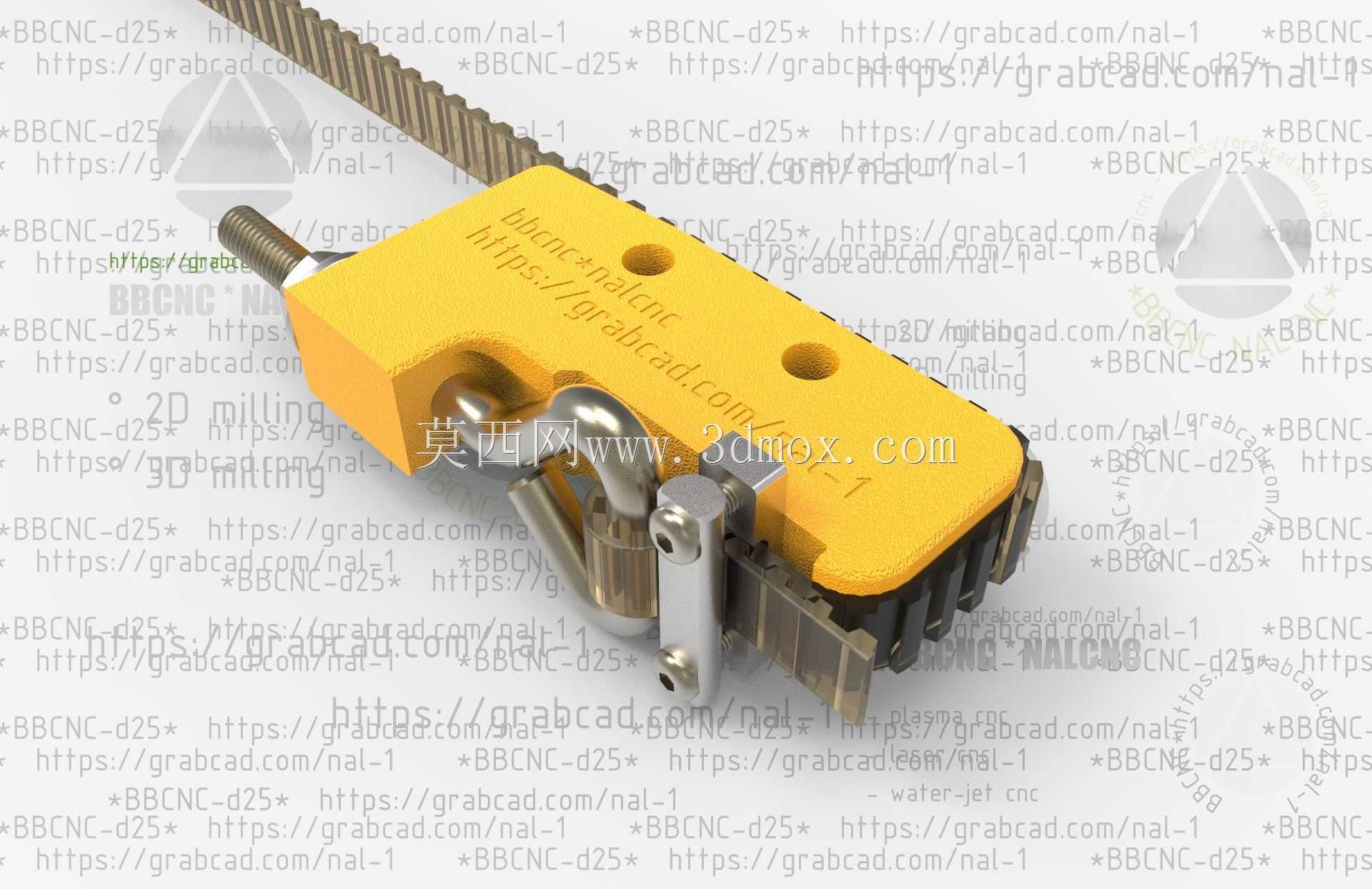

从结构组成看，装置主体为一块带安装孔的黑色滑块座，内部容纳弹性张紧组件与导向配合面，外侧伸出调节螺杆，端部通过金属卡扣与张紧轮或带面接触件相连。滑块座上的两个通孔用于将整体固定在设备基板或型材立面上，孔位间距决定了安装边界；螺杆则用于改变张紧轮相对带段的位置，实现预紧力的线性调节。弹性组件能够补偿运行中的小幅振动与带长变化，避免刚性顶紧带来的冲击，同时让张紧力在一定范围内保持恒定。

设计思路上优先考虑了紧凑性与可维护性。整体外形沿带长方向布置，占用横向空间较小，适合安装在两带轮之间的松边内侧或外侧；滑块与基座的配合面承担导向功能，保证调节过程中张紧轮不发生偏斜，使带面受力均匀。金属件与非金属座体的组合，既控制了整体重量，又在螺纹、卡扣等受力部位保留足够强度。端部卡扣结构便于快速更换接触轮或调整接触位置，设备维护时无需大范围拆解周边机构。

进行三维建模时，需要重点还原滑块座的安装孔位、螺杆行程、弹性组件压缩量以及卡扣与轮体的装配关系。安装边界方面，应核算张紧轮在最小与最大张紧位置时的外轮廓包络，确认其与带轮、机架、护罩之间不发生干涉；同时预留扳手或螺丝刀调节螺杆的操作空间。选型时还要结合10T5带的宽度、节距、传递扭矩及中心距，确定张紧轮直径与压入深度，避免带齿反向弯折过度。对于高速或频繁正反转的工况，还需关注张紧轮轴承的转速范围与润滑方式，使该装置在长期运行中既能抑制带段振动，又不会引入额外的传动误差。
