轻量化轴承支撑支架组件结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:224522
  • 轻量化轴承支撑支架组件结构设计
  • 轻量化轴承支撑支架组件结构设计
  • 轻量化轴承支撑支架组件结构设计
  • 轻量化轴承支撑支架组件结构设计
  • 轻量化轴承支撑支架组件结构设计
  • 轻量化轴承支撑支架组件结构设计
  • 轻量化轴承支撑支架组件结构设计
  • 轻量化轴承支撑支架组件结构设计
  • 轻量化轴承支撑支架组件结构设计
  • 轻量化轴承支撑支架组件结构设计
  • 轻量化轴承支撑支架组件结构设计
  • 轻量化轴承支撑支架组件结构设计
  • 轻量化轴承支撑支架组件结构设计
  • 轻量化轴承支撑支架组件结构设计
  • 轻量化轴承支撑支架组件结构设计

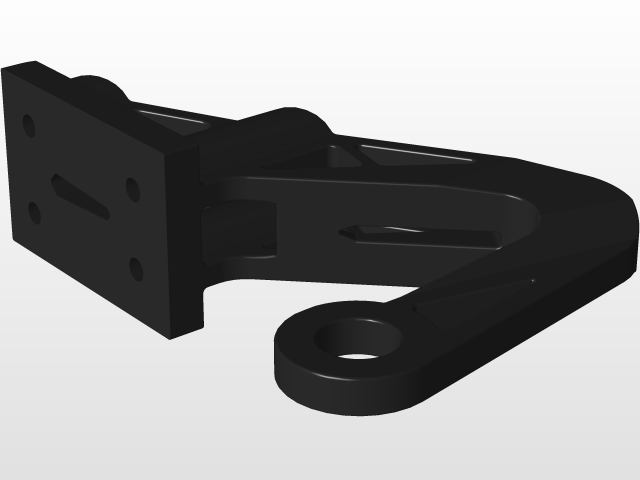

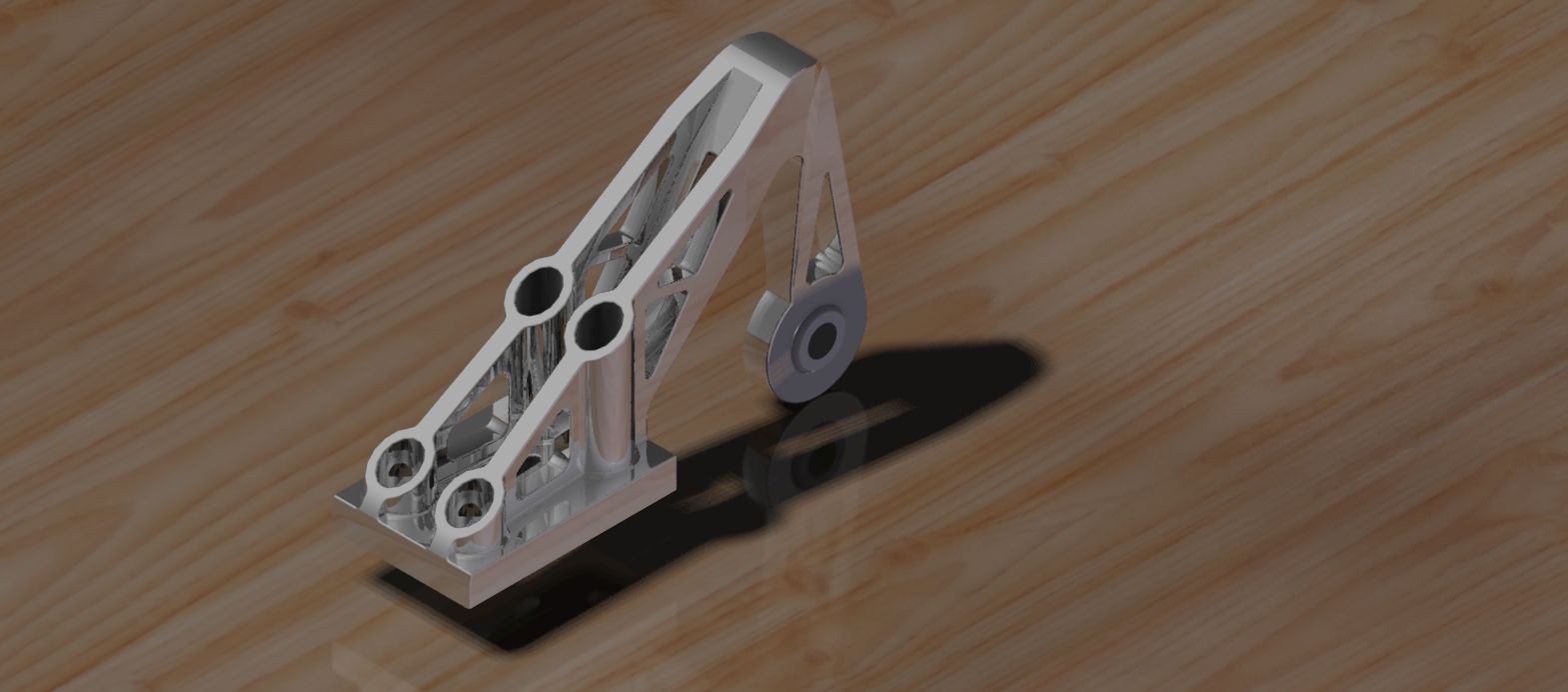

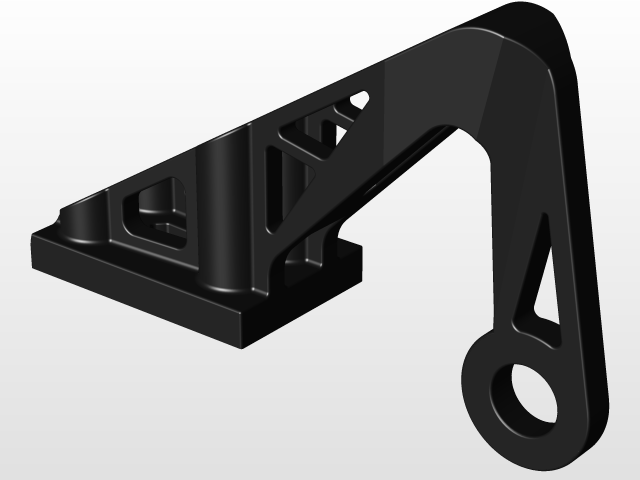

在常规输送线、小型工装台以及非标自动化设备的转轴布设环节,这类轴承支撑支架是承担径向载荷、限定轴系窜动的核心配套件,区别于一体式铸造轴承座,分体式的支架组件可以在不拆解整根传动轴的前提下完成轴承更换维护,大幅降低产线停机检修的工时消耗。从实际装配逻辑来看,该支架的安装基面预留了对应规格的螺栓过孔,孔位间距匹配常规工业铝型材以及碳钢方管的安装孔系,不需要额外做连接板转接,直接贴紧安装面锁紧即可完成固定,安装边界的容错空间充足,即使安装面存在少量平面度误差,也可以通过垫片调整补偿,不会出现轴承内圈别劲、转轴转动卡滞的问题。设计阶段优先做了受力路径的优化,载荷从轴承外圈传递到支架的弧形承托面,再顺着两侧的加强筋传导到底部安装法兰,没有出现应力集中的突兀转角,所有受力转折位置都做了圆角过渡,避免长期交变载荷下出现疲劳开裂。整体重量控制在381克,相比同载荷等级的传统铸造支架减重33克,不要小看这几十克的重量差,在多工位长距离排布的自动化产线里,数十个支架累加起来的减重效果,能够有效降低设备移动模组的负载惯量,提升动态运行的响应速度。针对3D打印制作场景,该结构的悬空位置都预留了自支撑角度,不需要额外添加大量辅助支撑就能完成打印成型,打印完成后只需要简单去除少量支撑毛刺,对轴承安装孔做简单铰削修正就能直接投入使用,小批量打样验证阶段不需要开模,能够快速完成结构迭代。支架的轴承安装位采用了半开式抱合结构,锁紧螺栓拧紧后可以均匀抱紧轴承外圈,不会出现单点受力导致的外圈变形,同时两侧的同轴度在建模阶段就做了公差匹配,保证安装后轴承内圈的回转精度符合常规传动场景的要求,既可以用于轻载的皮带输送辊筒支撑,也可以适配小型机械手的关节转轴限位,或是实验设备里的传动轴固定场景。
