轻量化镂空轴承支架组件结构设计

该轴承支架组件主要应用于对自重有严格限制的传动支撑场景，常见于轻量化自动化设备、航空机载辅助机构、3D打印定制工装等需要兼顾支撑刚性与减重需求的场合，核心作用是为转轴、轴承提供稳定的安装定位基准，同时抵消传动过程中产生的径向与轴向载荷，避免轴系运行出现偏摆、振动超差的问题。

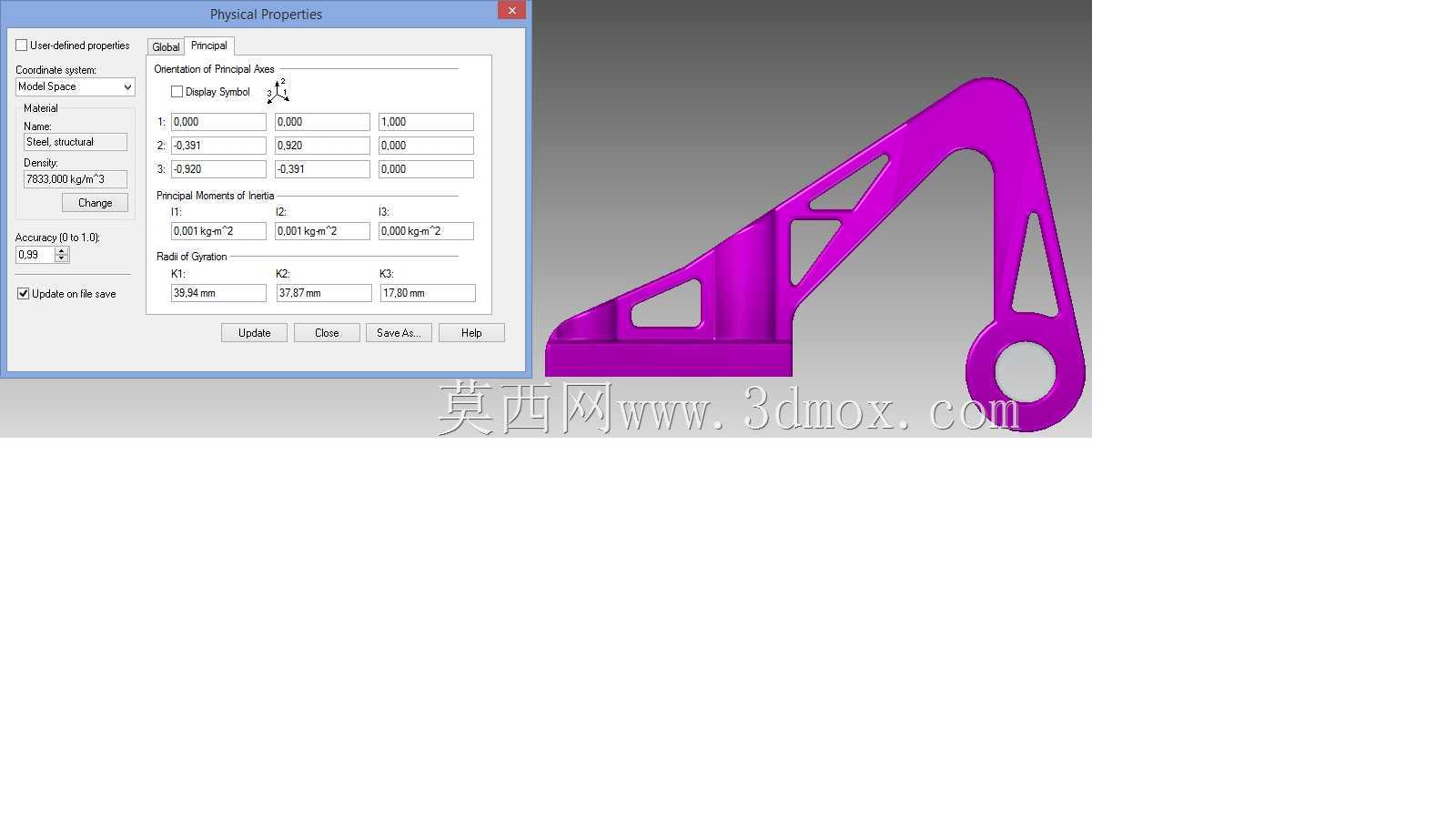

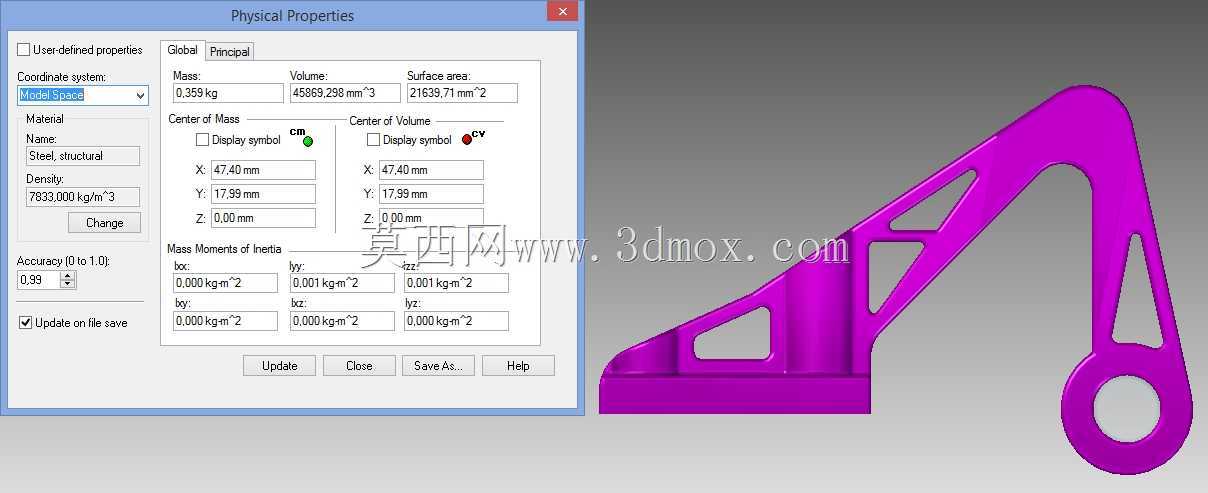

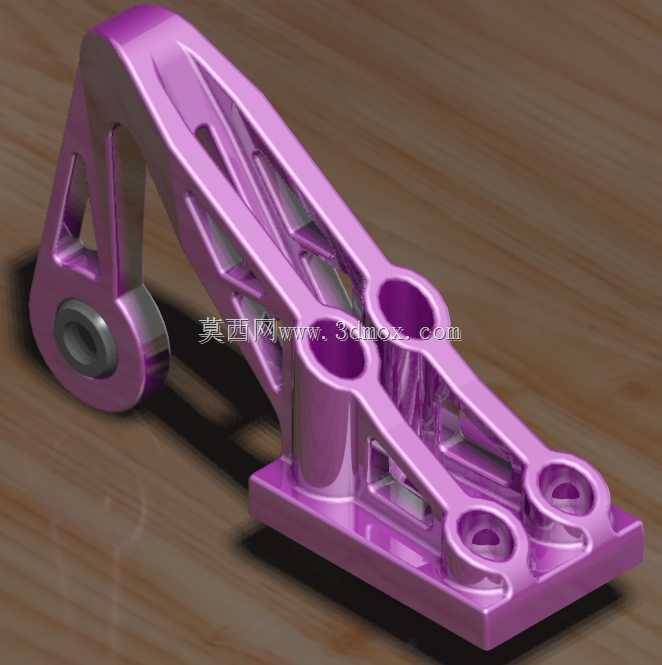

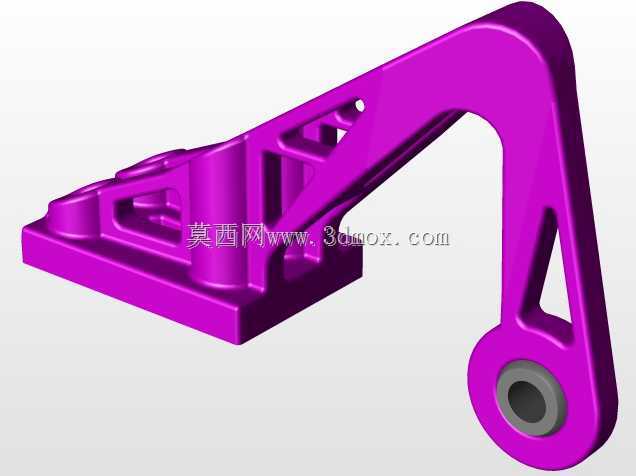

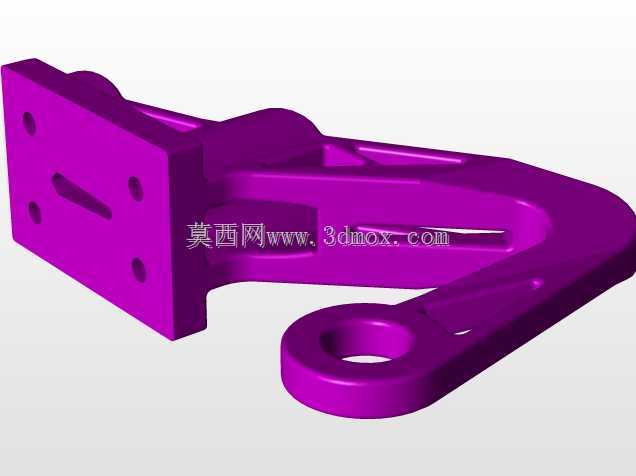

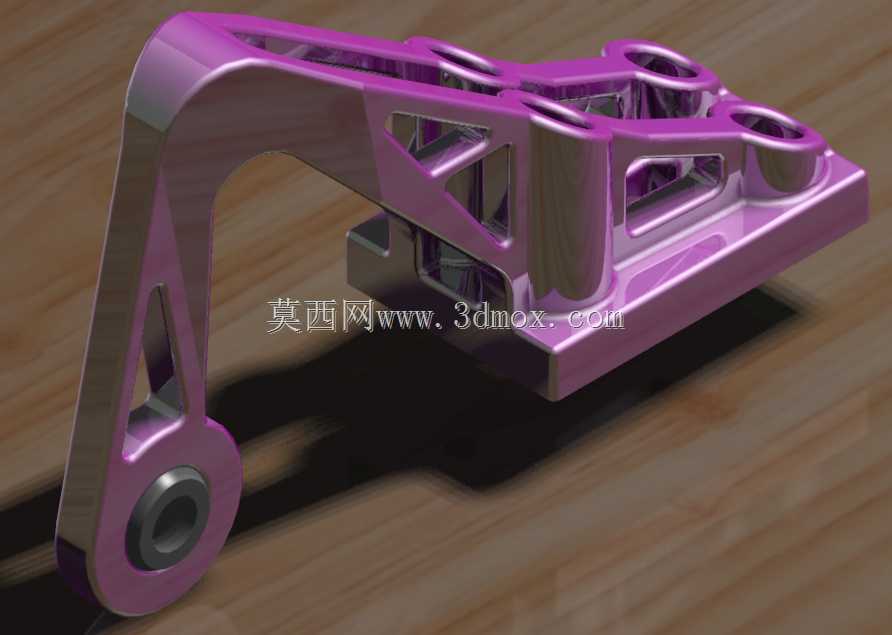

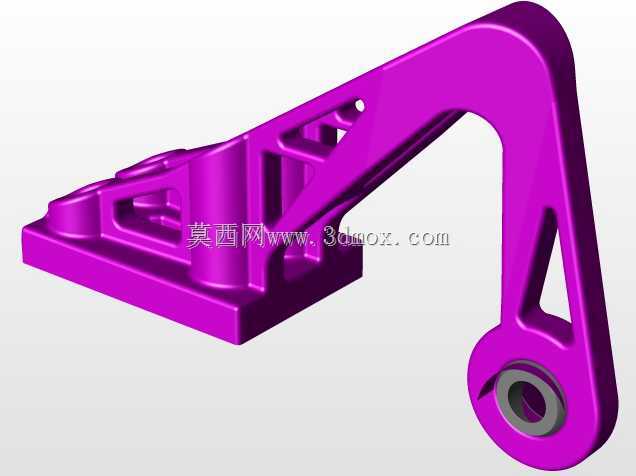

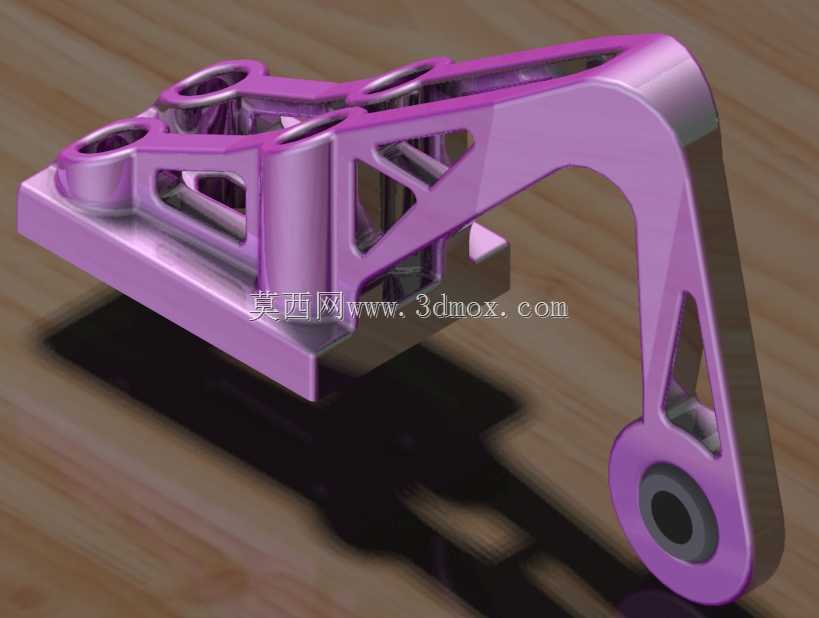

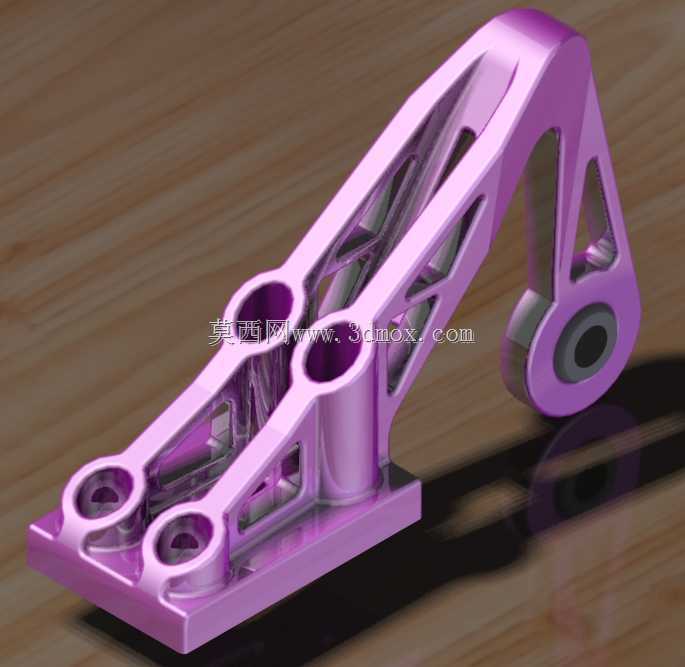

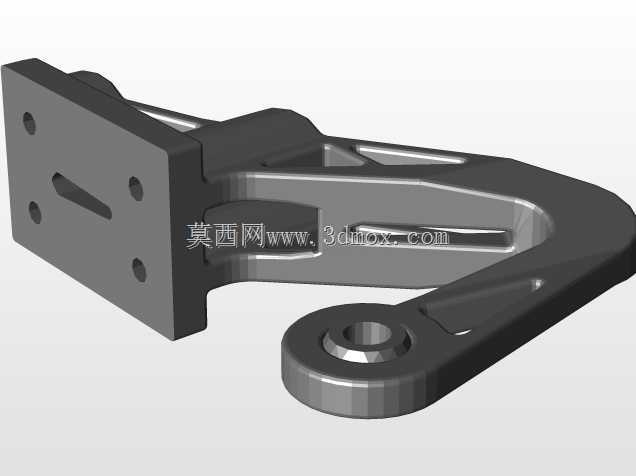

从结构设计思路来看，这款支架采用了拓扑优化后的镂空构型，在载荷传递路径上保留完整的实体承力筋条，非承力区域则开设三角形与矩形组合的减重空腔，既没有破坏整体力流的连续性，又大幅削减了构件自身重量。整体底座为平直安装面，可直接贴合设备安装基板，底座上预留的安装孔位能够匹配标准紧固件，实现快速定位锁紧；支架上部设置两组同轴轴承安装位，可同时支撑两根平行布置的传动轴，下部延伸的单耳安装孔可作为辅助铰接点，适配连杆类联动机构的安装需求。

实际选型应用时，需要先确认安装边界尺寸：底座的长宽尺寸决定了在设备台面上的占用空间，上部轴承孔的中心高直接关联配套轴系的传动中心距，下部铰接孔与上部轴承孔的孔距则决定了联动机构的运动行程范围。安装过程中要先校验底座平面的平面度，避免支架锁紧后出现安装面变形，导致轴承孔同轴度超差；轴承压入座孔时需保证受力均匀，不能通过镂空筋条传递压装力，防止薄壁结构出现局部变形。

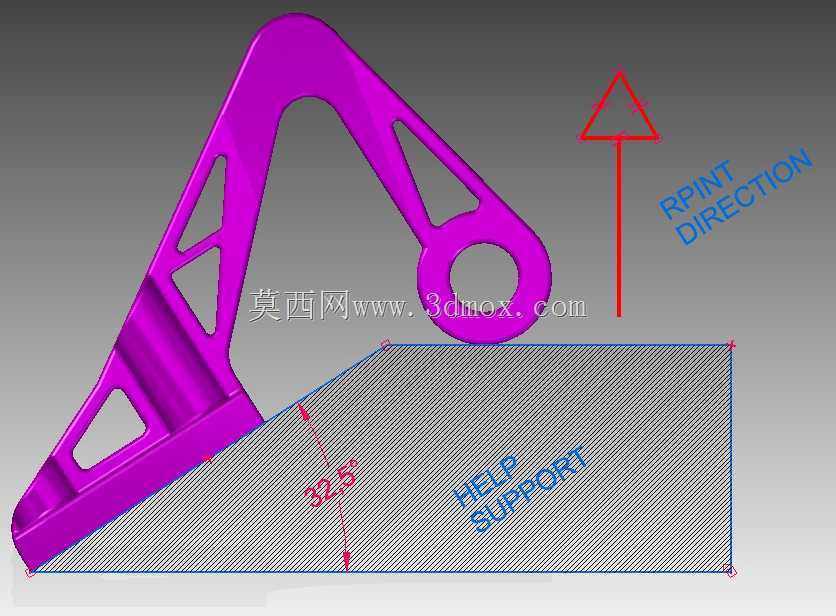

该支架的镂空结构在3D打印制作时，需针对悬空的空腔部位添加合理的支撑结构，打印完成后去除支撑并对轴承安装孔进行二次精加工，保证孔的尺寸精度与表面粗糙度满足轴承配合要求。相比传统实心铸造支架，这种构型在同等承载能力下自重更低，运动机构的整体负载更小，尤其适合往复运动频次较高的场合，能够有效降低驱动端的动力损耗。支架的筋条走向完全贴合载荷传递方向，在轴承承受径向载荷时，作用力可顺着斜向筋条直接传导至底座安装面，不会在结构内部形成应力集中死角，长期运行下的结构稳定性更有保障。
