30mm与50mmPLA轮胎O形圈粘接验证小车

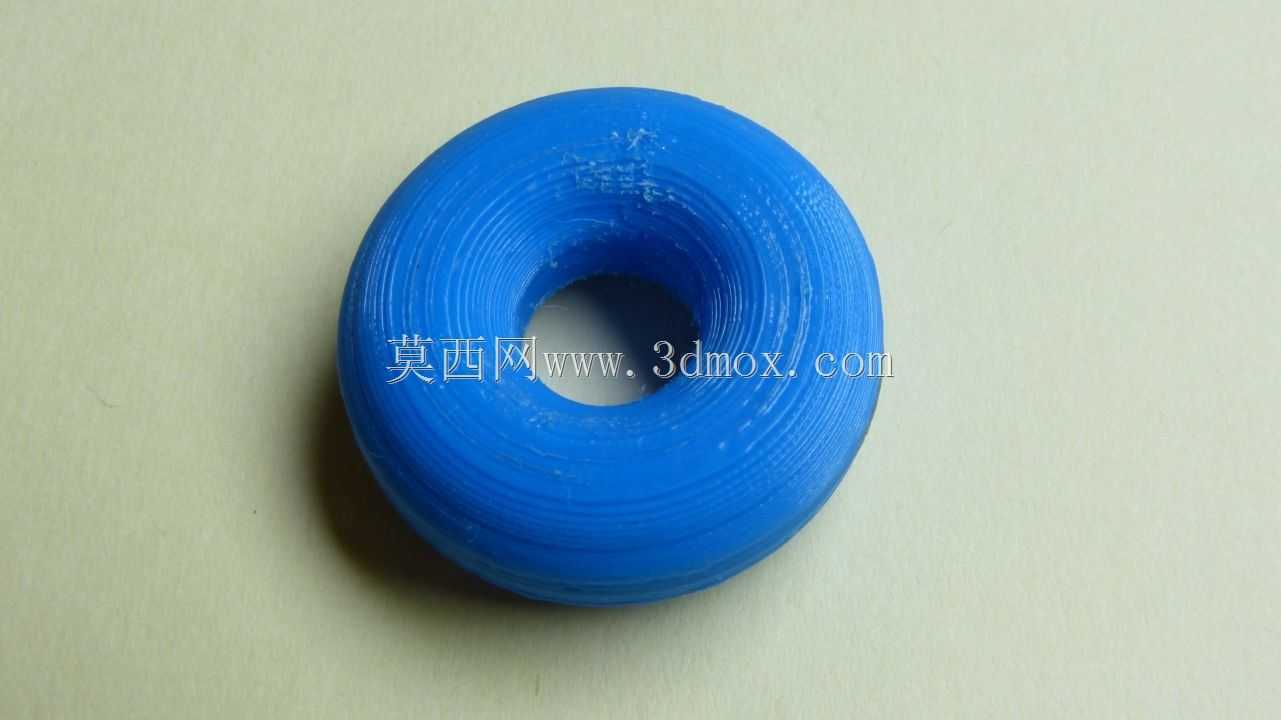

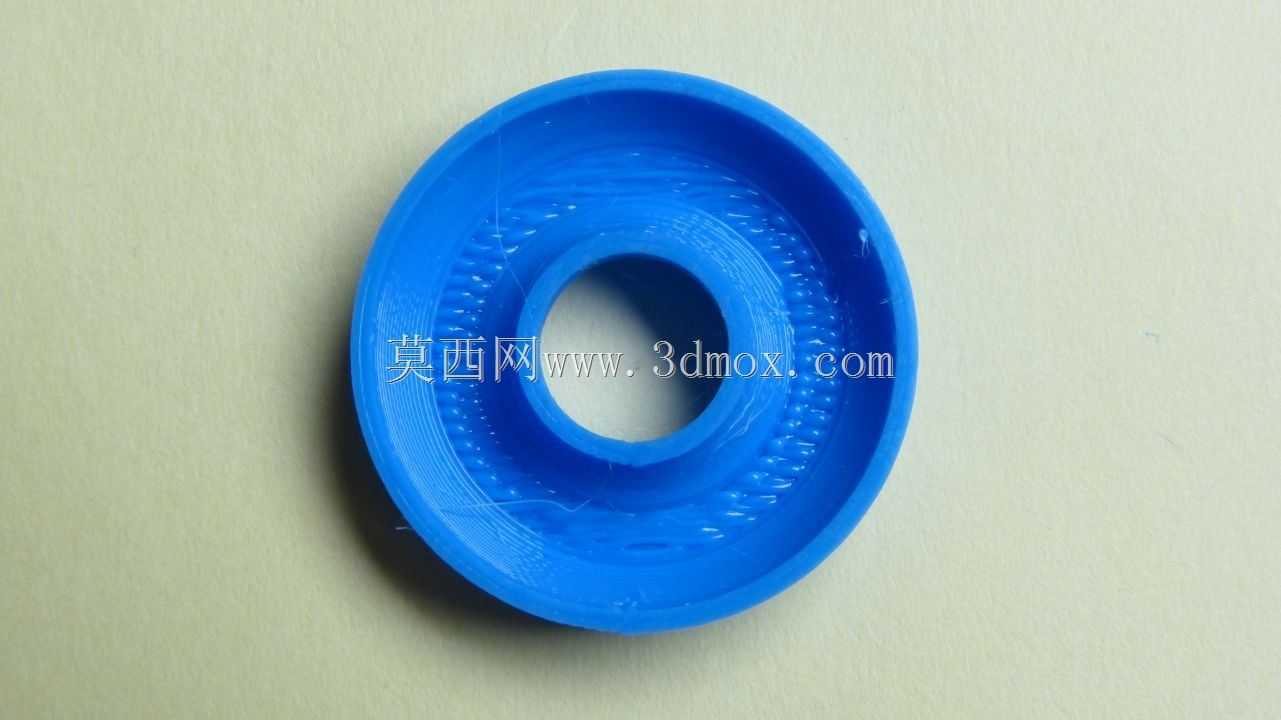

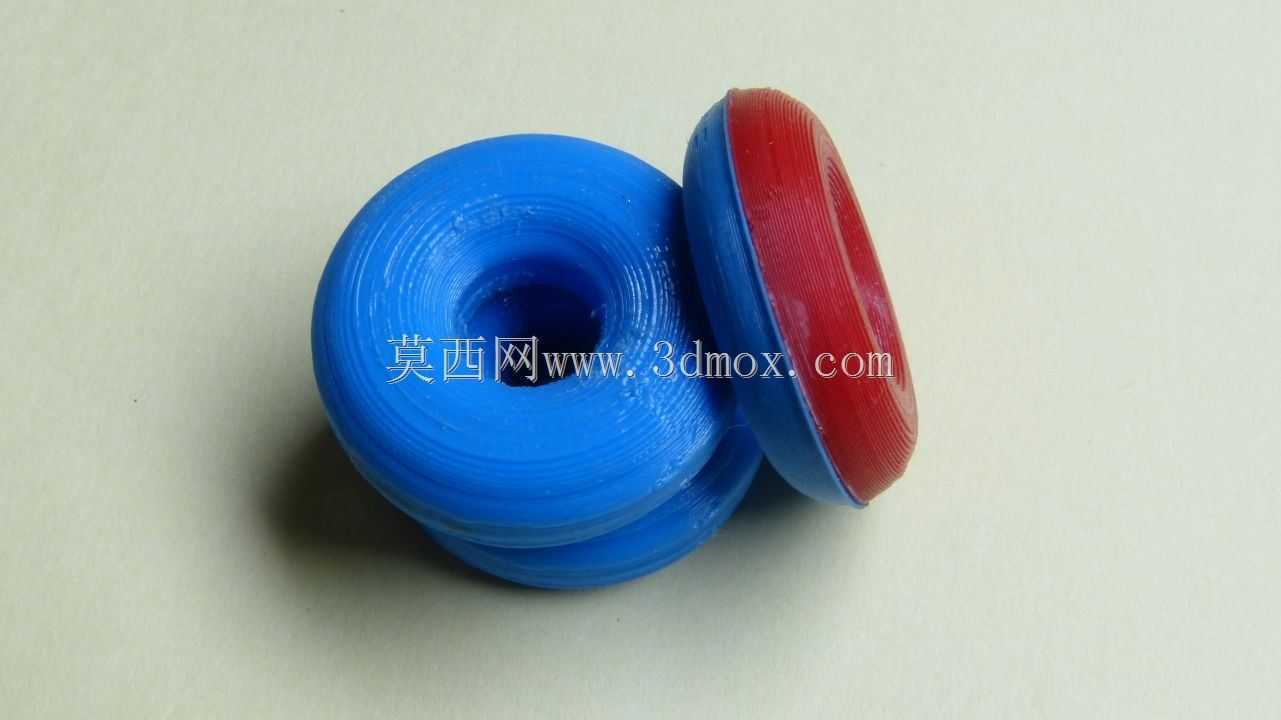

这套结构的核心目标，是验证PLA柔性长丝打印的空心轮胎在剖分后重新粘接的可靠性，同时观察PLA柔性件与普通PLA结构件之间的粘接界面是否会出现脱层、蠕变或应力开裂。试验对象选取直径30mm的空心轮胎，将其沿对称面分成两半后再粘合，配套50mm规格O形圈作为轮缘接触与缓冲结构，最终装到一台小型四轮行走平台上，通过实际滚动、转向和局部挤压来检验粘接部位的长期表现。

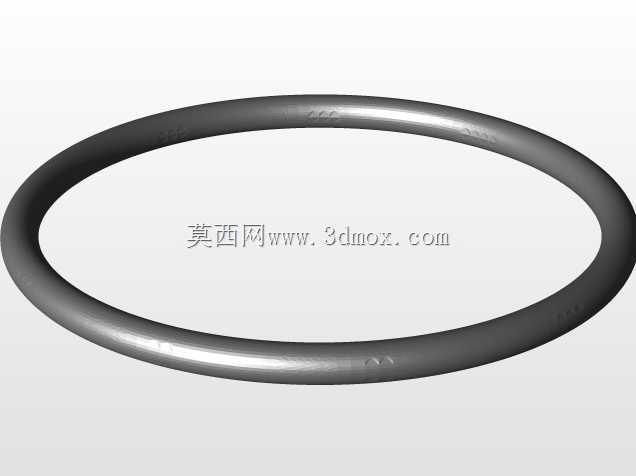

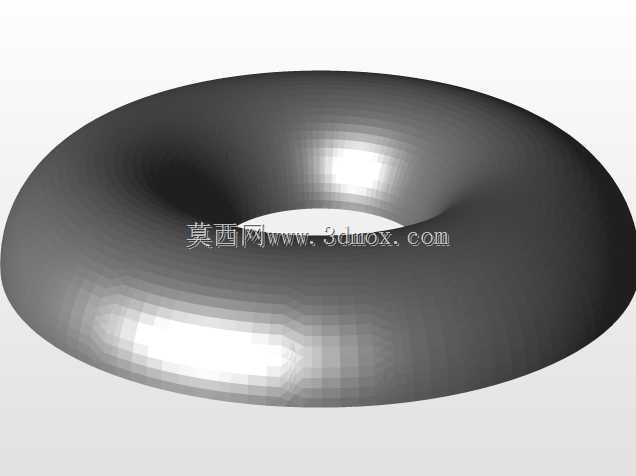

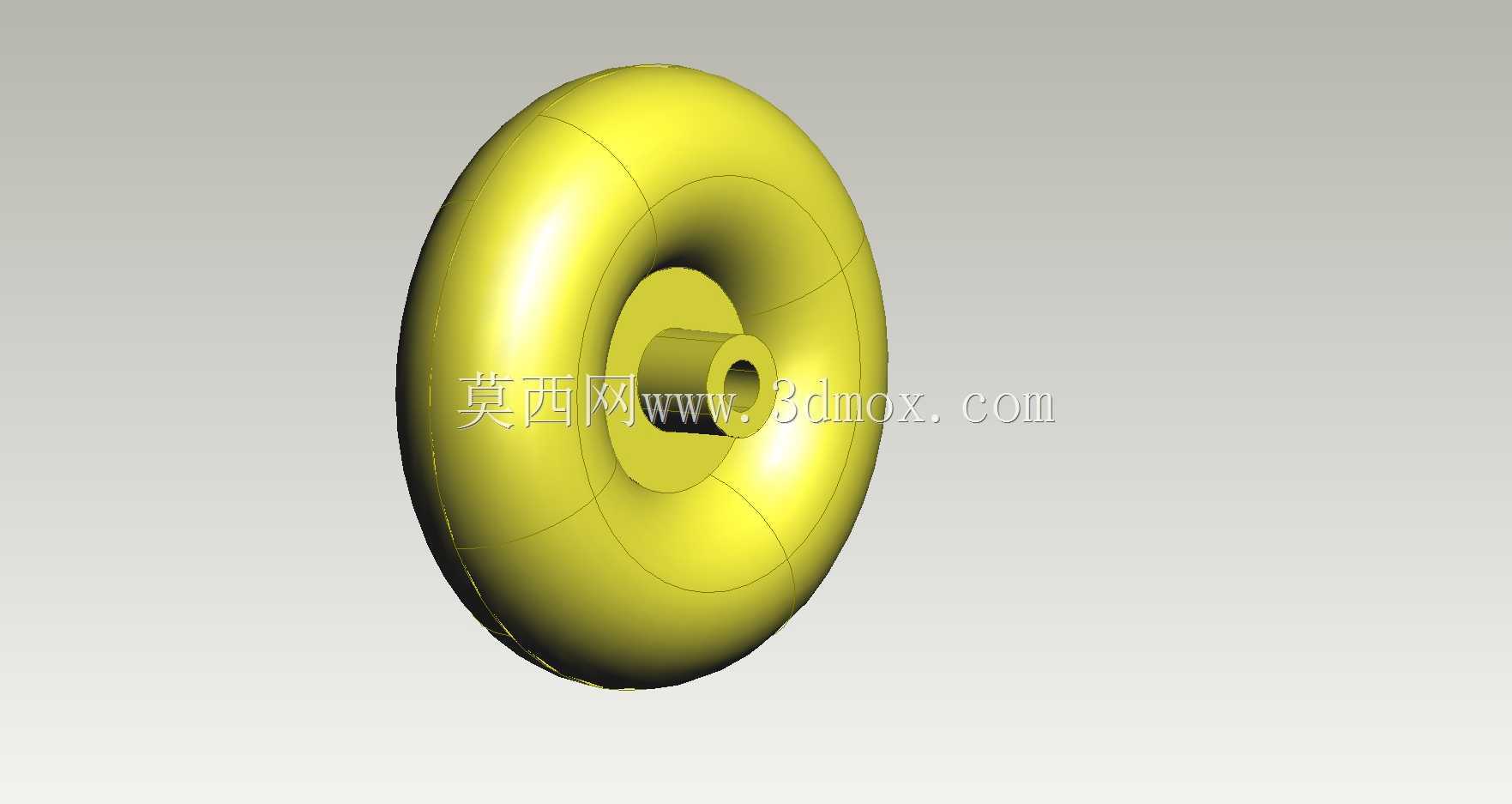

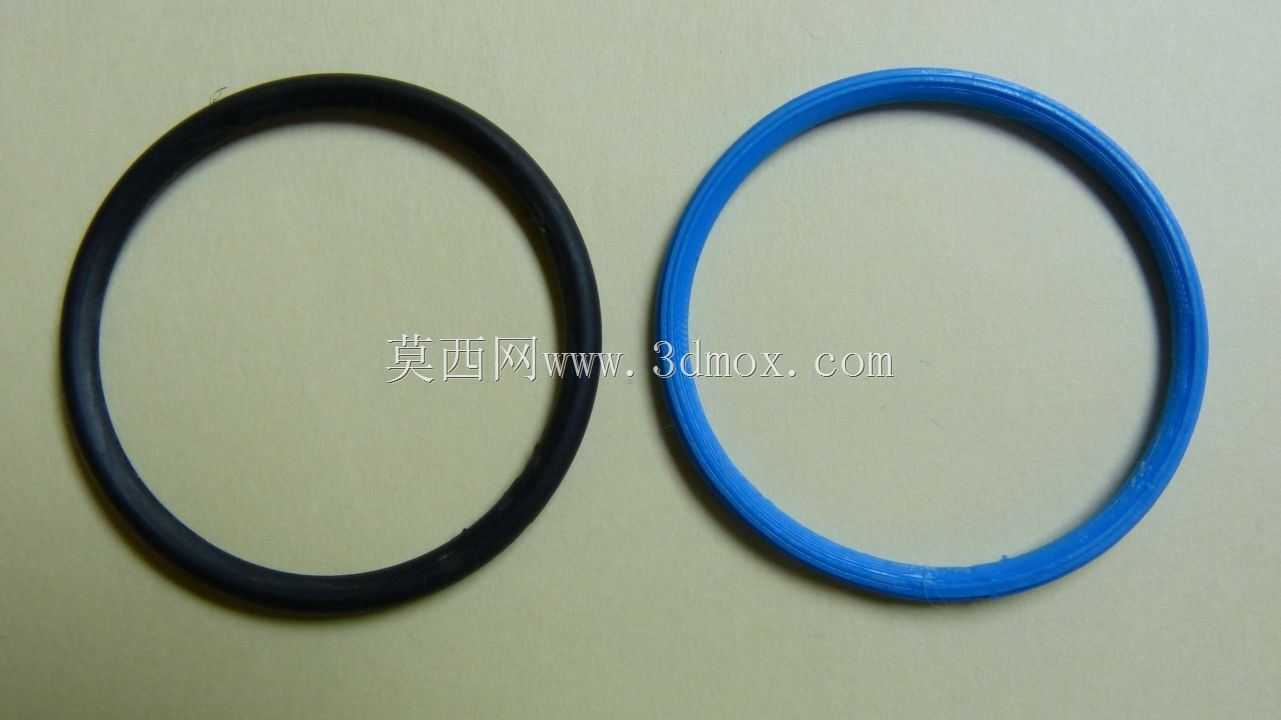

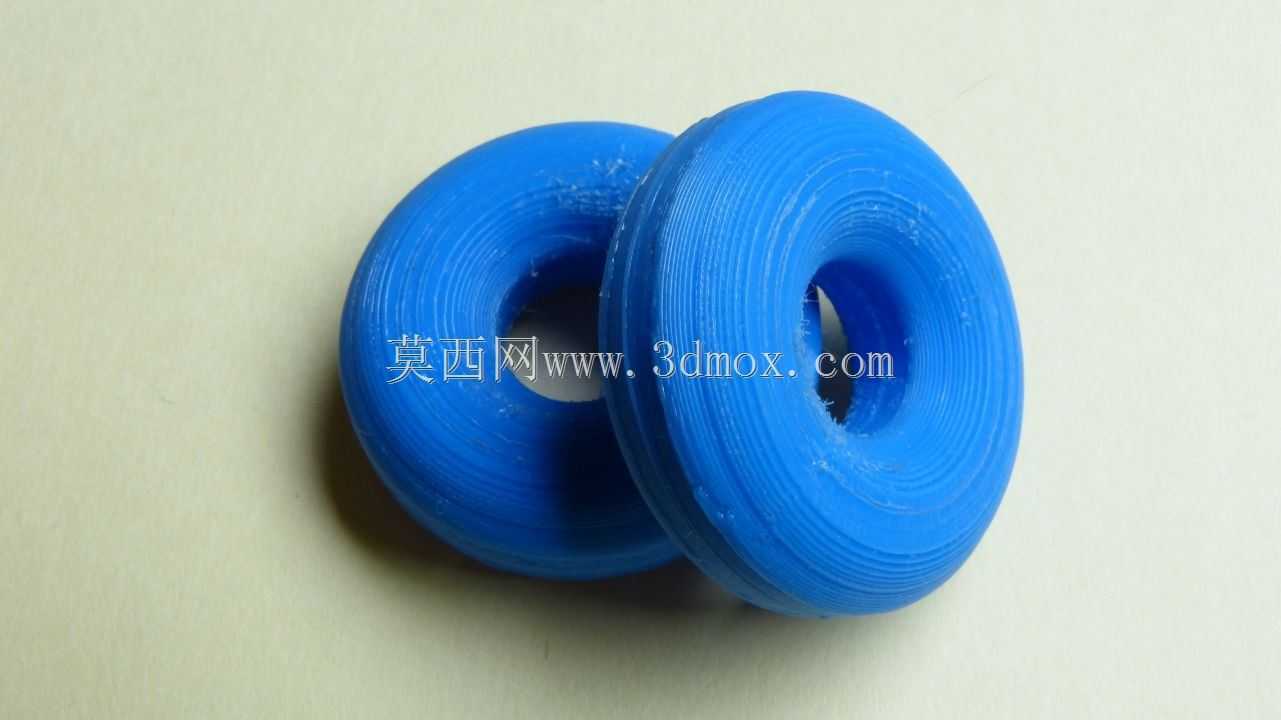

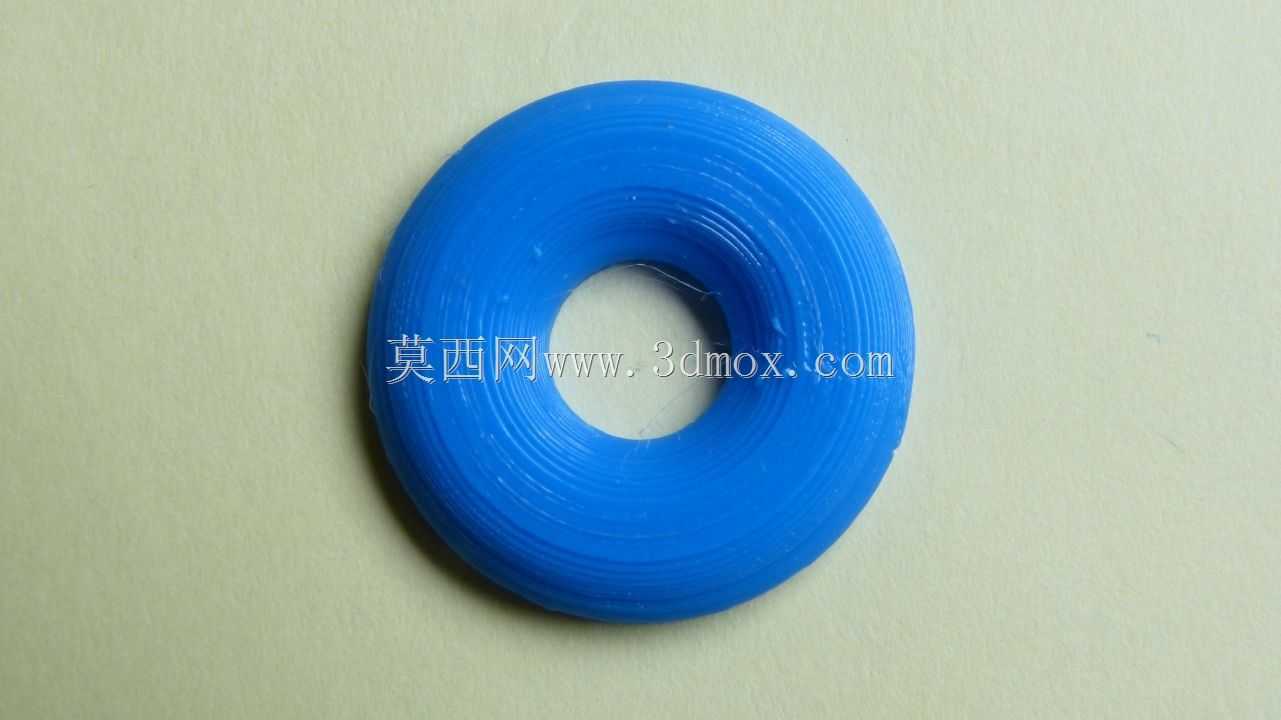

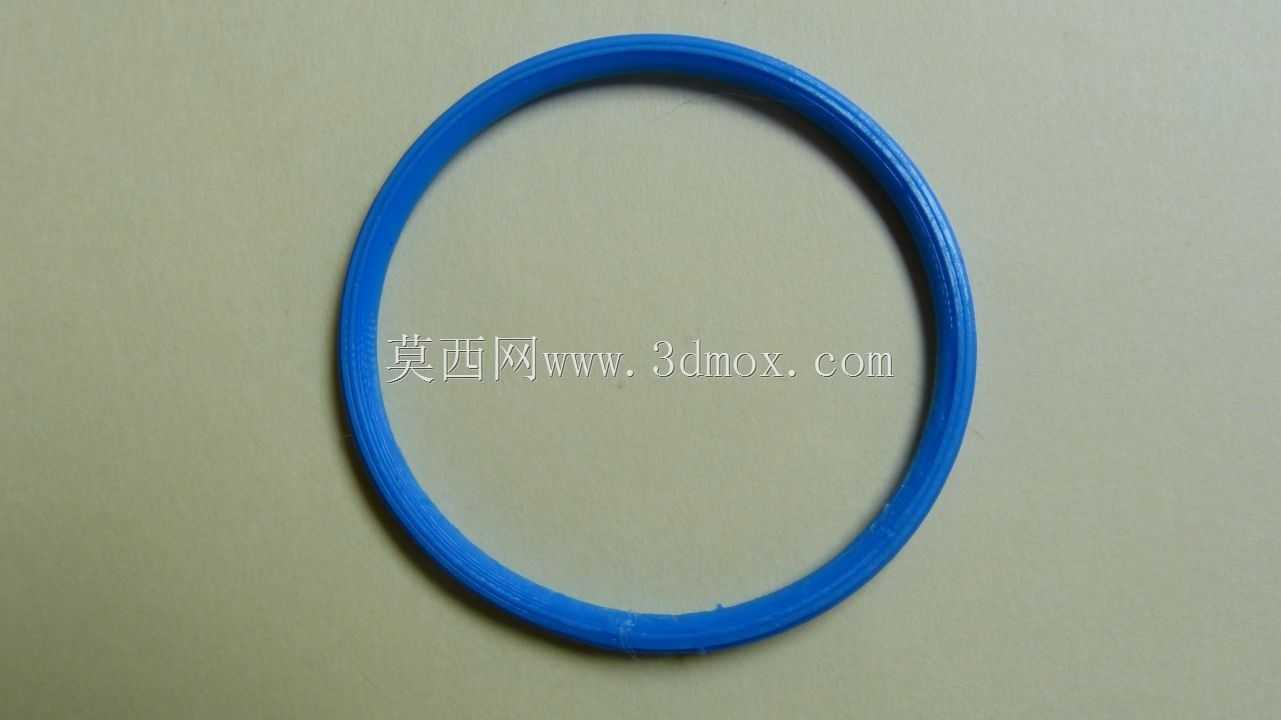

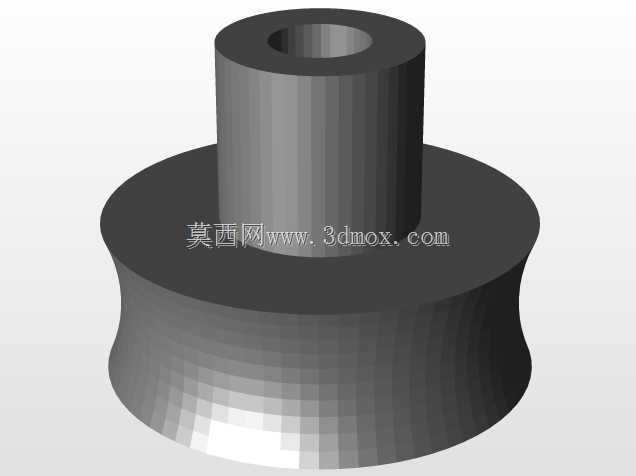

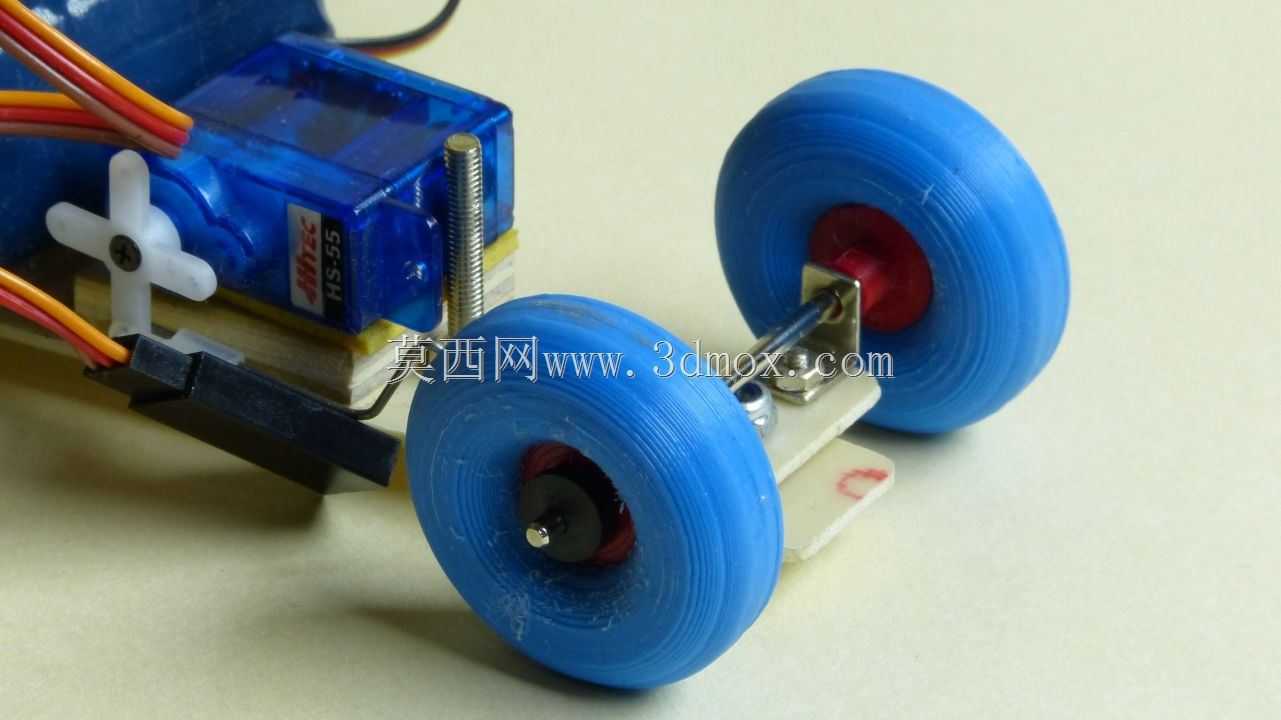

从安装边界看，30mm轮胎主要布置在平台前端，轮体采用中空结构，目的是降低胎面刚度，使O形圈嵌入后能获得足够的径向变形量。50mm O形圈并非独立密封件，而是作为胎面外缘的弹性包覆层使用，装配时需卡入轮胎外缘环槽，槽宽、槽深和圆角直接决定O形圈是否会在滚动中脱出。若环槽过浅，转向侧向力容易把O形圈挤出；若过深，则胎面接地面积减小，抓地性能下降，试验数据也会失真。

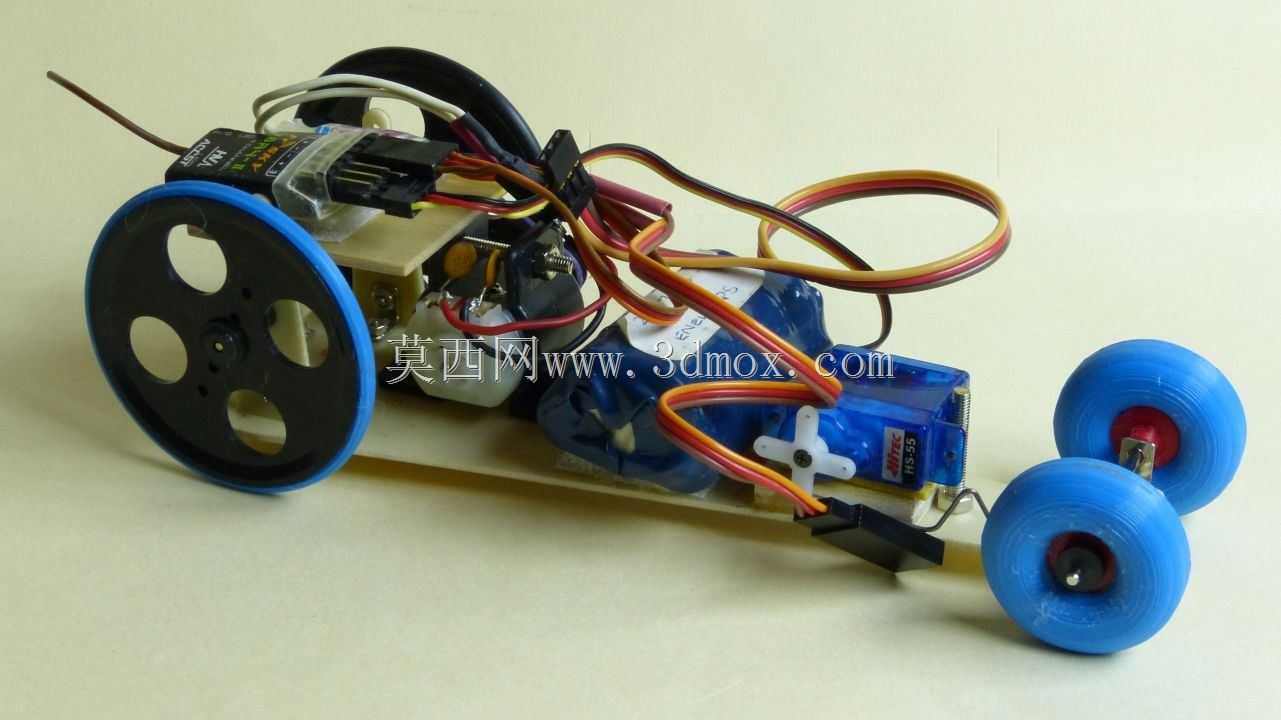

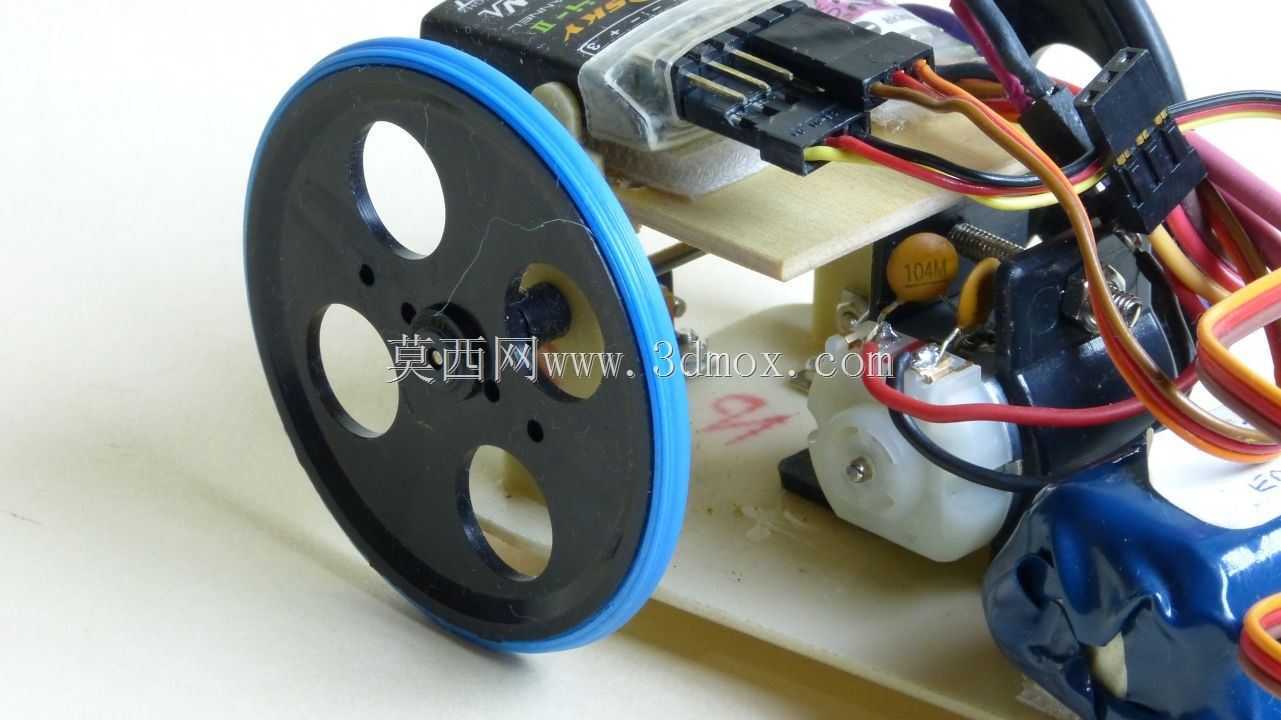

后轮采用较大直径轮组，轮辐开设多个减重孔，既减少转动惯量，也便于观察内部走线和舵机连杆运动。底盘以平板式PLA件为基础，前部两个小脚轮承担支撑与随动转向，后部由舵机、连杆和驱动轮组成动力与转向单元。这种布置能让受试轮胎承受更接近真实使用状态的垂向载荷，同时在转弯时引入横向剪切，比单纯静态拉伸更能检验剖分面的粘接质量。

设计时需要重点控制轮轴同轴度、轮胎圆度以及粘接面的贴合压力。空心轮胎剖分后若两半存在壁厚不均，粘合后会产生径向跳动，导致平台行走时出现周期性振动。O形圈与PLA胎体的接触区域应避免锐边，防止反复弯折后在应力集中处产生裂纹。底盘上的电机、舵机和线束固定位也要预留足够空间，避免线束干涉轮体转动，或在转向极限位置拉扯接插件。

在工程验证层面，这类小车可用于小尺寸行走机构的轮组方案对比，包括胎面材料选择、轮槽几何优化、粘接工艺评估以及低速载荷下的摩擦与磨损观察。通过实际跑行，可以直接发现静态分析中容易忽略的问题，例如O形圈在持续压缩后的松弛、粘接缝在侧向力下的开口趋势，以及PLA轮体在局部接触应力下的变形累积。对于从事小型机器人、教育实验平台和3D打印行走部件开发的人员，这类结构能够为轮体尺寸、安装间距和弹性件选型提供直接参考。
