电机散热用六叶片离心风轮结构

该风轮结构主要服务于中小型电机的轴向通风散热场景，安装在电机非输出轴端，随转子同步旋转，通过叶片搅动空气形成定向气流，带走电机定子绕组、铁芯及端盖部位积聚的热量，避免电机因长期过热出现绝缘老化、出力下降等问题。在实际设备布局中，这类风轮常配合电机风罩使用，风罩的导流曲面会约束风轮甩出的气流，使其沿电机外壳的散热筋表面轴向流过，最大化换热效率。

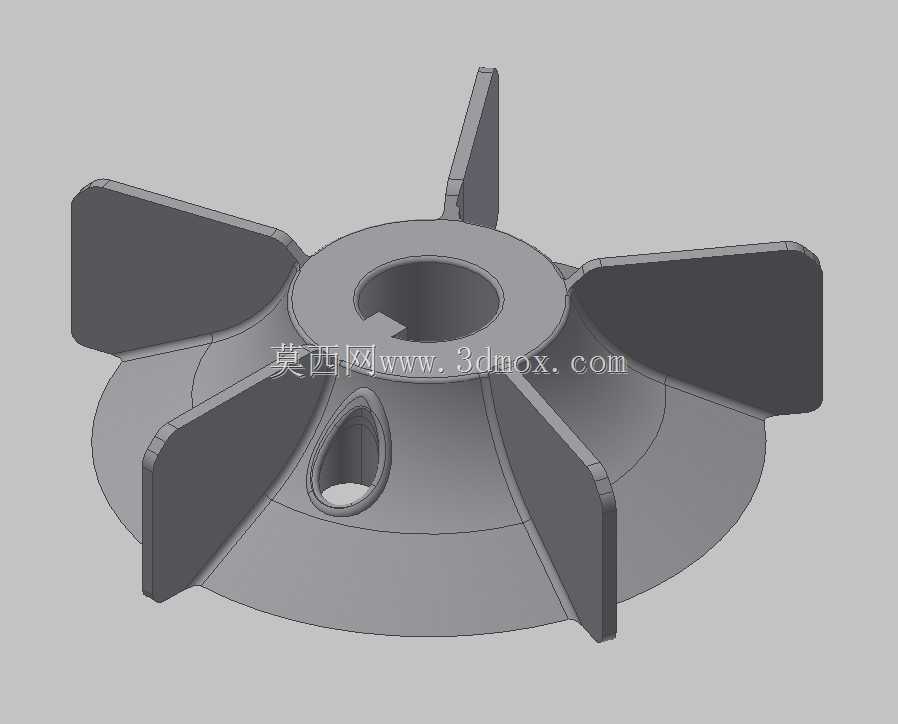

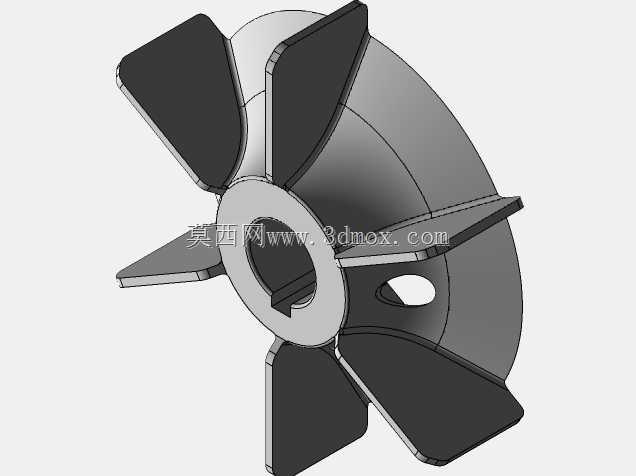

从结构设计来看，风轮采用中心轮毂加六片径向直板叶片的布局，轮毂中心开设带键槽的轴孔，可直接与电机轴配合，通过平键传递扭矩，保证风轮与转子同步转动无打滑。轮毂与外圈锥形导流盘连为一体，锥形盘面从轮毂向外平缓抬升，既可以引导进入风轮的气流向叶片外缘扩散，也能提升整体结构刚性，降低高速旋转时的形变风险。六片叶片沿周向均匀分布，叶片根部做圆弧过渡处理，避免应力集中，同时叶片边缘设置小厚度倒角，减少旋转时的风切噪音。锥形盘面上还预留了一个异形通孔，可用于动平衡校正时的配重调整，也能兼顾部分装配对位需求。

建模过程中需要重点把控几个安装边界尺寸：首先是中心轴孔的直径与键槽宽度，必须与对应规格的电机轴公差匹配，通常采用过渡配合保证同轴度；其次是风轮的总外径，要小于电机风罩的内腔直径，预留足够的安全间隙，避免旋转时发生剐蹭；第三是轮毂的轴向厚度，要匹配电机轴端的安装位长度，保证风轮锁紧后不会出现轴向窜动。叶片的高度、倾斜角度直接影响风量与风压参数，直板叶片的结构虽然风噪略高于弯叶，但结构简单、成型方便，且不易积灰，非常适合工业环境下长期运行的普通异步电机使用。

这类风轮一般采用工程塑料注塑成型或者铝合金压铸成型，塑料材质重量轻、成本低，多用于小功率电机；铝合金材质耐高温、强度更好，适合运行温度较高或者功率稍大的电机场景。设计时还要考虑风轮的动平衡等级，尤其是高转速电机配套的风轮，必须在建模阶段就保证周向结构的对称性，减少后续机加工校正的工作量。
