四旋翼航拍测绘无人飞行器结构

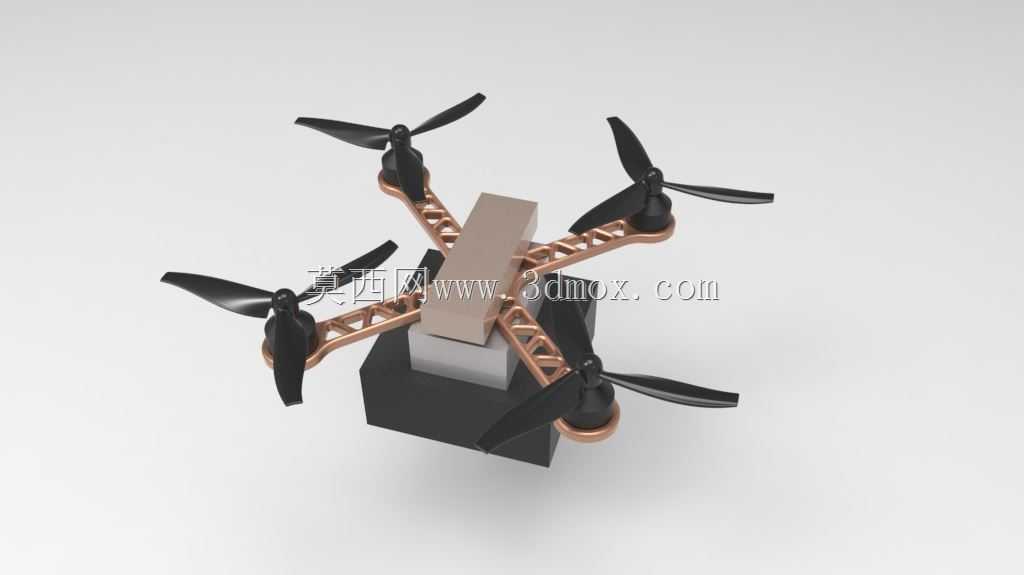

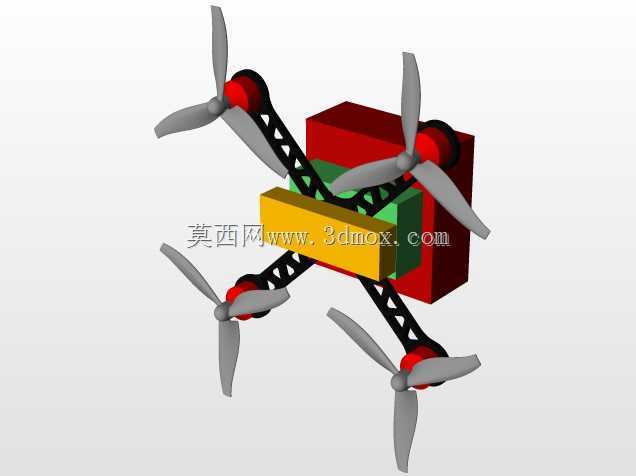

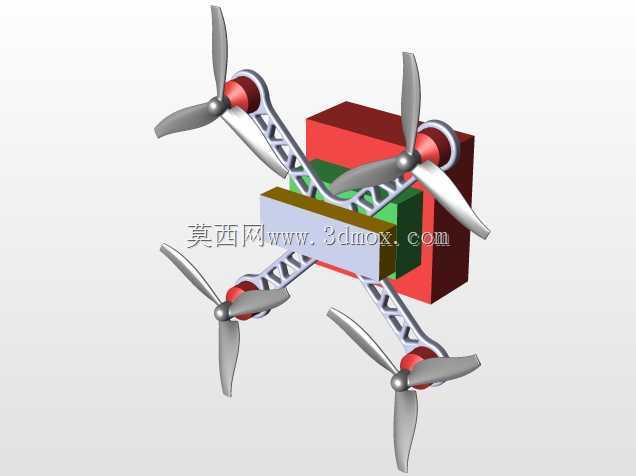

该四旋翼结构围绕低空作业场景展开，核心承载区位于机体中心，用于布置飞控、电源、任务载荷及传感模块。中心体采用近似方形盒体，既提供平整的安装面，也便于内部器件分层固定；四条机臂从中心体向外伸展，末端布置电机与螺旋桨，形成典型的X形升力布局。这种布局使四个旋翼的拉力合力靠近重心，姿态调整时响应直接，适合航拍、巡检、测绘、轻量物资投送等需要稳定悬停和低速机动的任务。

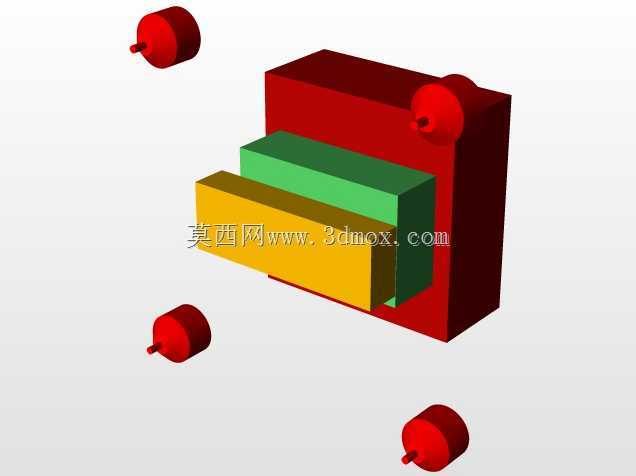

从实际用途看，机体中部的盒状空间可根据任务更换载荷。用于航拍时，可在下方预留云台或相机安装位；用于测绘时，可固定定位模块与测绘传感器；用于巡检时，则可加装摄像、照明或喊话装置。设计上没有把机臂与中心体做成封闭一体结构，而是保留较明确的连接区域，便于后续评估折叠、快拆或更换臂长的可行性。对于外场作业而言，机臂属于易受碰撞的部位，连接边界清晰有利于维修替换，也能在运输时缩小包络。

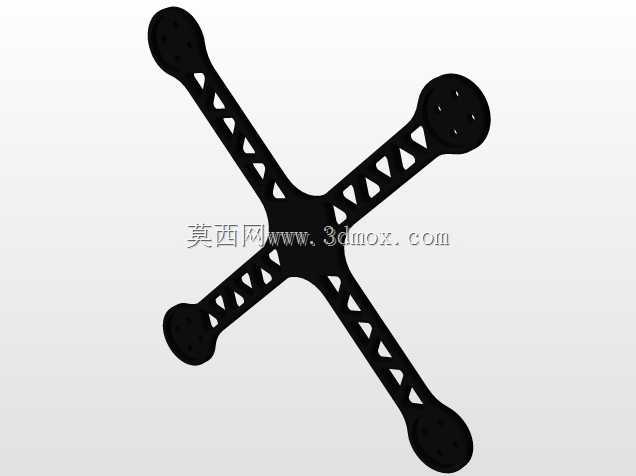

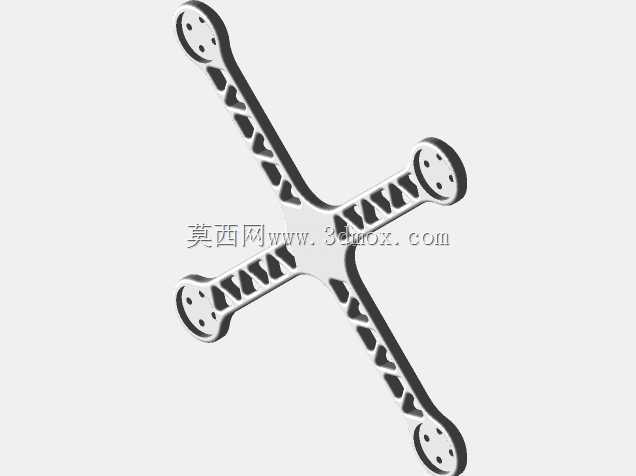

功能特性方面，四组旋翼分别承担升力与姿态控制。相对旋翼转向相同、相邻旋翼转向相反，可抵消自旋力矩；通过改变各电机转速，即可实现升降、前后、左右及偏航运动。机臂上的动力安装座需要承受螺旋桨拉力、振动和瞬时冲击，因此在建模时应重点关注安装孔位、臂根过渡区以及中心体上盖与底板的连接关系。中心盒体边缘和机臂根部若存在倒角或加厚，通常是为了降低应力集中，而不是单纯的外观处理。

设计思路上，该模型把载荷承载、动力布置和气动外形分开考虑。中心体优先保证内部器件安装空间和检修开口，机臂优先保证电机轴线间距与结构刚度，螺旋桨尺寸则决定相邻桨叶之间的安全间隙。若桨距中心体过近，下洗气流会受到机体遮挡，降低悬停效率；若机臂过长，又会增加臂根弯矩和整机重量。因此四条机臂长度需要在桨叶不干涉、飞行稳定与结构轻量化之间取得平衡。

外形尺寸与安装边界可按旋翼包络理解。整机最大轮廓由四个螺旋桨旋转圆决定，中心体宽度、机臂截面尺寸和电机座高度共同决定内部可用空间。建模时应核对电机安装孔到中心体侧壁的距离，确保电调、线材和桨叶根部不发生干涉；底部载荷安装面需与起落架或支撑结构保持足够高度，避免相机、传感器或电池在着陆时接触地面。若用于进一步工程化，还应在中心体内预留电池固定位、线束通道和飞控减震安装区，使数字模型不仅体现外观，也能直接服务于装配验证与后续改型。
