龙门式桌面CNC雕刻机结构复刻设计

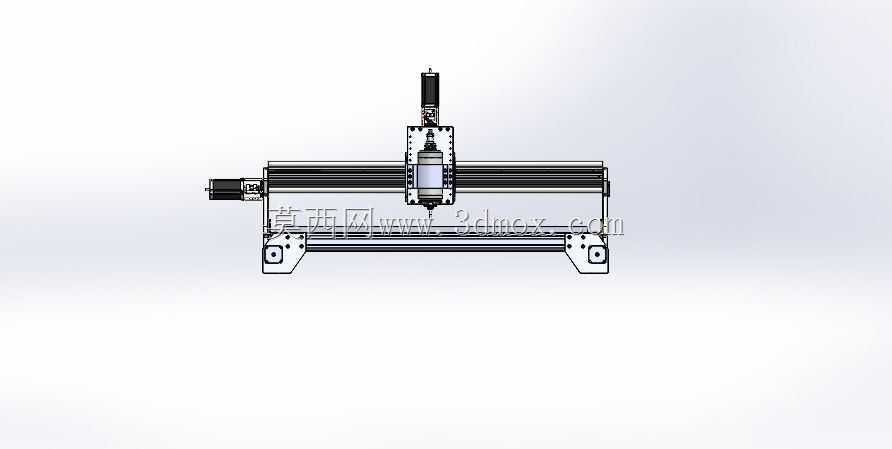

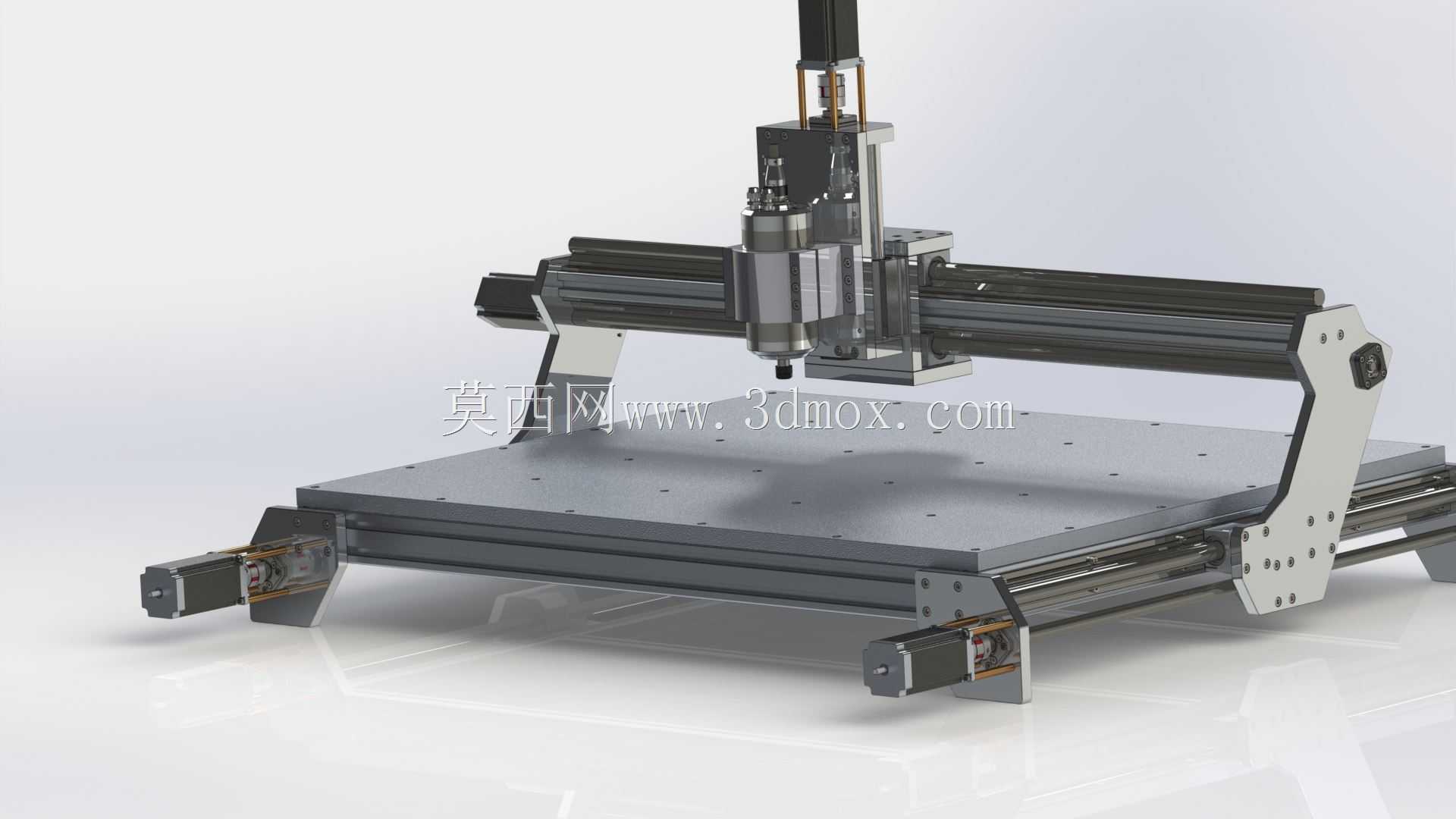

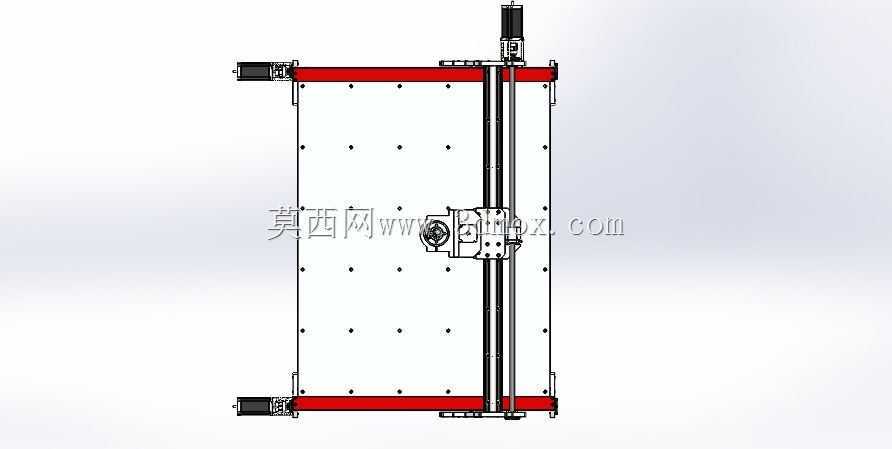

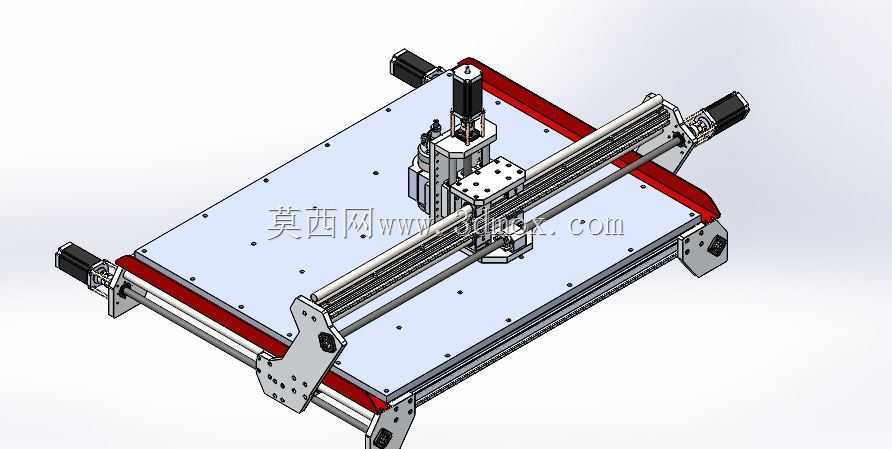

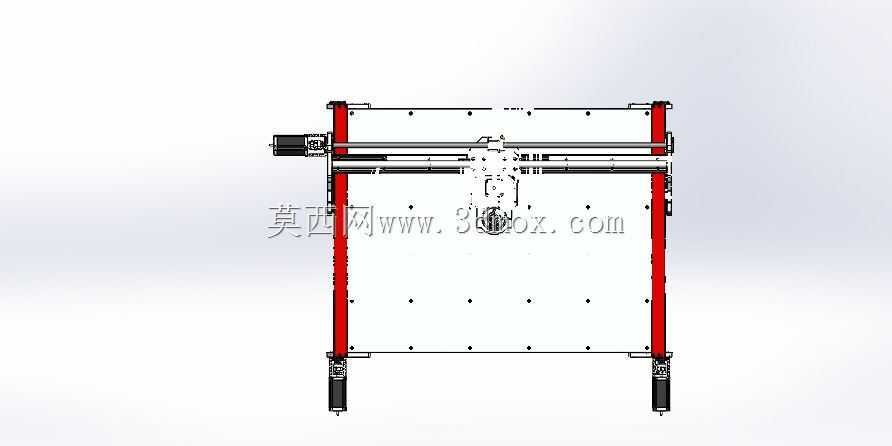

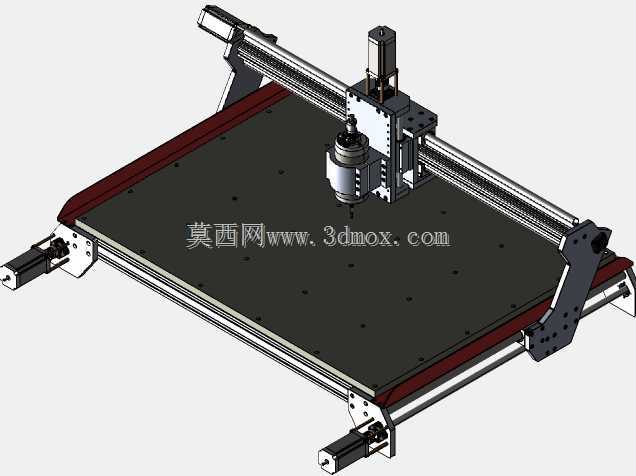

　　这款龙门式桌面CNC设备主要面向小型加工场景，适配个人工坊、教学实训、小批量打样等作业需求，可完成软金属、工程塑料、木材、亚克力等常见材料的平面铣削、钻孔、轮廓雕刻、浮雕加工等工序，相比大型工业机床占地更小，部署灵活，无需专用工业地基即可放置在常规工作台面使用。从结构设计来看，整机采用动龙门架构，加工平台固定作为承载基准，X轴传动组件布置在平台两侧的支撑梁上，Y轴带动龙门整体沿平台长度方向运动，Z轴搭载加工主轴沿龙门横梁做垂直进给，这种布局的优势在于运动部件重量恒定，不会因为工件装夹位置变化改变运动负载，进给动态一致性更好，同时固定平台的承载能力更强，可适配不同重量的工装夹具与待加工工件。传动部分采用直线导轨作为运动导向元件，

　　配合丝杠传动副实现精准进给，导轨安装面均设计有定位靠肩，装配时可快速保证导轨平行度与直线度，降低现场装配调试的难度，两侧Y轴导轨采用对称布置，抵消运动过程中的偏载力矩，避免龙门运行过程中出现卡滞、爬行问题。主轴部分采用水冷高速电主轴，配套水冷循环通路可在长时间连续加工时维持主轴温度稳定，避免热伸长导致加工精度漂移，主轴夹头适配标准铣刀柄，可快速更换不同直径的铣刀、钻头等加工刀具，Z轴行程设计覆盖常规小型加工的深度需求，同时设置硬限位与软限位双重保护，防止超程碰撞损坏主轴或工件。设备的安装边界设计充分考虑桌面部署需求，整体宽度控制在常规工作台可容纳的范围，两侧传动端预留有电机安装与维护空间，后部预留水冷管路、控制线缆的走线槽位，

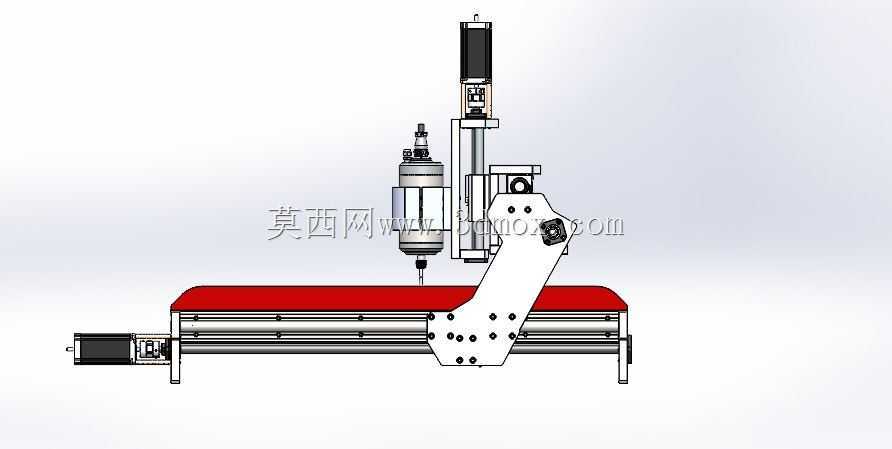

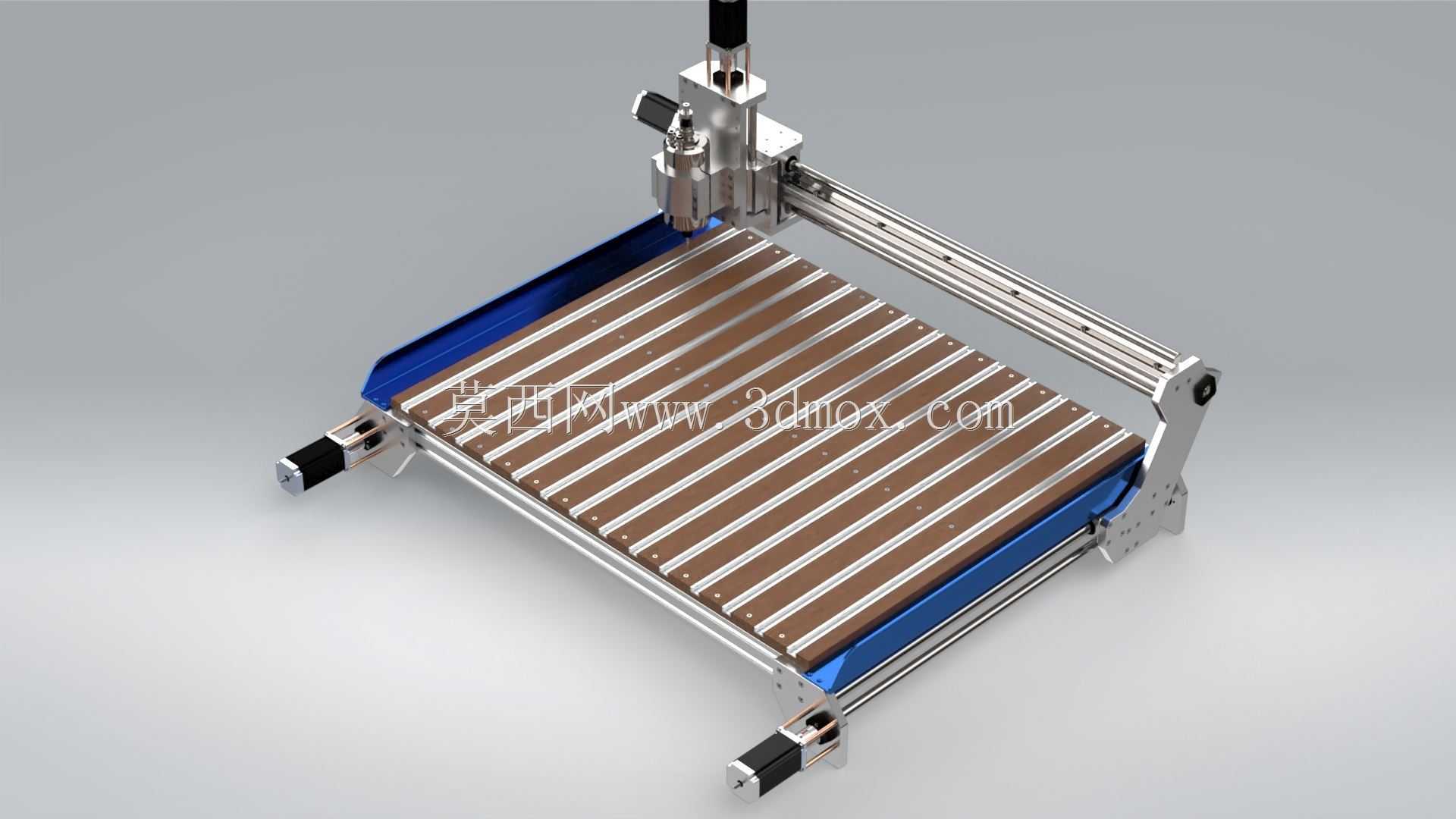

　　所有外露线缆均采用拖链收纳，避免运动过程中线缆拉扯磨损。从加工适配性来看，固定工作平台表面加工有规则排列的T型槽或者安装螺孔，可快速装夹压板、平口钳、旋转轴等常用工装，平台平面经过精铣处理，平面度满足常规加工的装夹基准要求，无需二次刮研即可直接使用。结构件部分多采用铝型材与钢板拼接设计，兼顾结构刚性与整机重量，龙门两侧的支撑板采用加厚钢板加工，设置有加强筋结构，抵消主轴高速铣削时产生的振动，减少加工表面的振纹，横梁采用截面优化的铝型材结构，在保证Z轴安装基准直线度的前提下，尽可能降低运动部分重量，提升进给响应速度。设计过程中对所有运动部件的干涉边界做了完整校核，全行程范围内龙门、主轴、工装之间无碰撞风险，

　　各轴的原点位置设置有机械触发开关，配合控制系统可实现开机自动回零，快速建立加工坐标系。日常维护方面，所有导轨、丝杠的润滑点均设置在易操作的位置，无需拆解外罩即可完成定期注油保养，主轴水冷回路预留有快插接头，可快速连接外置水冷机，控制箱安装位置预留有标准安装孔位，可适配市面上主流的开源或商用CNC控制系统，用户可根据自身需求选配对应的驱动器、电机型号，无需对主体结构做二次修改。这款设备的结构设计充分平衡了加工精度、制造成本与部署难度，既可以作为小型加工生产的作业设备，也可以作为数控技术教学的实操载体，结构上的模块化设计也方便用户后续根据自身需求拓展行程、更换更高功率主轴或者加装第四轴旋转组件，适配更多类型的加工需求。
