可复刻式磁力驱动动力装置结构设计

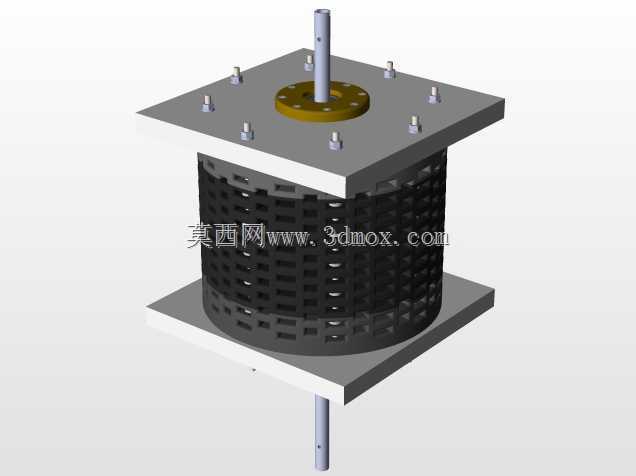

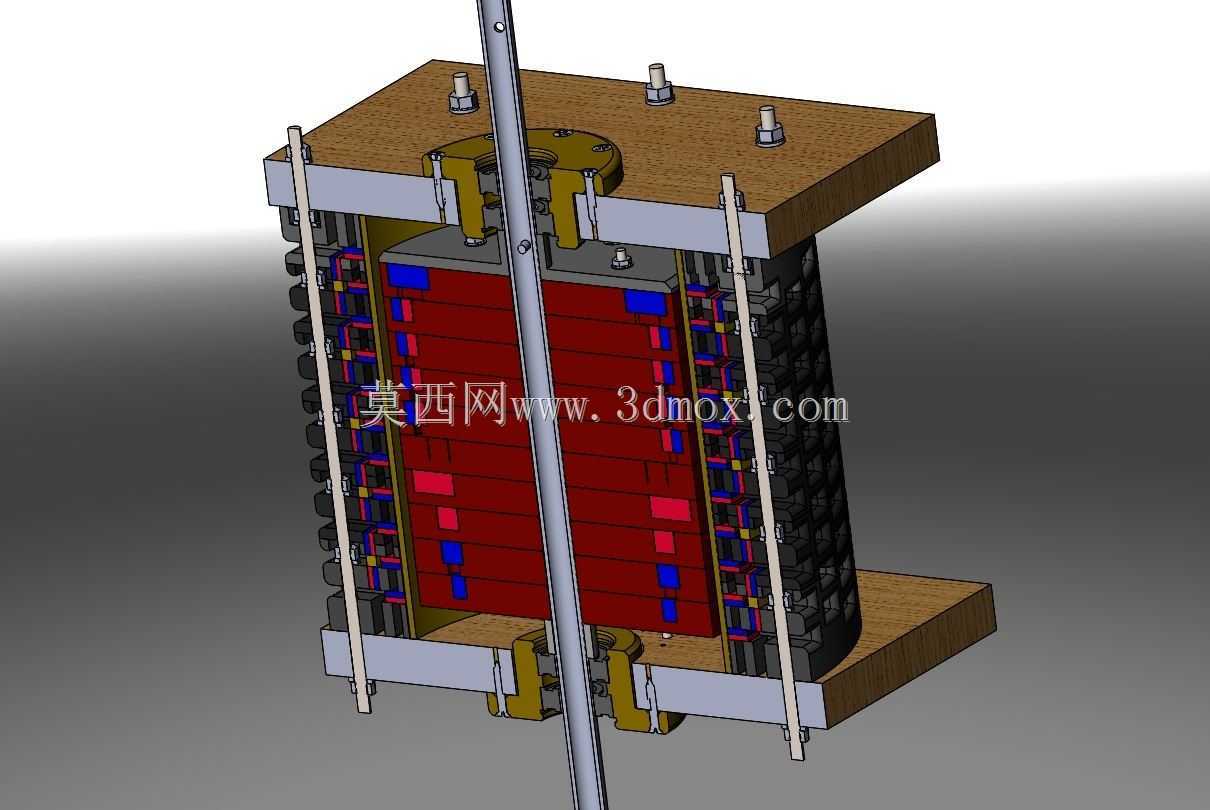

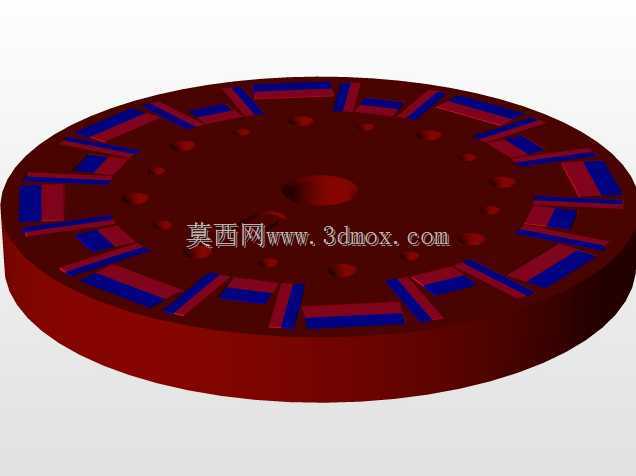

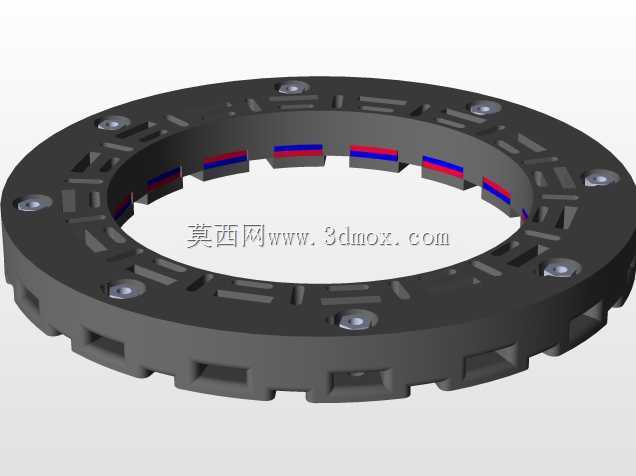

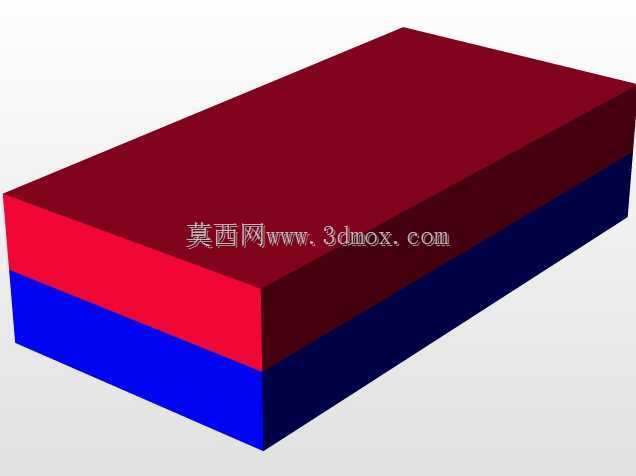

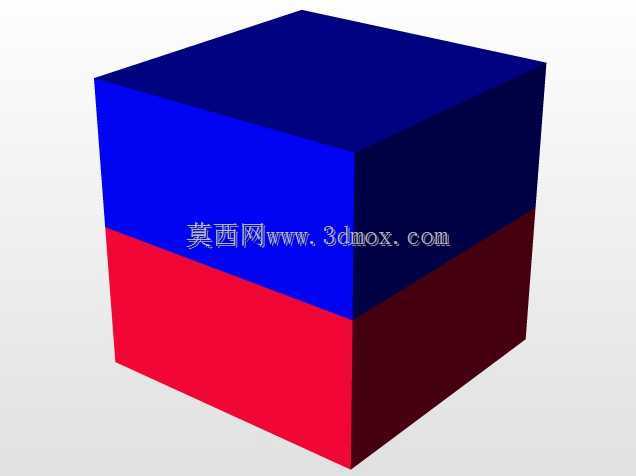

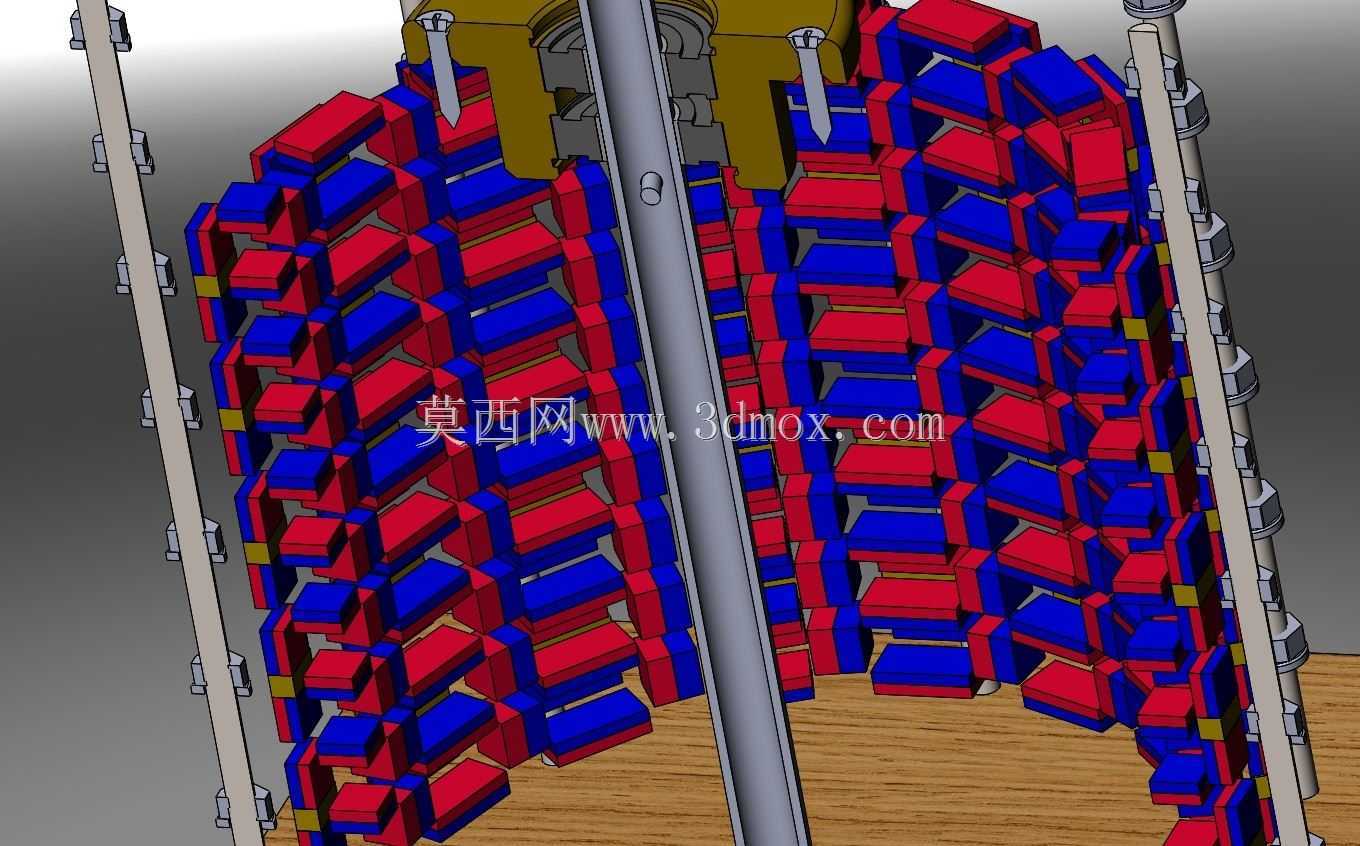

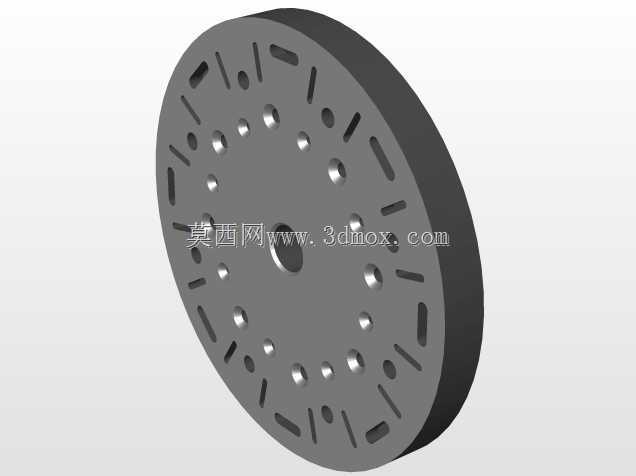

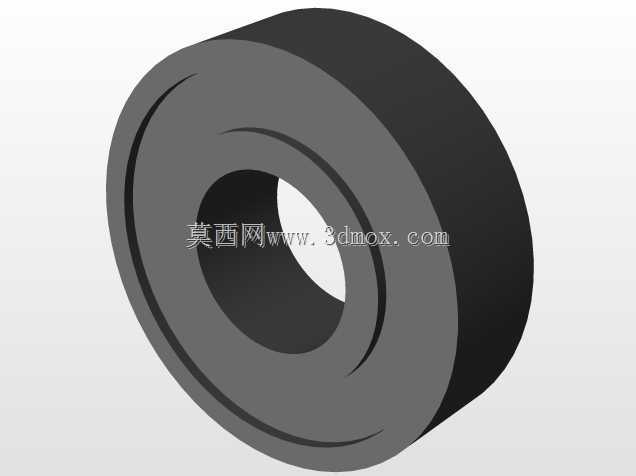

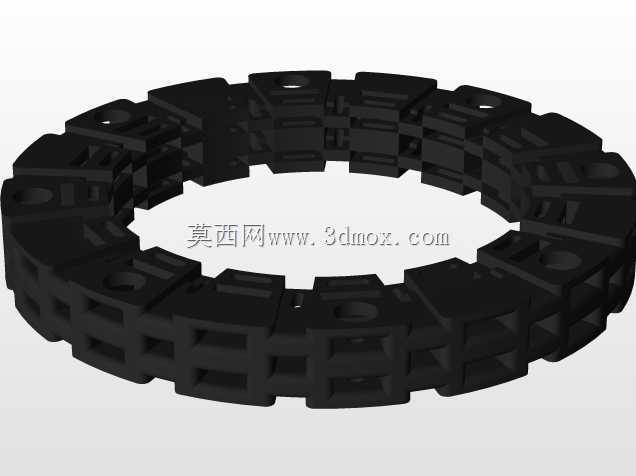

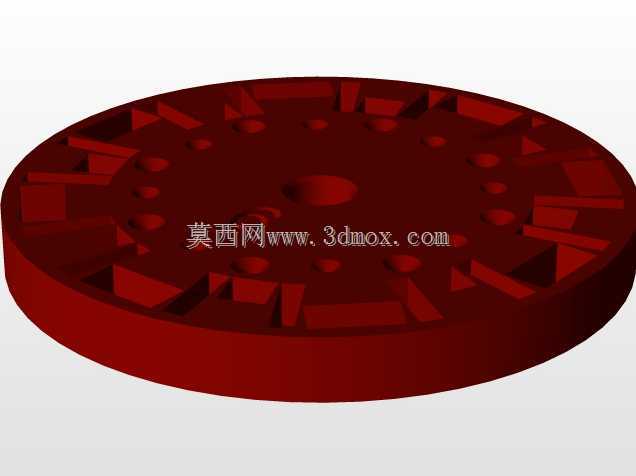

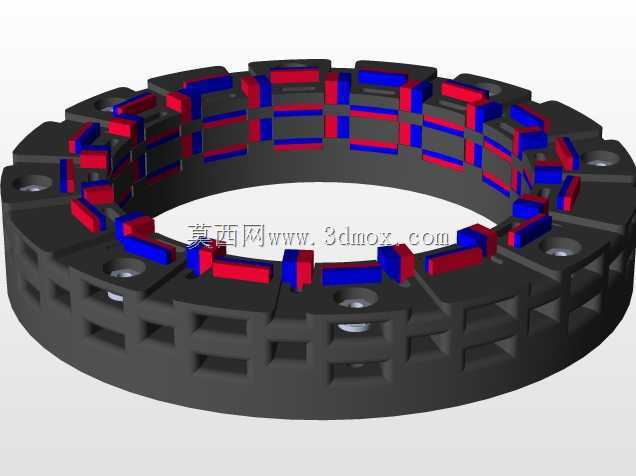

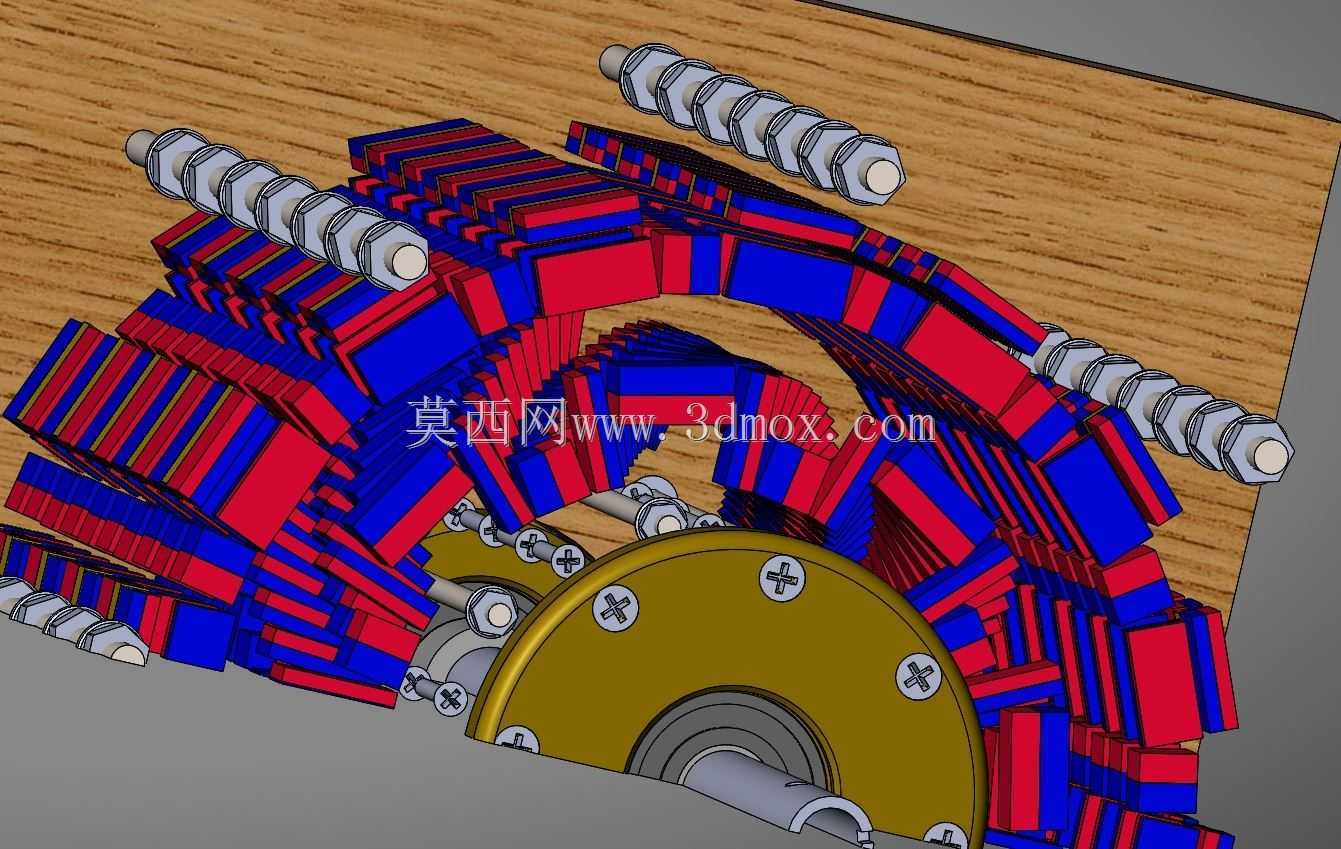

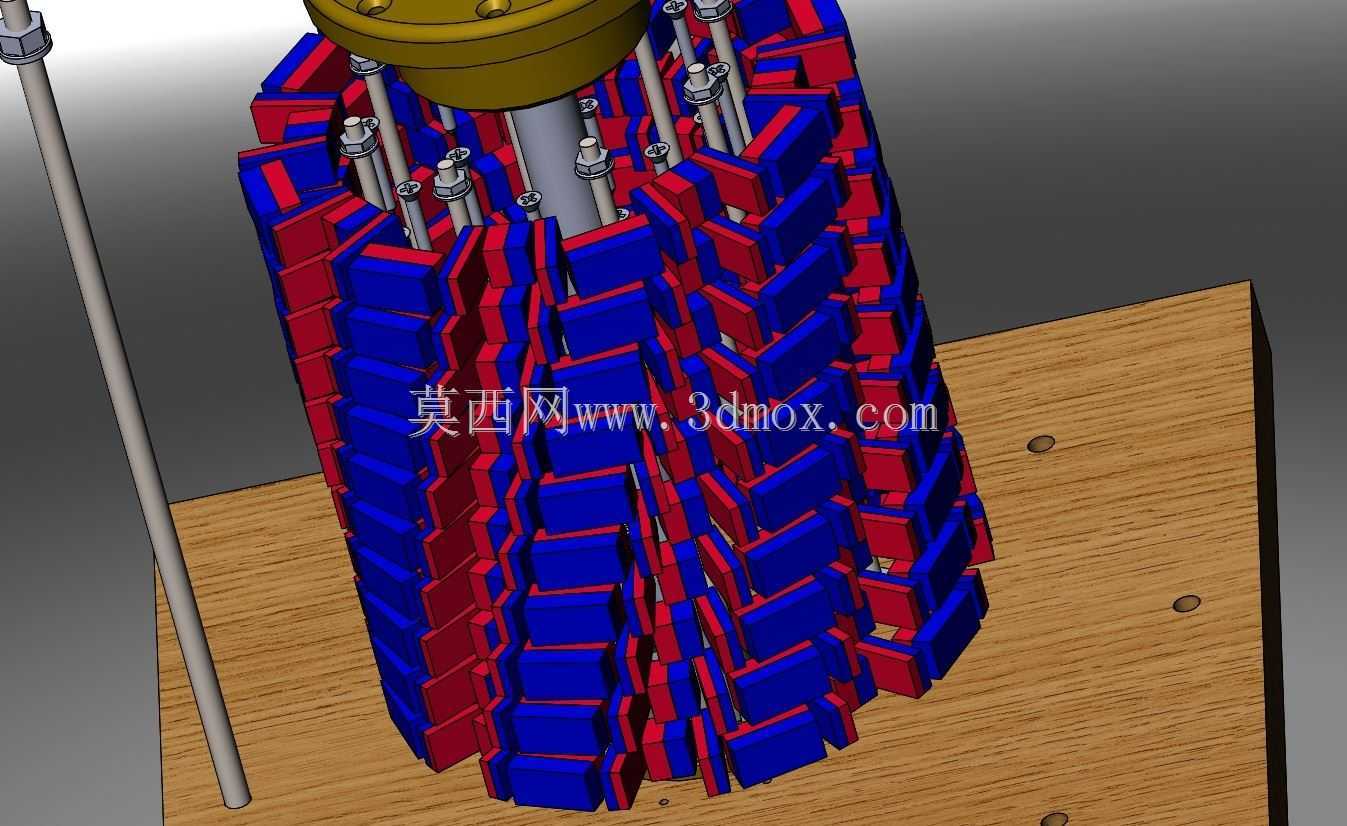

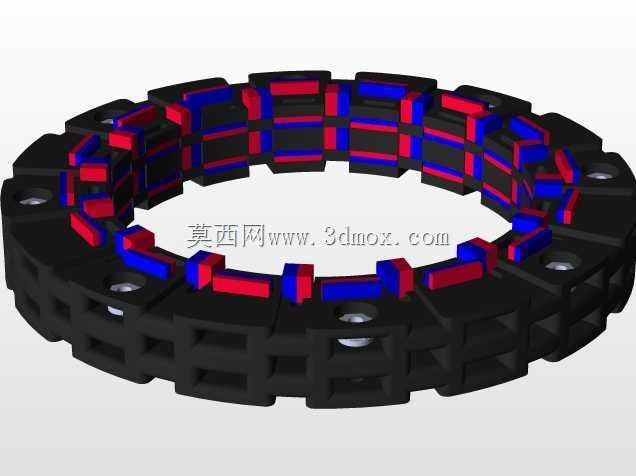

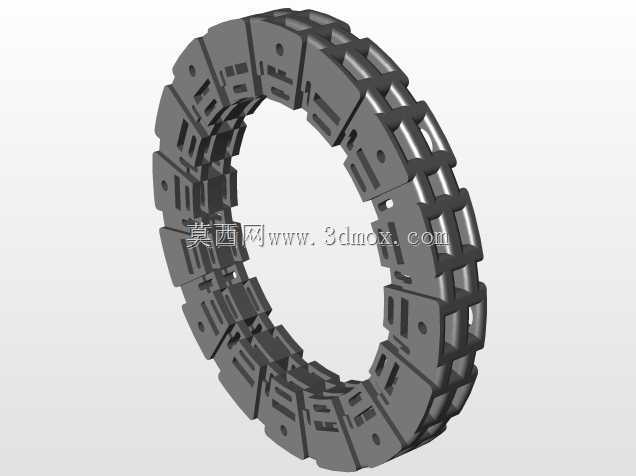

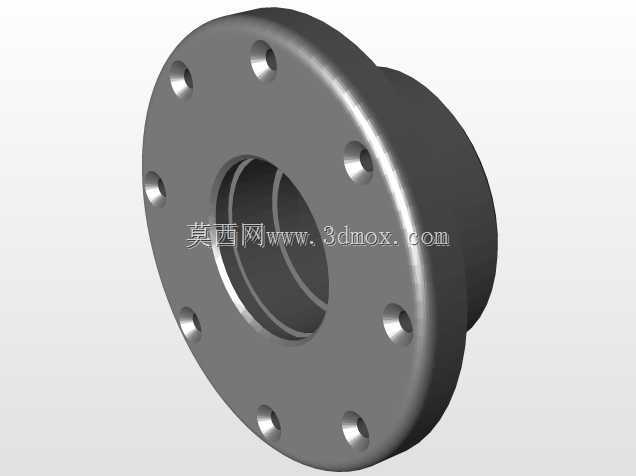

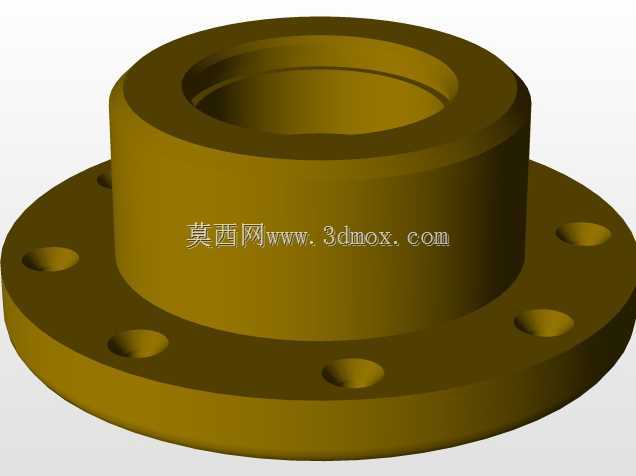

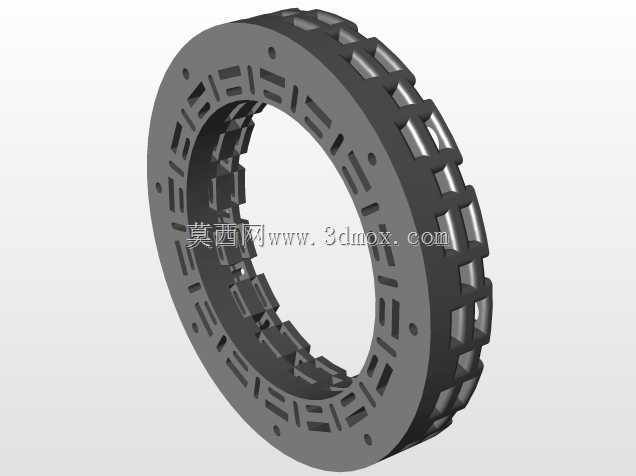

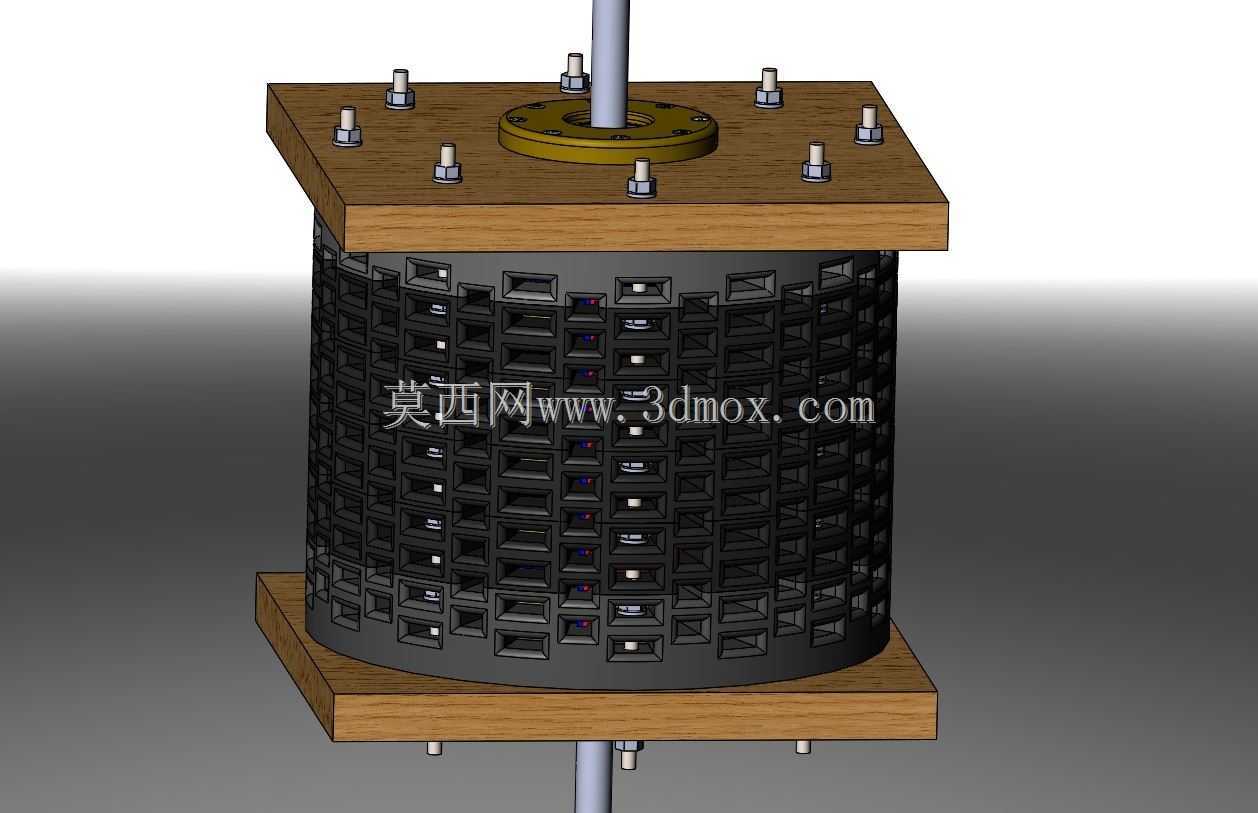

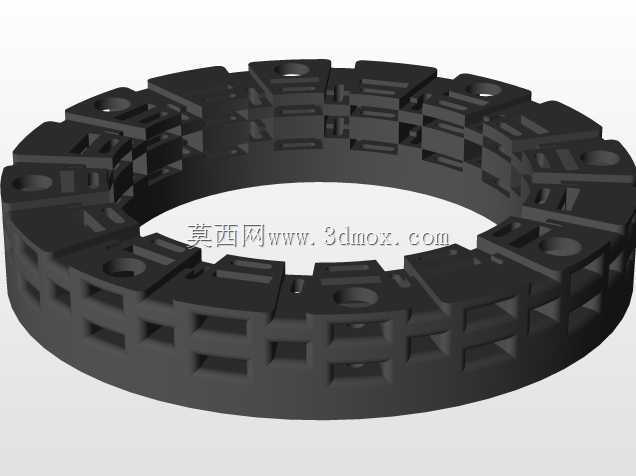

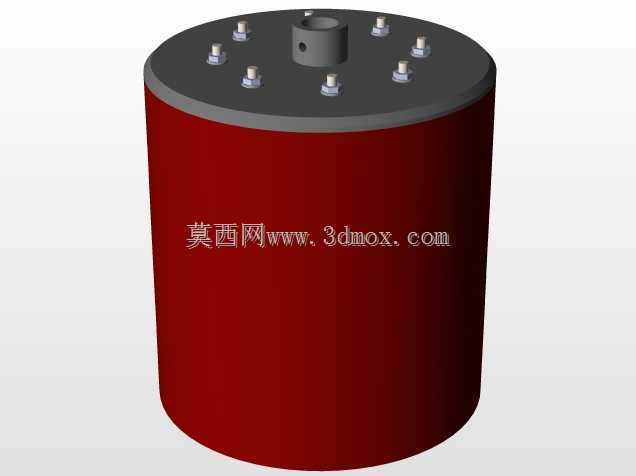

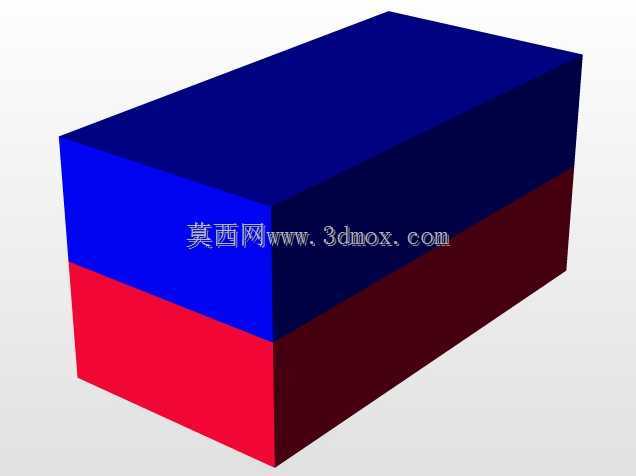

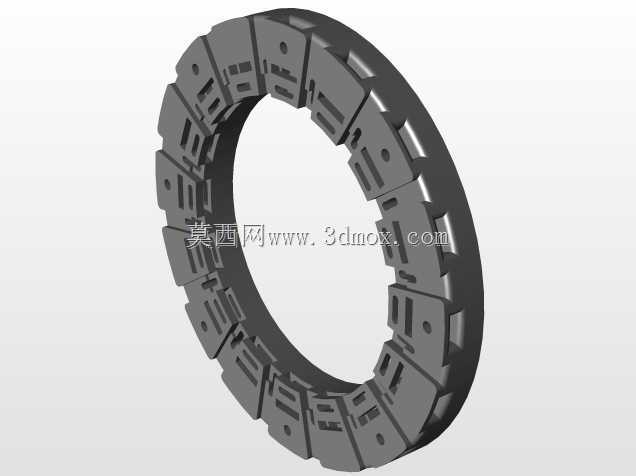

这款磁力驱动动力装置的结构设计，核心围绕磁体间斥力与吸力的有序排布实现持续动力输出，整体采用上下夹板配合长拉杆的框架式承载结构，上下层绝缘夹板通过四根对称布置的长拉杆完成锁紧固定，拉杆两端采用六角螺母配平垫的锁紧形式，可根据磁组堆叠的总高度灵活调整夹紧行程，适配不同磁块数量的组装需求。装置中部核心区域为环形排布的磁体安装位，红色标识的主磁块沿周向分层堆叠，蓝色标识的换向磁块嵌入主磁组的预留槽位内，通过磁块极性的错位排布形成连续的周向磁推力，驱动中心转轴完成旋转输出。中心转轴通过上下端的定位轴承座固定在上下夹板的中心位置，轴承座采用黄铜材质加工，既保证转轴旋转的同轴度，也可避免磁路漏磁对金属支撑件产生额外磁吸附阻力。从实际应用场景来看，这类磁动力结构可作为低转速小扭矩的动力源，适配小型演示装置、教学实验台的动力输入场景，也可作为新型动力结构的验证原型，供磁路设计人员调整磁块排布角度、磁隙间距参数，测试不同磁路布局下的输出扭矩与转速特性。设计过程中重点考虑了磁组的安装便捷性，每一层磁块都预留了定位卡槽，组装时可沿卡槽逐层推入，无需额外粘接即可完成磁块的周向固定，避免磁块在旋转过程中受离心力甩出。装置的安装边界可根据实际使用需求调整，上下夹板的四角预留了扩展安装孔，可直接固定在实验台架或者配套设备的安装面上，中心转轴的输出端预留了键槽结构，可直接连接联轴器、带轮等传动件，无需额外加工输出接口。磁组外侧设置了环形导磁屏蔽层，可减少磁路向外的漏磁量，避免周边金属零部件被磁化吸附，同时也能提升内部磁路的做功效率，减少磁能的无效损耗。整体结构没有复杂的精密加工件，所有零部件都可采用常规机加工方式制作，磁块采用市面通用的标准规格强磁，无需定制特殊形状磁体，完全具备实物复刻的结构基础，组装时仅需按照磁块极性标识逐层排布，调整好磁隙间距即可完成装配，适合作为磁动力研究的基础验证原型，帮助设计人员快速验证不同磁路方案的实际运行效果。
