双轴联动太阳方位追踪机械装置

这套追踪机构的核心价值在于把太阳方位角与高度角的连续变化，转化为两组减速齿轮输出轴的可控转动，从而让搭载平面始终正对入射光源。实际部署时，它既可以承载小尺寸光伏板，提升单位面积的日均受光量，也能搭载镜面，把窗口外的阳光反射到室内深处，在建筑采光改造中作为定日镜的执行端使用；更换负载后，还可用于赤道仪式的星体跟踪，满足长曝光天文拍摄对慢速、平稳指向的要求。

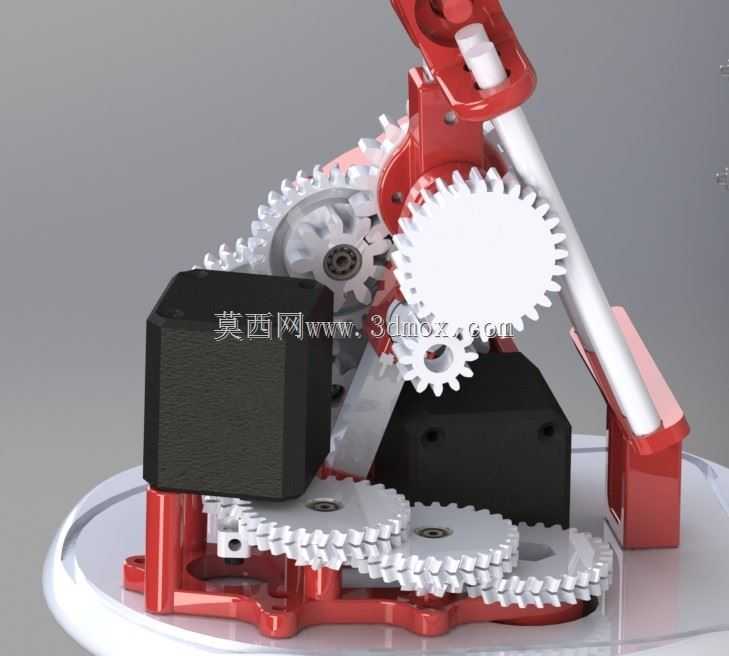

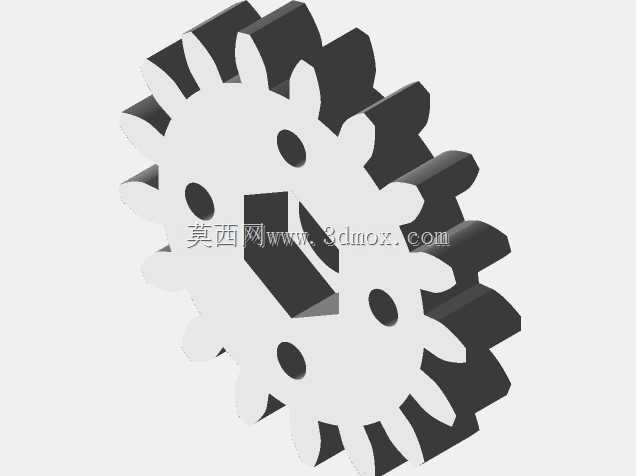

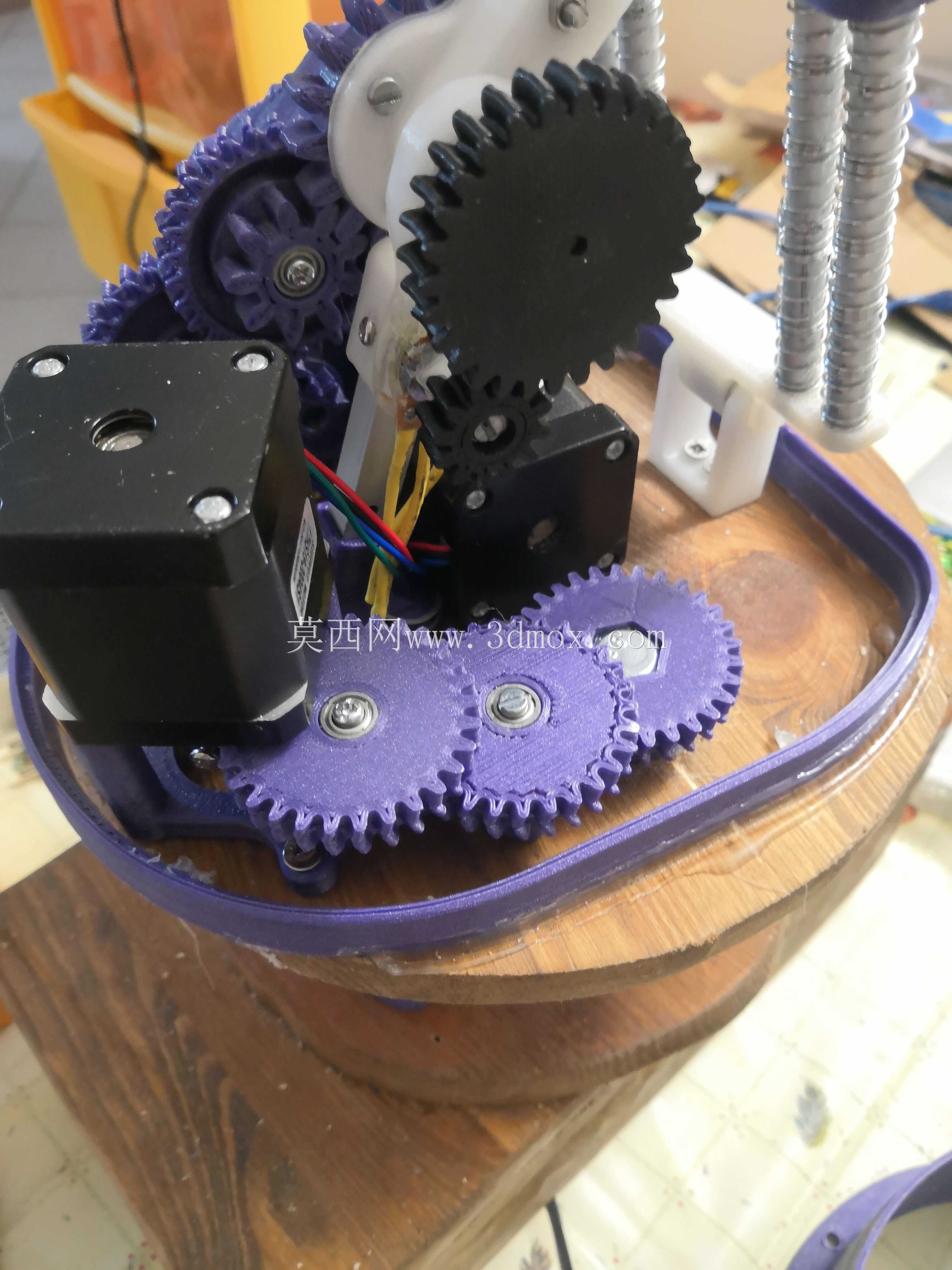

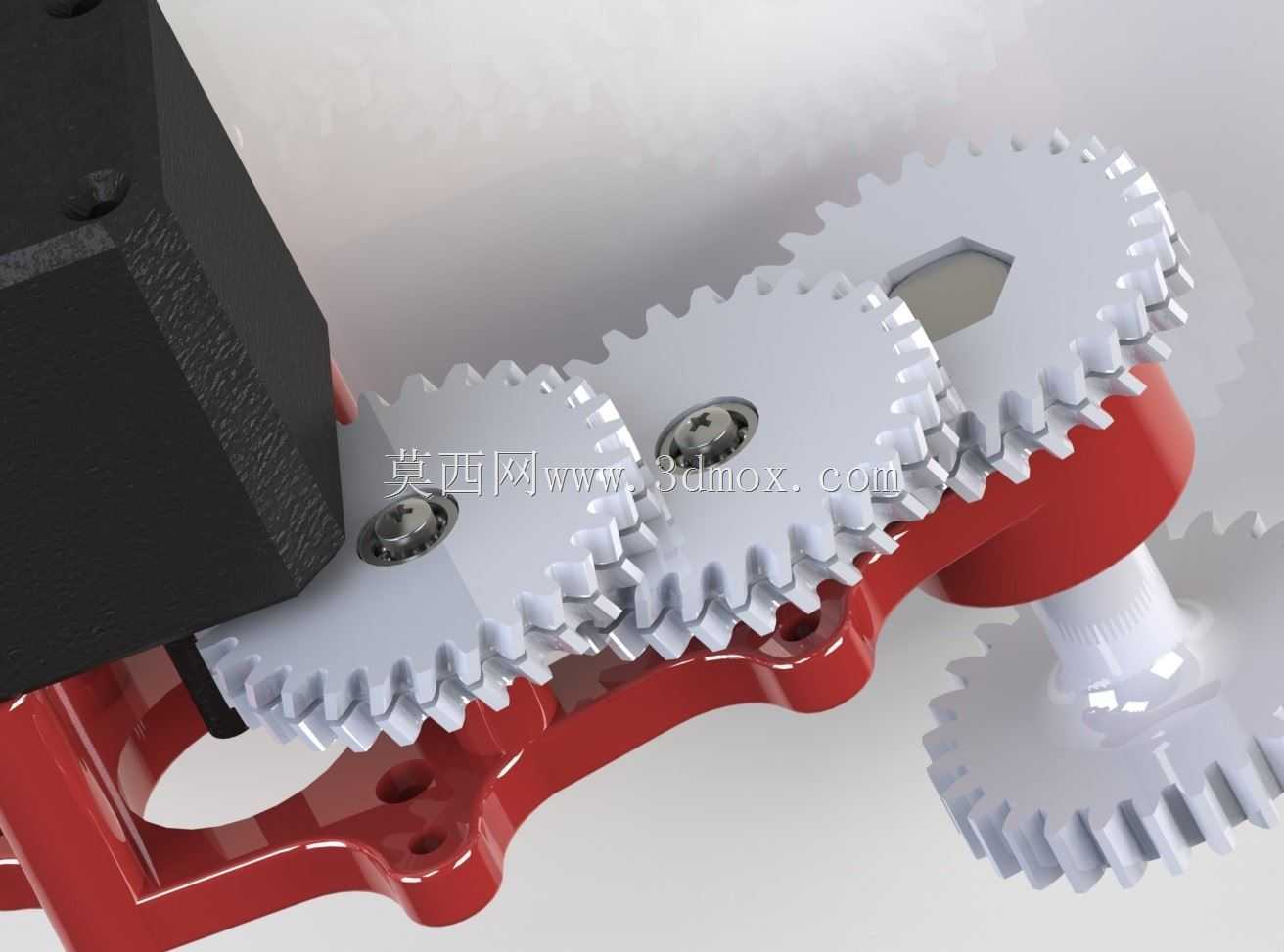

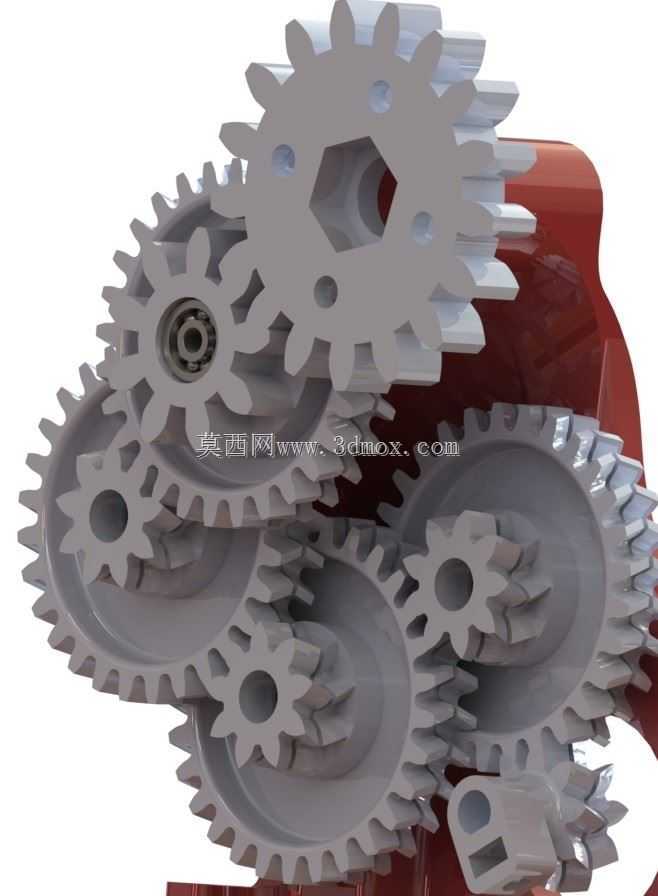

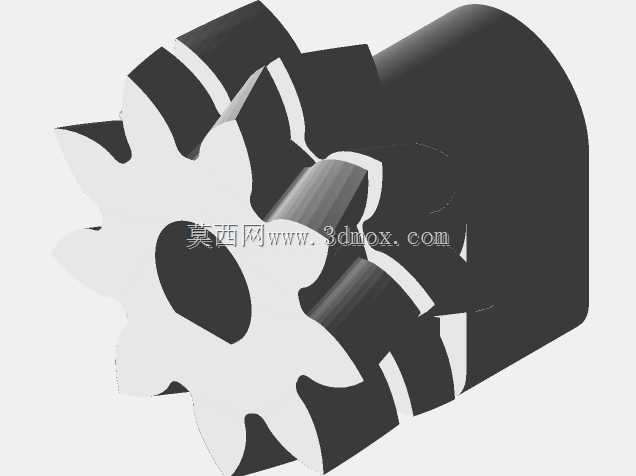

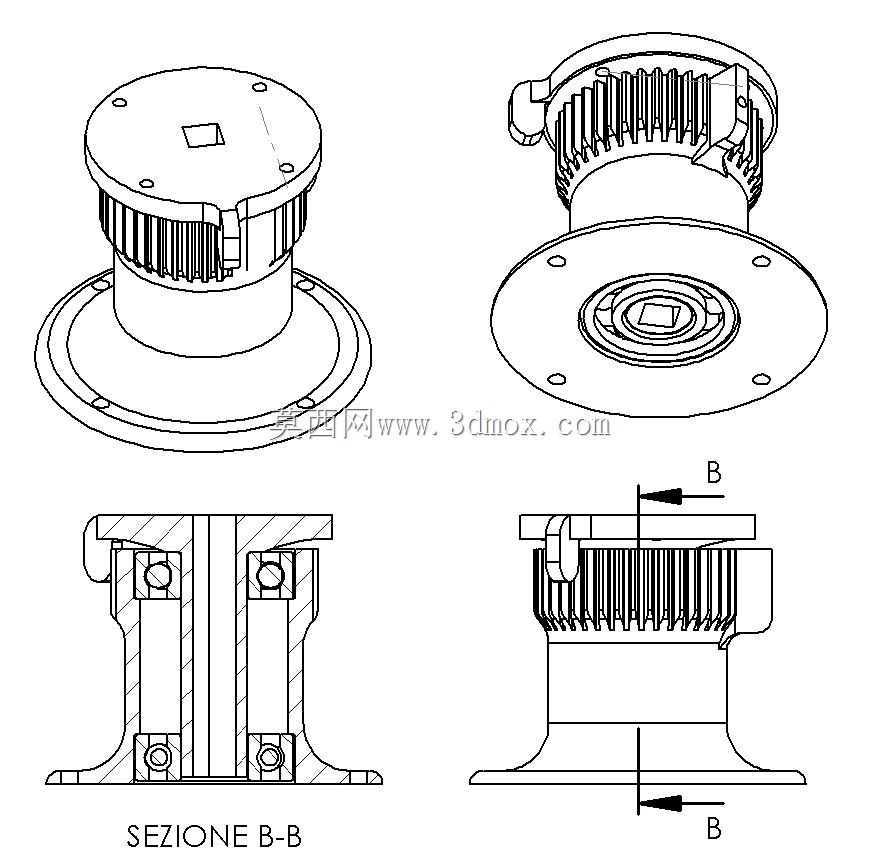

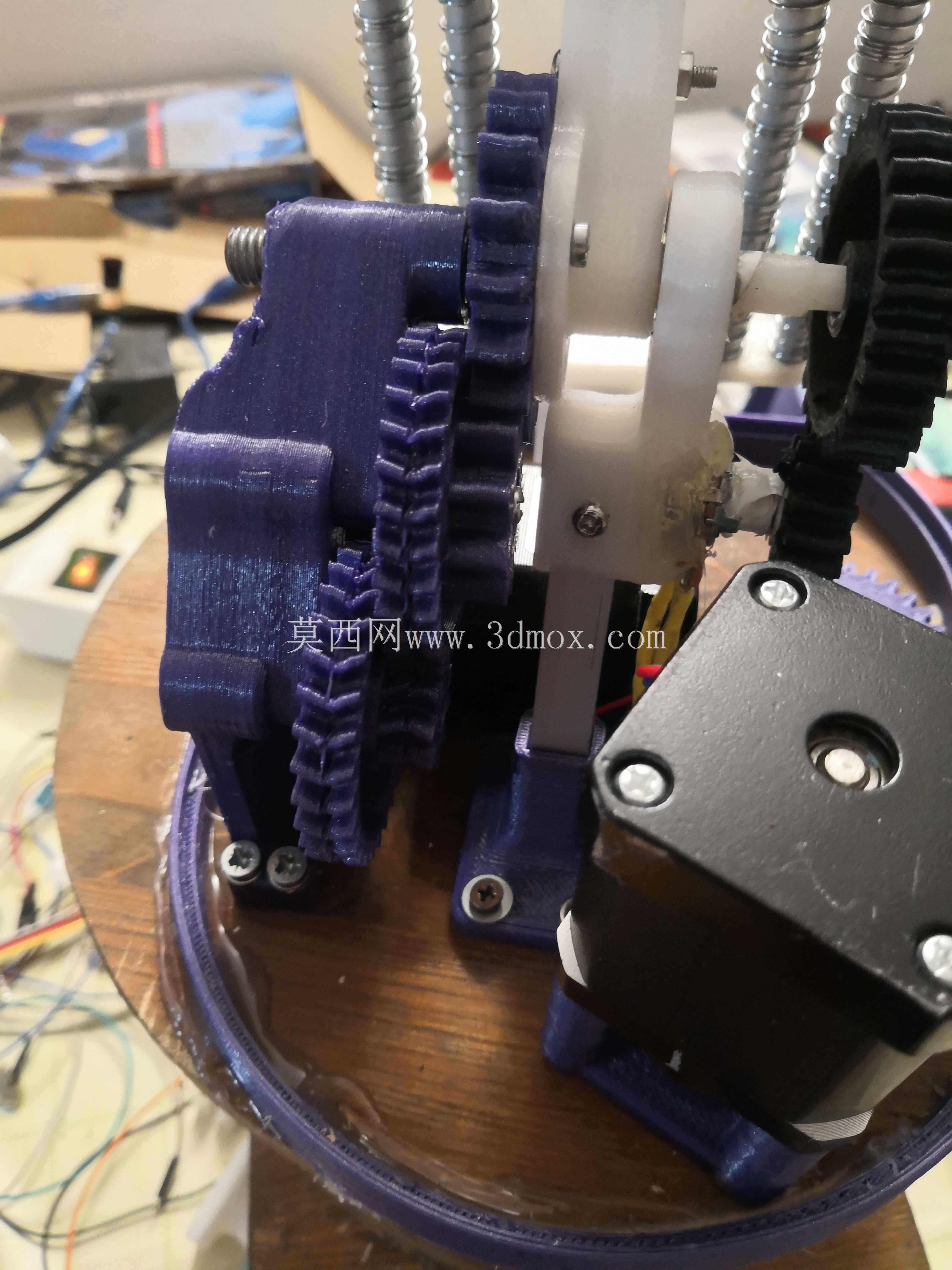

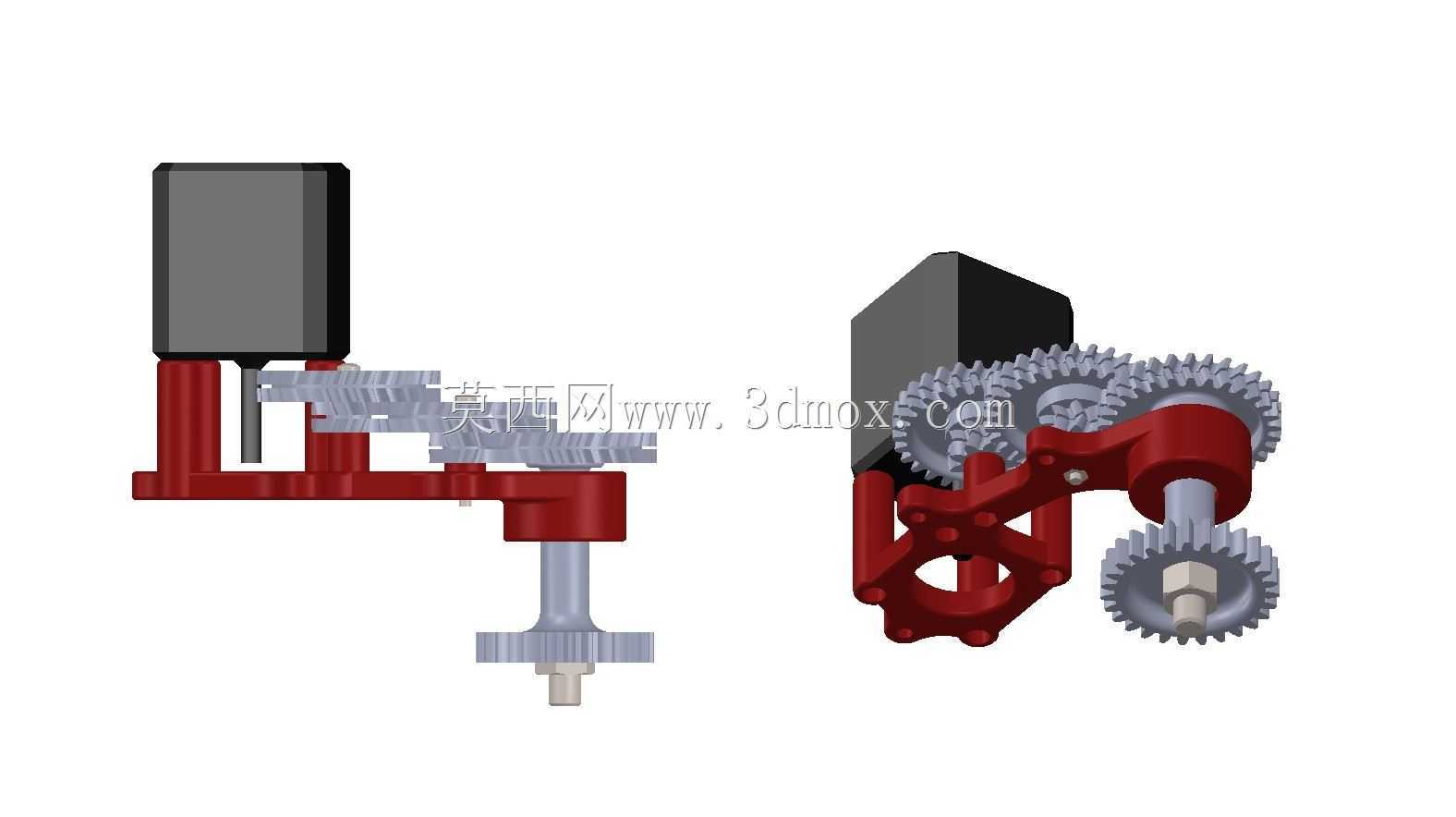

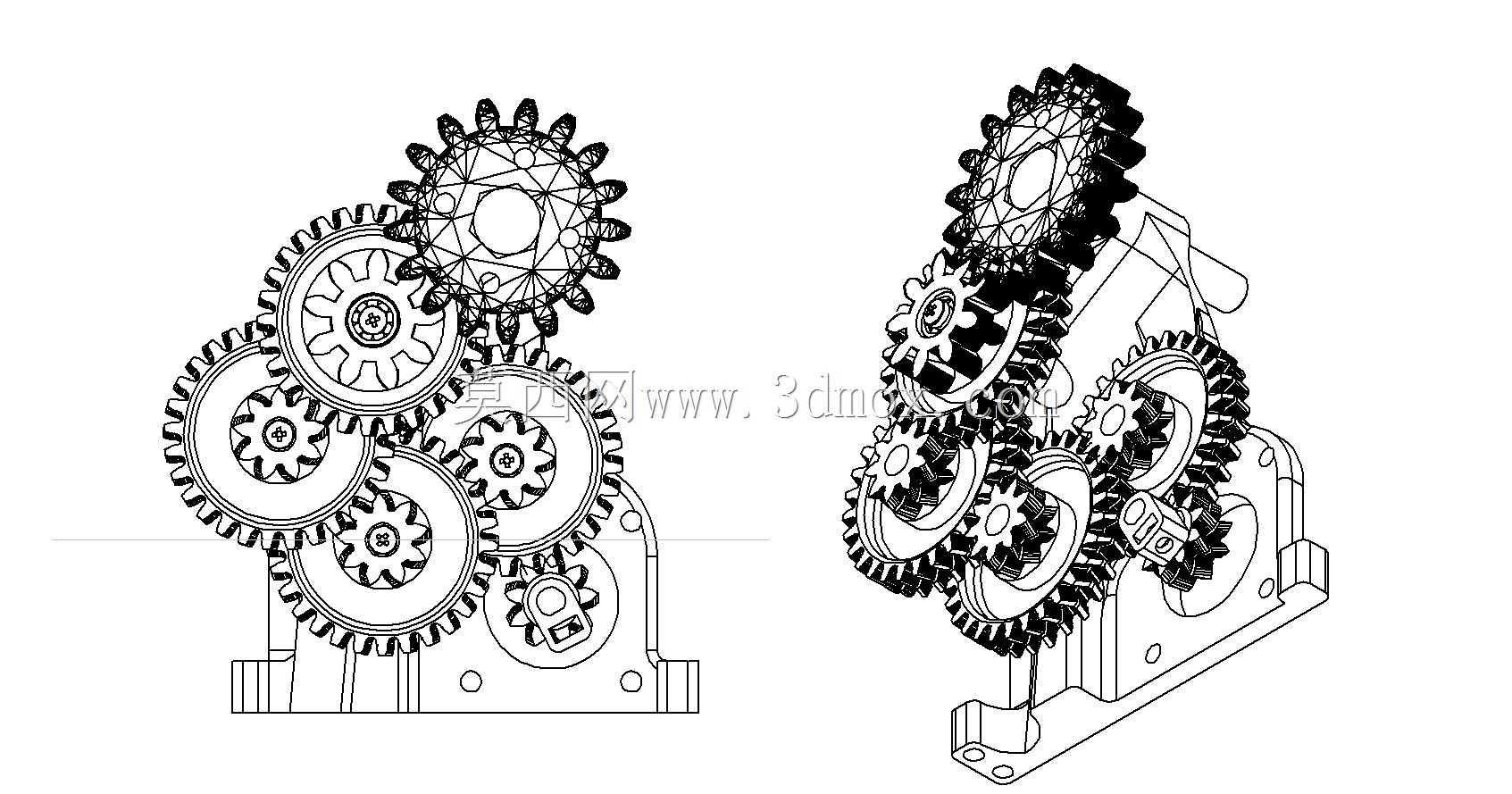

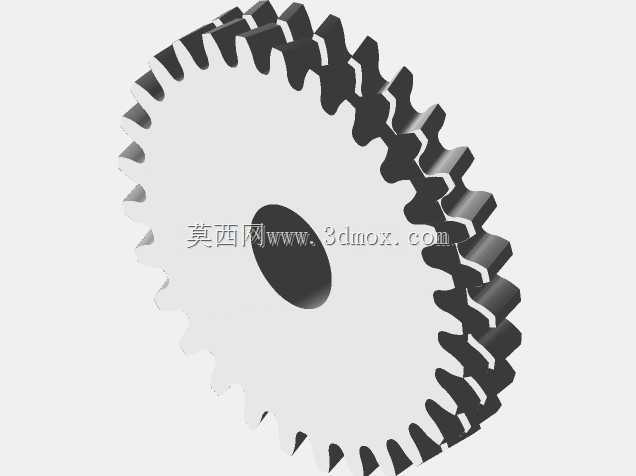

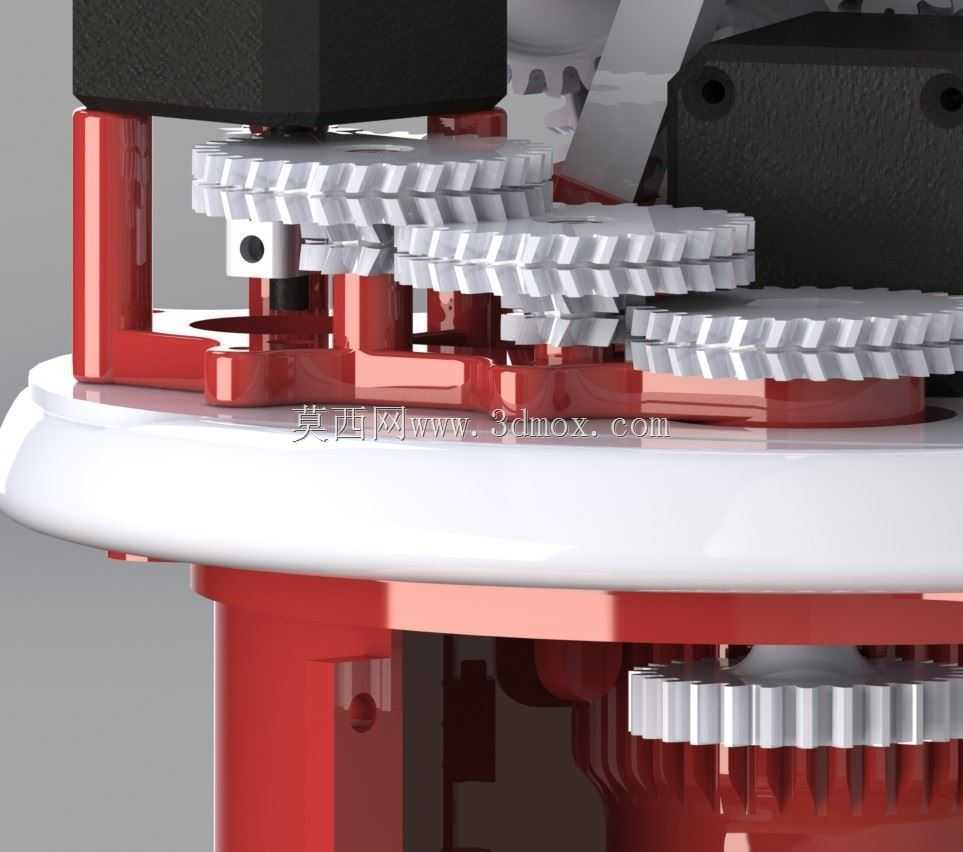

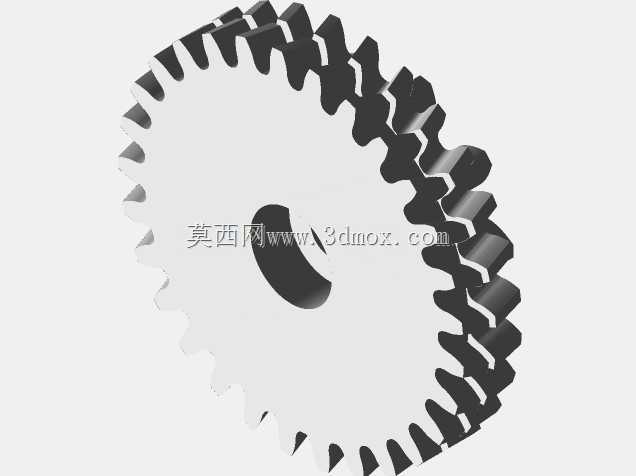

结构上采用层叠式布置，下层回转支承负责水平方位转动，上层俯仰支架负责高度角调整，两路动力均由小型步进或伺服舵机提供。舵机输出端先驱动小模数主动齿轮，再与多层紫色尼龙齿轮啮合，形成较大减速比，这样既降低了舵机所需保持扭矩，也让输出轴的角分辨率更细，能够平滑跟踪太阳每小时约十五度的视运动。齿轮系在设计时特意拉开了中心距并留出啮合侧隙，可补偿3D打印件的收缩误差，避免低温或积尘后出现卡滞。

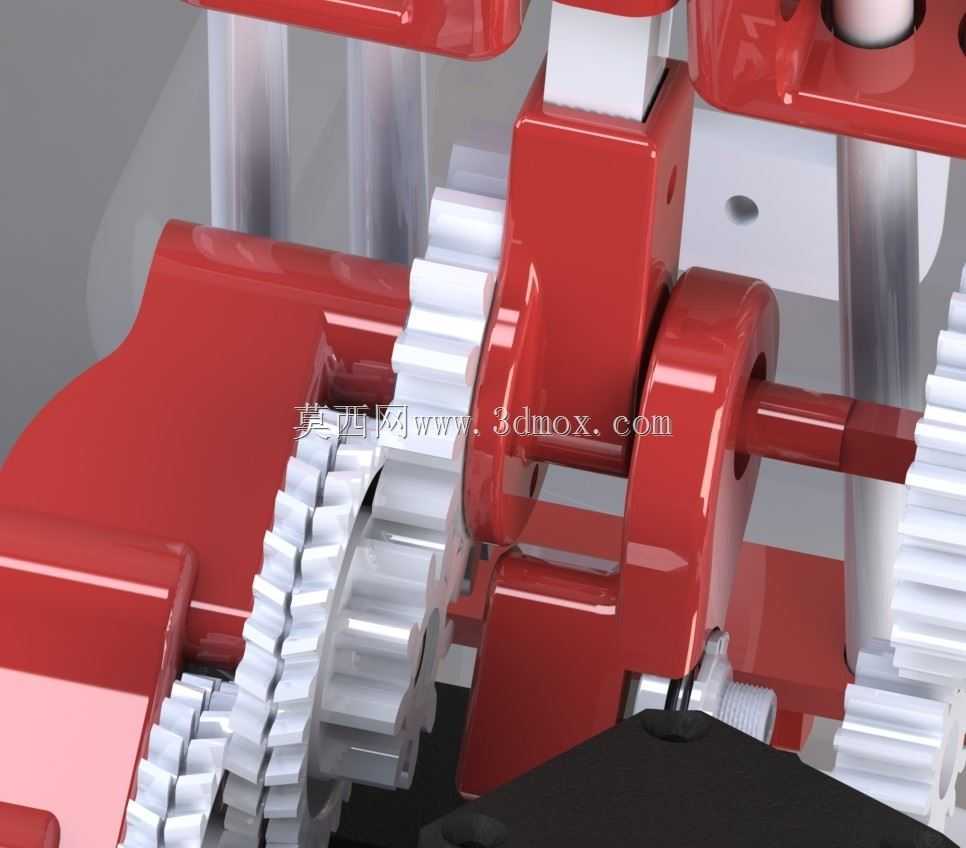

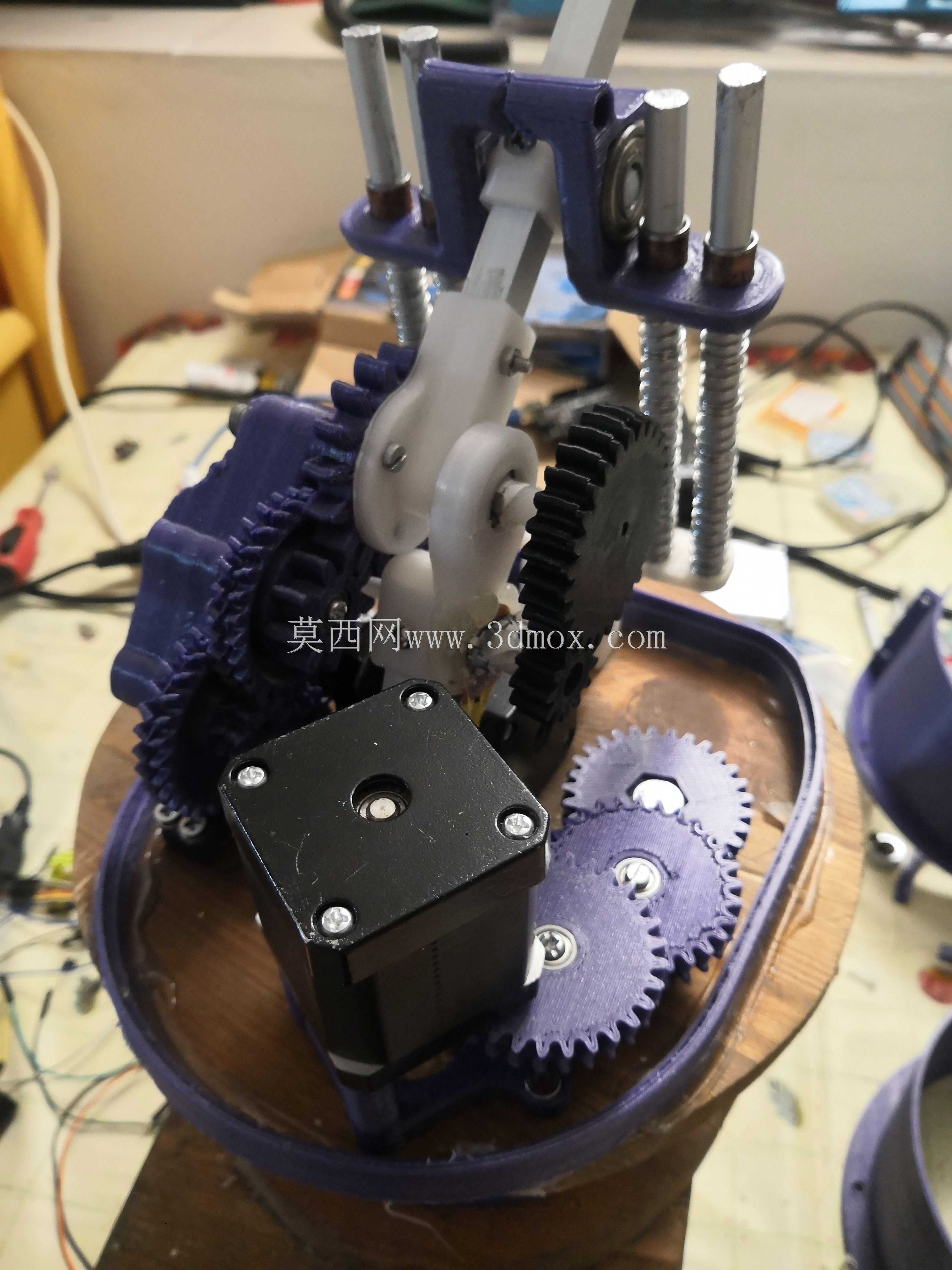

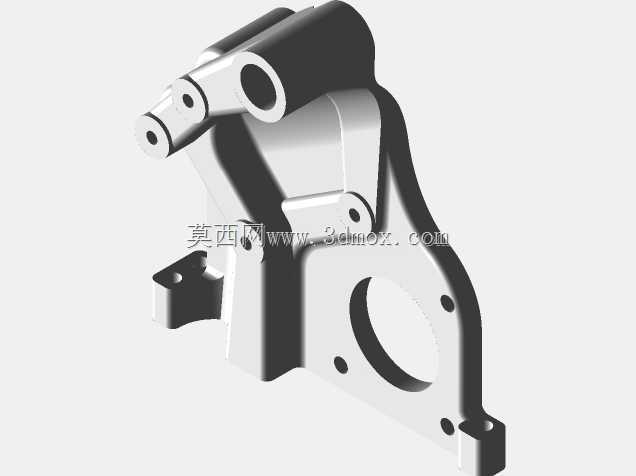

俯仰连杆采用白色摇臂与支架铰接，把旋转运动转化为承载板的角度抬升，铰接点处使用金属衬套，能减少塑料轴孔反复摆动带来的磨损。四周的银色导柱与弹簧组成预紧与限位结构，一方面消除回程间隙，另一方面在大风或意外触碰时提供缓冲，保护齿轮齿面不受冲击。黑色方形舵机嵌在圆形底板中央，接线沿底板边缘走线，整体重心落在回转中心附近，降低转动惯量对跟踪精度的影响。

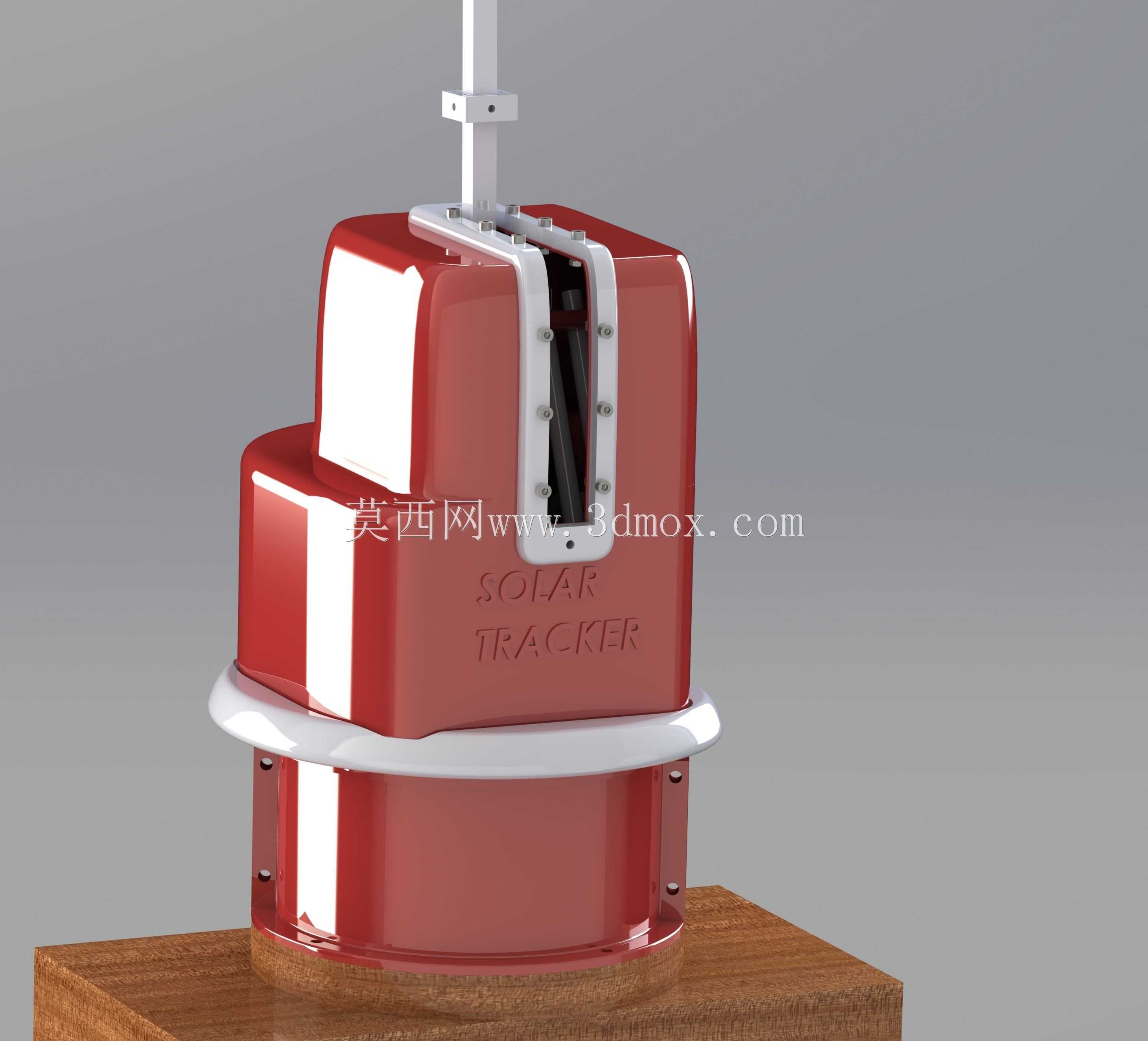

从安装边界看，圆形底座可直接固定在屋顶、阳台栏杆或自制三脚架上，外接光伏板或镜面时需核算负载重心是否落在支承范围内，并为导线预留随动弯弧，避免双轴转动时拉扯线缆。结构件多为打印件，适合小批量自制与迭代；在长期户外场景中，应重点关注齿轮磨损、舵机发热以及铰接点防尘，必要时将关键受力件替换为金属件，以提高整机寿命与指向稳定性。
