轴流结构通用风机管道送风组件

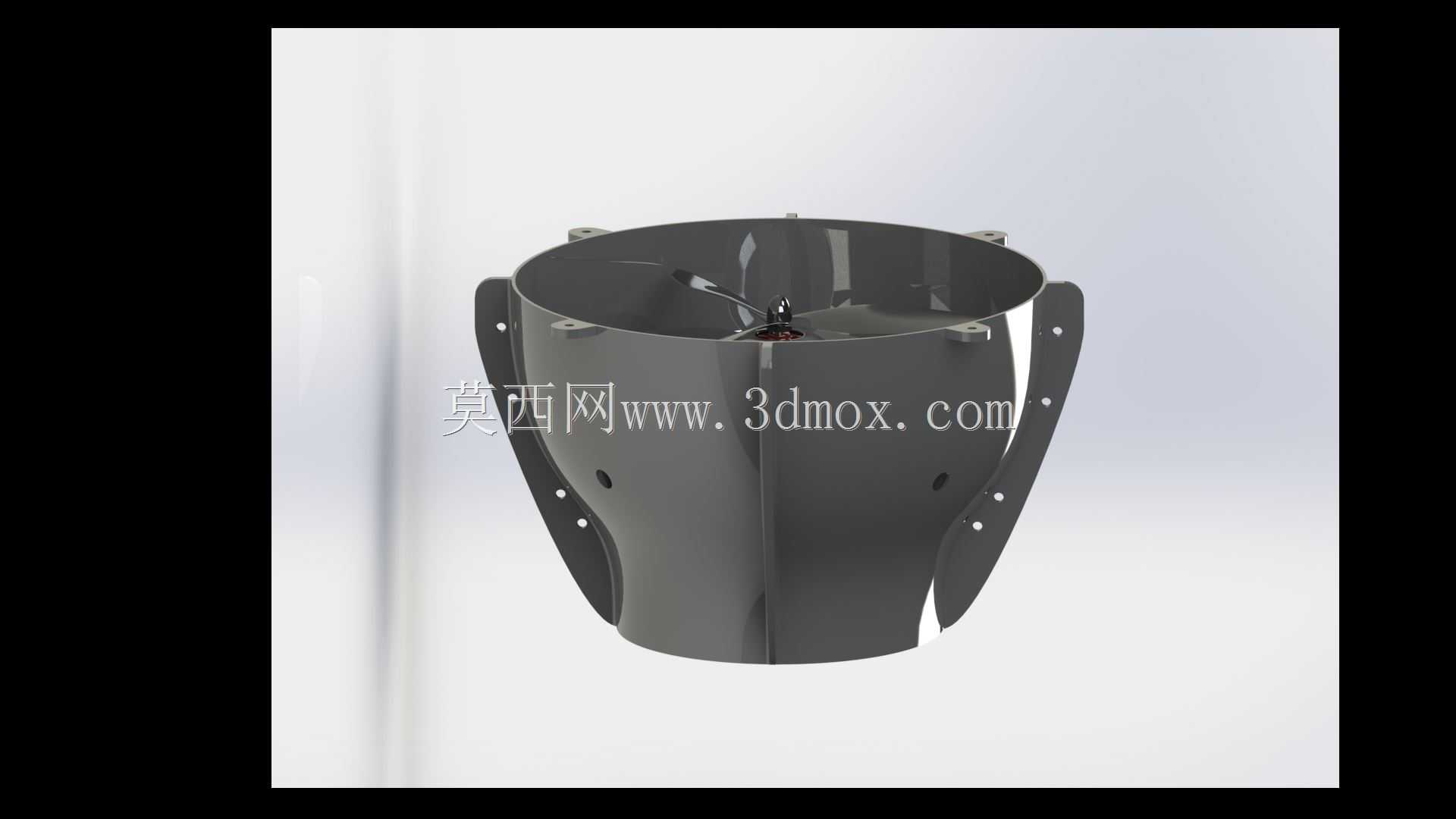

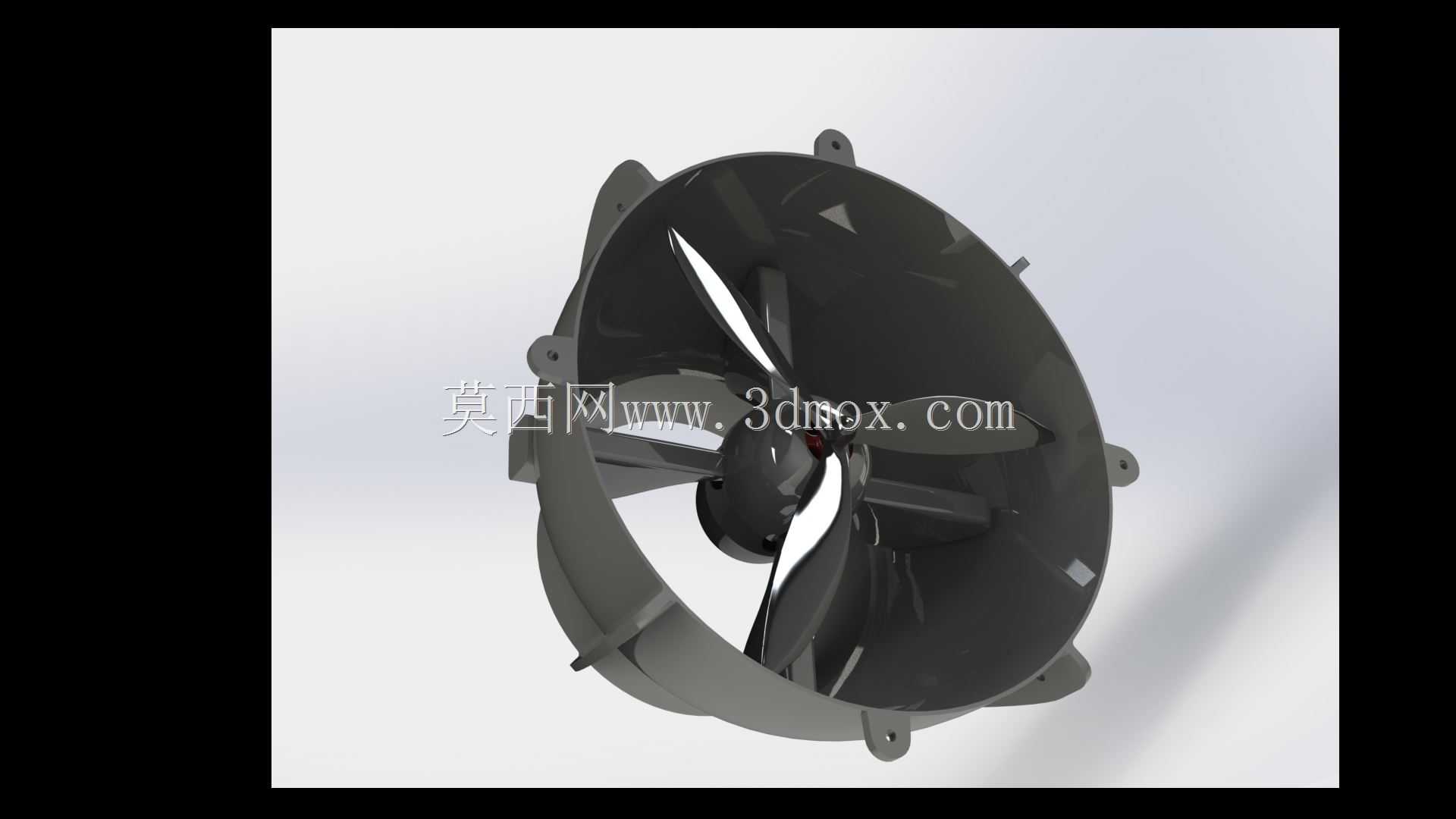

　　这套轴流结构的风机管道组件，核心适配小空间内的定向通风、气流输送场景，在小型干燥设备、桌面级吸气排风装置、密闭柜体散热、狭小空间换气等工况下都能直接匹配安装。从结构设计来看，整体采用一体化筒式风道搭配轴流风叶的布局，风筒外圈预留了带安装孔的固定耳位，安装时可直接通过螺栓穿过固定耳将整个组件固定在设备壁面或者管道对接端，不需要额外设计转接支架，能大幅减少现场安装的加工工作量。风叶采用多叶大扭角设计，叶型经过曲面优化，运转时气流沿风筒轴向直吹，不会产生多余的紊流损耗，在相同转速下能获得更高的送风效率，同时风叶边缘和风筒内壁的间隙控制在极小范围，避免气流回流损失，保证鼓风、吸气工况下的风压稳定性。

　　从安装边界来看，风筒主体为等径直筒结构，对接端可直接适配同直径的圆形通风管道，不需要做变径处理，固定耳沿风筒外圈周向均匀分布，安装孔的位置公差经过合理预留，即使对接面存在小范围的安装偏差，也能通过螺栓的微调余量完成装配，不会出现孔位错位无法安装的问题。风叶的轮毂部分做了流线型导流处理，气流经过轮毂位置时不会产生乱流，能有效降低运转时的气动噪音，适合对噪音控制有一定要求的室内设备配套场景。

　　在功能适配性上，这套组件既可以作为鼓风部件使用，为干燥腔体、送风管道提供正压气流，也可以反向安装作为吸气部件，配合管路完成焊烟抽吸、废气排出、粉尘收集等作业，不同工况下只需要调整电机的转向即可切换工作模式，不需要改动主体结构。风筒的壁厚经过强度校核，在常规通风风压下不会产生形变，固定耳的厚度和连接强度也能满足长期运转的振动耐受要求，不会因为长期振动出现固定耳断裂、组件移位的问题。

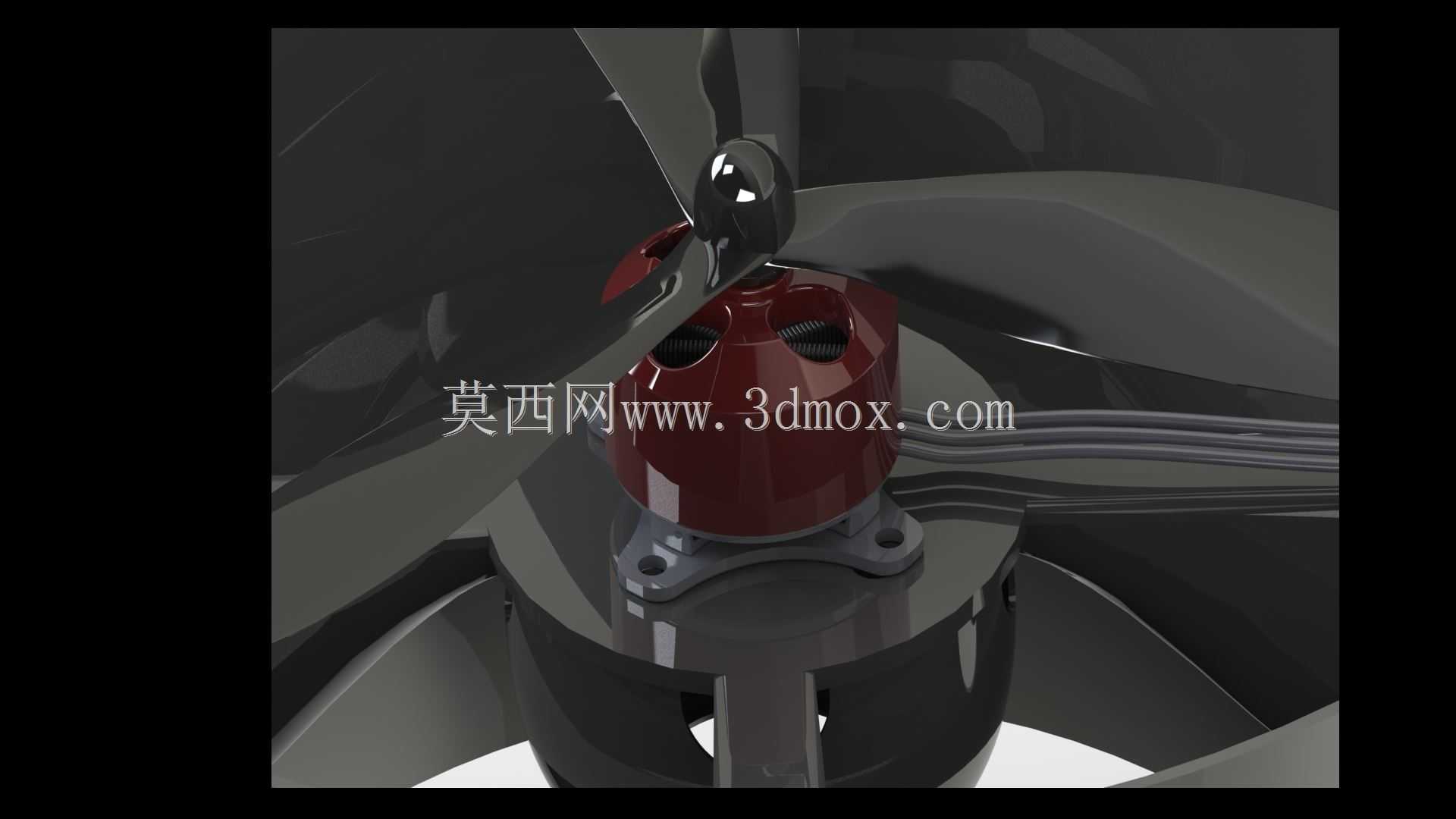

　　设计过程中优先考虑了部件的通用性，整体结构没有特殊的异形结构，不管是注塑开模还是3D打印小批量制作都能快速实现，风叶和风筒的配合尺寸经过反复校验，装配时不需要额外做修配，风叶和电机轴的连接位采用标准的轴孔配合加顶丝固定的结构，适配常规规格的无刷电机，用户可以根据自身的风压、风量需求匹配对应转速、功率的电机，不需要对风叶或者风筒结构做二次修改。在实际配套使用时，这套组件可以直接嵌入到设备的通风回路中，两端对接管道后就能形成完整的通风通路，不需要额外加装导流结构，风筒本身的直筒结构也能减少风阻，让气流输送过程中的压力损失降到最低。针对干燥设备配套场景，组件的风叶表面做了顺滑处理，不容易附着粉尘，长期在带有少量粉尘的气流环境下工作也不会因为积灰导致风叶动平衡失效，减少后期维护清理的频次。针对吸气排风场景，组件的安装耳位设计在风筒的进风端侧，安装时从设备外侧穿入螺栓即可完成固定，后期维护拆卸时不需要拆解设备内部的管路，就能直接将风机组件拆下清理或者更换，大幅降低运维的操作难度。
