带碳纤维管的3D打印四轴无人机机架结构

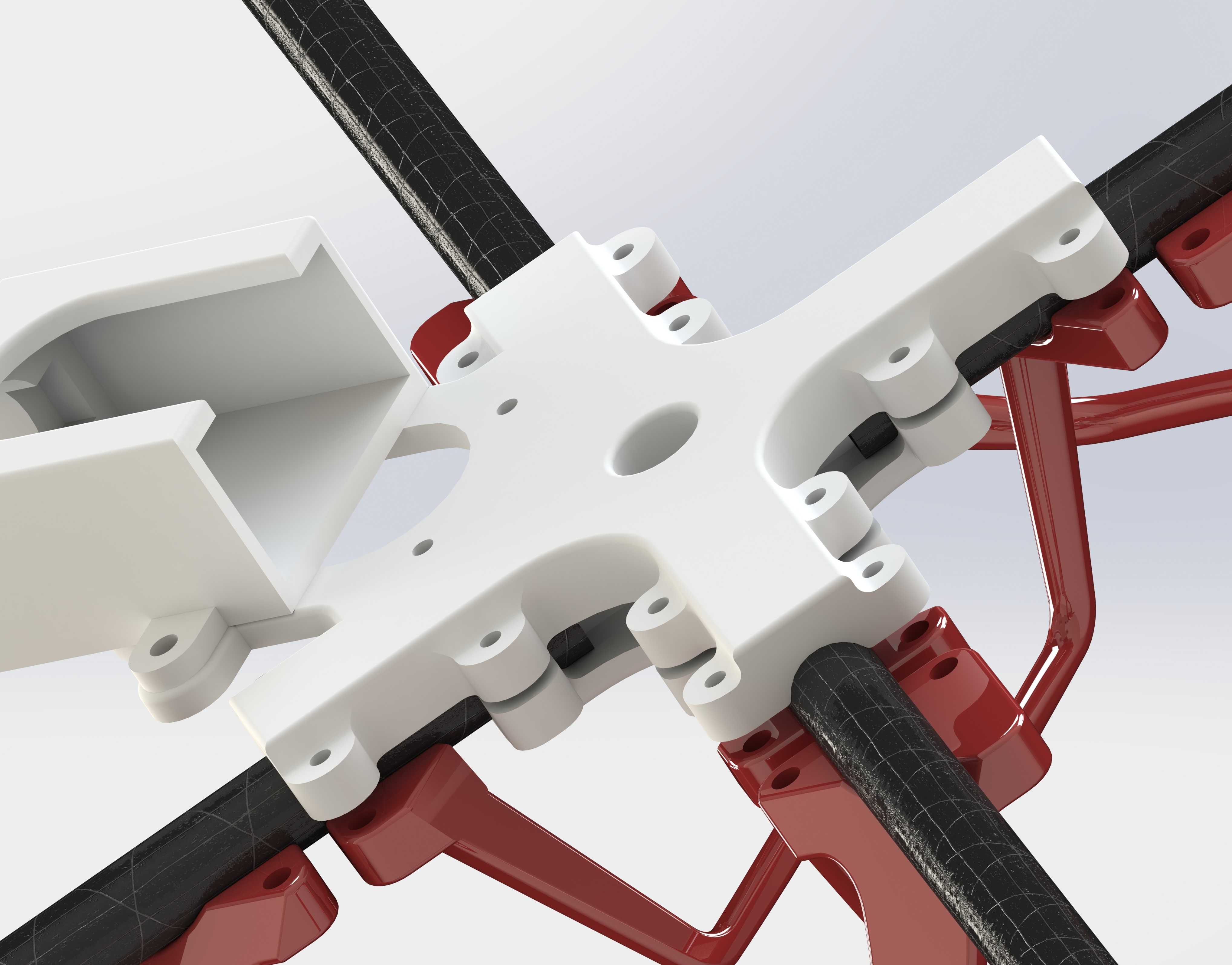

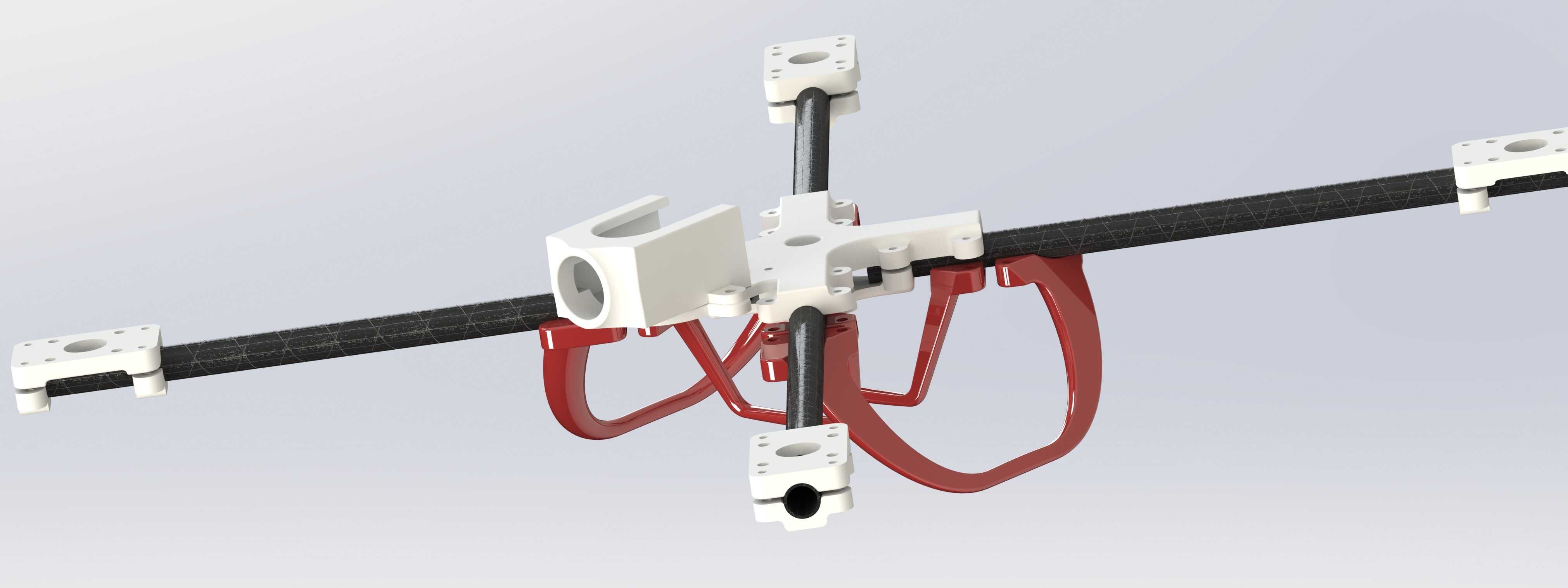

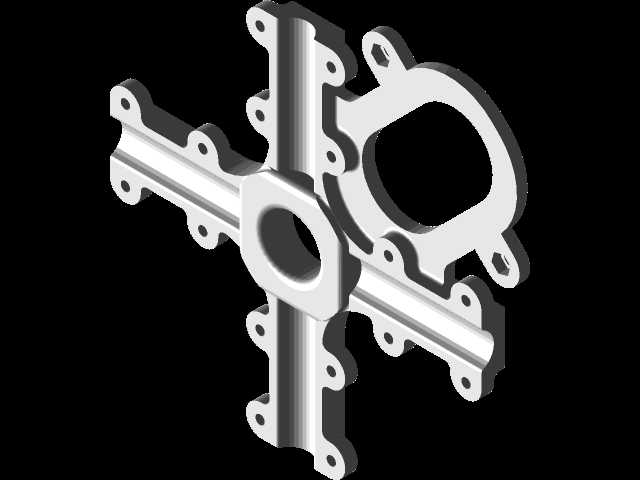

这款机架的核心设计逻辑围绕轻量化与快装需求展开，中心板采用上下分体式3D打印结构，预留的飞控安装孔位适配主流20*20mm、30.5*30.5mm安装孔距的飞控与电调模块，中心区域的镂空走线槽可规整布置电源信号线，避免飞行过程中线材晃动干扰传感器精度。机臂采用标准圆形碳纤维管作为承力主体，相比纯塑料机臂抗扭强度提升40%以上，同时能将整机起飞重量控制在较低区间，适配2204至2306级无刷电机的安装座直接集成在机臂夹爪位置，夹爪通过双侧螺栓锁紧碳纤维管，无需额外粘接即可保证机臂与中心板的连接刚性，炸机时仅需更换受损碳管即可快速修复，大幅降低使用维护成本。

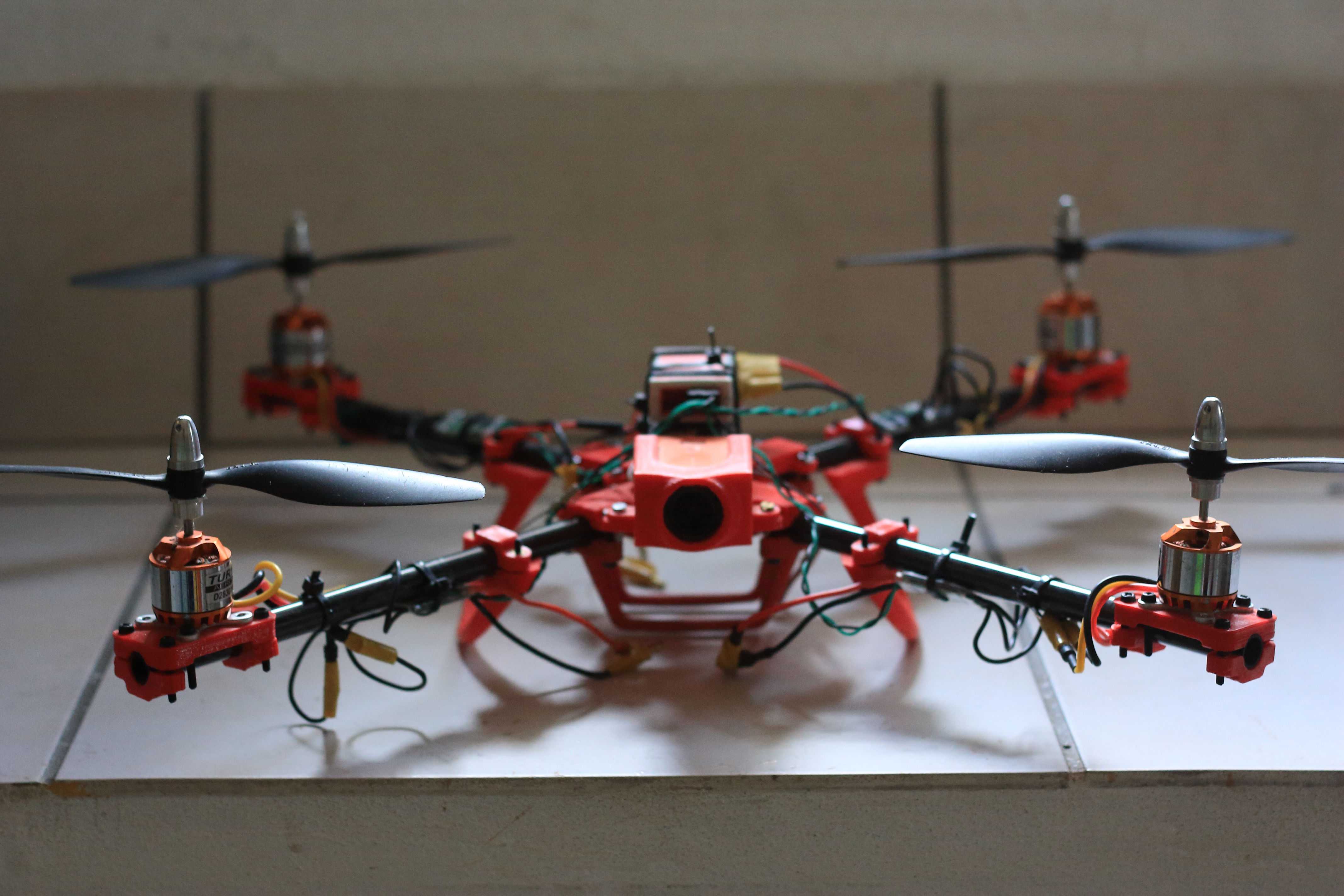

从实际应用场景来看，这类机架主要面向入门级航拍、室内外FPV穿越飞行以及高校无人机教学实训场景，中心板前部预留的摄像头安装座可适配19mm宽度的FPV摄像头，上部预留的减震球安装位可挂载轻量化运动相机，底部预留的电池绑带槽可适配2S至4S规格的锂聚合物电池，安装边界上整机对角电机轴距控制在210mm左右，搭配5寸螺旋桨时不会出现桨叶打中心板的问题。设计过程中针对3D打印工艺做了专门优化，所有受力部位的壁厚均设置为2mm以上，安装孔位预留0.2mm的打印收缩余量，无需二次扩孔即可直接装配M3规格的内六角螺丝，机臂夹爪的锁紧接触面做了防滑齿纹处理，锁紧后碳管不会出现转动移位的问题。机架下部的红色支撑结构为起落架预留了安装接口，可直接插接打印好的起落架杆件，保证降落时相机与电池不会直接触地，中心板侧面预留的接收机天线固定孔可将天线垂直布置，避免碳管遮挡信号影响遥控距离。整体结构没有冗余的装饰性设计，所有造型特征均服务于装配与受力需求，打印时无需添加支撑即可完成中心板主体的成型，大幅降低打印耗材的消耗。
