手动式真空排水作业装置结构设计

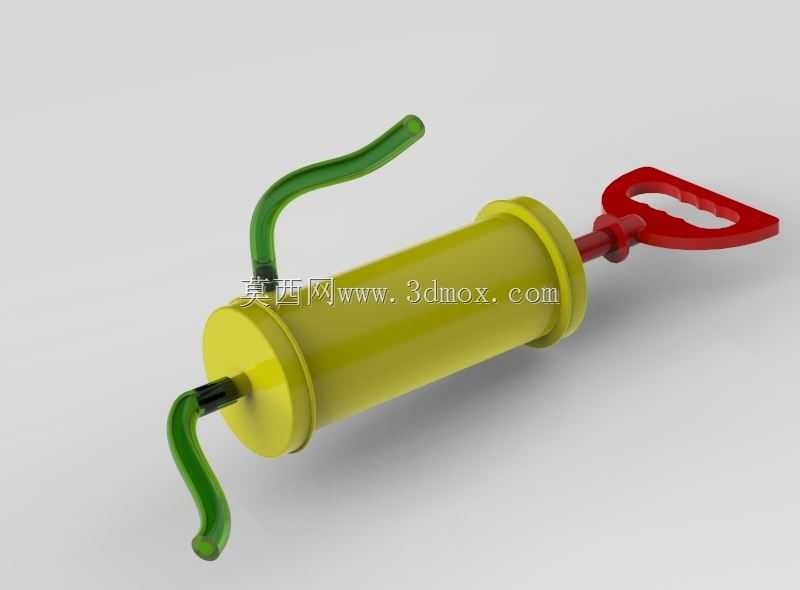

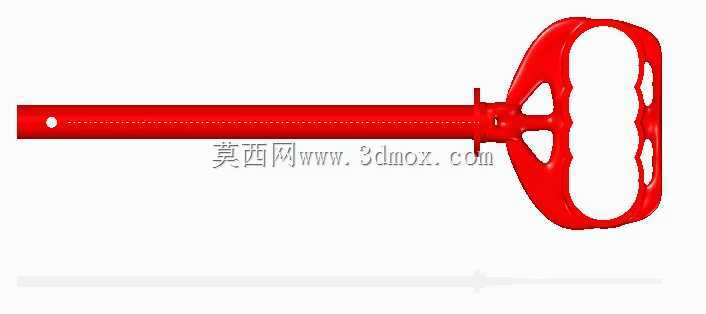

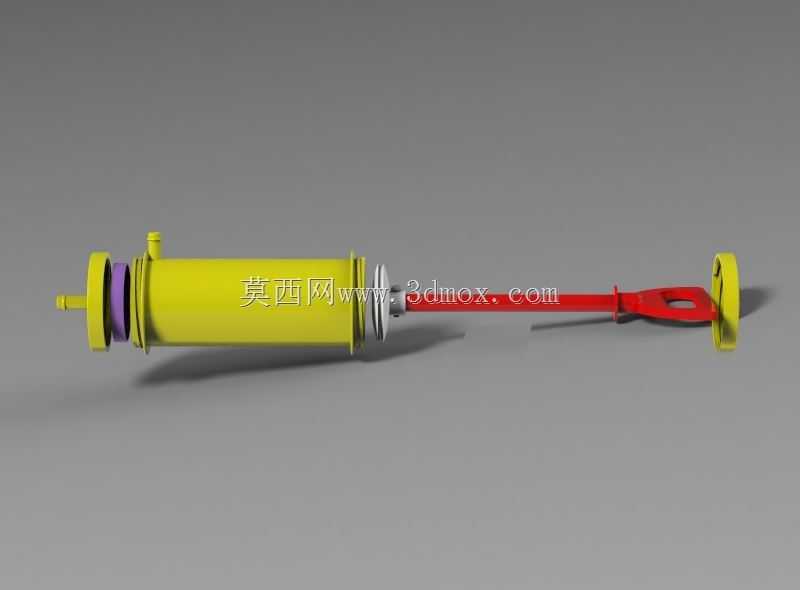

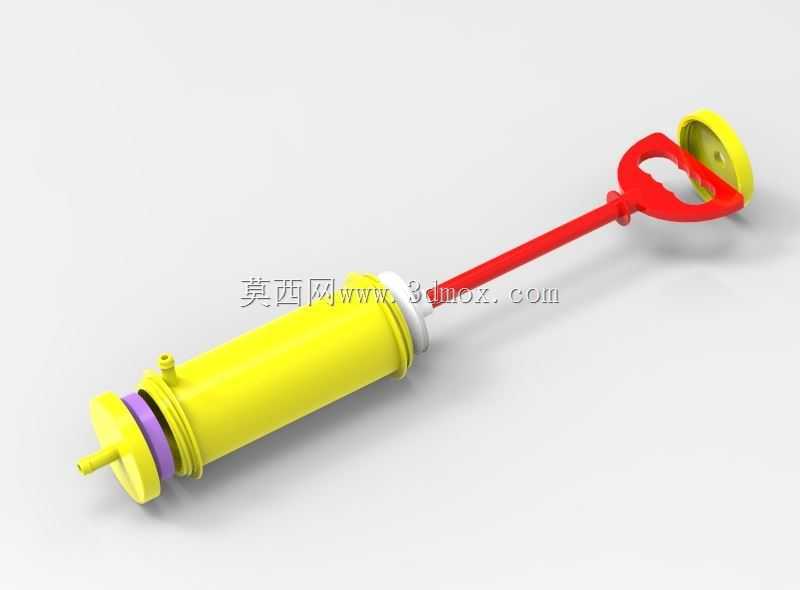

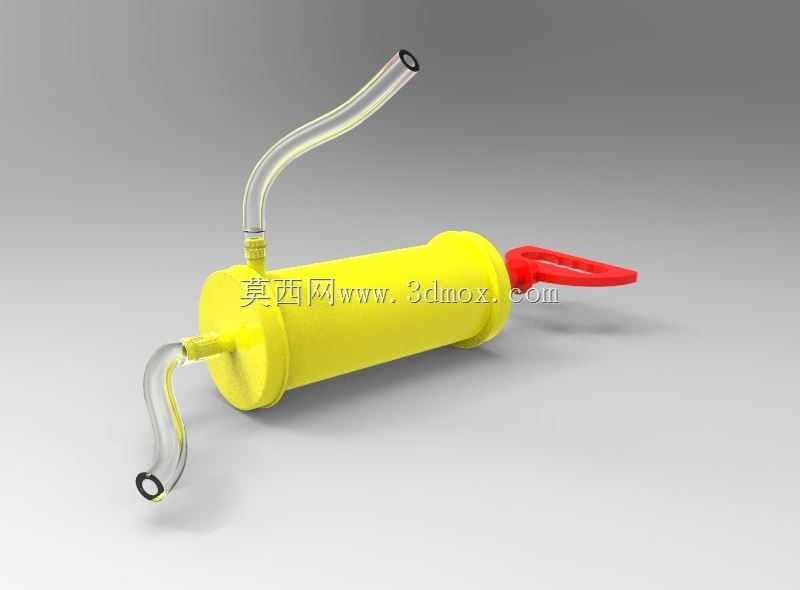

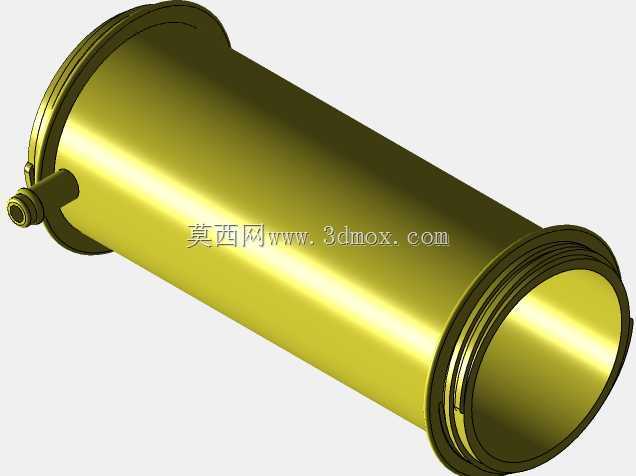

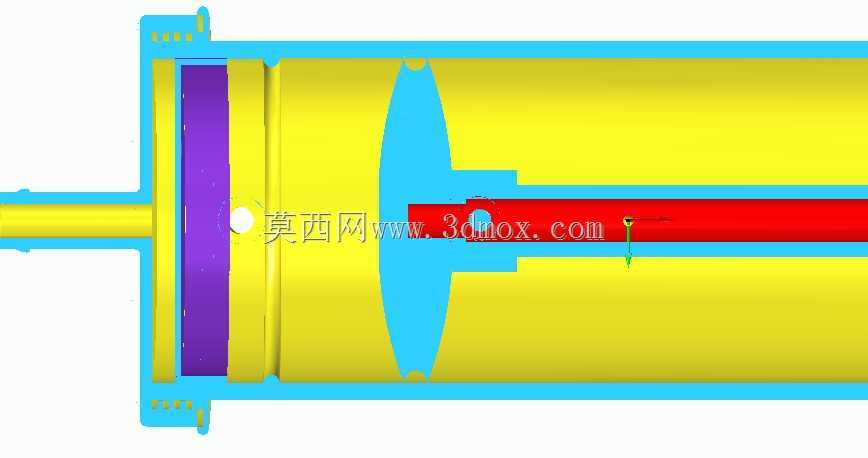

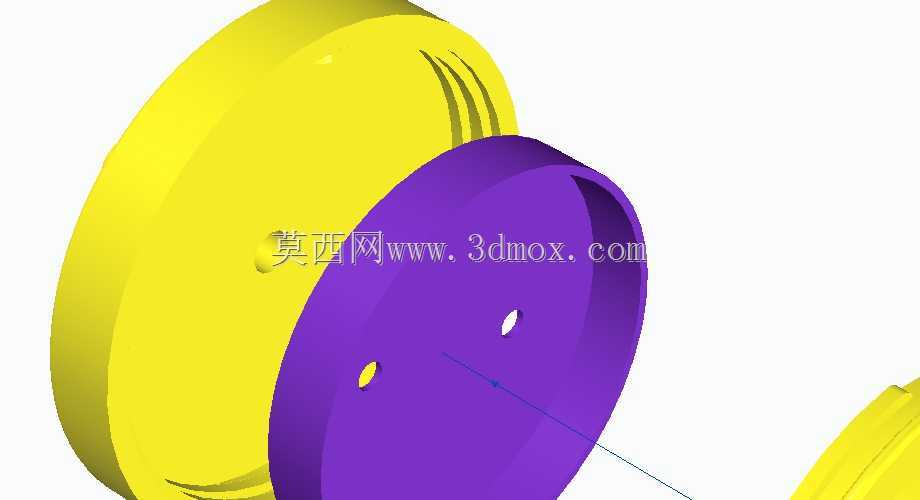

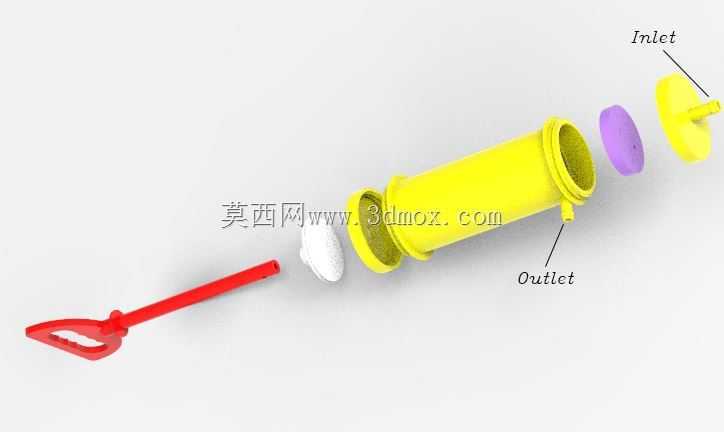

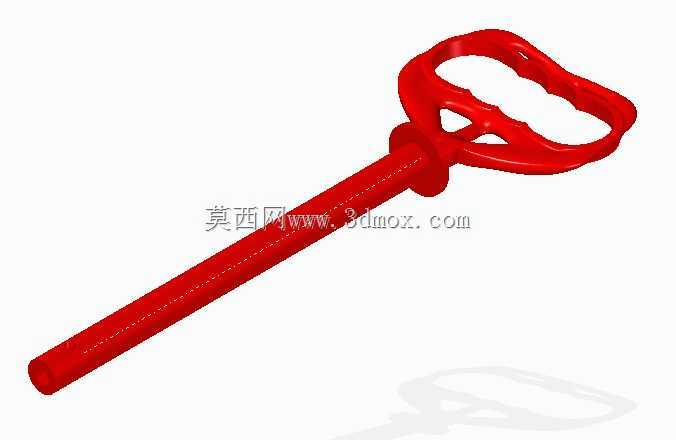

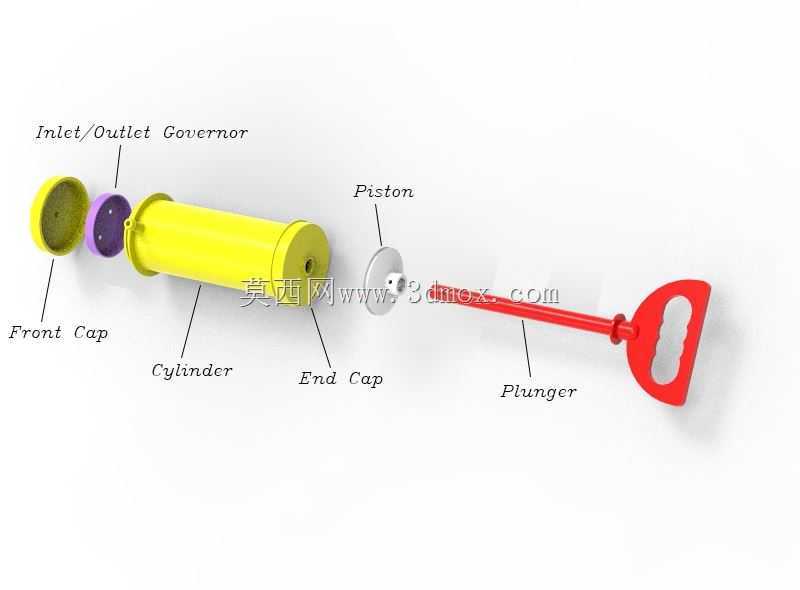

这款手动真空排水装置的设计初衷，是解决无供电场景下狭小空间的积水抽吸难题，在日常运维、家居清理、小型养殖场景中都有明确的适配空间。比如家居环境中清除水族箱底隙积水、充气池残留存水，或是户外作业时清理设备缝隙、沟槽内的积存液体，无需外接电源即可完成作业，适配没有供电条件的临时作业场景。从结构设计逻辑来看，装置采用活塞式抽吸核心结构，搭配内置的调速换向部件实现连续的抽吸排水动作，当活塞向后拉动时，腔体内形成负压，此时出口通路被调速部件封堵，进口通路开启，外部积水顺着连接管路被吸入腔体；当活塞向前推动时，调速部件同步移位封堵进口，打开出口通路，将腔体内积存的液体从出口管路排出，往复扳动尾部的操作手柄即可完成连续的排水作业，整个动作循环无需额外电气控制，纯机械结构即可实现流体的单向输送。装置的进出水口统一适配直径10mm的柔性管路，安装时仅需将对应长度的透明软管分别插接在进出水接头上即可，无需额外的紧固件辅助密封，依靠接头的锥面结构即可实现管路的可靠连接，软管可根据作业需求弯曲调整角度，能够深入普通排水工具无法抵达的狭窄缝隙、角落位置，将积存的积水彻底抽吸排出。外形上装置主体采用圆柱型腔体结构，握持部位贴合手部施力角度，尾部的红色操作扳杆延伸出足够的力臂长度，操作时无需施加过大的握力即可带动活塞完成全行程移动，整体结构紧凑，存放时不占用过多空间，日常可放置在工具箱内随取随用。不同于电动抽吸设备需要定期维护电池、检查电路，这款纯机械结构的排水装置没有易损的电气部件，仅需在长期使用后检查活塞密封圈的磨损情况即可，日常使用故障率极低，适配零散、非连续的积水清理作业需求，针对少量、分散的积水点位，无需准备冗长的供电线路，拿起即可开展作业，大幅提升零散积水清理的作业效率。
