双端带孔花键连接连杆结构设计

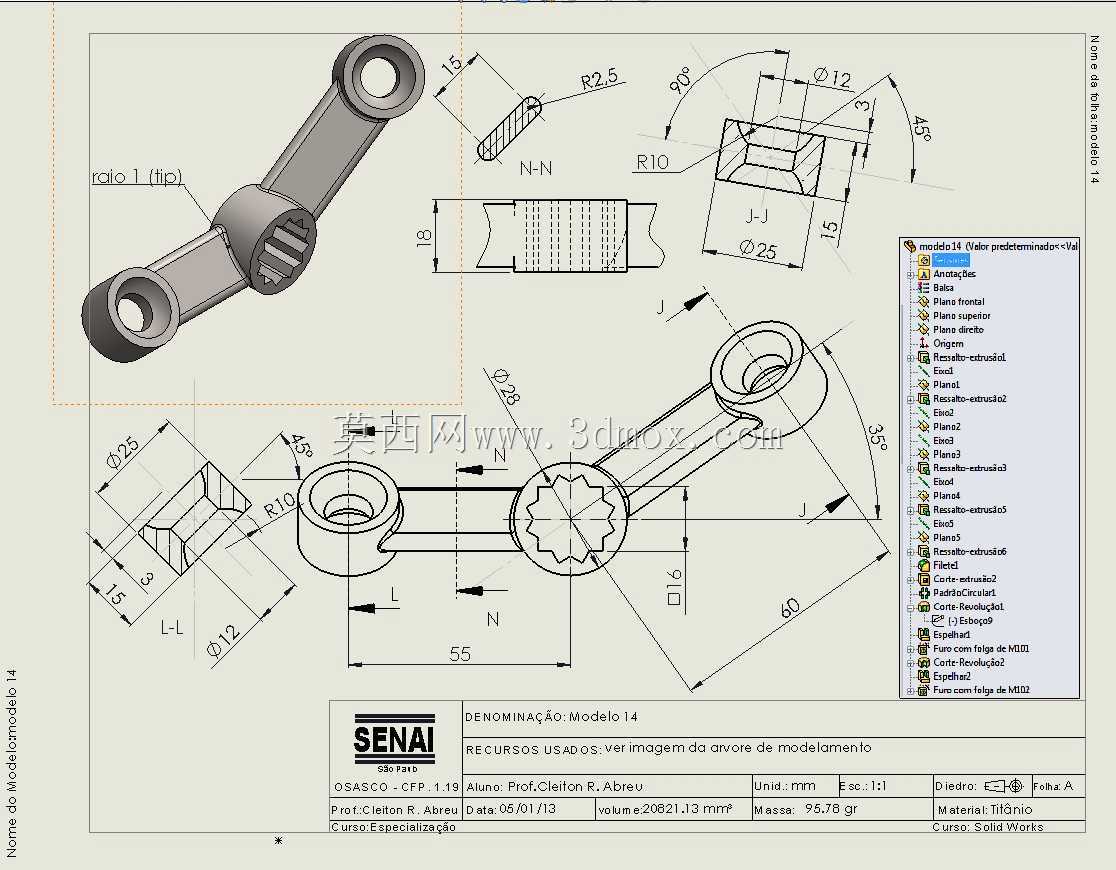

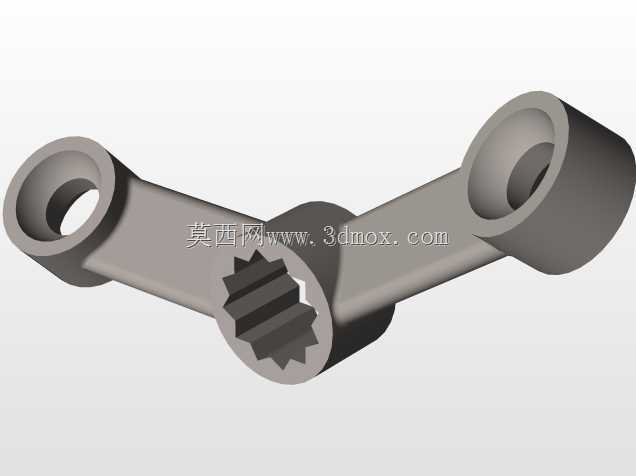

该连杆构件属于传动系统中的核心传力部件，常见于中小型内燃机配气机构、手动棘轮扳手传动组、轻工机械间歇进给机构等场景中，承担动力传递、行程转换、扭矩输出的核心作用。从结构设计逻辑来看，构件采用双端环形铰接孔搭配中部花键啮合段的布局，两端的同轴孔用于穿装铰接销轴，分别连接动力输入端与执行输出端，中部的外花键齿形结构可与配套的内花键套啮合，实现扭矩的同步传递，同时允许连杆在摆动过程中与花键套产生相对轴向滑移，补偿传动过程中的安装误差与运动位移偏差。从尺寸边界来看，构件整体总长控制在60mm范围内，两端铰接孔直径为12mm，孔端外圆直径25mm，中部杆身采用变截面过渡设计，靠近孔位的位置做R10圆弧过渡，避免应力集中导致的构件断裂，杆身最窄处厚度3mm，搭配R2.5的棱边圆角，既保证了结构强度，又尽可能降低了构件自身重量。花键段采用16齿矩形花键结构，齿形公差按照通用传动级精度设计，啮合间隙控制在0.02-0.05mm之间，既保证传动过程无明显旷量，又不会因过盈配合导致装配卡滞。在实际应用场景中，这类连杆如果用于手动工具领域，可搭配棘轮结构实现小空间内的螺栓拆装作业，花键结构可快速更换不同规格的工作头，两端铰接结构允许工具在受限空间内调整施力角度；如果用于小型内燃机配气机构，该构件可将凸轮轴的旋转运动转换为气门的直线往复运动，花键段的滑移设计可自动补偿气门热胀冷缩产生的长度变化，避免气门关闭不严的故障。设计过程中针对杆身的受力薄弱点做了加厚处理，在孔位与杆身的连接位置增加了1.5mm的加强凸台，经受力仿真验证，在承受150N·m的瞬时冲击扭矩时，构件最大应力值低于材料屈服强度的60%，满足长期循环载荷下的使用要求。构件的所有棱边均做了倒角或圆角处理，去除加工毛刺，避免装配过程中划伤操作人员，同时减少应力集中点，提升构件的疲劳寿命。两端铰接孔的内孔表面粗糙度要求达到Ra1.6，保证销轴转动时的耐磨性，花键齿面粗糙度要求Ra3.2，降低啮合过程中的磨损量，延长构件的整体使用寿命。
