LRP MT S10遥控怪物卡车轮毂托架结构

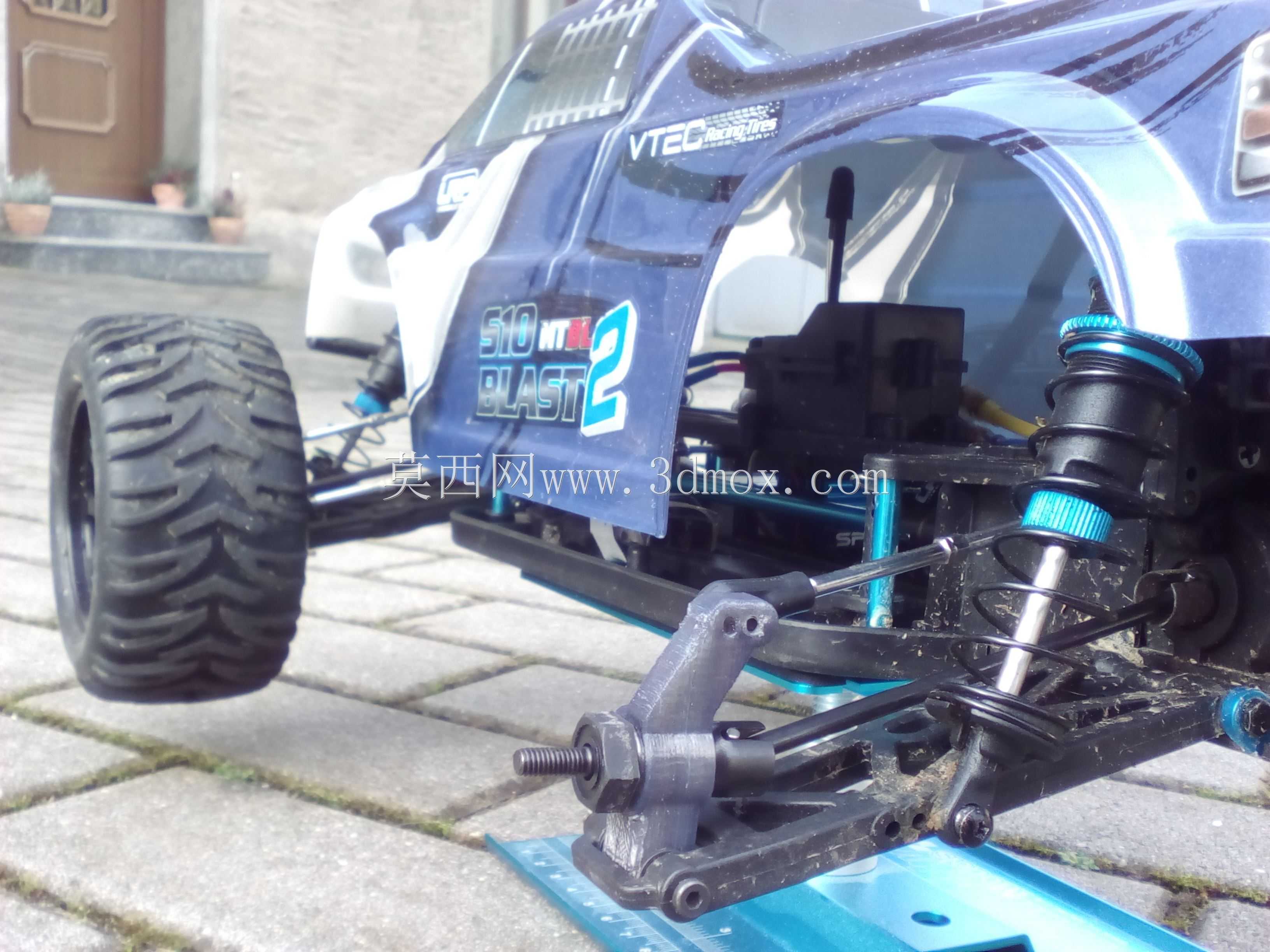

该轮毂托架作为遥控怪物卡车轮端核心承载构件，主要适配1/10比例LRP S10 Blast 2系列越野卡车，直接承担轮组定位、悬挂载荷传递与转向动作传导的核心作用，在RC越野竞速、攀爬娱乐场景中，需要持续应对飞坡落地冲击、非铺装路面颠簸载荷以及急转向带来的侧向力矩，对结构强度与安装精度有较高要求。从结构设计逻辑来看，该托架采用一体化铸造型腔结构，主体承力臂做了变截面厚度处理，轮轴安装位设置有同轴定位凸台，可直接适配标准规格轮轴轴承，避免轮组高速转动时出现径向窜动；转向拉杆连接孔位预留了球头扣安装间隙，可保证转向动作全行程无卡滞，同时在摆臂连接端设置了铰接销轴孔，与悬挂下摆臂、避震器下固定座形成稳定的三角受力结构，将地面传递的冲击载荷均匀分散到摆臂与避震组件上，避免局部应力集中导致部件断裂。安装边界层面，该托架的轮轴安装面到铰接孔中心距严格匹配原车悬挂几何参数，安装后轮距与原车设定保持一致，不会出现轮胎蹭擦车壳、悬挂摆臂运动干涉的问题；转向臂的力臂长度经过匹配调校，转向时阿克曼角度偏差控制在合理范围，保证车辆过弯时的循迹性。在实际使用场景中，该部件除了承载轮组转动的支撑作用，还需要在车辆飞坡落地时承受数倍于车重的瞬时冲击，因此结构在转角位置都做了圆弧过渡处理，消除应力集中点，同时在避震器连接位做了局部加厚，避免长期受交变载荷出现疲劳断裂。建模过程中还原了零件的所有安装孔位、定位凸台与加强筋结构，可直接用于RC配件改装复刻、结构受力仿真分析，也可作为同类轮端承载部件的设计参考，帮助结构设计人员理解小比例越野车辆轮端部件的受力逻辑与结构优化思路，在进行同类型承载件设计时，可参考该零件的变截面结构、应力分散设计思路，平衡部件强度与轻量化需求，避免冗余重量增加悬挂系统的往复运动惯量，影响车辆动态响应表现。
