智能空调WiFi控制终端外壳结构设计

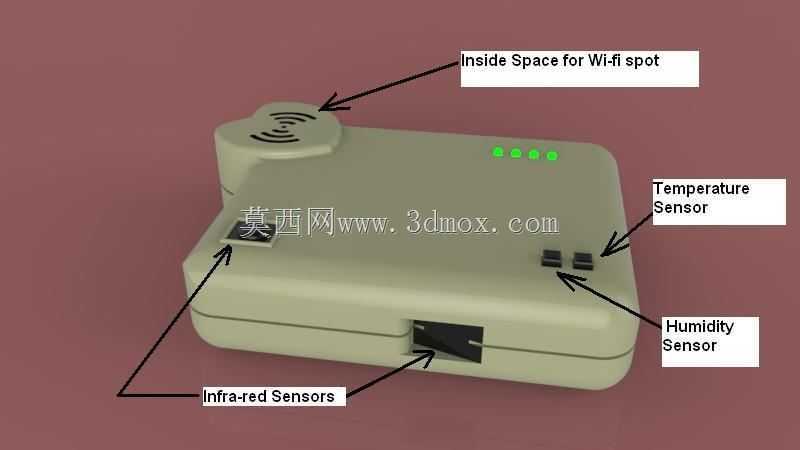

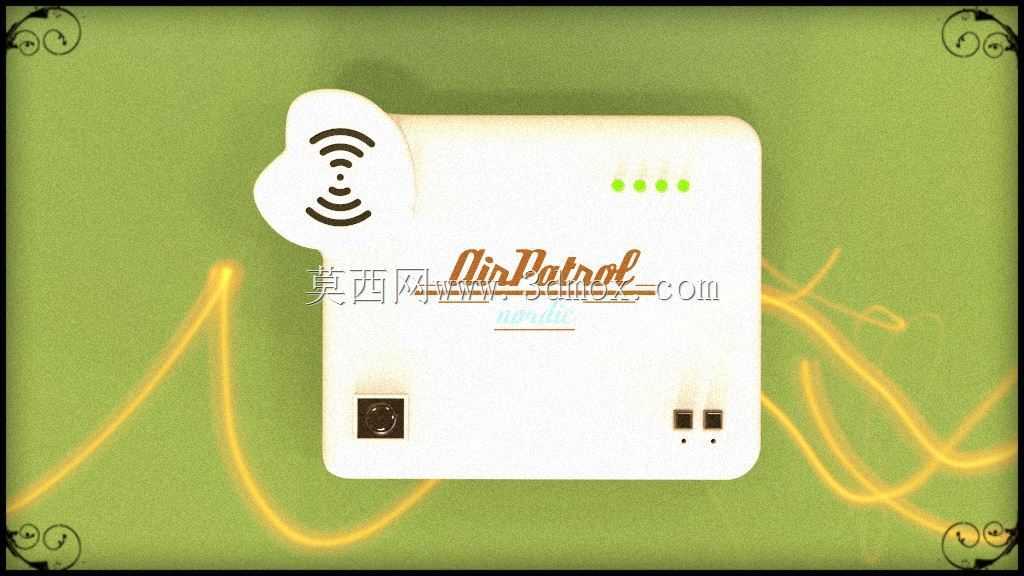

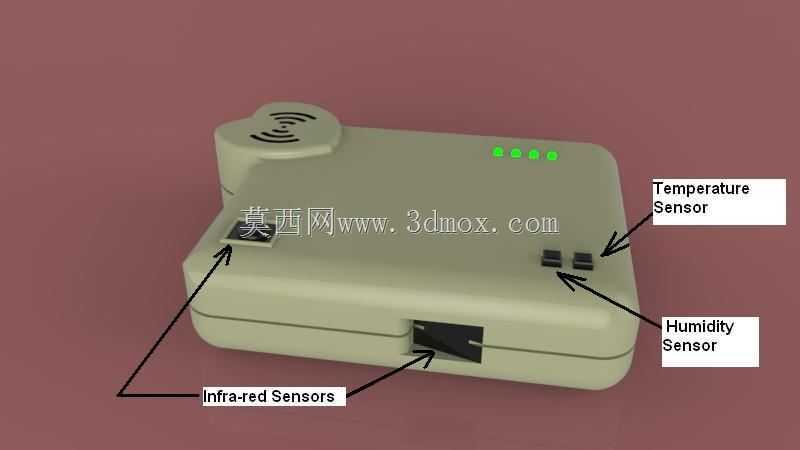

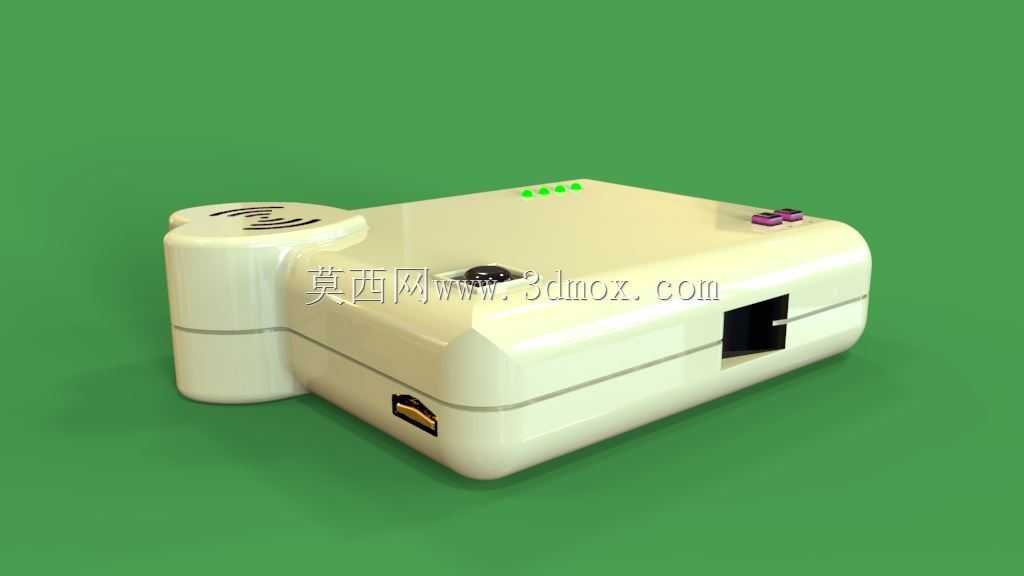

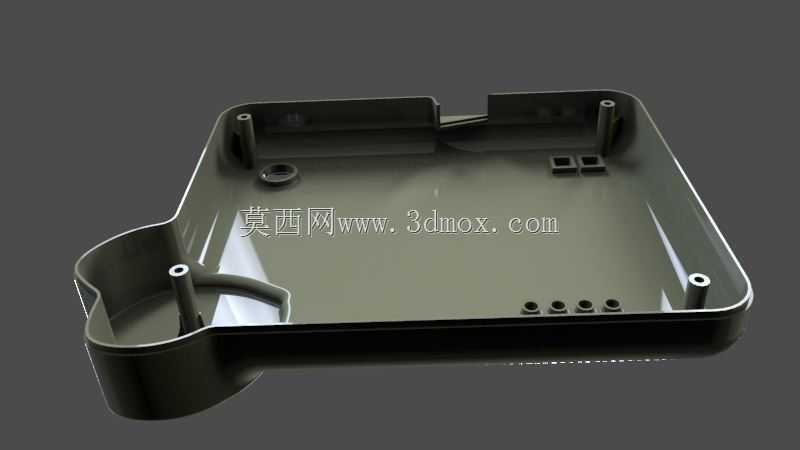

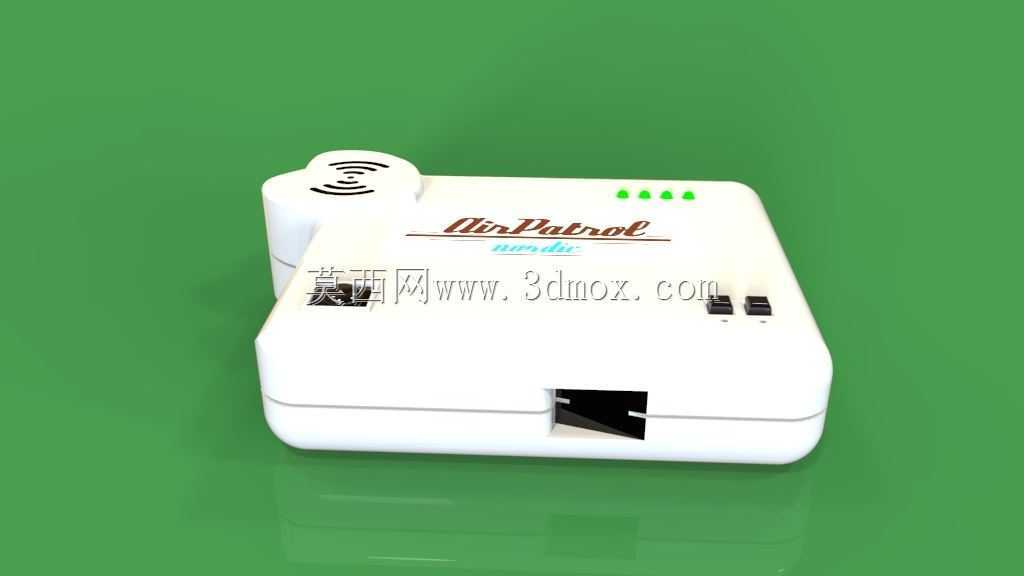

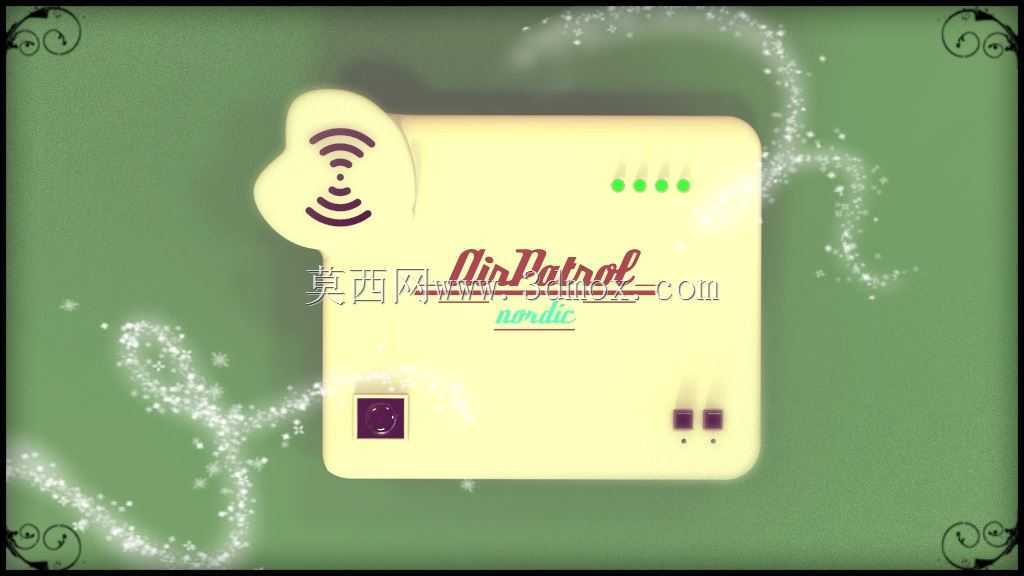

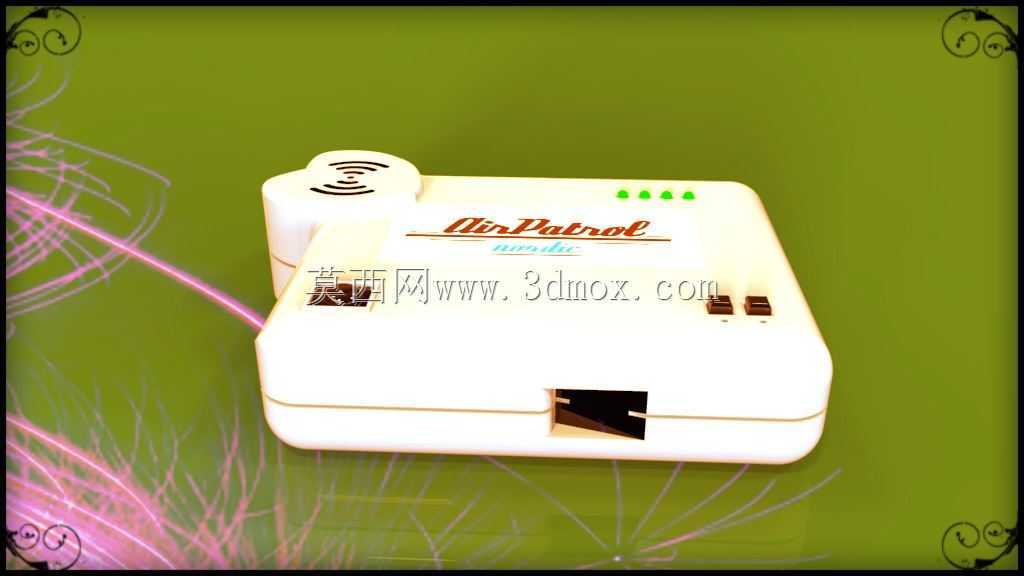

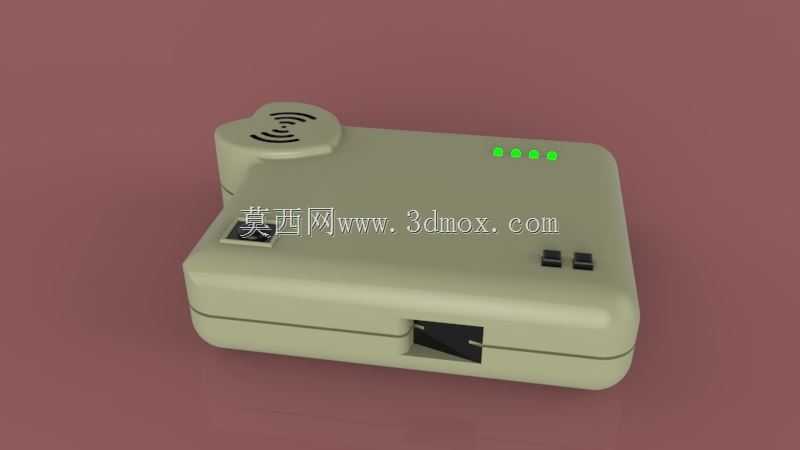

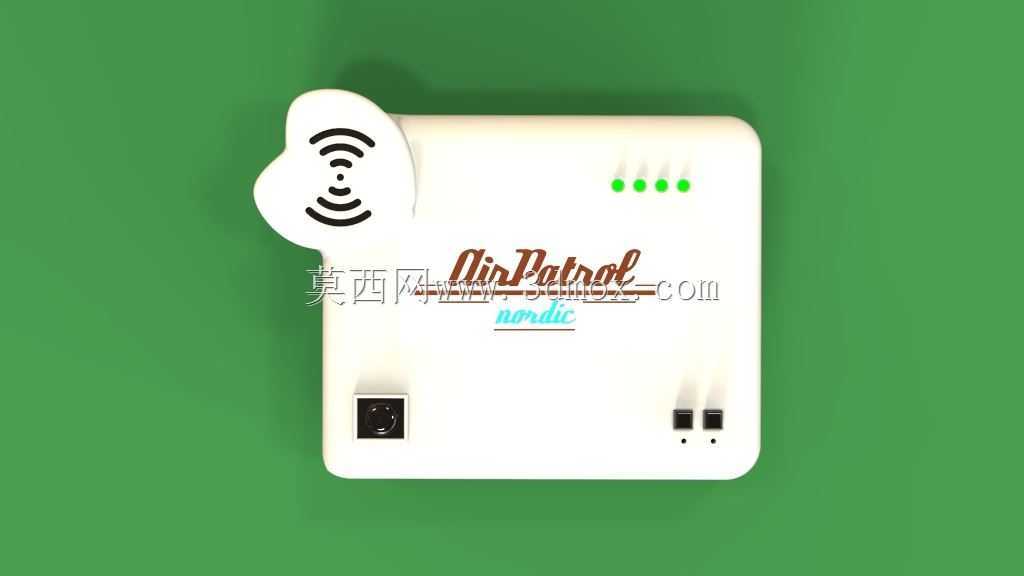

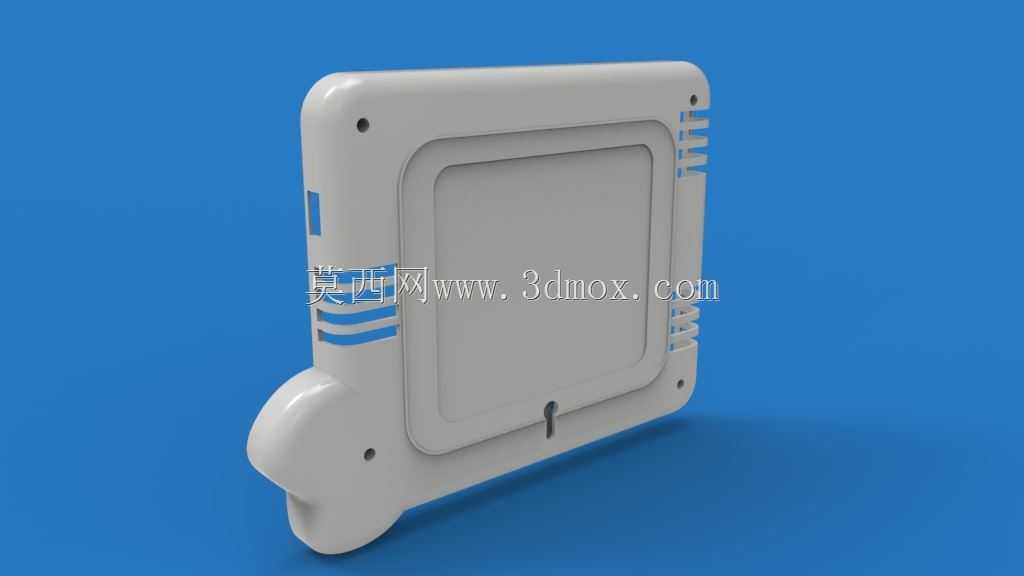

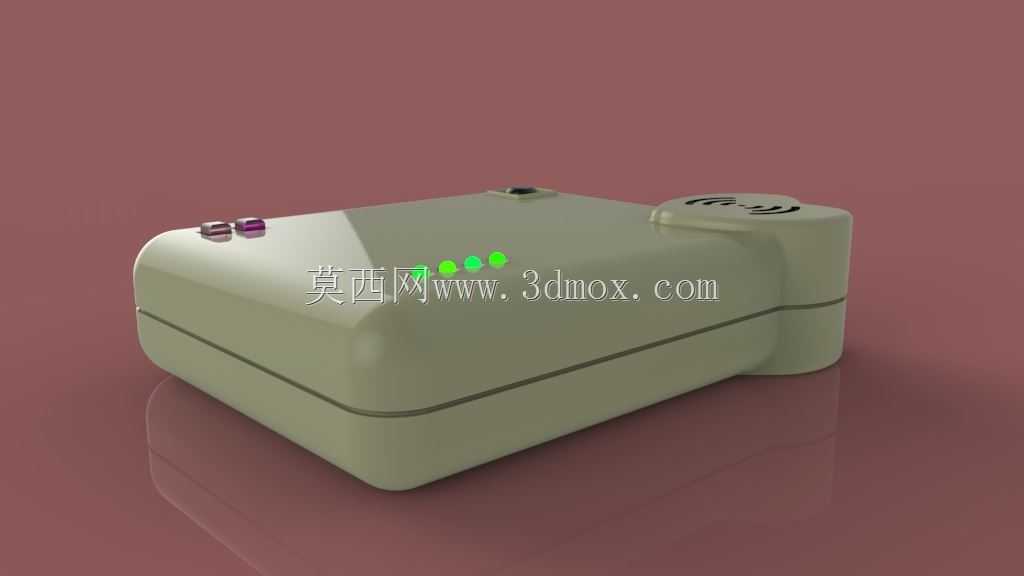

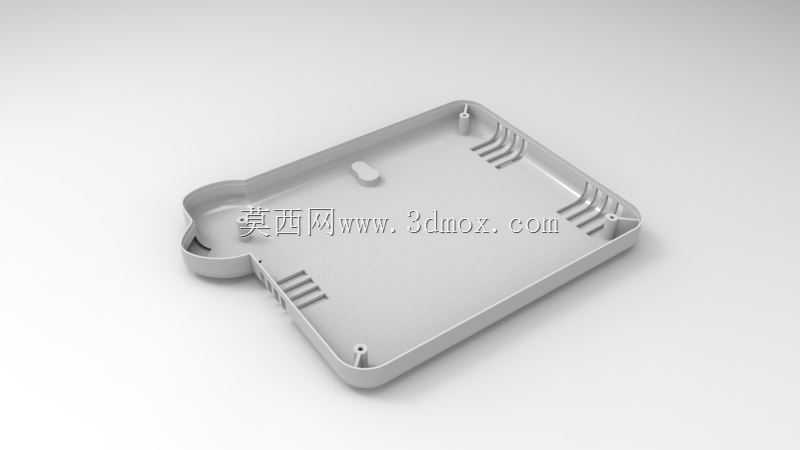

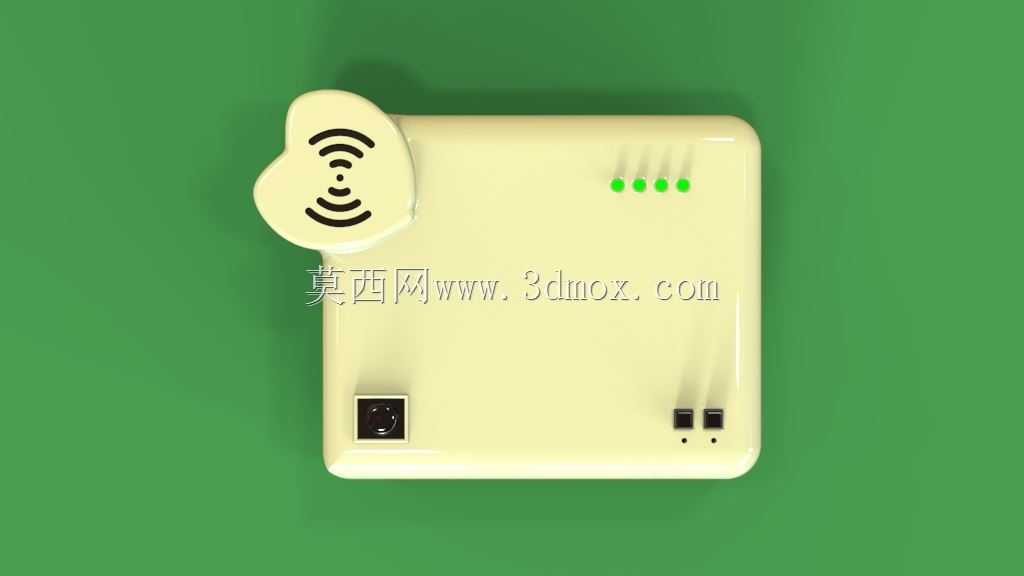

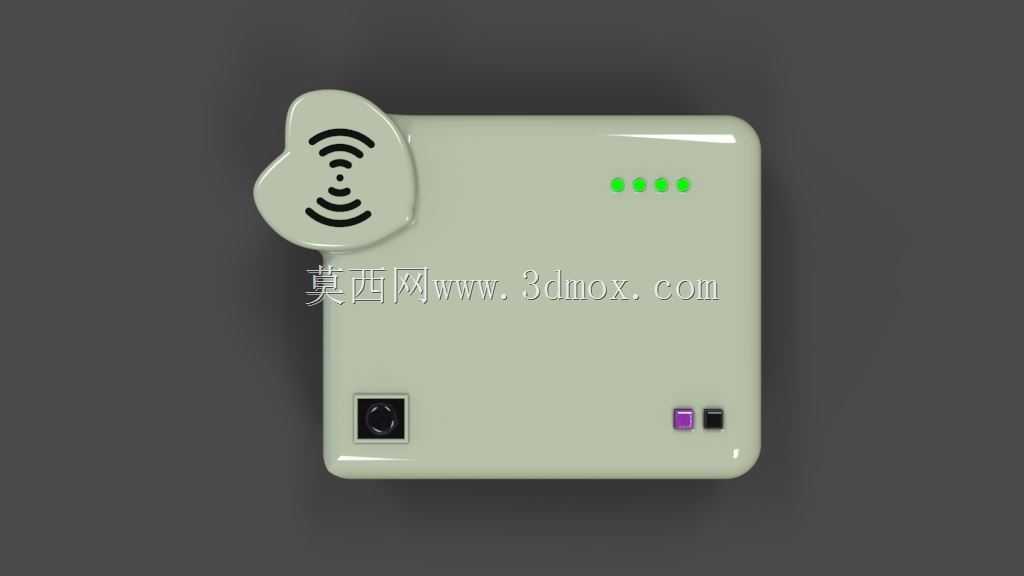

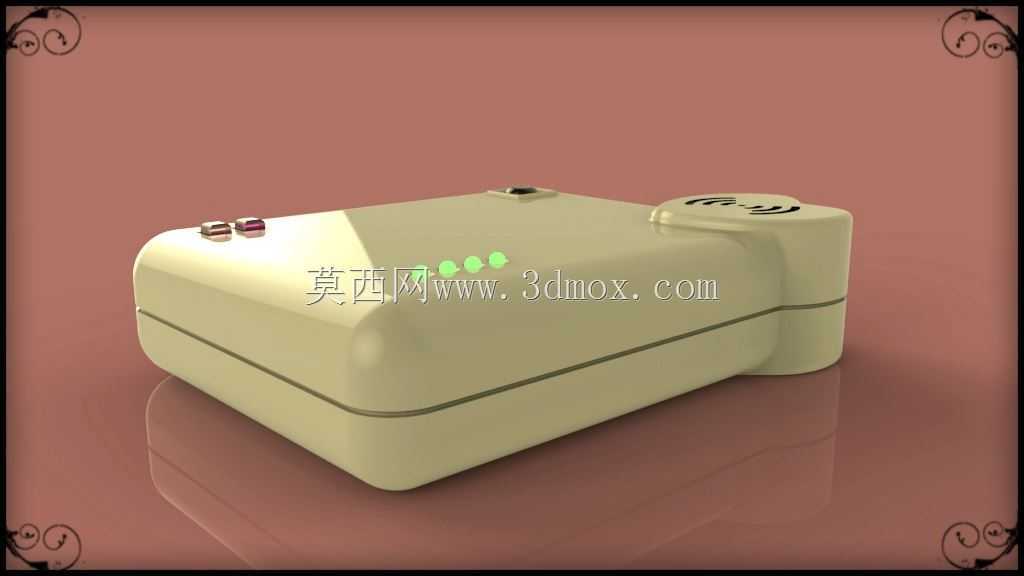

这款壳体是面向家用壁挂式空调智能控制终端开发的结构件，核心应用场景为家庭、小型办公场所的壁挂式空调智能化改造，无需改动原有空调线路，直接固定在空调旁侧墙面即可实现手机端远程温控操作，解决传统空调遥控器依赖、无法远程预调温度的使用痛点。从结构设计逻辑来看，壳体正面预留WiFi信号标识对应的内置天线避让区，避免塑料壳体厚度遮挡2.4G信号传输，正面上方排布四个状态指示灯开孔，用于反馈设备联网、工作模式、信号强度等运行状态，开孔边缘做0.2mm倒角处理，避免注塑成型后产生毛边影响透光均匀度。温湿度传感器开孔设置在正面靠下区域，避开内部主板发热元件的热辐射影响，保证采集的环境温湿度数据与室内实际值偏差控制在允许范围内，传感器开孔处做防尘网安装卡槽，无需额外打胶即可固定防尘滤网，减少日常使用中灰尘进入壳体内部附着在元器件上。两个红外发射头分别设置在壳体正面与底部斜面上，底部斜面角度控制在15-18度，对应壁挂安装后斜向对准空调红外接收窗的角度，正面红外头覆盖正前方区域，双发射头的布局可避免墙面安装角度偏差导致的红外信号遮挡问题，实现大角度红外信号覆盖，无需反复调整安装位置即可保证遥控指令可靠传输。壳体背部预留墙面安装挂孔，适配常规墙面膨胀螺丝与无痕钉两种安装方式，挂孔周边做1mm厚度的加强筋，避免长期悬挂后挂孔处出现开裂变形。壳体侧面预留均匀的通风散热槽，槽宽控制在1.2mm，既保证内部主板工作时的空气对流散热，又能避免蚊虫、大颗粒灰尘进入壳体内部，散热槽边缘做R0.3mm圆角，防止安装维护时划伤操作人员手部。内部主板安装位尺寸适配76*76mm的通用控制主板，预留micro USB接口的开孔位置，接口开孔边缘做限位台阶，避免USB插头插拔时带动主板移位，同时预留两个隐藏式按键开孔，用于设备配网、复位操作，开孔处做按键帽的导向筋，保证按键按压行程顺畅无卡滞。壳体合盖采用直径2.3mm的自攻螺丝固定，螺丝孔位设置在壳体内部，外部无外露螺丝孔，保证外观整体性，合盖面做0.5mm的止口结构，提升合盖后的密封性能，减少缝隙进灰。整体外形控制在180*110*40mm的尺寸边界内，突出墙面的厚度控制在40mm以内，避免过度占用墙面空间，边角全部做R5mm圆角处理，弱化设备的突兀感，适配不同家装风格的墙面环境。
