台式双轮砂轮机结构三维设计模型

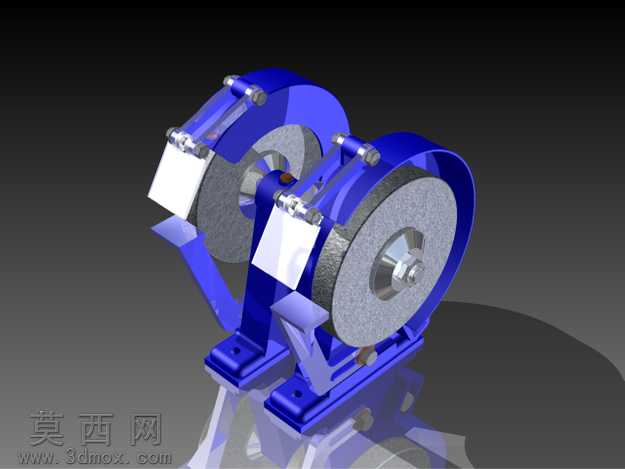

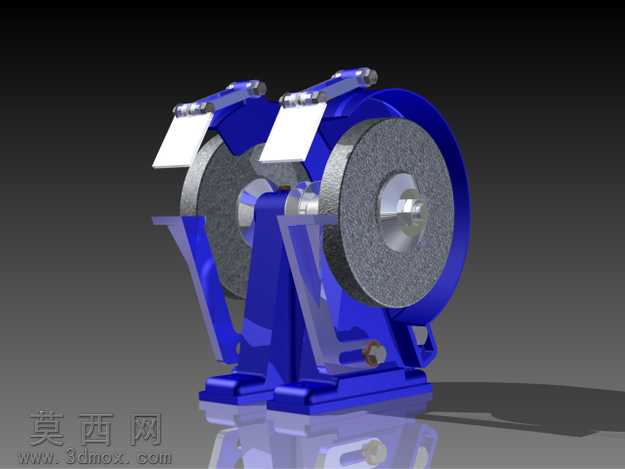

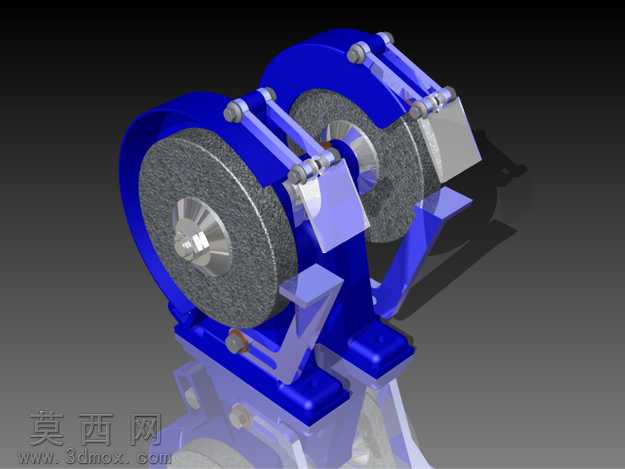

本模型为台式双轮砂轮机的完整三维结构设计，建模过程严格遵循台式磨削设备的实际生产尺寸比例，在三维建模软件中完成全参数化零件搭建与整机装配。首先从底座结构开始建模，设计为带安装孔的一体式铸造型蓝色机架底座，预留四个螺栓固定孔位，保障设备安装后的运行稳定性，底座向上延伸出对称的双支撑臂结构，支撑臂采用弯折加强筋设计，兼顾结构强度与轻量化需求，避免磨削作业时机身产生晃动。两侧砂轮组件分别独立建模，砂轮部分还原了棕刚玉磨料的颗粒质感，通过材质参数调整模拟出磨轮表面粗糙多孔的真实纹理，砂轮中心配套金属法兰压盘与锁紧螺母结构，精准还原砂轮的固定装夹方式，保障磨轮高速旋转时的装夹可靠性。砂轮上方设计有可调节的金属护目挡屑板，挡屑板通过铰接结构与支撑臂连接，可根据使用需求调整遮挡角度，既能够阻挡磨削产生的飞溅碎屑，也可作为作业时的防护挡板，降低操作安全风险。支撑臂中部设置有工件托架结构，托架带有长条形调节槽，可根据砂轮磨损程度调整托架与砂轮表面的间隙，适配不同尺寸工件的磨削托举需求，托架表面做防滑纹理设计，避免工件磨削时发生打滑偏移。整机装配过程中严格校验各部件的装配干涉问题，转动副位置预留合理的装配间隙，还原真实设备的装配公差要求。渲染阶段采用工作室渐变黑背景，添加柔和的环境反射光效，蓝色机架部分赋予金属烤漆材质，调整材质的高光与粗糙度参数，模拟出工业烤漆的细腻光泽质感，金属结构件赋予哑光钢材材质，砂轮部分赋予磨料颗粒材质，通过光影层次突出各部件的结构特征，清晰展现台式砂轮机的整机布局与细节结构，完整呈现了台式磨削设备的结构设计逻辑，可作为机械结构教学、设备改良设计的三维参考模型。
