小型桌面三轴数控加工设备结构设计

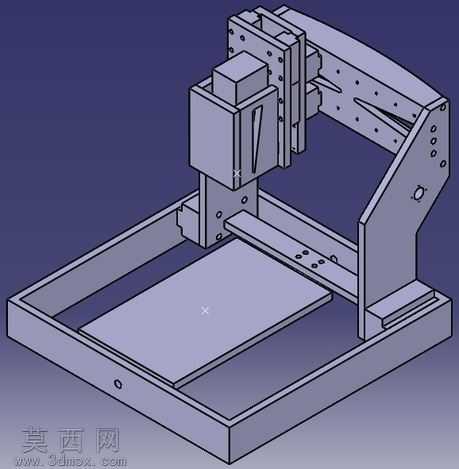

本作品为桌面级三轴数控加工设备的三维结构设计，整体采用龙门式布局构型，在三维建模过程中严格遵循紧凑化、高精度的设计原则，针对桌面场景的使用需求，将工作容积设定为500x300x100mm，兼顾加工行程与设备占地空间的平衡。建模阶段对设备各组成部件进行了精细化的参数化构建：底座采用框架式箱型结构设计，通过加强筋布局提升整体刚性，减少加工过程中的结构形变；Y轴传动组件沿底座长度方向布置，搭配精密线性导轨保障运动平稳性；X轴横梁采用斜撑加强的门式结构，搭载Z轴主轴滑台，三个运动轴均选用滚珠丝杠作为传动元件，配合Abba品牌线性轴承作为运动导向部件，有效降低传动间隙，提升运动定位精度。材质设定方面，设备主体承载结构选用st37钢材作为框架主材，兼顾结构强度与加工成本，运动安装基板选用6系列铝合金材质，在保障结构刚性的同时降低运动部件重量，提升轴系动态响应性能。设计过程中重点考量了桌面设备的装配合理性，对各部件的安装定位基准、紧固件排布、走线空间进行了同步规划，避免出现装配干涉问题；同时针对小型零件加工的使用场景，对主轴安装位的适配性进行了预留设计，可兼容不同功率的加工主轴，满足软金属、工程塑料等材质的小型零件铣削加工需求。整体模型完成了所有零部件的装配约束校验，各运动轴可实现全行程无干涉运动，结构细节完整覆盖传动组件、承载框架、安装基准等核心部分，可直接用于设备原型制作的结构参考、运动仿真验证以及相关教学演示场景，为小型桌面数控加工设备的开发提供了完整的三维结构参考方案。
