ER11主轴适配98x50mm电源盖结构设计

在小型数控雕刻、桌面级CNC加工场景中，ER11主轴作为常用的高速加工动力部件，其配套的电源驱动单元往往需要适配不同安装空间的防护盖板，本次设计的电源盖正是针对该类场景的定制化结构件。从实际设备使用需求出发，这类电源盖需要同时兼顾壳体防护、操作部件外露适配、散热避让三大核心功能，设计过程中首先明确了适配的电源本体尺寸边界为98x50mm，所有安装卡扣、贴合面的公差均围绕该基准尺寸设定，确保安装后无翘边、间隙均匀的装配效果。

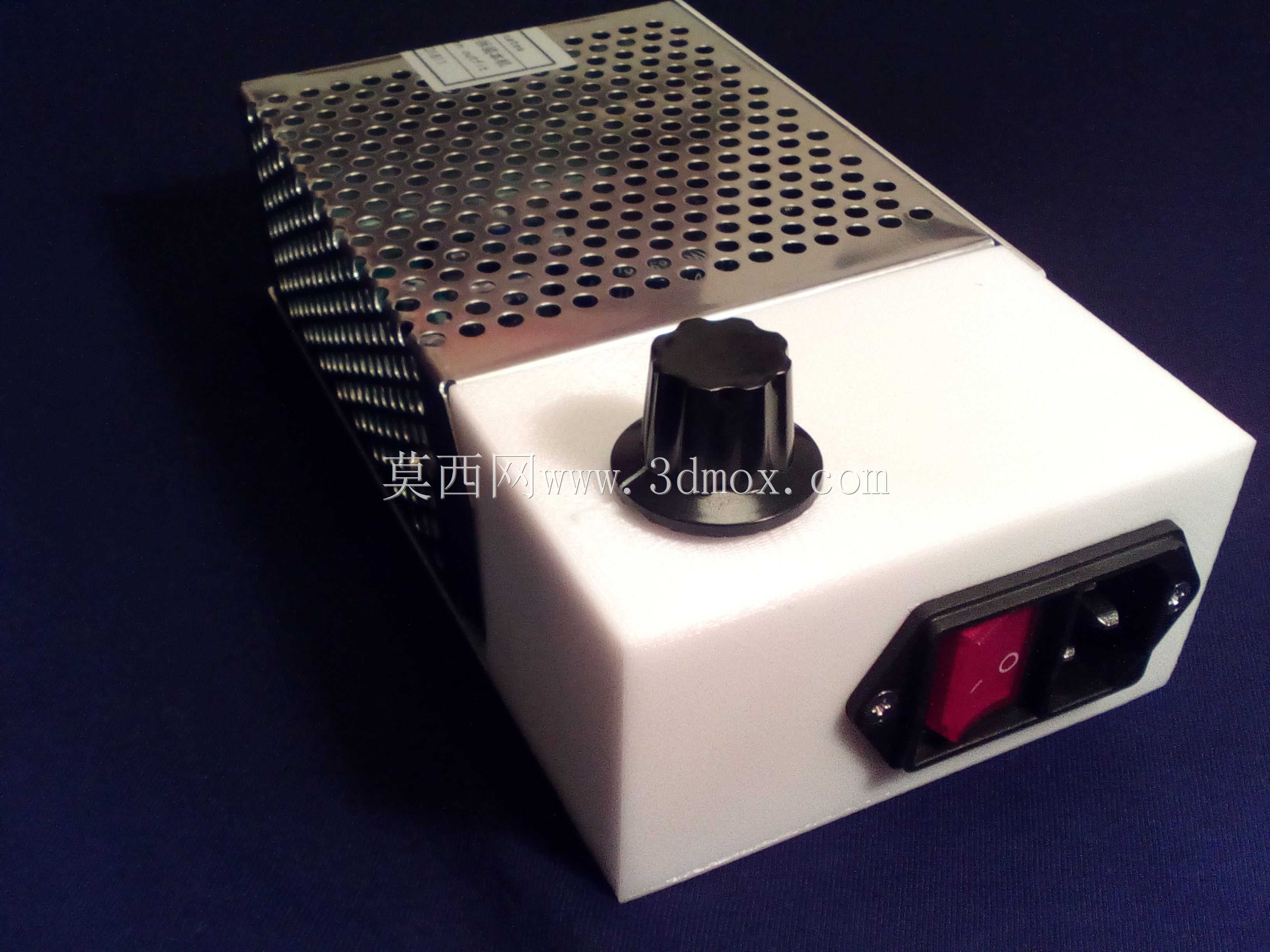

结构设计上，盖板预留了调速旋钮的安装避让孔，孔位边缘做了加厚凸台处理，避免旋钮长期旋转操作导致盖板局部开裂，同时对应电源开关、品字电源接口的位置做了精准的开口裁切，开口边缘做了0.5mm的倒角处理，既消除了注塑或3D打印后的毛边，也能避免安装时刮伤线材绝缘层。考虑到电源单元工作时的散热需求，盖板上方对应电源散热片的位置完全开放，不做遮挡，保证散热鳍片能与空气充分接触，带走功率器件工作产生的热量，避免长期高温运行导致的元器件老化加速。

从安装适配性来看，该电源盖采用侧边卡扣加底部贴合的固定方式，不需要额外打螺丝固定，安装时对准电源壳体的卡槽推入即可完成固定，拆卸维护时只需拨开侧边卡扣就能取下盖板，大幅降低了后期电源检修、调速模块校准的操作难度。实际选型应用中，只要是采用98x50mm尺寸规格电源的ER11主轴单元，不管是桌面雕刻机还是小型数控铣设备，都可以直接替换使用，不需要对原有电源壳体做二次加工。设计时还考虑了不同加工工艺的适配性，不管是采用3D打印快速打样验证，还是开模注塑批量生产，该结构的拔模角度、壁厚都做了对应优化，最小壁厚控制在2mm，既保证了结构强度，也不会造成材料的不必要浪费，拐角处全部采用R2圆角过渡，避免应力集中导致的盖板断裂问题，完全满足车间加工场景下的日常使用强度要求。
