集成式多路气动控制换向阀组结构

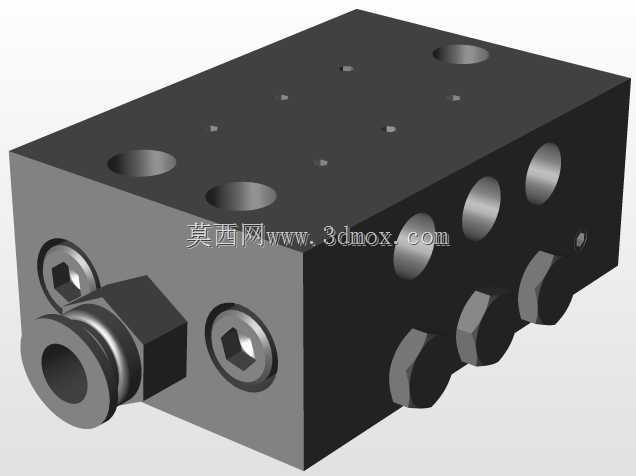

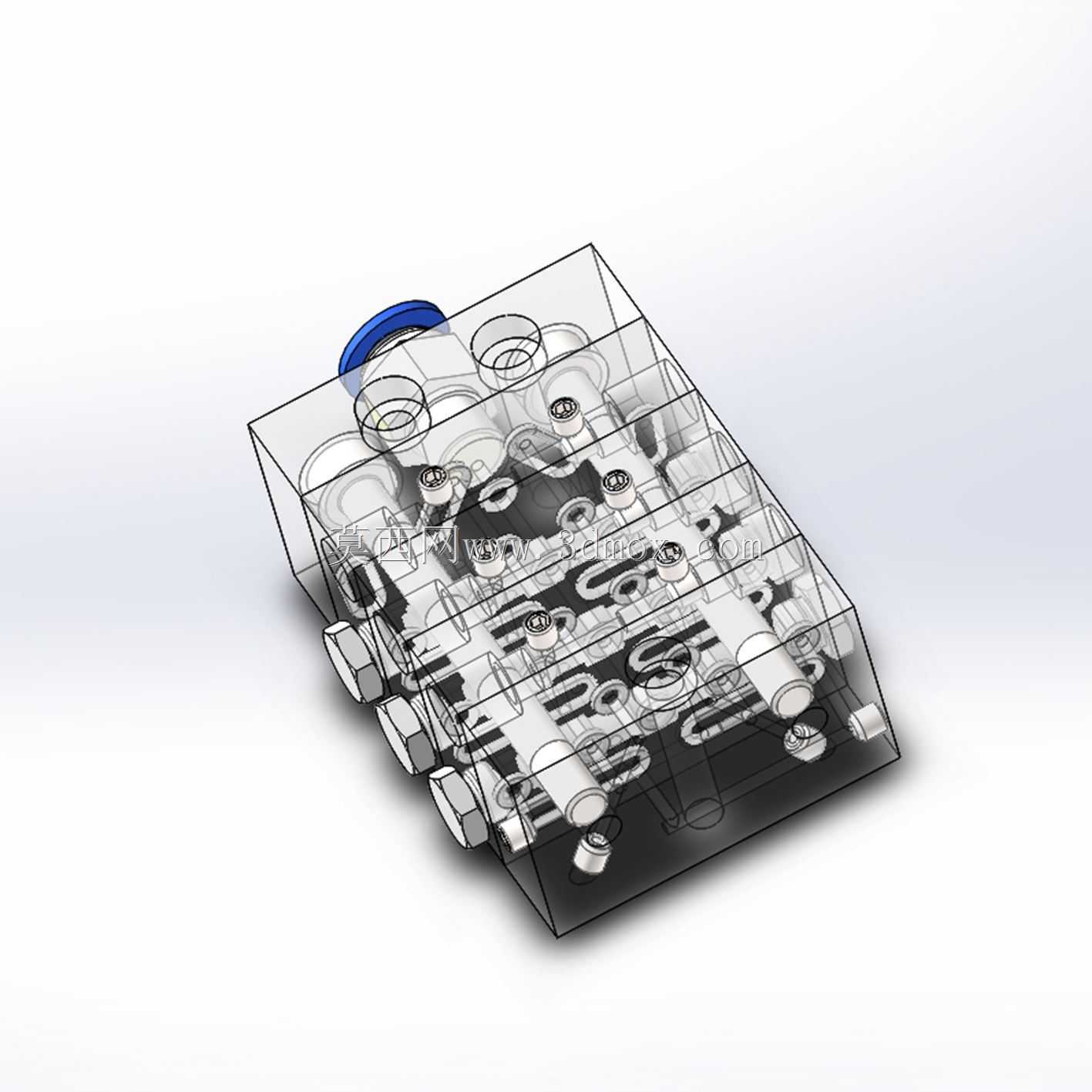

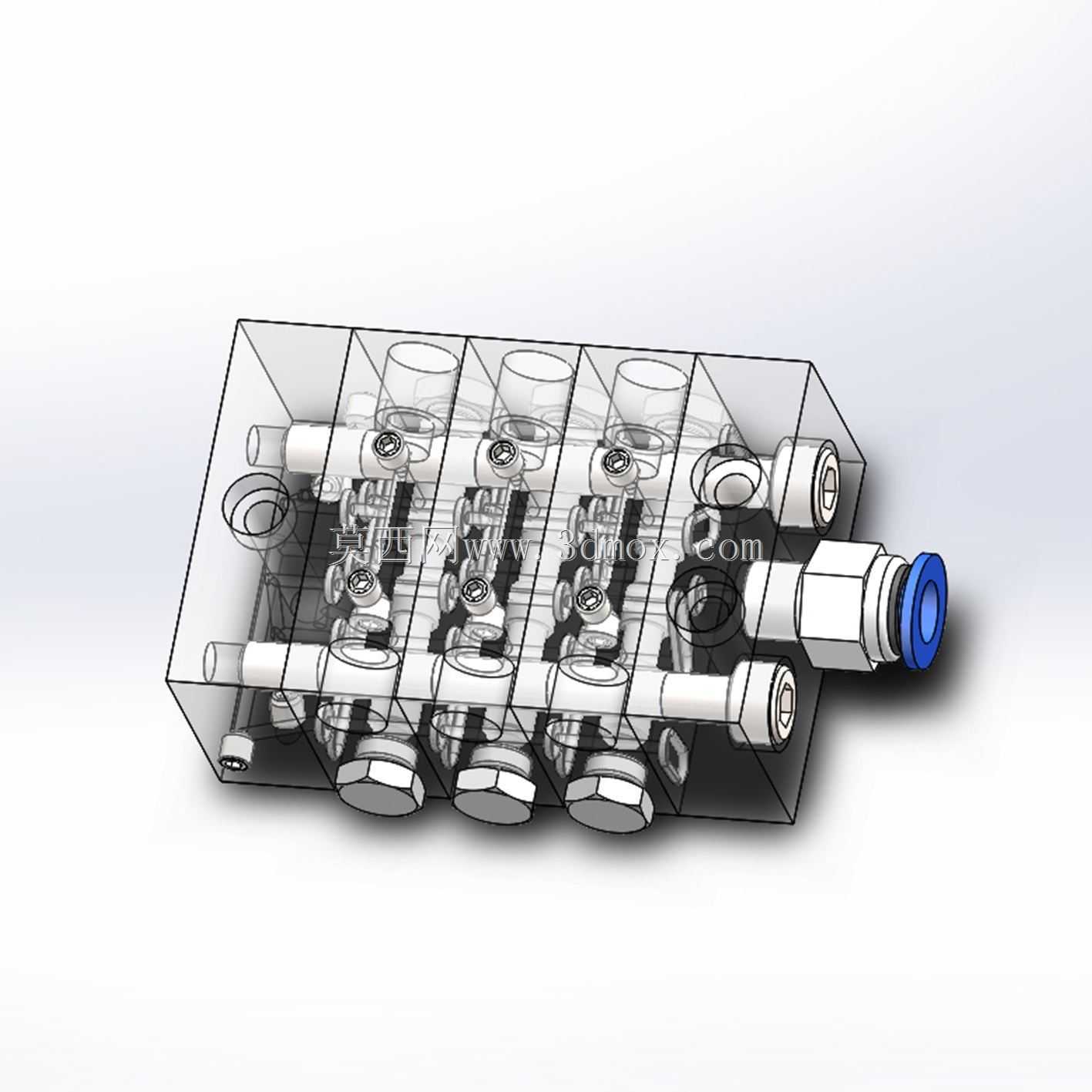

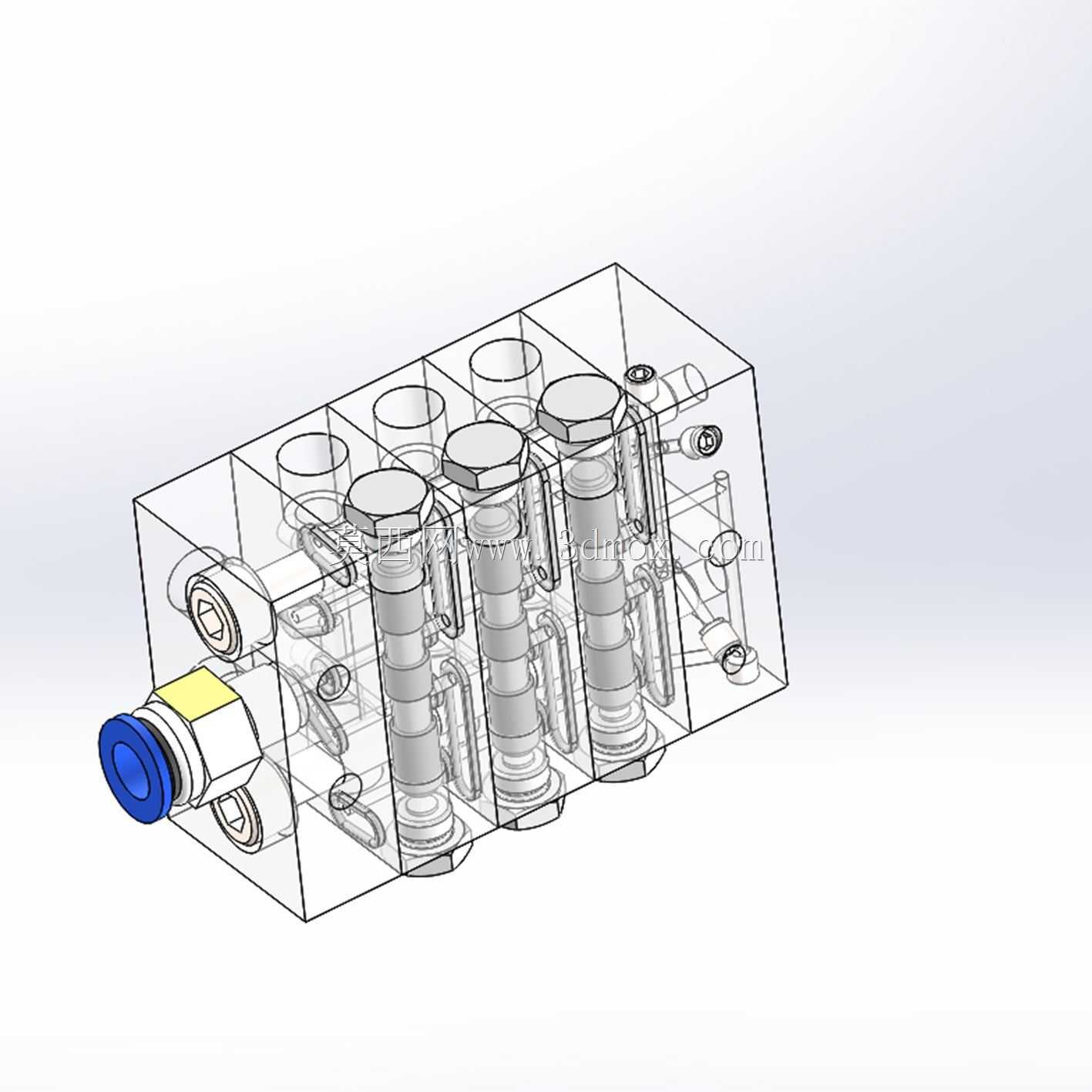

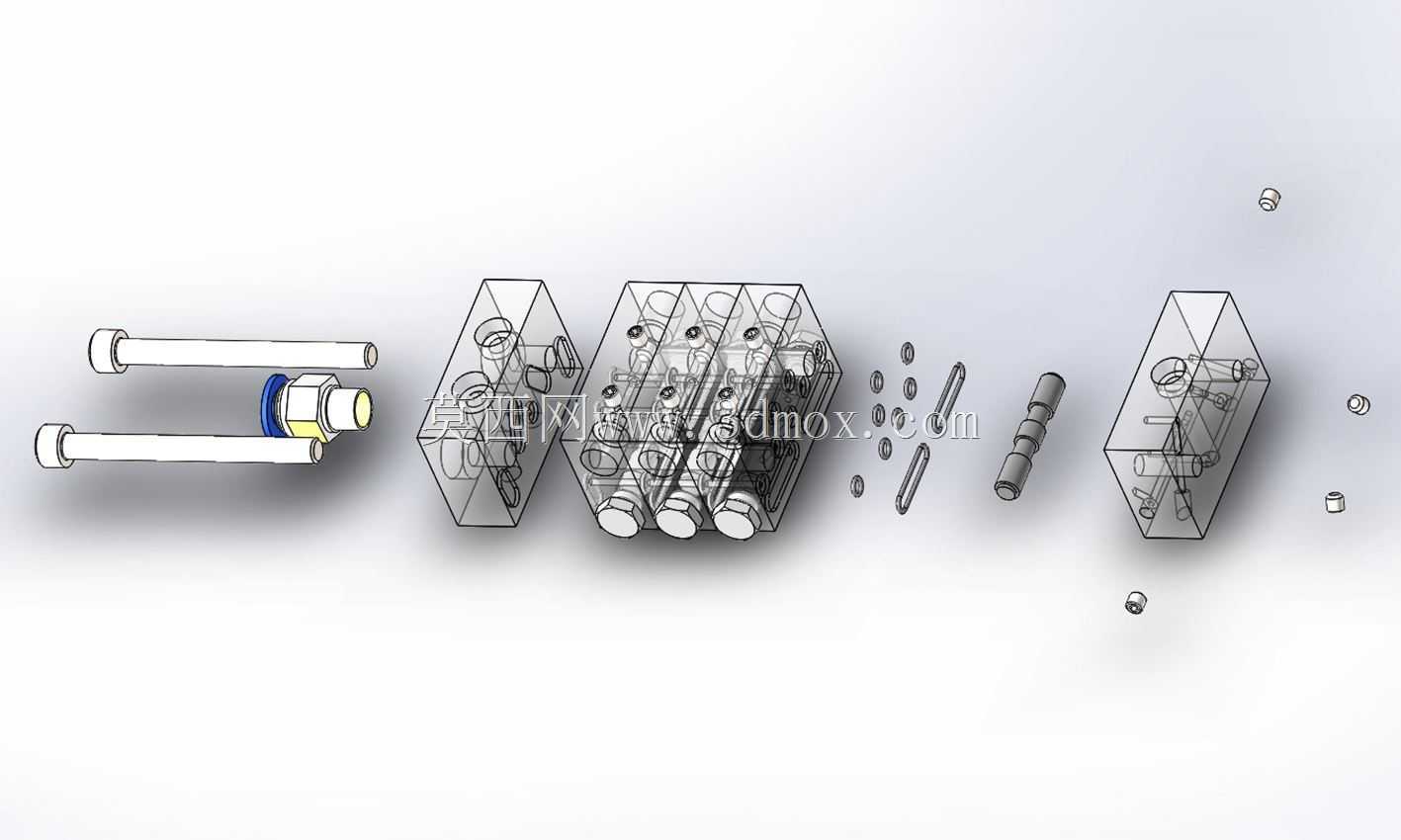

这款集成式多路气动阀组，主要面向自动化生产线的集中气路控制场景，在3C电子装配、轻工包装、非标自动化单机等需要多气缸协同动作的设备中应用广泛，替代传统分散布置的单阀安装方案，能大幅缩减设备气路的布管空间，减少管路接头带来的漏气隐患。从实际使用角度看，该阀组将多联换向阀芯集成在同一个阀块本体内部，每一路阀芯对应独立的气动执行元件控制回路，可分别实现双作用气缸的伸缩、单作用气缸的顶出复位、气动吸盘的真空通断等控制需求，进气端采用统一的汇流供气设计，排气端也做了集中汇流处理，现场布管时仅需要接入主供气管路，再将各工作口对应连接到执行元件即可，相比分散阀件的安装方式，能减少七成以上的外接管路长度，也降低了现场装配的接线布管工作量。设计层面采用了模块化的集成思路，阀块本体为整体加工的铝合金材质，内部气路通过深孔加工成型，完全替代了外接管路的连通作用，各联阀芯采用标准化的插装式结构，单路阀芯出现故障时可单独拆卸更换，无需拆解整个阀组，也不需要将阀组从安装位整体拆下，后期维护的便捷性有明显提升。外形上采用规整的长方体结构，安装面预留了标准的安装孔位，可直接固定在设备的型材安装梁或者阀组安装板上，进气接口设置在阀组的侧端，采用快插式接头适配常用的气动软管外径，各工作口沿阀组长度方向依次排布，接线端与气路接口分侧布置，避免气路管路与控制线路产生干涉。安装边界上需要预留阀组两侧的接头插拔空间，以及端部手动调试按钮的操作空间，阀组底部与安装面贴合后不需要额外加装密封垫片，本体加工的平面度可保证安装贴合面不会出现漏气问题，每一路阀芯都带有手动调试按钮，在设备调试阶段不需要接通气源控制信号，就可以手动按压按钮切换气路通断，方便现场调试人员核对各回路对应的执行元件动作，排查气路接线错误。内部阀芯采用滑阀式结构，密封件采用耐磨损的气动专用橡胶材质，可在常规工厂气源压力范围内长期稳定工作，阀组整体的防护结构可阻挡车间内的粉尘、切削液飞溅进入阀芯内部，适配多数工业生产车间的使用环境，不需要额外加装防护外罩。
