弧形扇面放射筋结构导流叶轮

项目分类:3D模型 发布时间:2021-08-09 ID:225405
  • 弧形扇面放射筋结构导流叶轮
  • 弧形扇面放射筋结构导流叶轮
  • 弧形扇面放射筋结构导流叶轮

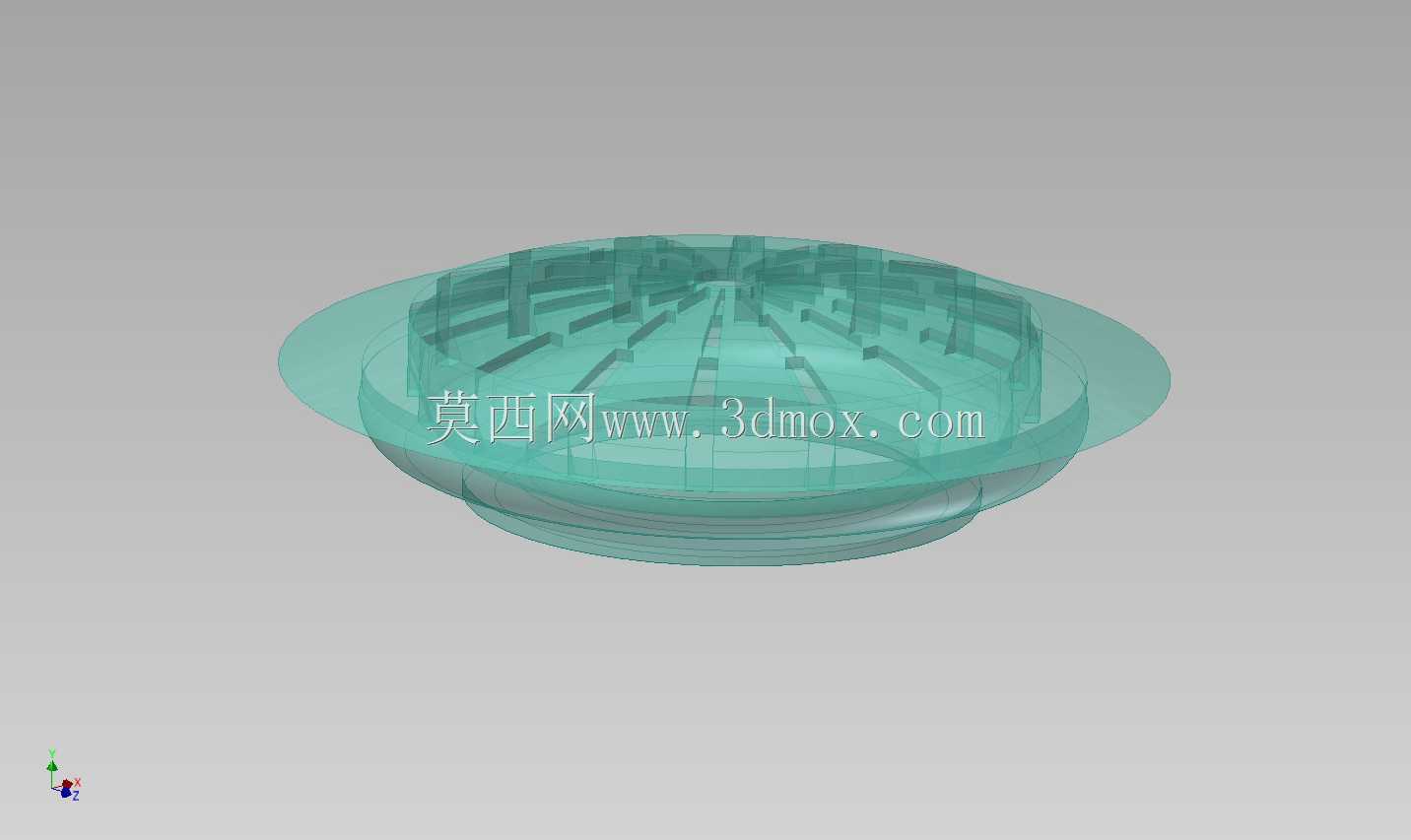

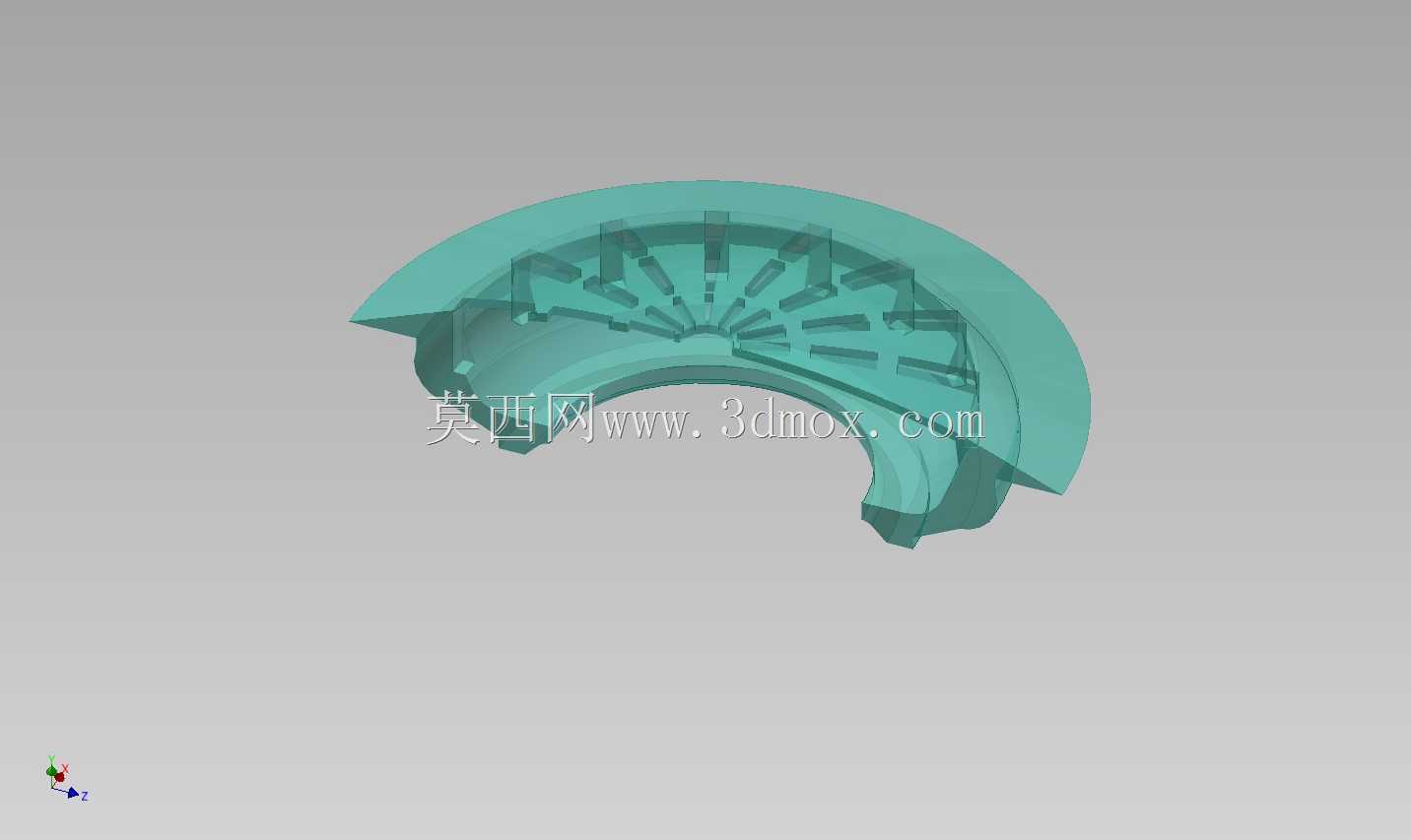

这类弧形扇面结构的导流叶轮,多应用在离心式流体输送设备的导叶段,常见于中低压离心通风机、小型水轮机导水机构以及部分特种离心水泵的出口导流段,核心作用是对叶轮甩出的高速流体进行整流,将流体的部分动压转化为静压,同时调整流体流出方向,降低管路内的紊流损耗,提升整机的运行效率。从结构设计来看,整体采用半环形扇面布局,沿弧形基体的周向均匀布置放射状导流筋,筋条的型线采用渐开线拟合设计,能够匹配流体从旋转叶轮流出后的运动轨迹,避免流体在筋条表面产生冲击脱流,减少局部涡流带来的能量损失。设计过程中首先要确定安装边界的配合尺寸,弧形基体的内外径需要和设备壳体的内腔止口完全匹配,轴向厚度要控制在导叶段的安装腔尺寸范围内,保证装配后基体与壳体之间无多余间隙,防止流体从侧边旁通影响整流效果。放射筋的高度需要和相邻过流部件的端面保留0.2到0.5毫米的轴向间隙,既避免运行过程中受热膨胀出现刮蹭,又能减少间隙泄漏量。筋条的厚度从根部到端部做渐变处理,根部厚度更大以承接流体冲击带来的交变载荷,端部做圆角过渡,降低流体在筋条尾缘的尾迹损失。这类部件在实际选型替换时,需要重点核对弧形半径、周向覆盖角度、筋条数量以及安装定位孔的位置,确保和原有设备的过流通道完全匹配,避免因尺寸偏差导致整机运行效率下降,甚至出现流体脉动引发的设备振动。建模过程中需要先绘制弧形基体的旋转截面,通过旋转命令生成基础基体,再以基体的圆心为阵列中心,按照计算好的周向角度阵列单根导流筋的特征,最后对所有棱边做倒圆角处理,消除应力集中点,同时优化流体过流的表面平顺度。
