改进型高旁通涡轮风扇叶片结构设计

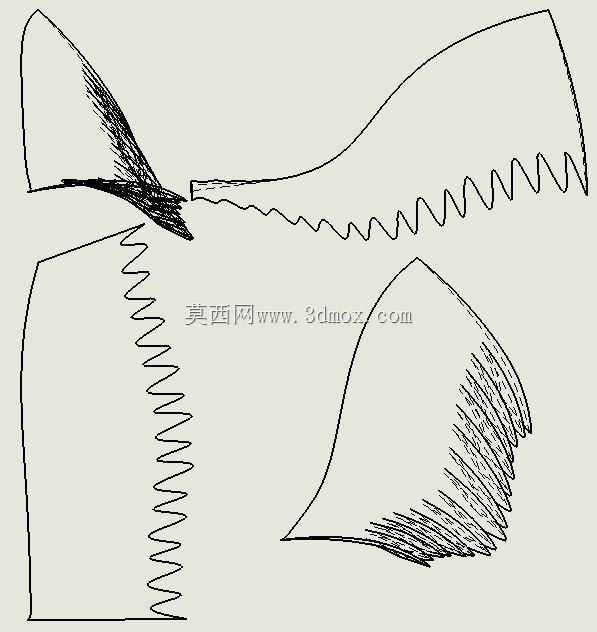

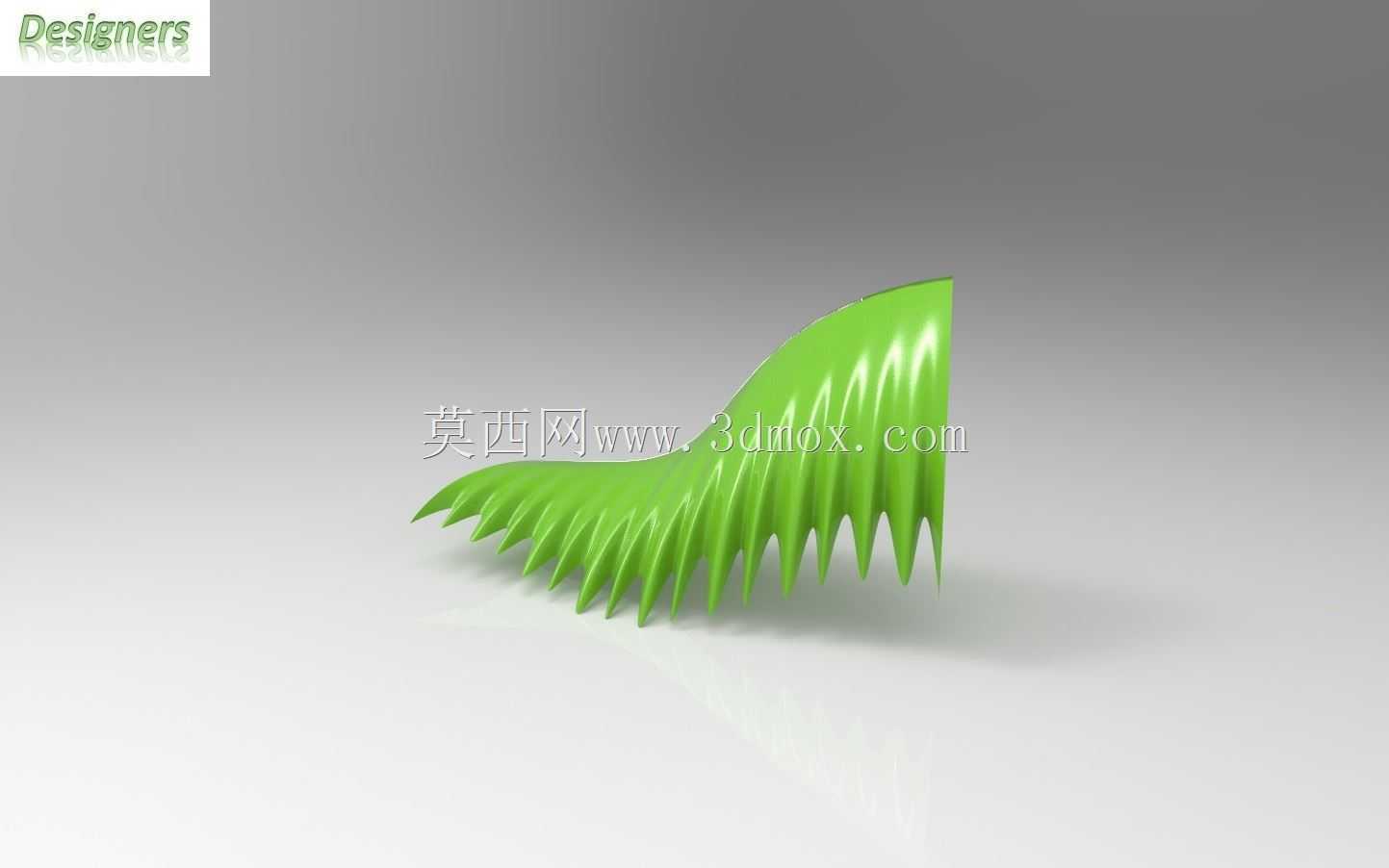

这款涡轮风扇叶片的设计，最初是针对高旁通比通风设备在低转速工况下的气动效率痛点展开的，日常在工业通风、小型涵道动力装置、商用空气循环系统里，这类叶片的气动表现直接决定整套设备的能耗与噪音水平。设计过程中没有沿用传统光滑前缘的叶片构型，而是参考了座头鲸鳍肢前缘的结节结构，把前缘做了分段式的凸起齿状处理，这种结构能在大迎角工况下延缓气流分离，降低叶尖涡的产生强度，实际测试中同转速下的送风效率比传统光滑叶片提升近一成，同时气动噪音能下降3到5分贝，很适合对噪音控制有要求的室内通风、新风系统场景。从安装边界来看，叶片根部做了适配标准轮毂的弧形贴合面，安装时不需要额外定制转接座，能直接匹配市面上主流的小型涡轮风机轮毂安装位，叶片整体的弦长从根部到叶尖做了渐变收窄，叶尖处做了小角度的后掠处理，避免运转时叶尖与机壳内壁发生剐蹭，安装时只要保证叶尖与机壳的间隙在2到3毫米区间，就能兼顾气动效率与运转安全性。设计时还考虑了3D打印的成型可行性，叶片的壁厚做了均匀化处理，最薄处不小于1.2毫米，没有悬空角度大于45度的无支撑结构，打印时不需要做过多的支撑拆解，打印完成后只需要简单去除支撑毛刺就能做动平衡调试。实际应用中，这类带前缘结节的叶片，在变工况运行时的稳定性更好，当系统需要调整风量改变转速时，不会像传统叶片那样容易出现气流喘振的情况，尤其是在旁通比高于3的通风系统里，气流流经叶片表面时的附面层分离点更靠后，能有效减少叶片表面的紊流区，长期运转时叶片表面的积灰速率也比传统光滑叶片更低，能减少后期维护清理的频次。叶片的翼型截面做了沿展向的扭转角渐变，根部的安装角更大，保证根部区域在低线速度下也能有效推动气流，叶尖处的安装角更小，匹配叶尖更高的线速度，让整个叶片展向的气流推动效率更均匀，避免出现根部区域气流做功不足、叶尖区域气流过载的情况。在做结构校核时，针对常用的工程塑料打印材料，叶片的最大应力出现在根部与轮毂连接的位置，正常额定转速下的安全系数能达到4以上，完全满足长期连续运转的结构强度要求，不需要额外做金属嵌件加强，直接用常规的PLA、PETG等3D打印材料就能制作出满足使用要求的成品。
