医用分流式氧气流量调节分离装置

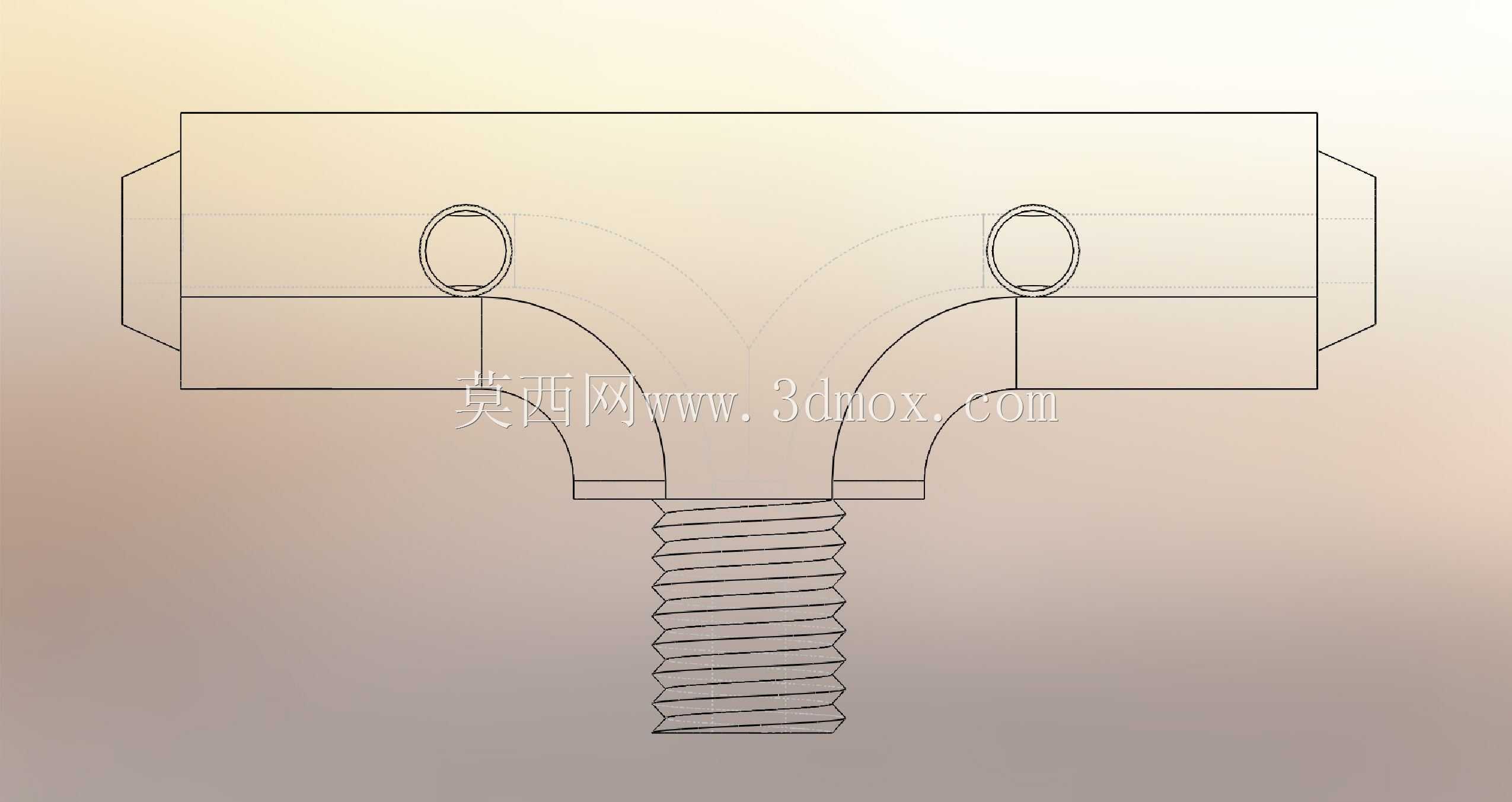

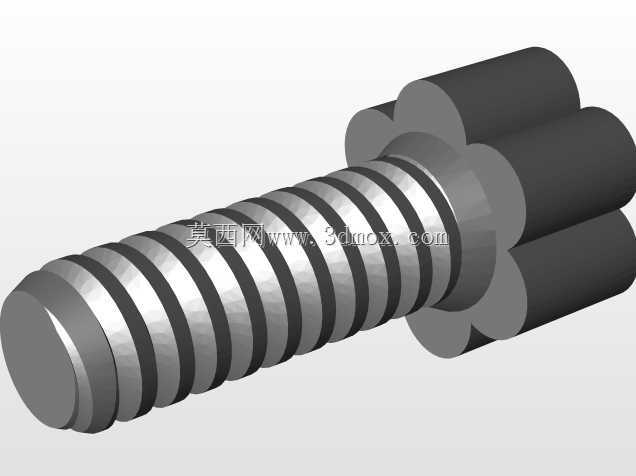

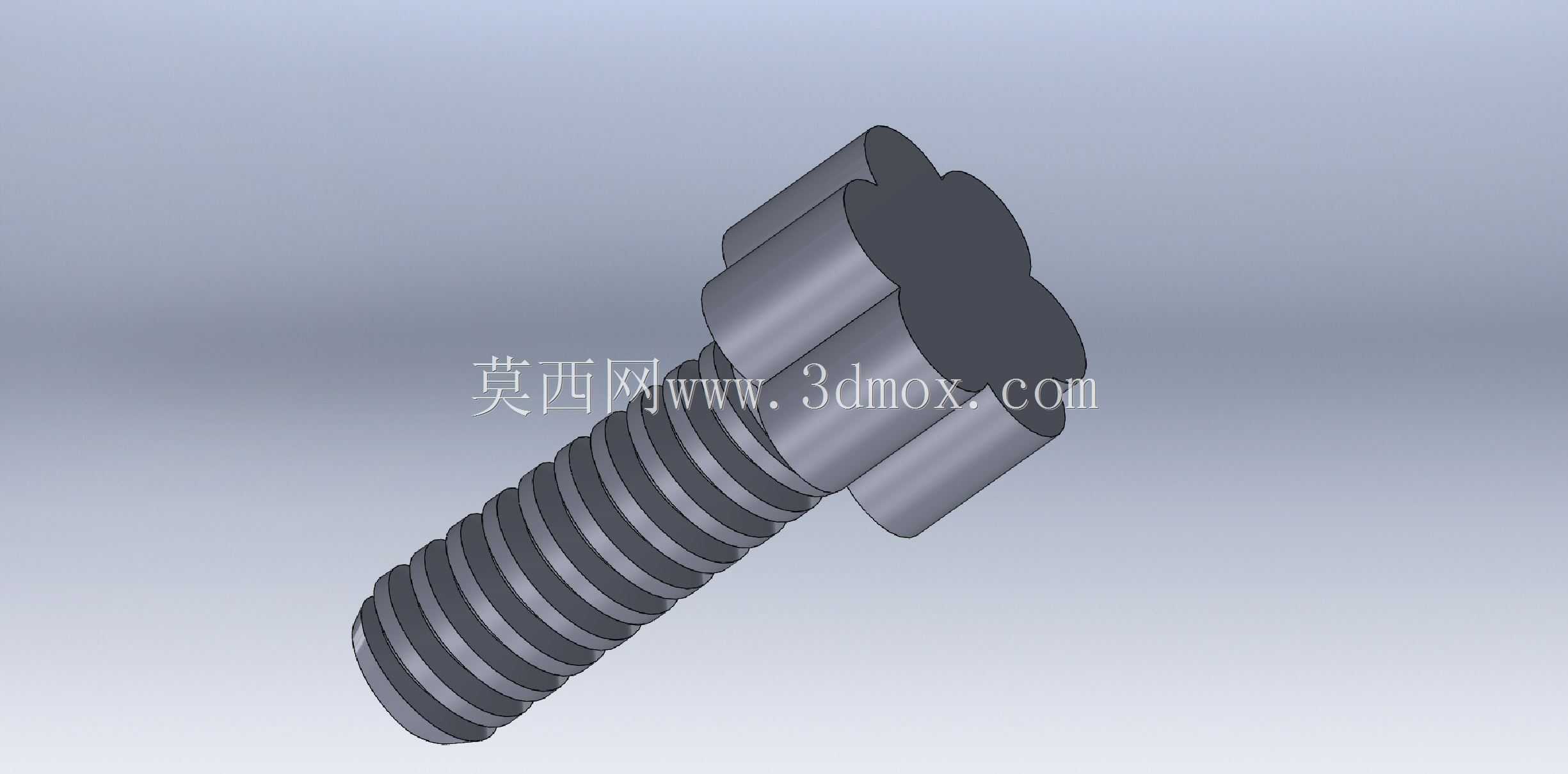

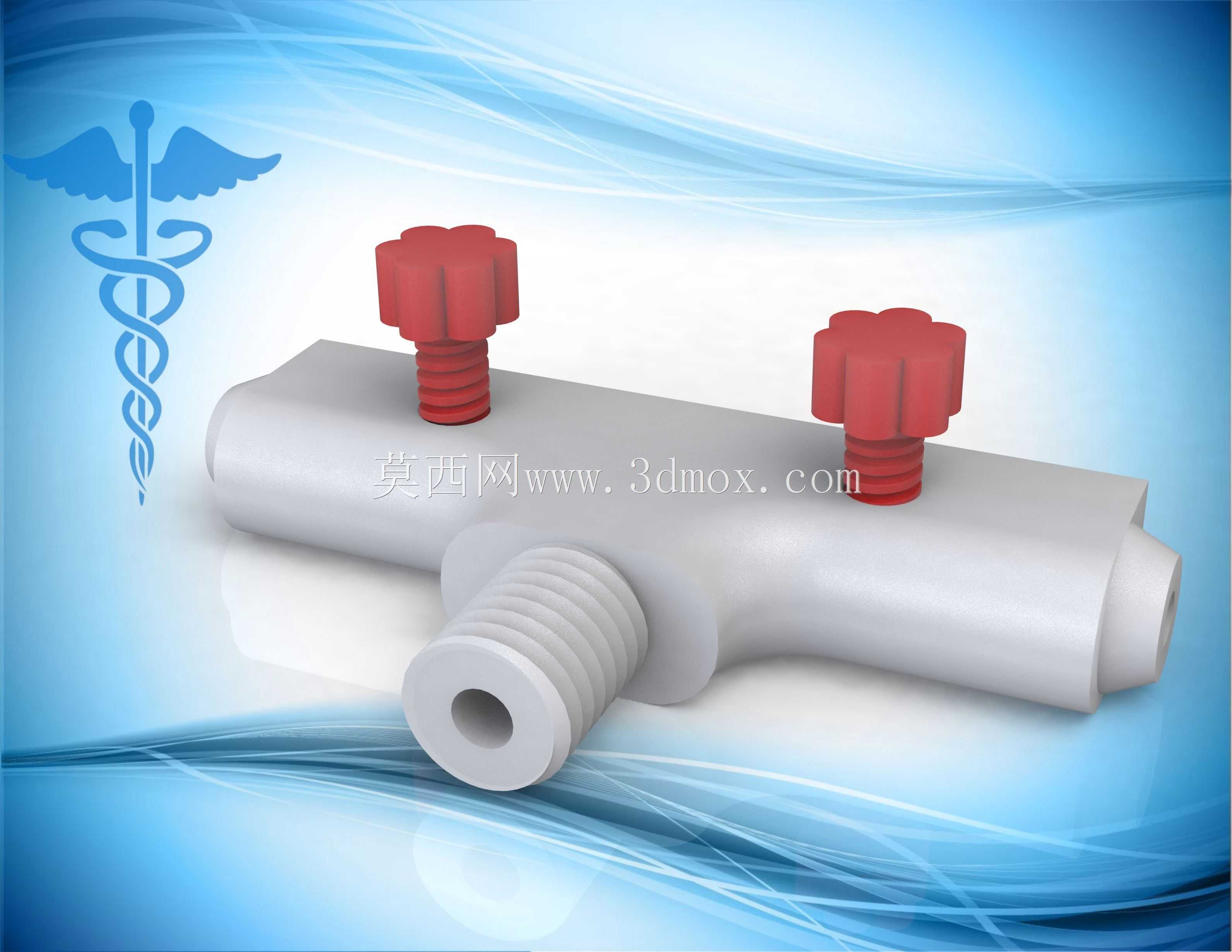

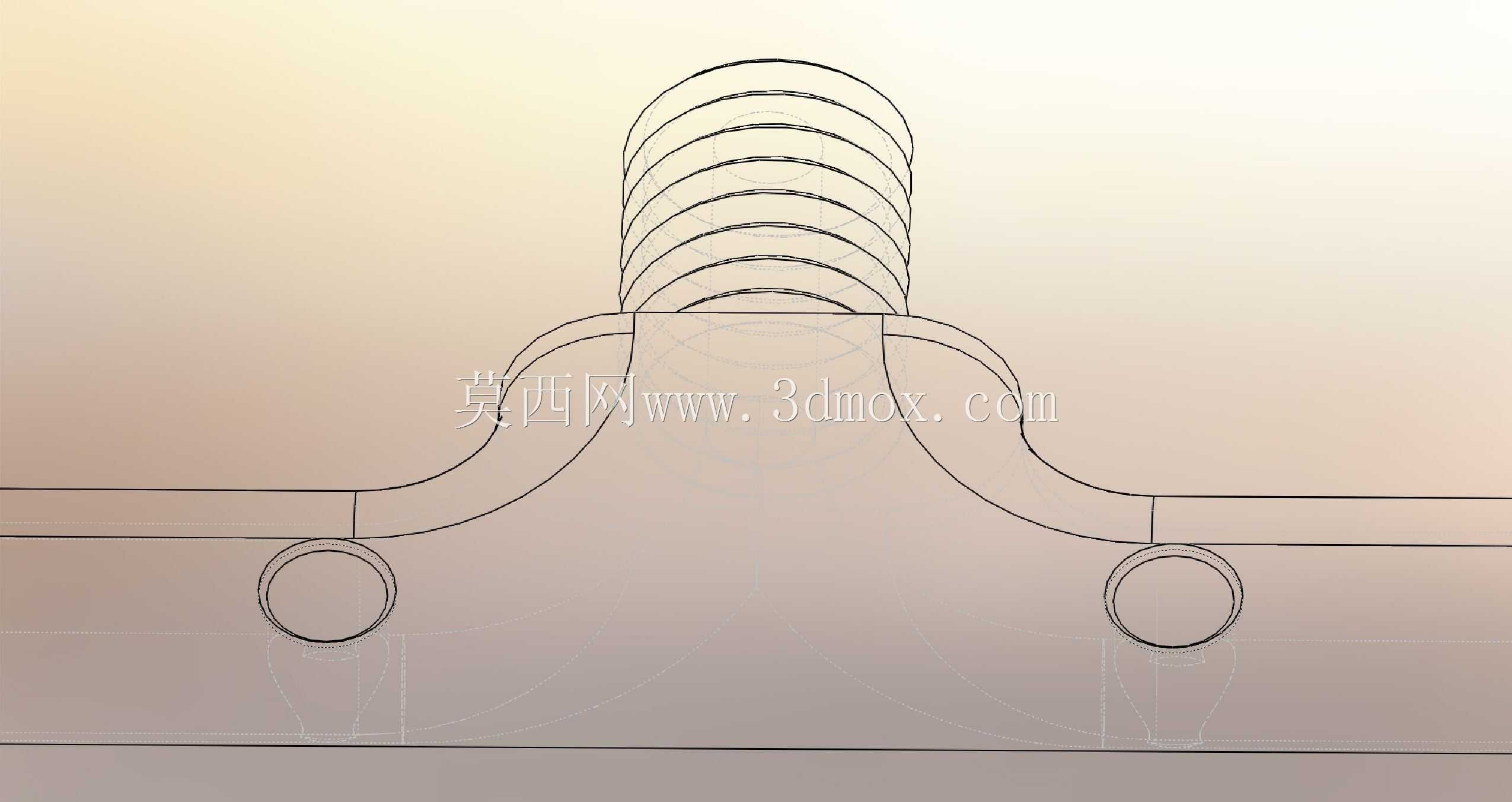

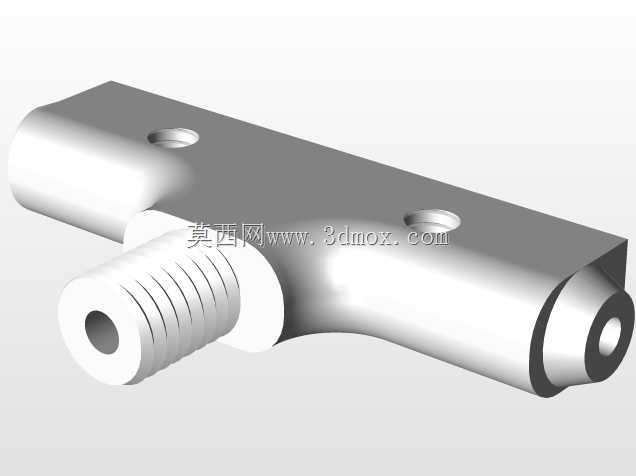

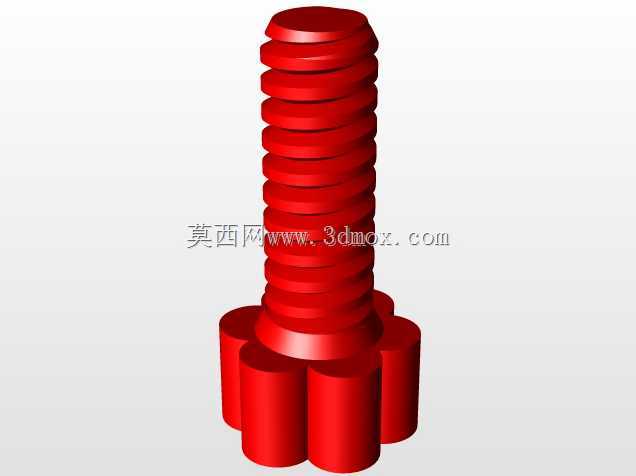

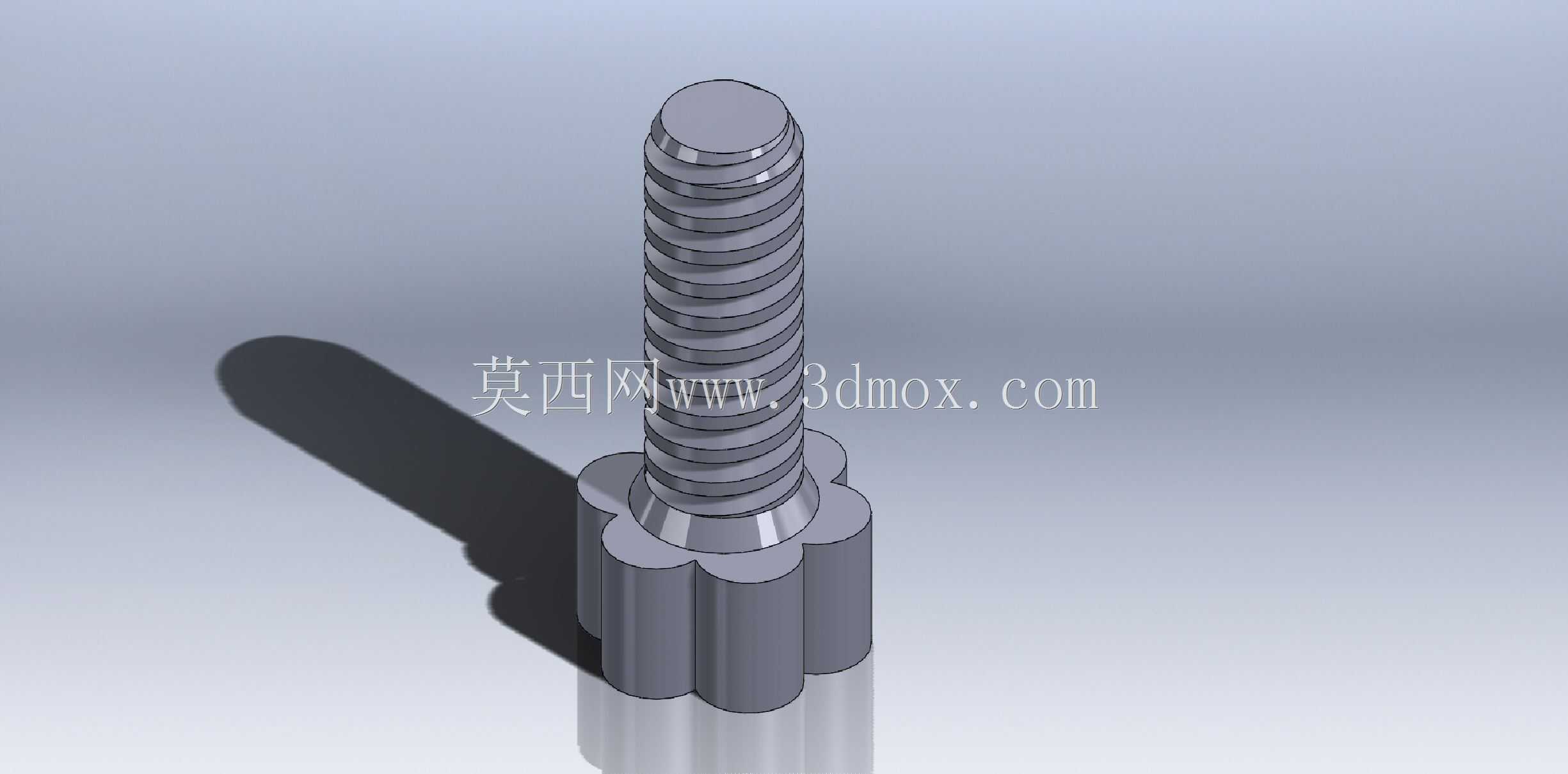

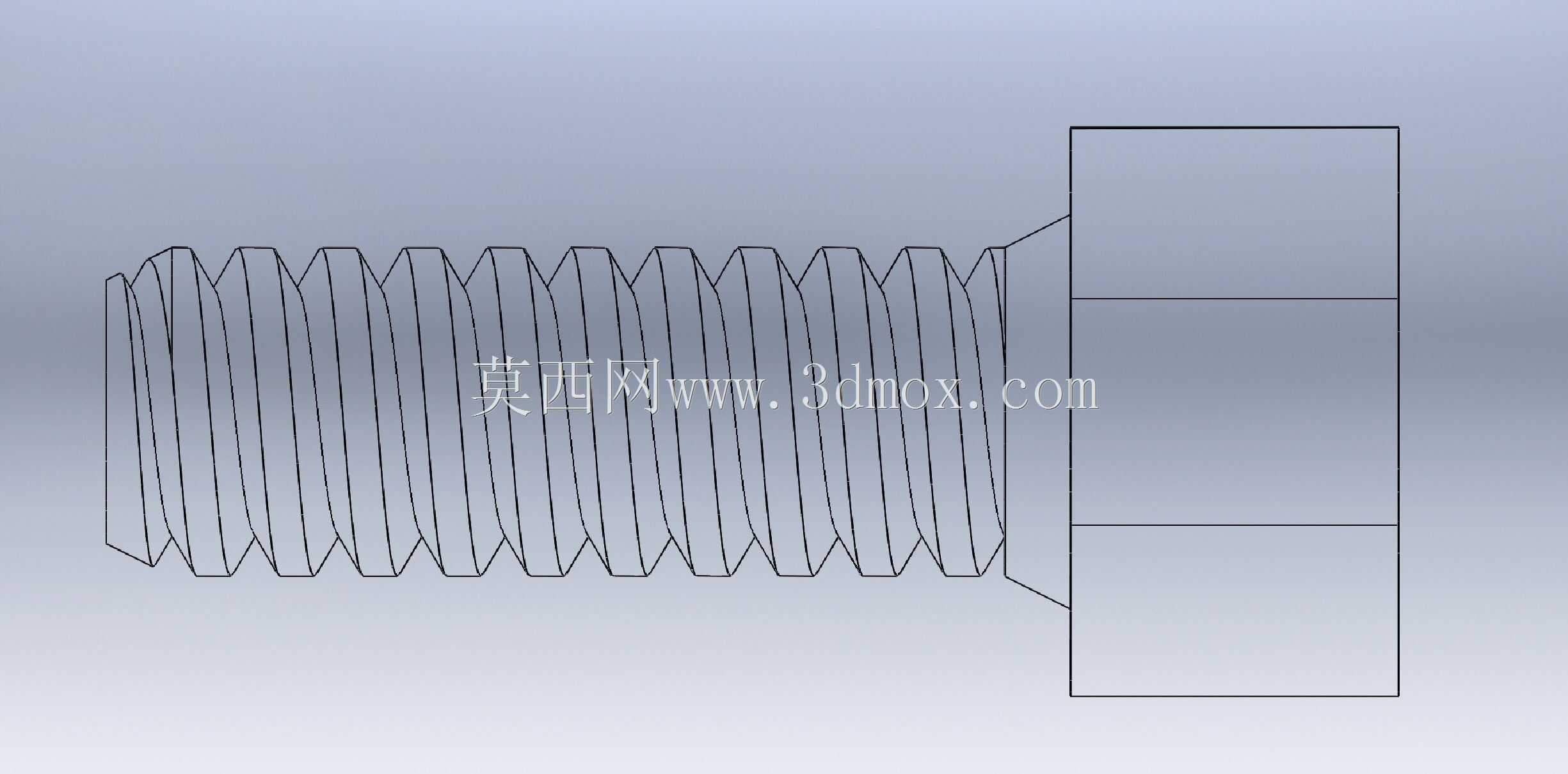

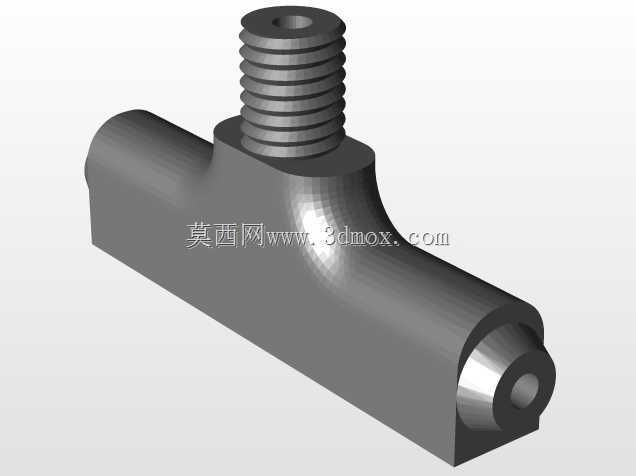

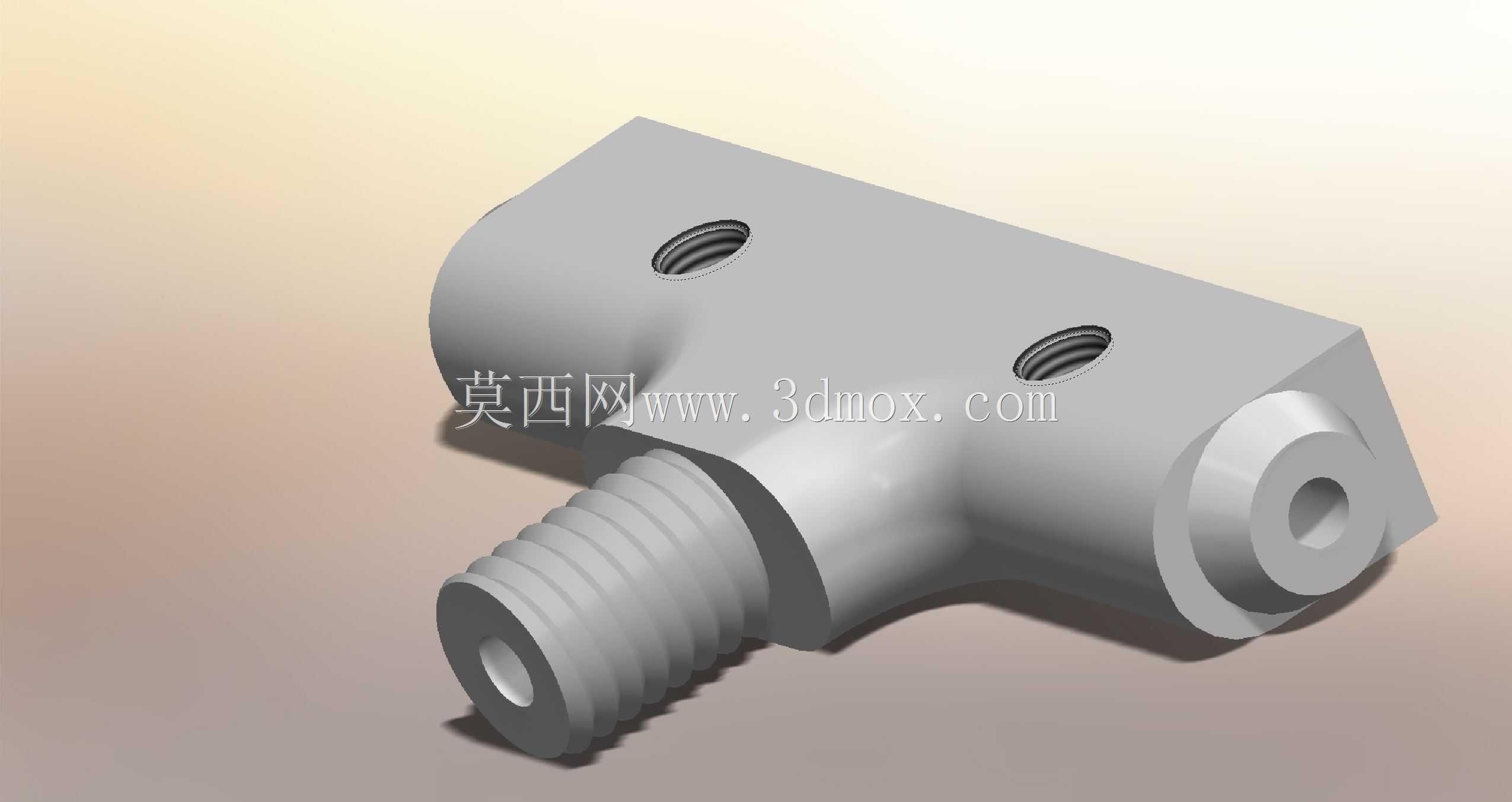

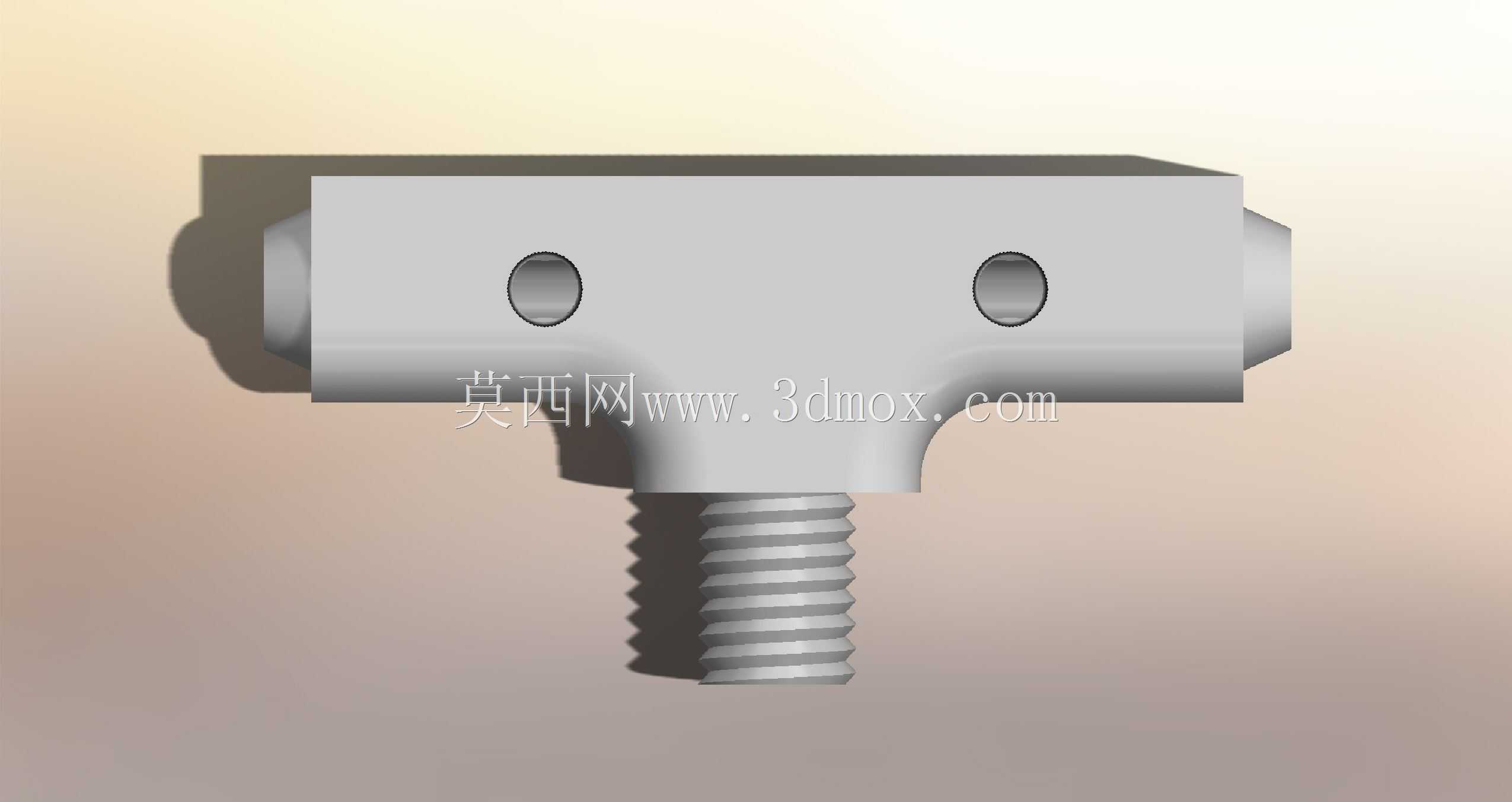

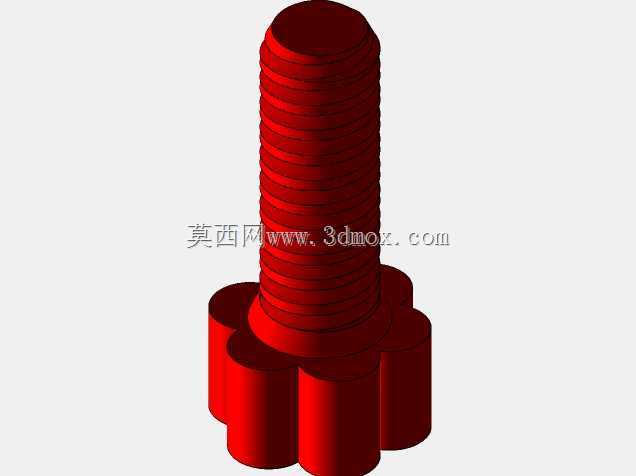

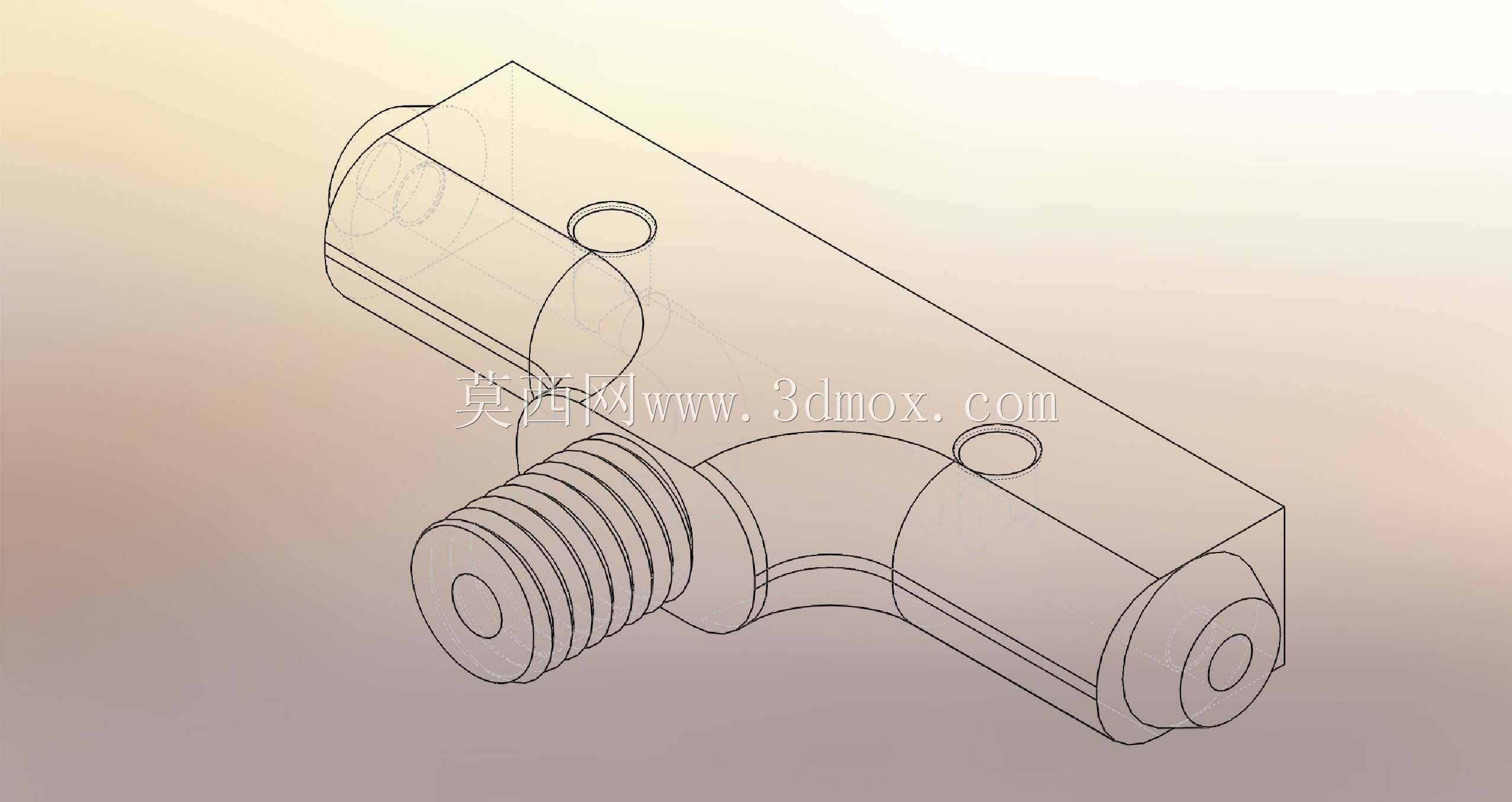

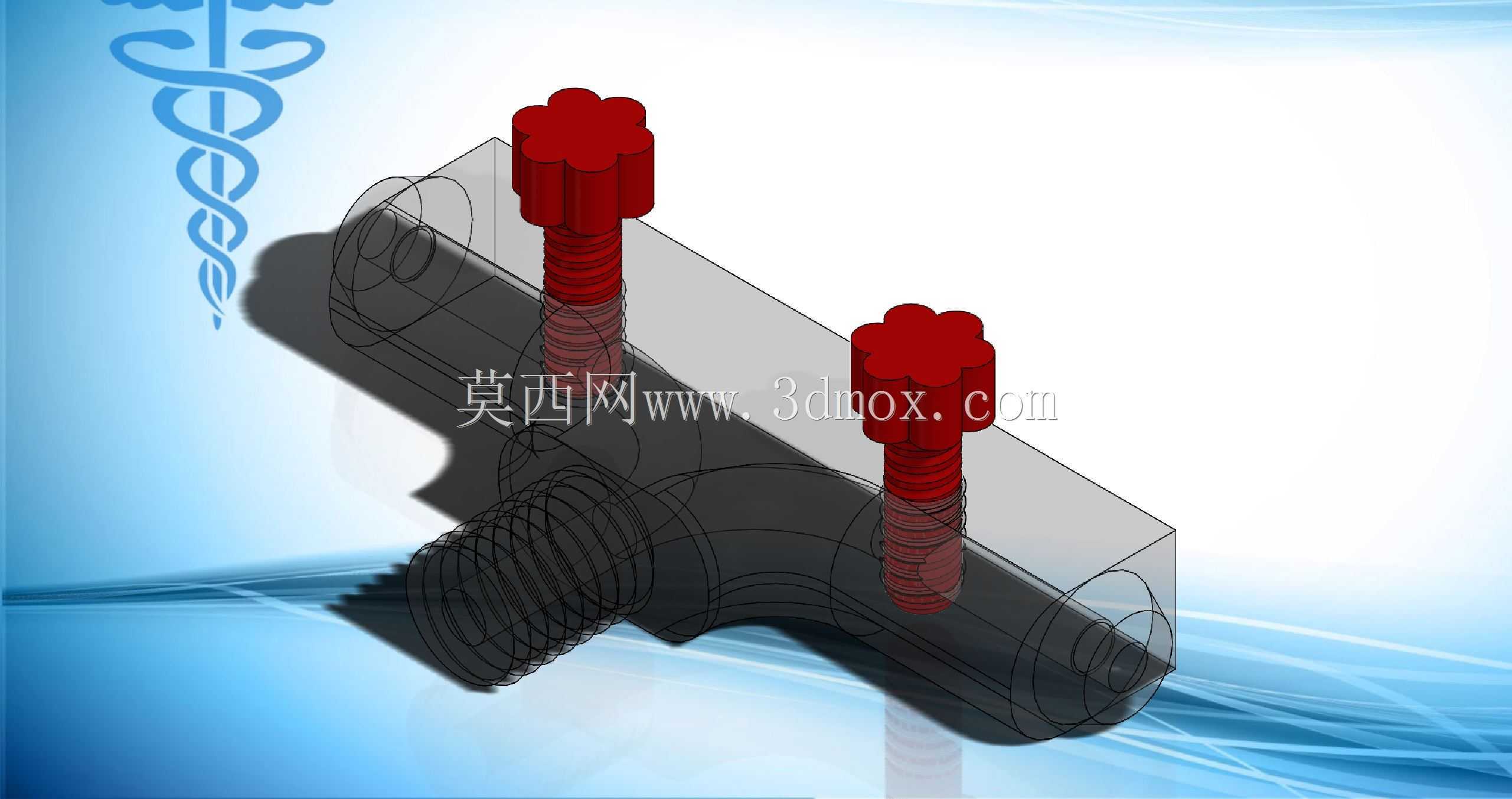

这款氧气分离装置主要面向小型供氧系统的气路分流场景，常见于家用氧疗配套、便携制氧设备外接分流、临时供氧点位的气路拓展环节，可实现单路氧气输入下的双路独立流量调控，满足不同终端的供氧需求匹配。装置主体采用三通式结构布局，主通路一端设置W21.8外螺纹接口，可直接匹配标准氧气阀的输出端，无需额外转接头即可完成主路气源接入，安装时只需对齐螺纹旋紧即可保证密封性能，适配常规医疗供氧系统的通用接口规格。另外两个支路端口设计为适配外径7mm氧气套管的插接结构，插接深度预留8mm的配合长度，可兼容常规PVC、硅胶材质的氧气管路，插接后依靠管路自身弹性与接口外壁的微锥面形成密封，无需额外卡箍即可满足低压供氧场景的密封要求。装置顶部集成两个10mm规格的拇指螺钉调节结构，旋钮采用多瓣式防滑外形，徒手即可拧动调节，无需借助额外工具，螺钉锥端直接作用于气路通流截面，通过改变通流间隙大小实现对应支路氧气流量的连续调节，调节行程内可实现从全闭到全开的流量线性变化，可根据实际供氧需求精准调整单路输出流量，两个支路调节互不干扰，可同时为两个供氧终端提供不同流量的氧气输出。设计阶段充分考虑了爱好者级FDM熔融沉积3D打印的工艺适配性，整体结构无小于45度的悬空面，无小于1.2mm的薄壁结构，所有转角均设置R0.5以上的圆角过渡，打印时无需添加支撑结构即可完成成型，采用0.2mm层厚设置时，可在保证螺纹配合精度、接口密封面平整度的前提下获得最优的打印效率，填充率设置为50%时即可满足0.4MPa工作压力下的结构强度要求，打印时长可控制在合理区间。建模过程中对所有配合尺寸均预留了0.2mm的打印公差，螺纹配合处采用标准公制螺纹的齿形参数，同时针对3D打印的成型收缩特性调整了螺纹中径尺寸，保证打印完成后调节旋钮可顺畅拧动无卡滞，接口插接松紧度适中，不会出现过松漏气或过紧无法插入的问题。装置整体外形无尖锐棱角，所有外露边均做倒钝处理，使用过程中不会划伤操作人员或管路，整体结构紧凑，安装后占用空间小，可直接集成到小型制氧设备的内部气路中，也可作为外接分流配件单独使用，适配多种低压氧气输送场景的分流调节需求。
