四轮手推式重载物料转运翻斗车结构设计

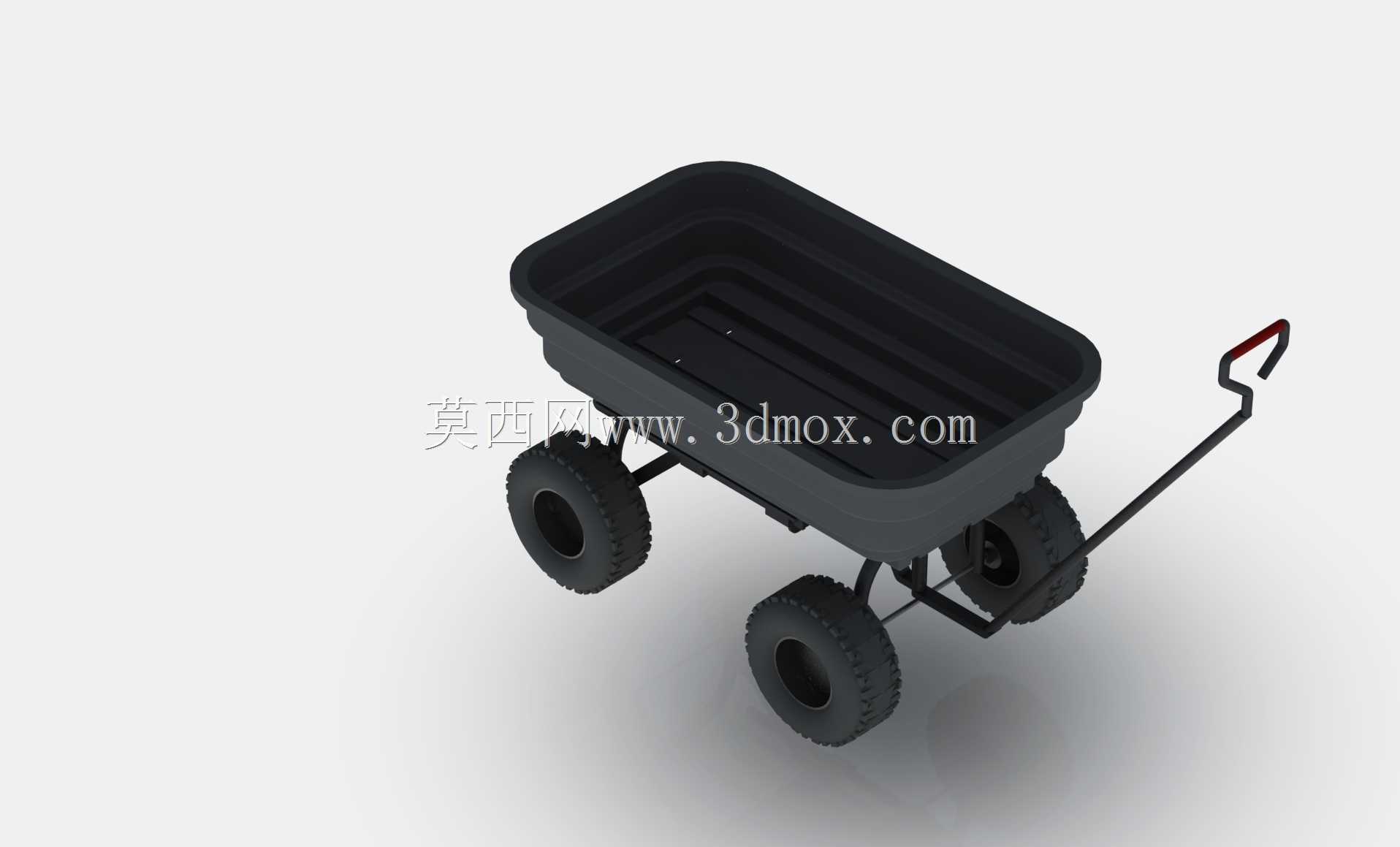

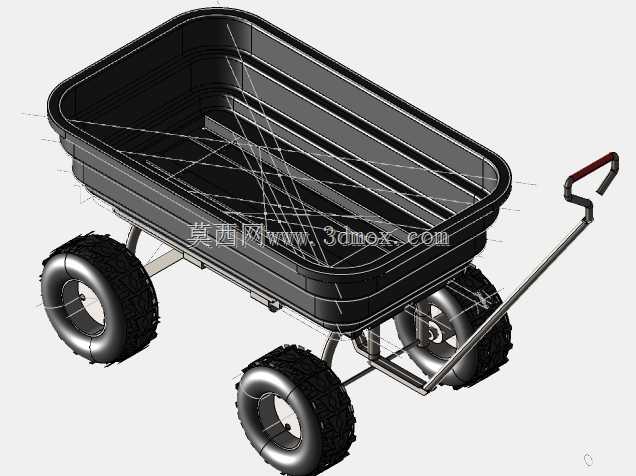

　　这款人力牵引的四轮翻斗转运车，核心适配场景集中在厂区内部短距离散料转运、仓储库区零散货品移位、小型工地砂石料短途驳运、园林作业渣土与肥土转运等场景，尤其适合狭窄通道内的物料周转作业——这类场景下大型机动转运设备无法进入，纯人力挑运或抬运效率极低，该类手推设备可在1.2米宽的通道内完成转向与停靠，适配绝大多数厂区人行通道、仓库货架间通道的通行宽度要求。从功能特性来看，车斗采用深斗式敞口结构，斗体上沿做外翻卷边强化，避免散料装载时物料从边缘洒落，同时卷边结构可提升斗体整体抗形变能力，满载状态下斗体侧壁不会因物料挤压出现外鼓变形；斗体底部与车架的连接点设置了翻转铰接位，卸料时只需扳动车架前端的锁止卡扣，即可将车斗向前倾斜完成卸料，

　　无需人力抬升整个斗体，大幅降低卸料时的劳动强度。牵引杆采用一体化弯折成型的圆钢结构，杆体末端设置橡胶防滑握把，握把处做了人体工学弯折角度，推行时操作人员无需过度弯腰即可握持，长距离推行时可降低腰部负荷；牵引杆与车架的连接位置设置了加强筋板，避免重载推行时杆体与车架连接处出现应力断裂。行走轮组采用四轮布局，前后轮均采用大直径深花纹橡胶充气轮，轮面的深花纹设计可在砂石路面、泥泞路面、未硬化的工地路面提供足够抓地力，避免推行时出现打滑；轮组的轮轴采用通轴设计，搭配双侧密封轴承，转动阻力小，同时密封结构可阻挡灰尘、泥水进入轴承内部，延长轮组的维护周期，适配户外非硬化路面的使用环境。车架部分采用矩形钢管焊接成型，主纵梁采用加厚规格的矩形管，

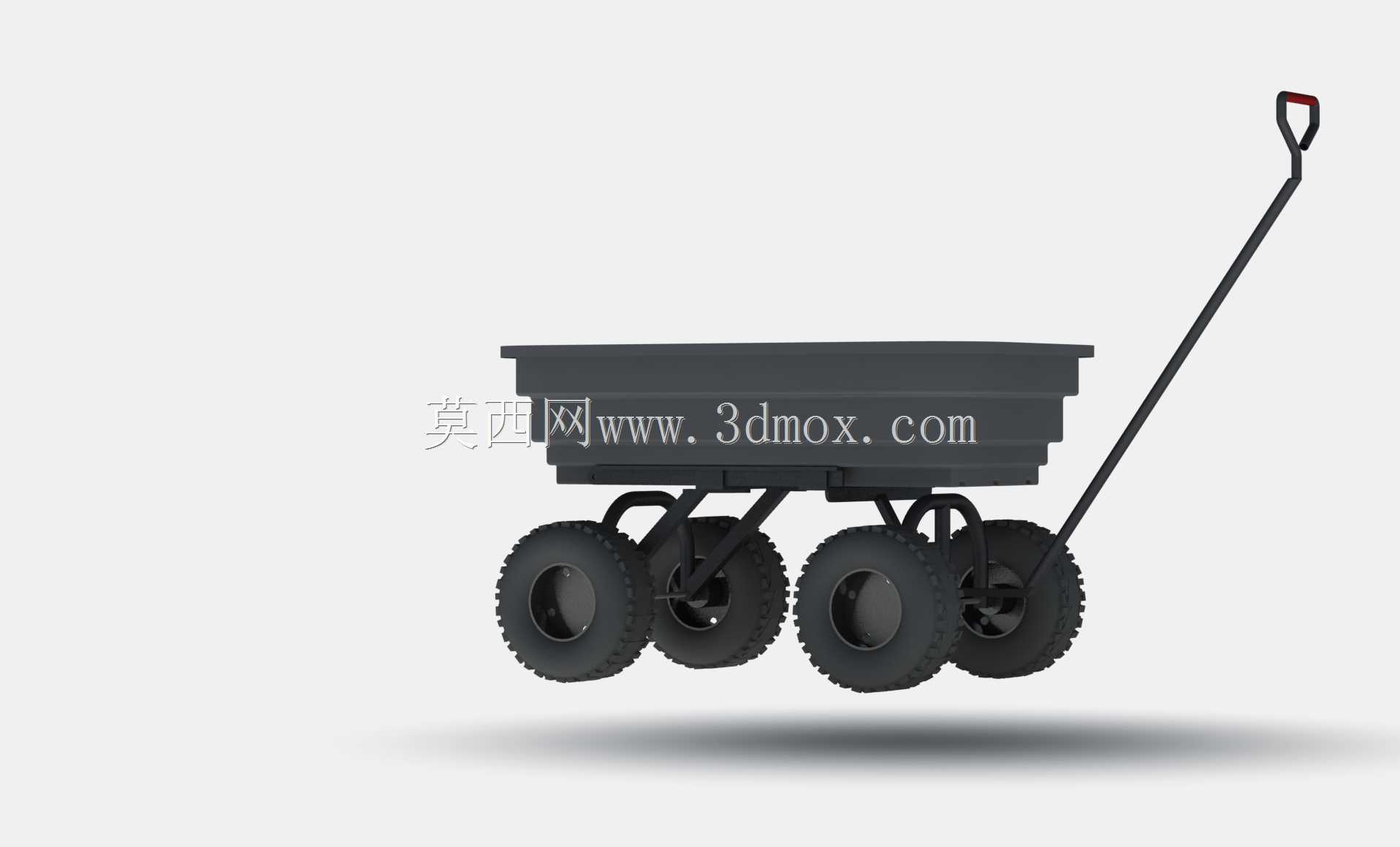

　　横梁采用等间距排布的短管焊接，既保证车架整体的承载刚度，又控制了整车的自重，空载状态下单人即可轻松挪动车辆。设计过程中，优先考虑了整车的通过性与操作便利性：整车的最大宽度控制在0.8米以内，车斗的离地高度设置为0.4米，既保证了足够的装载容积，又避免重心过高导致推行时侧翻；牵引杆的长度设置为1.1米，操作人员握持握把时，身体与车斗尾部的距离保持在0.3米以上，推行时不会出现磕碰腿部的情况；轮距设置为0.65米，转向时的最小转弯半径控制在1.5米以内，在狭窄区域内可灵活调整方向。安装边界方面，整车装配完成后，总长度包含牵引杆在内为1.8米，车斗内部长度为1米、宽度为0.7米、深度为0.35米，额定承载状态下的总高度为0.85米，

　　停靠时无需额外的支撑结构，车斗平放时整车重心落在四轮支撑面中心位置，空载或满载停靠时都不会出现前倾或后翻的情况；轮组的安装位置预留了足够的跳动间隙，在颠簸路面行驶时，轮体不会与车架或车斗底部发生剐蹭。针对不同使用场景的适配性，车斗的前边缘做了倾斜导料设计，卸料时物料可沿着导料边顺畅滑落，不会在斗体前壁残留积料；车架尾部设置了可折叠的支撑脚，卸料时可将支撑脚放下，顶住地面避免车辆前倾，无需额外人员辅助固定车辆即可完成单人卸料作业。整车的所有焊接位置都做了焊后打磨处理，去除焊渣与尖锐毛刺，避免操作人员使用时被划伤；金属部件表面采用喷塑处理，可抵御日常使用中的磕碰锈蚀，适配户外潮湿、多尘的使用环境。在结构强度校核层面，主承载梁的壁厚选择经过了满载工况下的弯曲应力验算，轮轴的直径选择满足额定载荷下的剪切强度要求，铰接翻转位置的销轴采用调质处理的碳钢材质，配合润滑脂嘴可定期加注润滑脂，保证翻转动作顺畅，避免长期使用后出现锈蚀卡滞。
