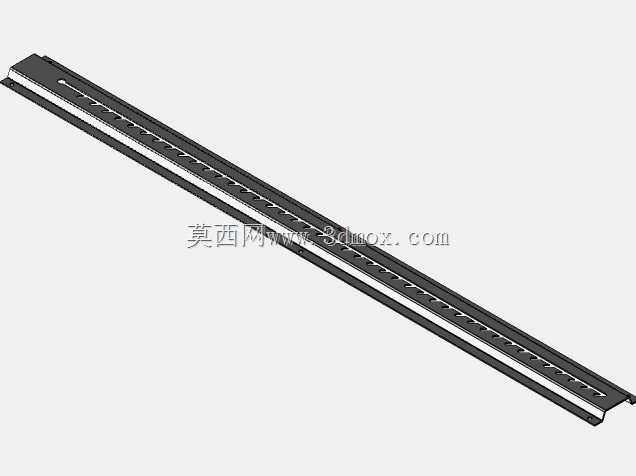

长条形冲孔金属板直线滑动导轨

这类长条形冲孔金属板导轨，在轻型直线导向场景里的应用覆盖度非常高，不像重载滚柱导轨那样需要极高的安装基面精度，也没有微型滚珠导轨的成本压力，在仓储抽屉、小型设备抽拉仓、电气柜内安装板导向、轻型工装滑移台这类场景里，是性价比极高的导向方案。从结构设计逻辑来看，整体采用薄金属板一体冲压弯折成型，没有额外拼接的结构件，主体截面为带翻边的U型槽结构，两侧翻边直接作为滑动接触面，省去了额外加装滑轨条的工序，冲压成型的翻边经过圆角处理，不会在滑动过程中刮伤配对的滑座部件，也能避免安装时划伤人手。

导轨本体上均匀排布的长圆形冲孔，是兼顾安装固定与轻量化的设计：长圆孔的预留间隙可以抵消安装基面的孔位加工误差，安装时不需要严格对齐孔位就能完成固定，降低现场安装的加工精度要求；均匀排布的孔位也让导轨可以根据实际安装需求，在任意长度位置选择固定点，适配不同长度的安装场景，不需要额外在现场钻孔加工。导轨两端做了小幅度的折边限位结构，滑座滑动到行程端点时会被折边挡住，不会直接从导轨端部滑脱，不需要额外加装行程限位挡块，简化了整体安装的零件数量。

从安装边界来看，这类导轨的安装基面只需要保证基本的平面度即可，不需要像精密导轨那样对基面做刮研或者精铣处理，直接用螺丝穿过本体的冲孔固定在安装架上就行，单根导轨的宽度较窄，占用的安装空间很小，适合在设备内部空间局促的位置布置。滑动配合的间隙可以通过调整两侧翻边的弯折角度来控制，不需要复杂的预紧调整结构，对于载荷不大、滑动频率不高的场景，这种间隙配合的滑动方式完全能满足使用需求，日常维护也只需要定期在滑动接触面涂抹少量润滑脂，就能保证滑动顺畅，不会出现卡顿的情况。

在实际选型使用的时候，需要注意这类导轨的承重方向是垂直于安装基面的，侧向受力能力较弱，不适合承受较大的偏载或者侧向载荷，如果是有侧向受力的场景，需要成对对称布置两根导轨，抵消侧向力的影响。导轨的长度可以根据实际需求裁切，因为是一体冲压的等截面结构，裁切后不会破坏整体的结构强度，只需要把裁切位置的毛刺打磨干净，就可以正常安装使用，适配不同行程的导向需求。和常见的三段式滚珠抽屉滑轨相比，这种金属板导轨的结构更简单，没有内部的滚珠保持架和滚珠组件，不会因为滚珠脱落或者保持架变形导致导轨卡滞，在粉尘较多的车间环境里使用时，粉尘不会像在滚珠导轨里那样堆积在滚道内造成滑动不畅，环境适应性更强。

设计这类钣金导轨的时候，需要重点控制弯折工序的角度一致性，两侧翻边的平行度误差要控制在合理范围内，否则滑座在滑动过程中会出现松紧不一的情况，局部摩擦力过大还会出现卡顿。冲孔的排布要避开弯折应力集中的区域，避免弯折过程中孔位出现撕裂变形，影响安装固定的强度。导轨表面的处理可以根据使用环境选择镀锌或者喷塑，提升防锈能力，在潮湿环境下使用也不会轻易生锈，延长整体的使用寿命。
