有机玻璃板滑动式3D打印铰链结构

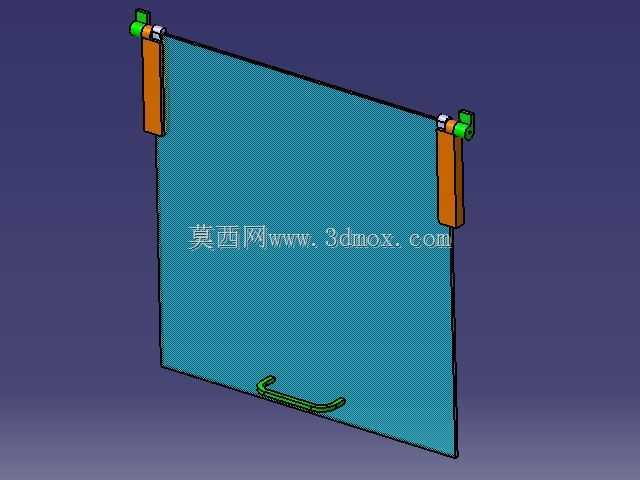

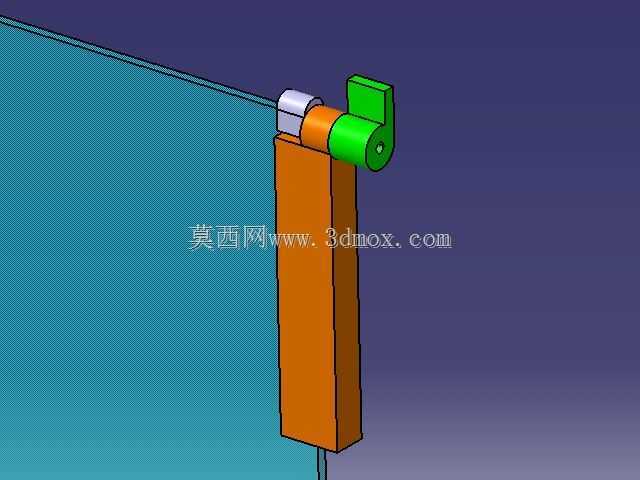

这类滑动铰链主要适配小型透明防护挡板、设备观察窗、桌面级亚克力围挡的开合需求，在小型实验设备防护、桌面工位隔断、3D打印机防尘罩、小型展示柜开合结构中应用广泛，区别于传统翻折式合页，它采用上下滑动的位移轨迹实现挡板的开启与闭合，不会占用挡板外侧的翻转空间，适合安装在周边有管线、操作部件的紧凑工位场景。从功能特性来看，这套铰链组件包含两侧的滑动导向座、顶部铰接转轴、底部辅助拉手，两侧导向座通过卡扣与板件侧边卡接固定，不需要在有机玻璃板上打过多安装孔，避免了亚克力板材钻孔易开裂的问题，顶部的铰接结构可以让板件在滑动到上限位后实现小角度外翻，方便操作人员从开口位置取放内部工件、调整设备参数，底部的U型拉手既可以作为滑动施力的握持部位，也能在板件闭合到位后起到限位卡接的作用，防止板件受振动自行滑移。设计过程中优先考虑了3D打印的成型可行性，所有结构件都做了最小壁厚控制，铰接位置预留了合理的活动间隙，避免打印后出现粘连无法活动的问题，导向座的滑槽尺寸做了适配公差，既可以保证滑动过程顺畅无卡滞，也不会因为间隙过大出现板件晃动的情况。安装时需要注意两侧导向座的平行度误差控制在0.5mm以内，否则会出现滑动阻力过大甚至卡死的问题，导向座的固定可以采用结构胶粘接或者侧面顶丝锁紧的方式，适配厚度3-5mm的有机玻璃板、亚克力板或者薄PVC板材，整体安装完成后板件的滑动行程可以根据实际安装空间调整导向座长度来适配，不需要额外定制其他连接件。针对不同的使用场景，还可以调整铰接部位的阻尼力度，比如经常需要保持开启状态的观察窗，可以在转轴位置增加阻尼垫片，让板件停在任意滑动位置，不需要额外加装支撑结构；对于需要频繁开合的防尘罩，可以适当减小滑槽摩擦系数，提升操作顺滑度。这套结构没有采用金属冲压件的复杂折弯工艺，所有零件都可以通过桌面级FDM3D打印机制作，小批量试制时不需要开模，能大幅缩短非标防护结构的制作周期，针对不同厚度的板材，只需要调整导向座卡槽的宽度尺寸即可快速适配，不需要整体重构结构。
