涡轮喷气发动机导流偏转器结构设计

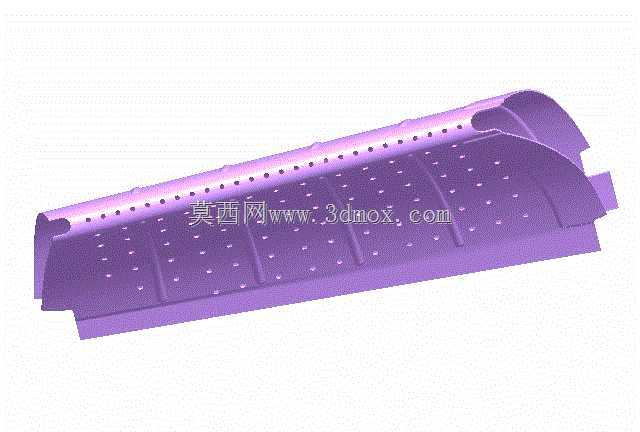

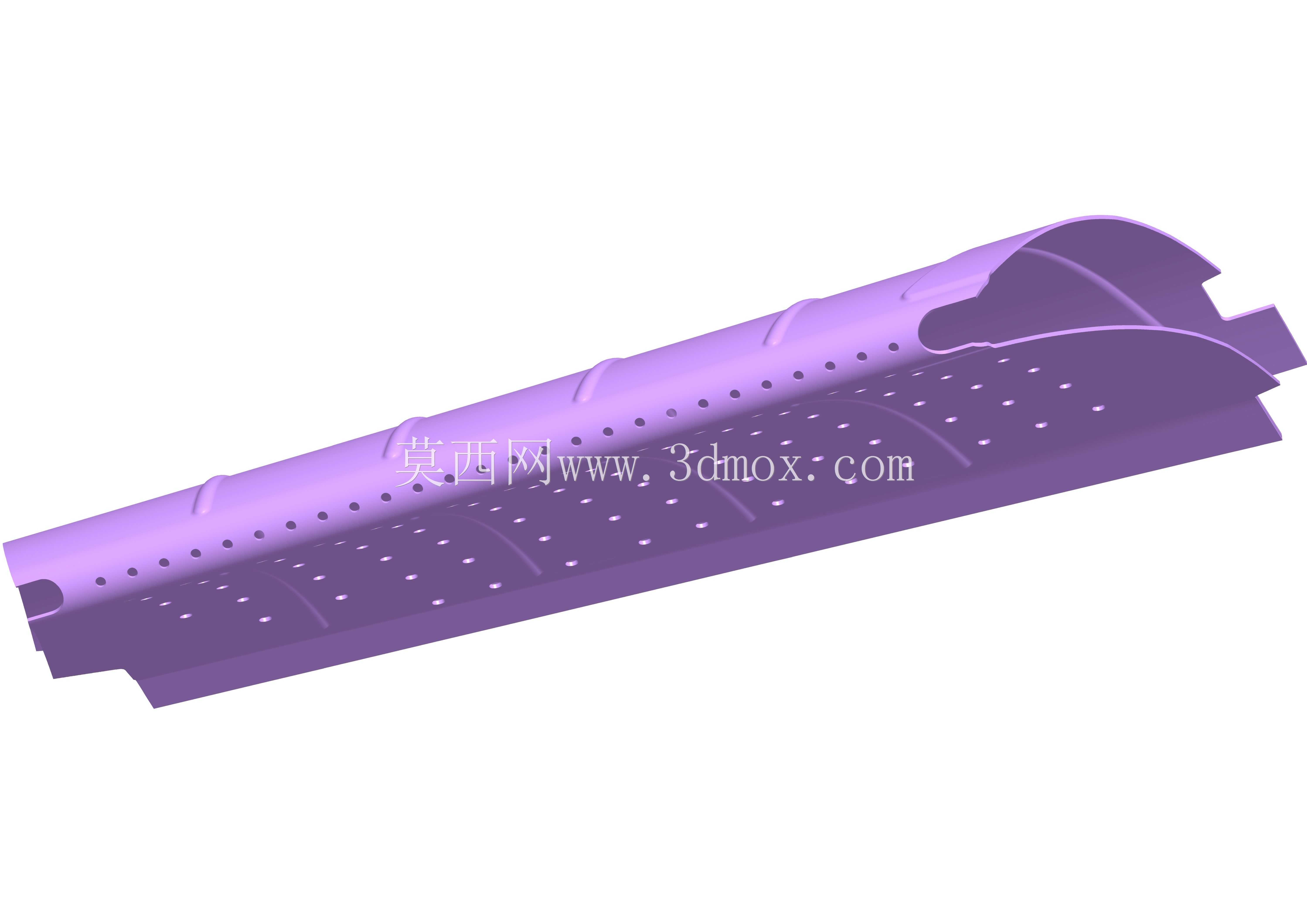

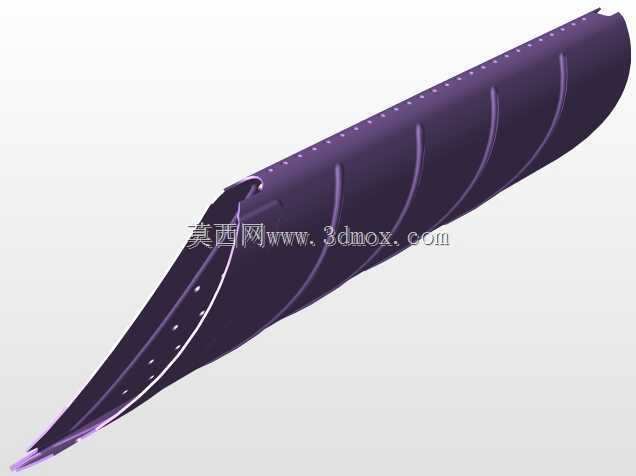

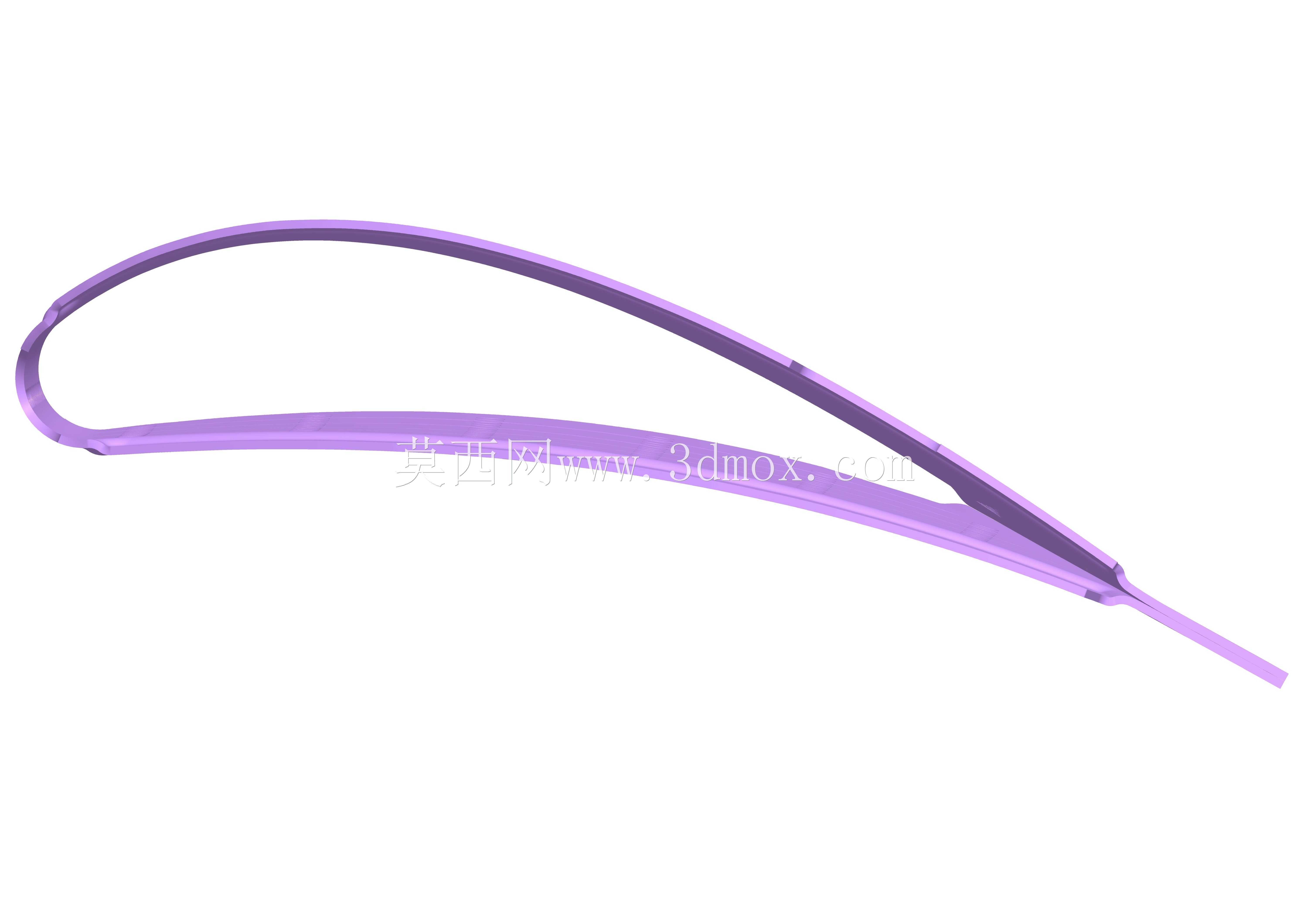

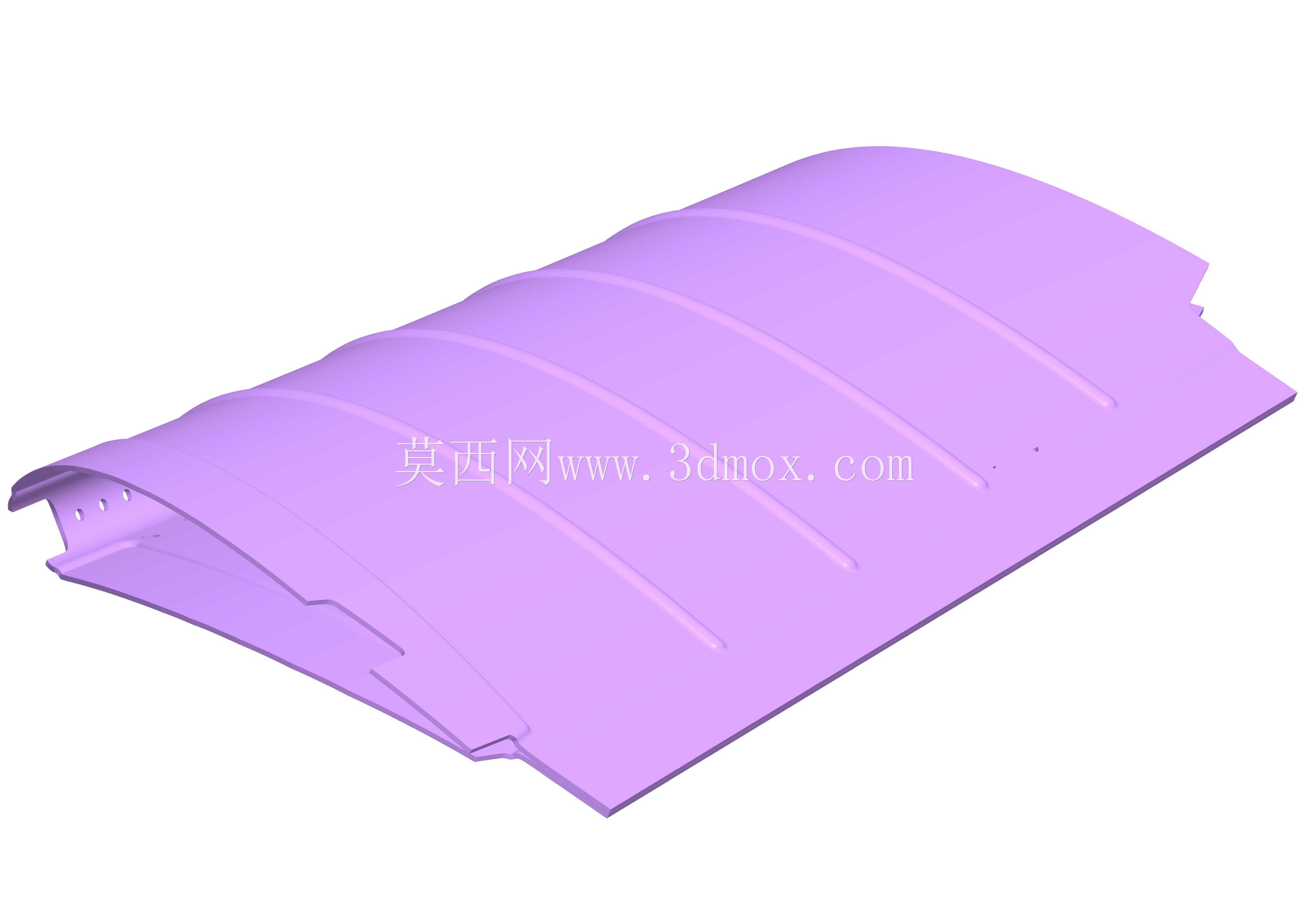

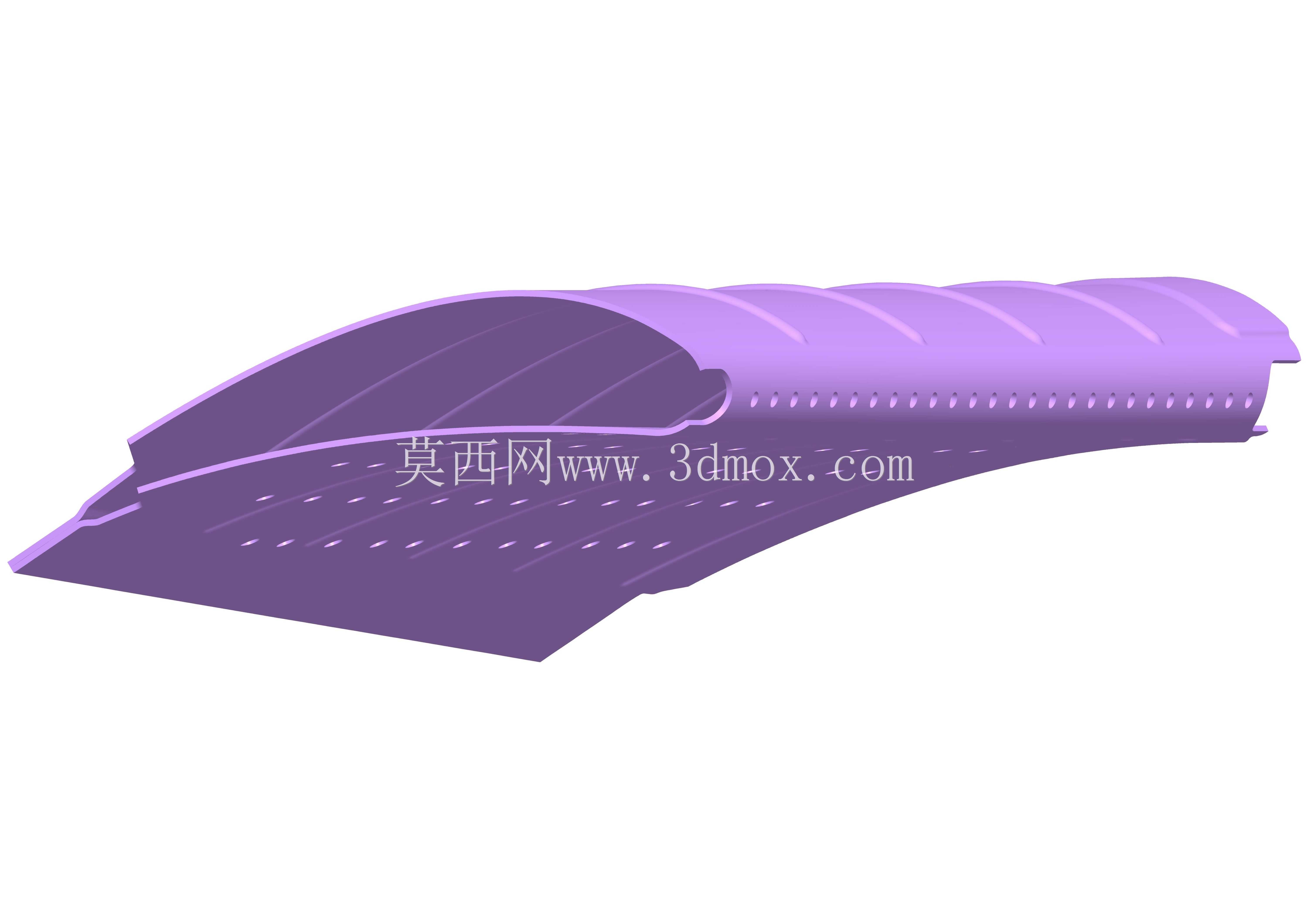

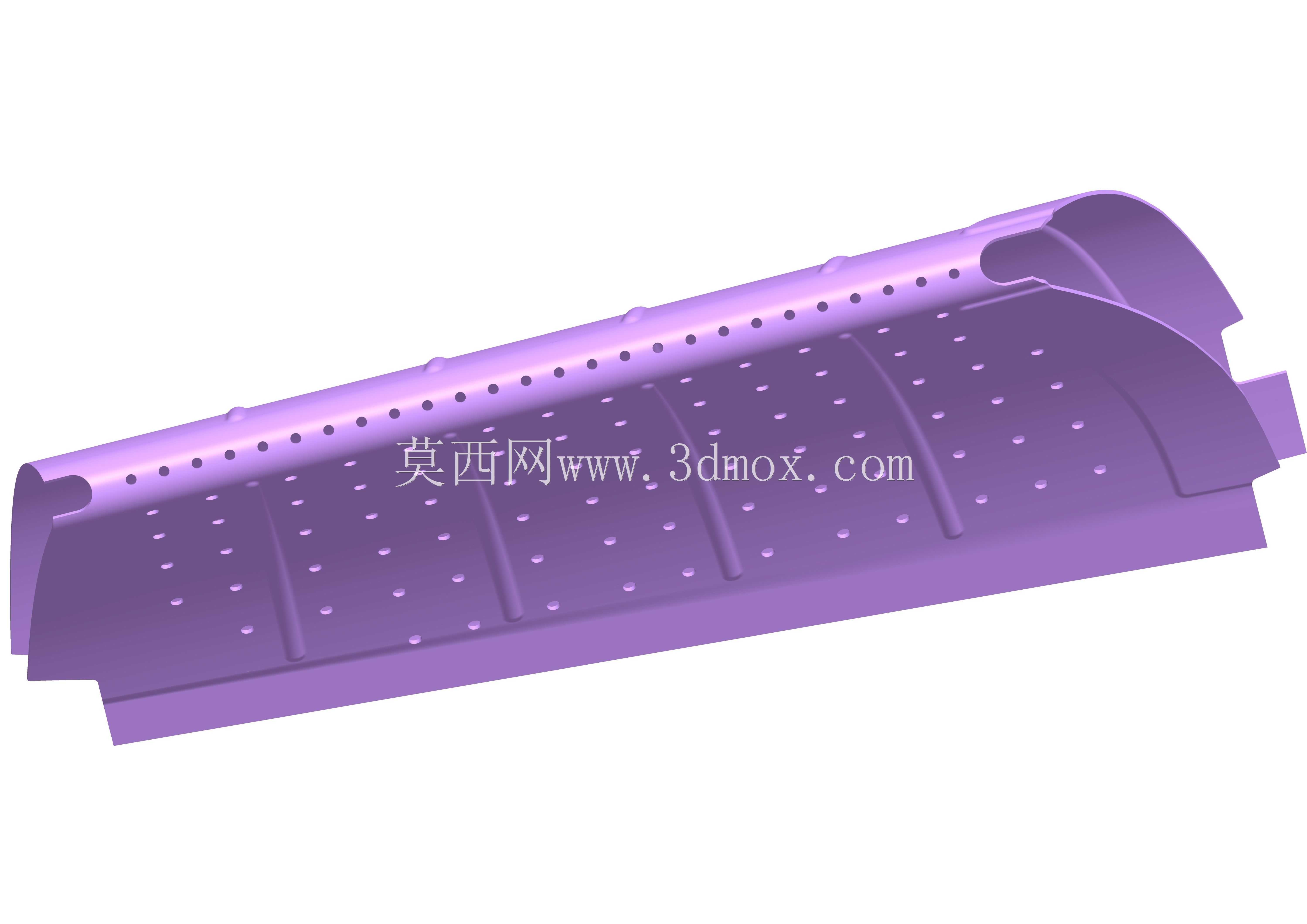

该部件应用于航空涡轮喷气发动机的气流调控段，主要承担发动机工作过程中高温高压燃气的流向引导与偏转调整作用，在发动机加力工况、矢量推力调节以及尾喷流适配环节发挥核心作用，能够有效梳理燃烧室排出的紊流燃气，降低气流脉动对尾喷管结构的冲击，同时配合矢量调节机构实现推力方向的可控调整，适配飞行器不同飞行姿态下的推力输出需求。从结构设计来看，该偏转器采用半弧形曲面主体构型，曲面曲率沿气流流向做渐进式过渡，避免气流在构件表面出现急剧折转引发的流动分离，表面均匀排布的密集小孔为气膜冷却结构，工作时可将发动机外涵道引入的低温冷却气从孔中送出，在构件表面形成均匀的冷却气膜，隔绝高温燃气直接冲刷基体，大幅提升构件在高温工况下的使用寿命。主体边缘设置的翻边结构为安装定位边，翻边上预留的连接孔位用于与发动机机匣、相邻导流段构件做螺栓紧固连接，安装时需保证曲面中轴线与发动机气流通道轴线的同轴度偏差控制在合理公差范围内，避免引发气流偏载导致构件受力不均。设计过程中优先考虑了构件的受力均匀性，曲面背部设置的纵向加强筋沿气流流向分布，在不显著增加构件整体重量的前提下提升结构刚度，抵消高温燃气冲击带来的交变载荷，防止构件长期工作出现形变。构件的安装边界需匹配发动机涡轮后出口的通道尺寸，弧形截面的弦长、曲率半径均需与相邻机匣段的内壁面做贴合适配，保证气流通道内壁的平滑过渡，减少台阶结构带来的气流阻力损失。表面小孔的排布密度沿气流流向做梯度调整，靠近涡轮出口的高温区域孔位密度更高，冷却气流量更大，沿流向随着燃气温度逐步降低，孔位密度对应减小，在保证冷却效果的同时合理控制冷却气消耗量，避免过多外涵气流入主燃气流导致发动机推力损失。
