小型双缸航模活塞式动力装置结构

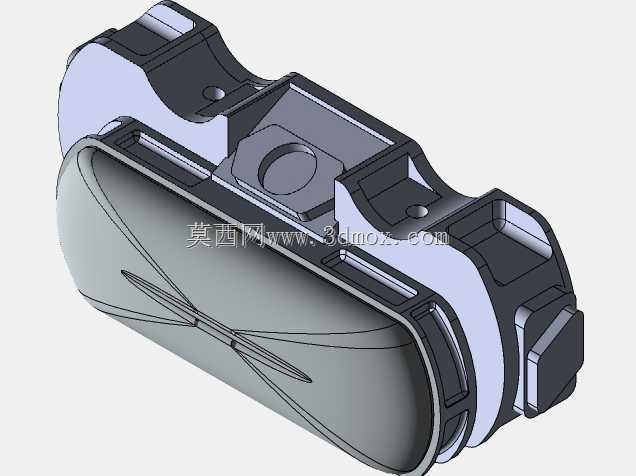

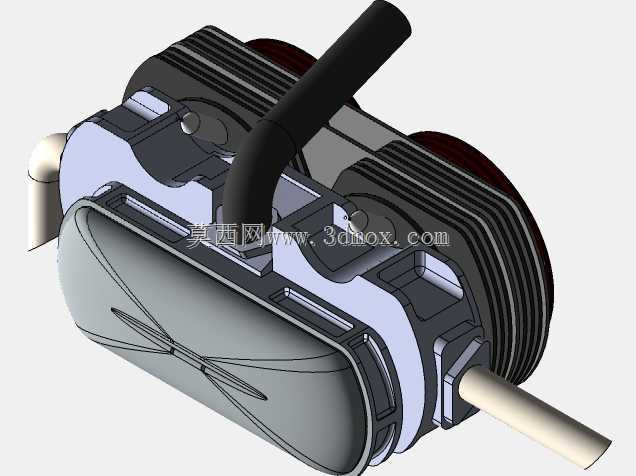

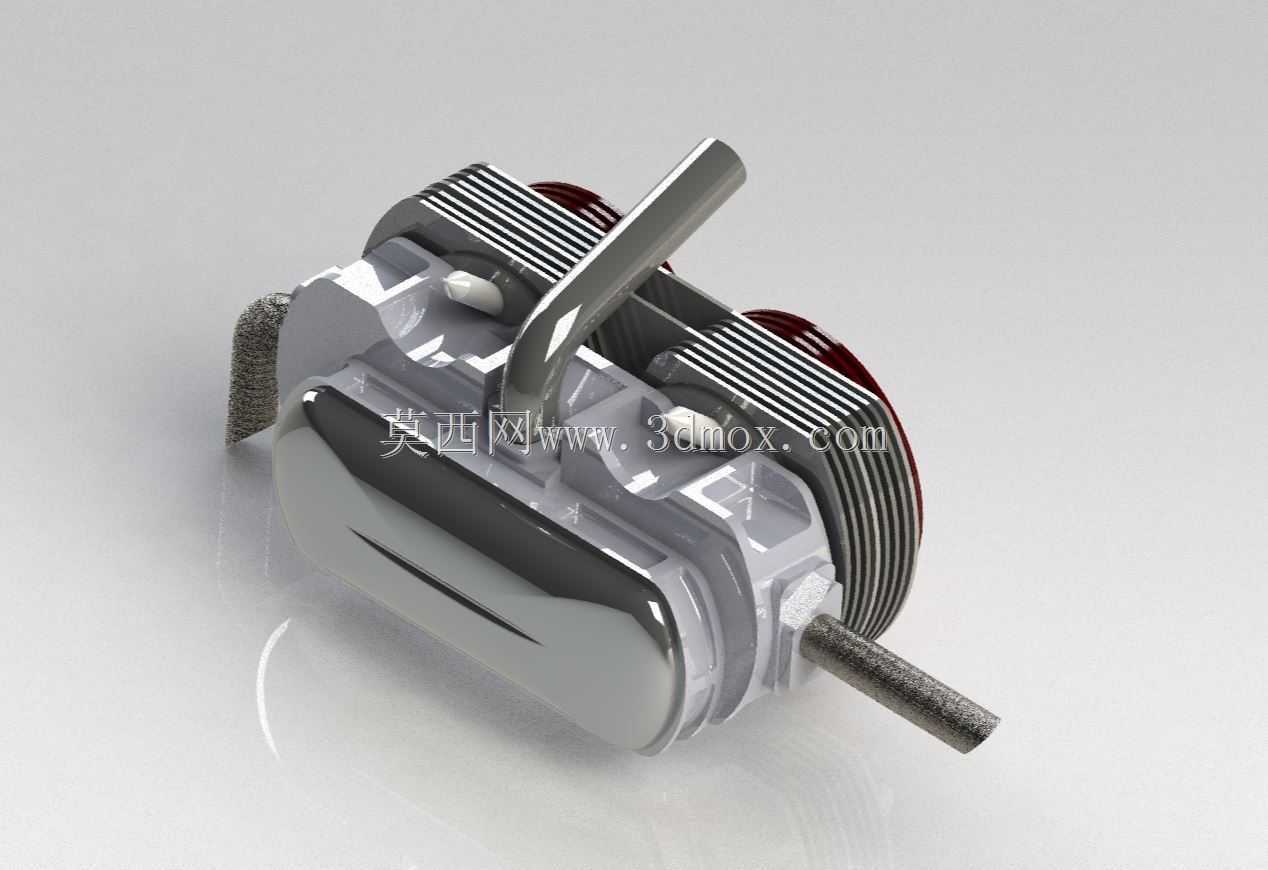

该动力装置主要面向小比例像真航模、轻型遥控固定翼及仿真车模场景使用，作为整套模型的动力输出核心，负责将燃料燃烧产生的热能转化为曲轴旋转的机械能，为整套载具提供推进动力。从结构设计来看，采用水平对置双缸布局，这种布局能有效抵消活塞往复运动产生的一阶振动，相比单缸结构运行平顺性提升明显，不需要额外加装大尺寸平衡块就能保证高转速下的机身稳定性，适配对振动敏感的像真机壳、机载微型摄像设备的搭载需求。散热结构采用外露式环形散热鳍片设计，鳍片沿气缸周向均匀排布，利用航模飞行时的迎面气流直接带走气缸工作产生的热量，不需要额外加装水冷管路、散热泵等附属结构，能有效降低整机自重，同时减少故障点，适配户外复杂飞行环境下的可靠性要求。曲轴输出端采用直出式轴结构，输出轴表面做滚花防滑处理，可直接适配标准规格的螺旋桨夹或者传动齿轮，安装时不需要额外做轴径转接，输出轴的伸出长度预留了螺旋桨安装、锁紧螺母的装配空间，不会出现桨叶与引擎壳体干涉的问题。化油器安装位设置在两缸之间的进气交汇处，能保证两个气缸的进气量均匀分配，避免出现单缸混合气过浓或过稀的工况，油门摇臂的转动角度覆盖怠速到满油门的全行程，摇臂的安装位置预留了舵机拉杆的连接空间，不会和周边的散热鳍片、缸盖结构产生运动干涉。油箱接口设置在壳体侧下方，采用侧置油嘴布局，能避免航模做特技飞行动作时机油倒灌进气缸的问题，同时接口尺寸适配常规模型油管，不需要做转接头改装。整体壳体采用分体式装配设计，曲轴箱、气缸、缸盖之间通过定位销保证装配同轴度，后期维护拆解时不需要复杂的专用工装，就能完成活塞环更换、积碳清理等常规保养操作。整机的安装固定位设置在曲轴箱底部，采用标准间距的安装孔位，可直接适配多数航模的引擎安装架，安装孔的深度经过校核，拧紧固定螺丝时不会穿透曲轴箱内壁干涉内部曲轴的运转。从实际使用场景来看，该结构的动力输出特性偏向中高转速区间，搭配小直径高速螺旋桨时能提供足够的拉力，适配翼展1.2米到1.8米区间的像真航模，也可通过齿轮减速组适配大尺寸低转速螺旋桨，用于慢速像真机或者仿真遥控车的动力单元。
