载人摆臂式体验游乐设备结构设计

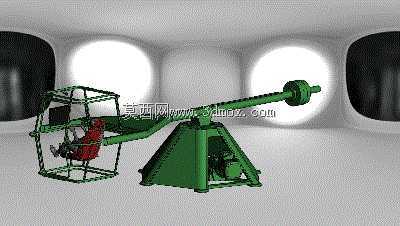

这款载人摆臂式体验装置主要面向文旅体验、科普场馆、主题乐园的沉浸式体验场景搭建使用，核心用途是通过可控的摆臂俯仰摆动，配合载人端的姿态变化，为体验者提供模拟过载、失重的体感反馈，可用于航空航天主题的过载体验教学、游乐场所的特色体验项目搭建。从结构设计逻辑来看，整体采用三角锥型焊接钢结构底座作为承载基础，底座底部预留了地脚螺栓安装孔位，安装时需要匹配平整的硬化混凝土地面，单底座的安装占地边界约为2.2米见方，整体设备组装完成后总长度约6.8米，摆臂抬升至最大仰角时顶端高度约4.2米，安装前需要预留周边不小于1.5米的安全操作距离，避免摆臂运动过程中与周边设施发生干涉。摆臂主体采用变截面箱型梁结构设计，靠近底座铰接端的梁体截面更大，向末端配重端逐步收窄，在保证整体抗弯扭强度的同时尽可能降低臂体自重，减少驱动端的负载压力。臂体末端设置有叠装式配重块组，可根据载人端的实际载荷变化调整配重块数量，将整个摆臂的转动惯量调整至驱动系统适配的区间，降低启停过程中的冲击载荷。载人端采用笼式防护框架结构，框架采用圆管弯焊成型，侧面设置可开合的安全锁止门，内部预留了安全座椅、多点式安全带的安装点位，框架整体与摆臂端部通过回转支承连接，可在摆臂俯仰过程中保持载人舱的相对水平姿态，避免体验者出现过度翻转的不适感。驱动单元集成安装在底座内部的安装平台上，通过减速机构与摆臂铰接轴直连，传动路径短，传动间隙小，可精准控制摆臂的摆动角度与摆动速度，底座侧面预留了驱动系统的维护检修口，日常运维时可直接打开检修口完成润滑、紧固件检查等操作。设计过程中对所有受力焊缝做了等强度补强处理，铰接位置均采用带密封的滚动轴承组，可承受径向与轴向的复合载荷，适配长期高频次的运行工况，安全防护框架的所有棱角位置都做了圆弧过渡处理，避免体验者进出过程中发生磕碰。
