四旋翼小型航拍作业飞行器结构设计

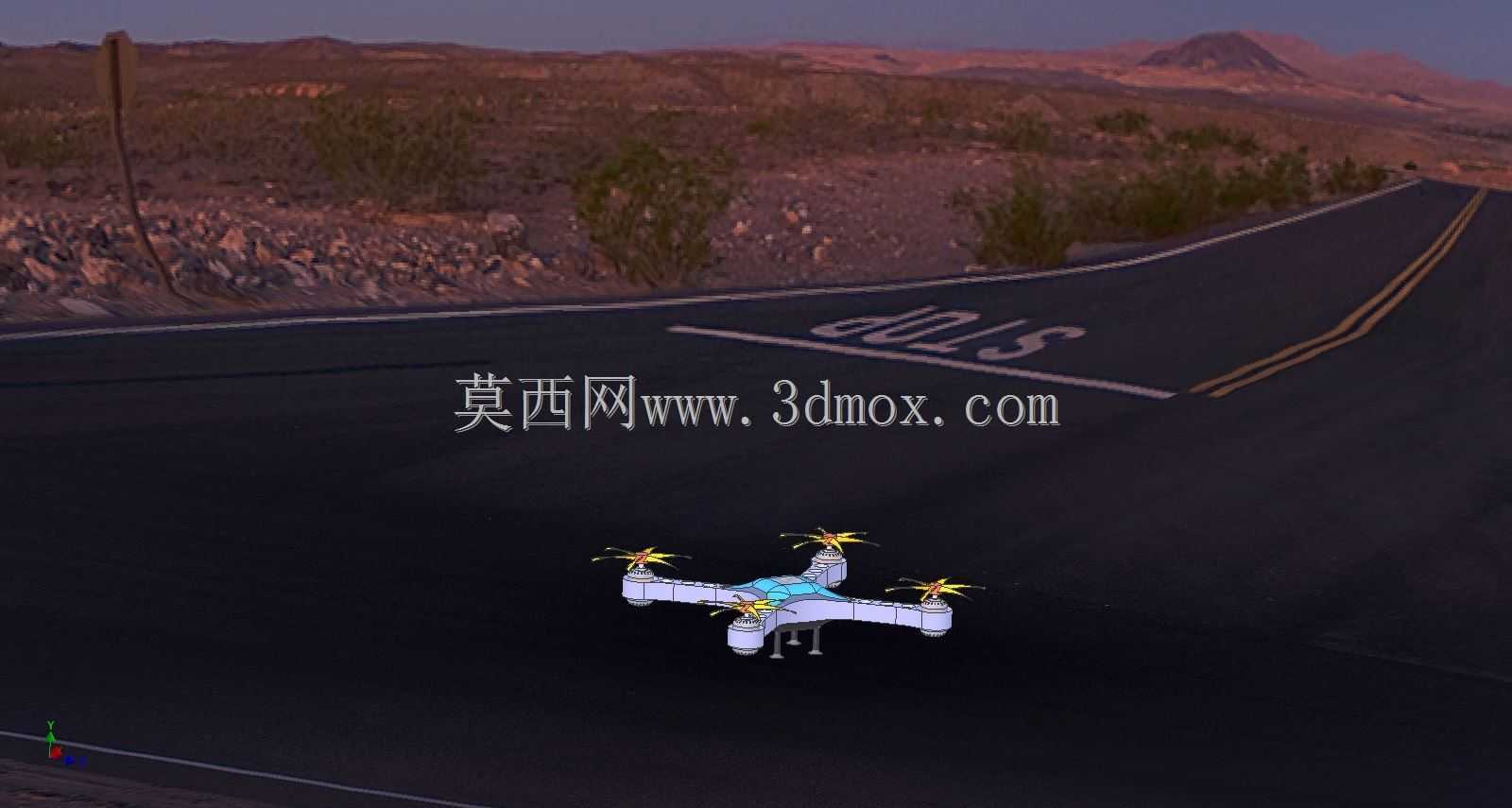

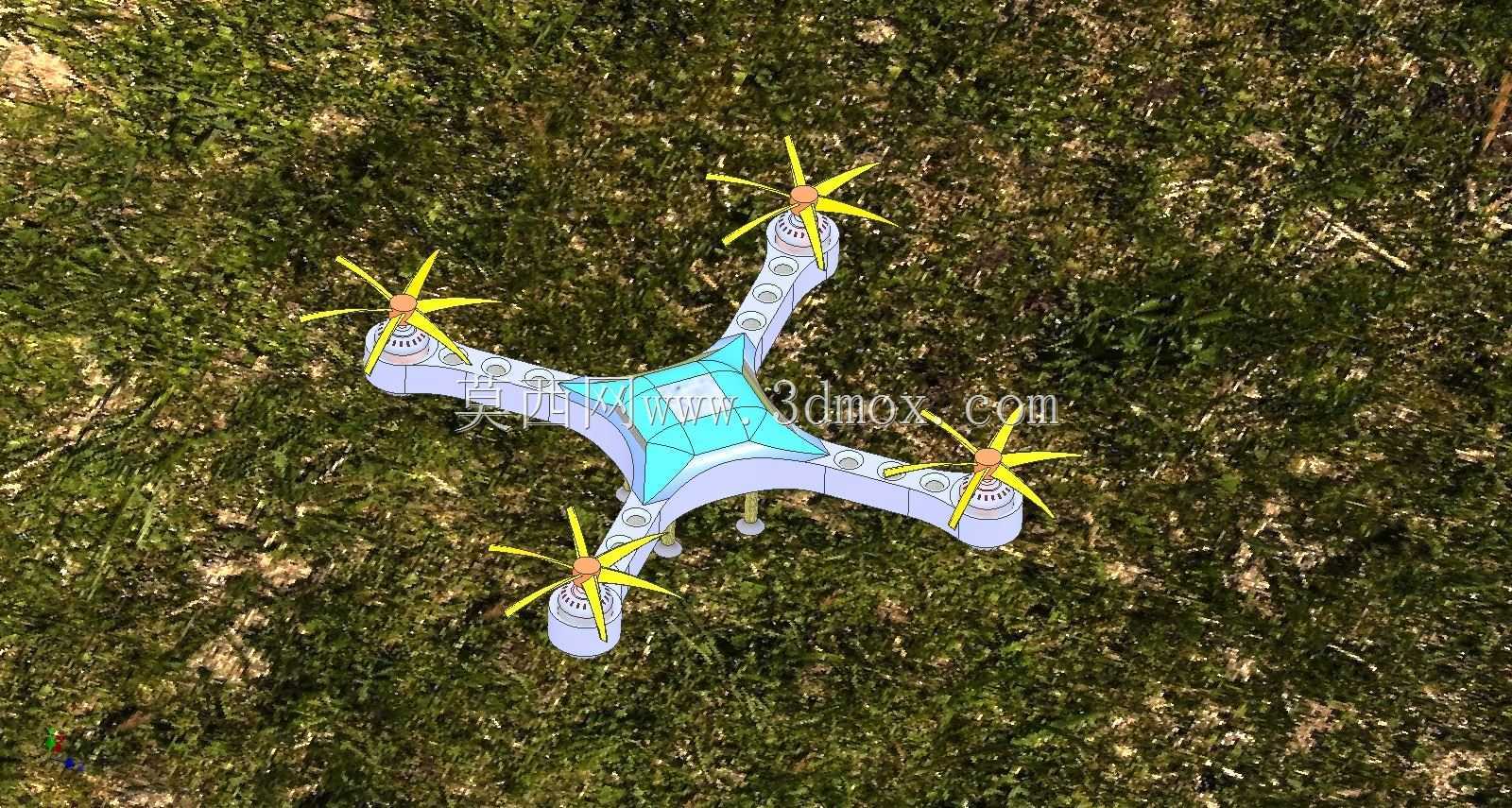

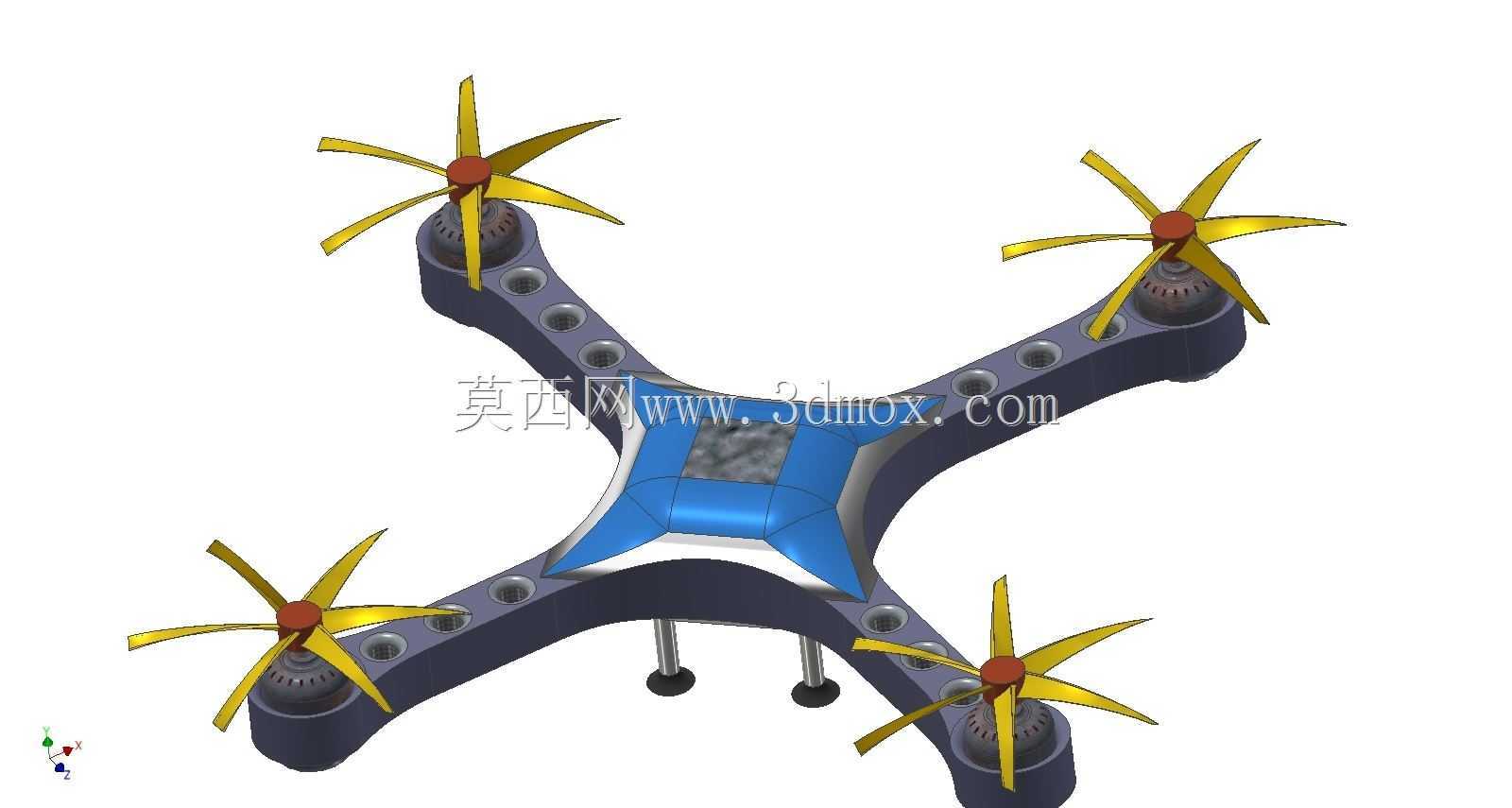

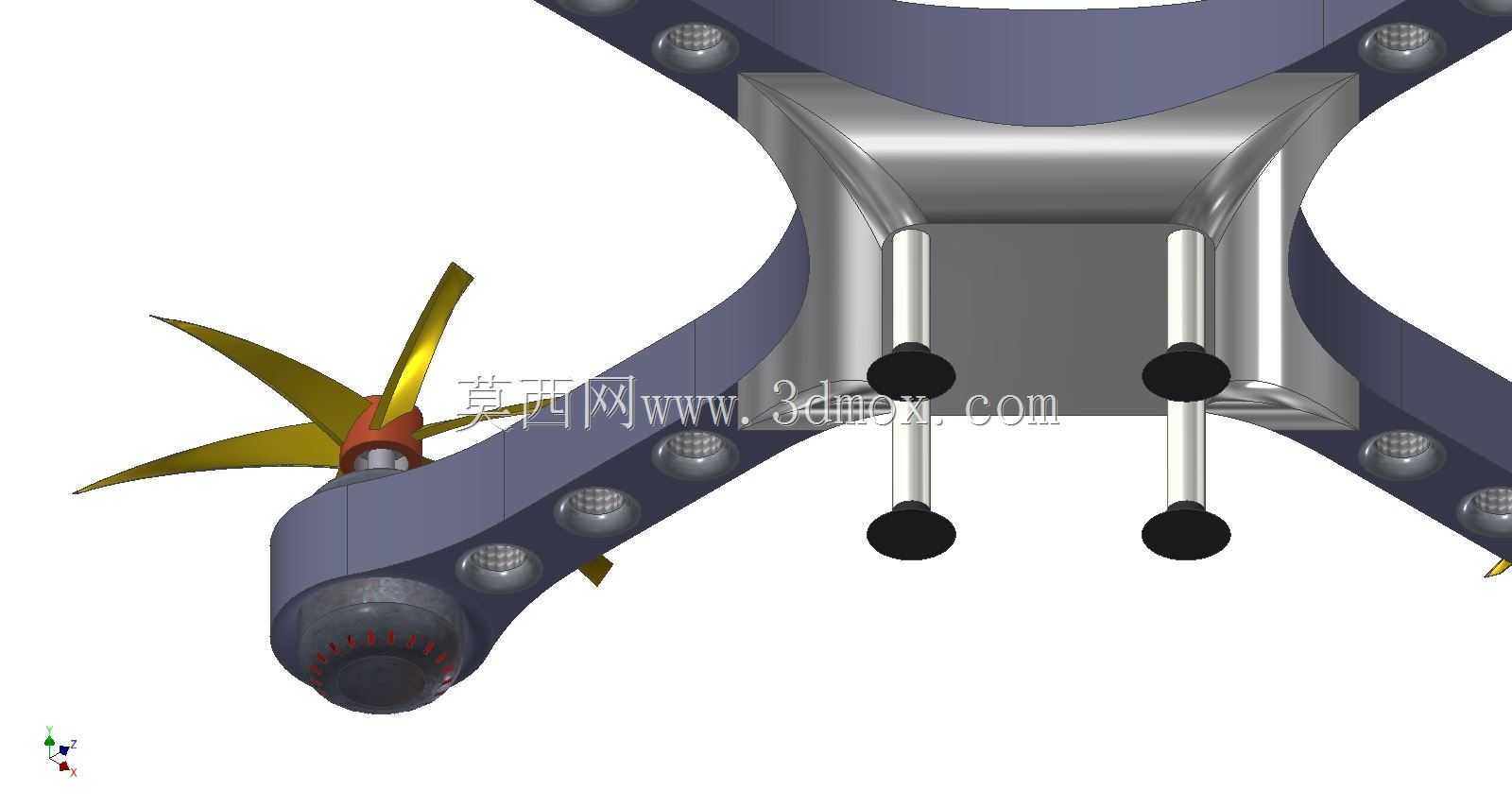

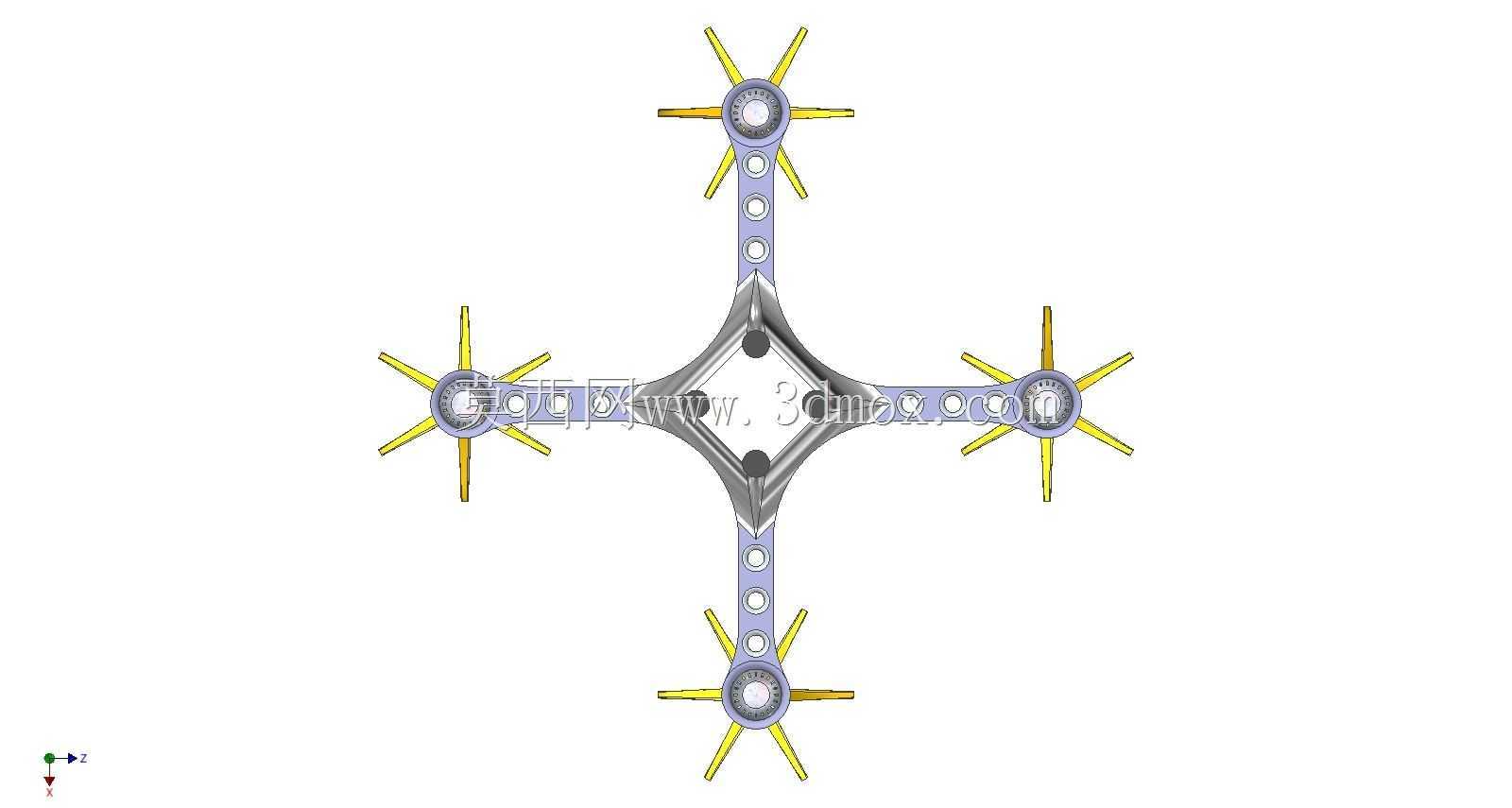

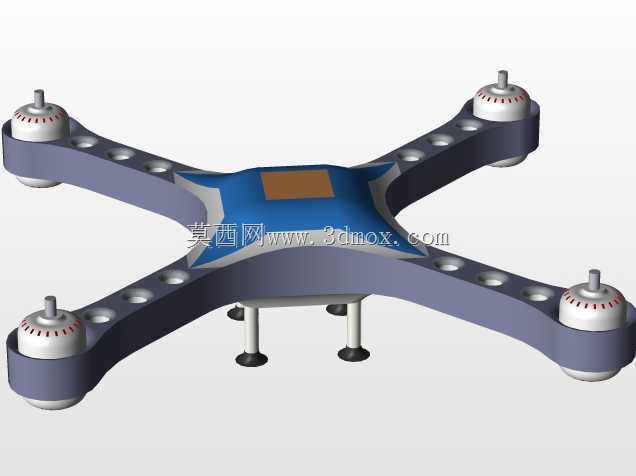

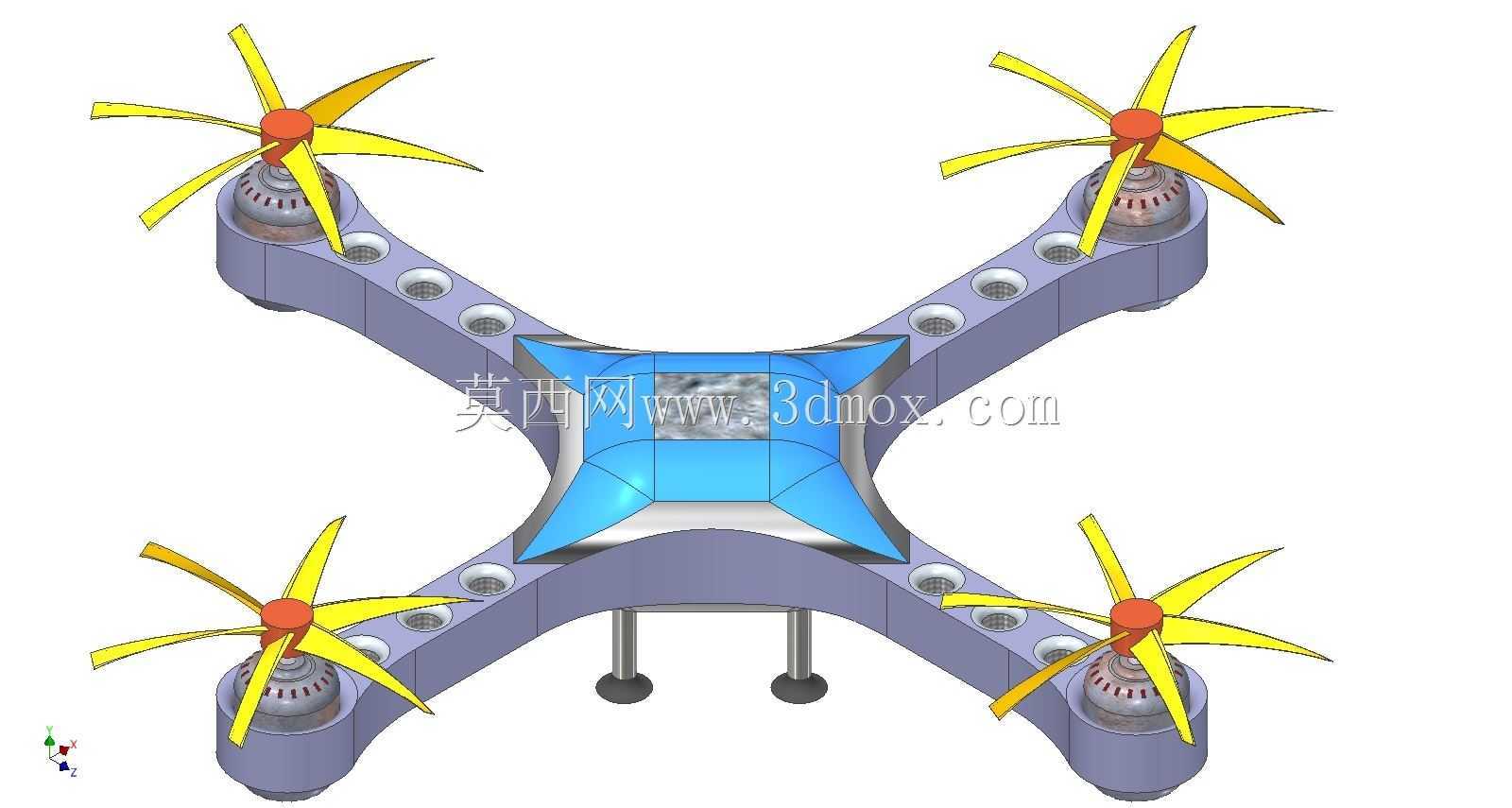

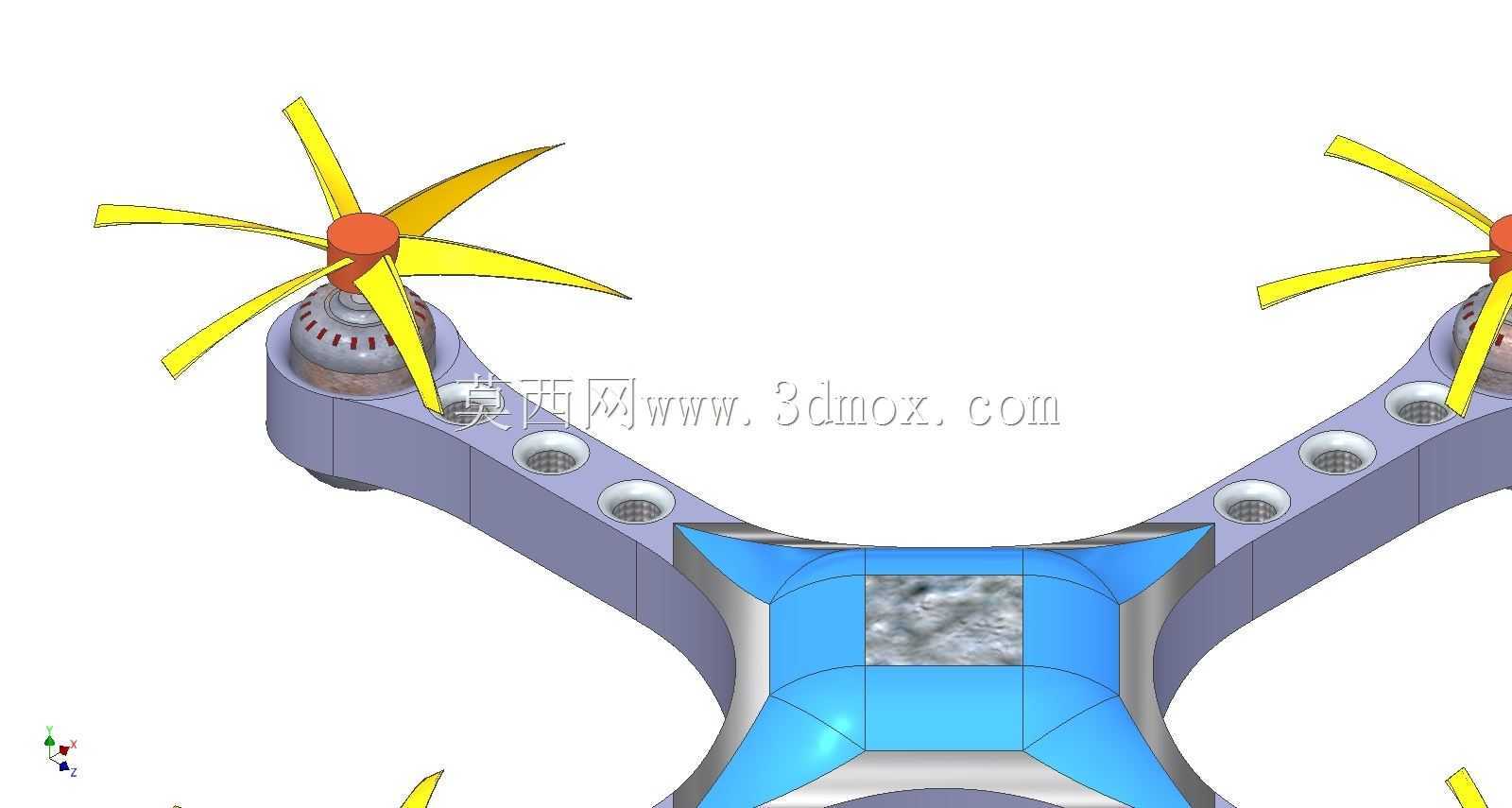

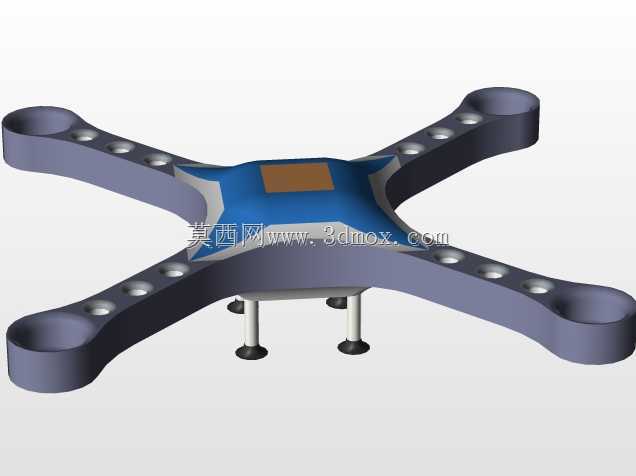

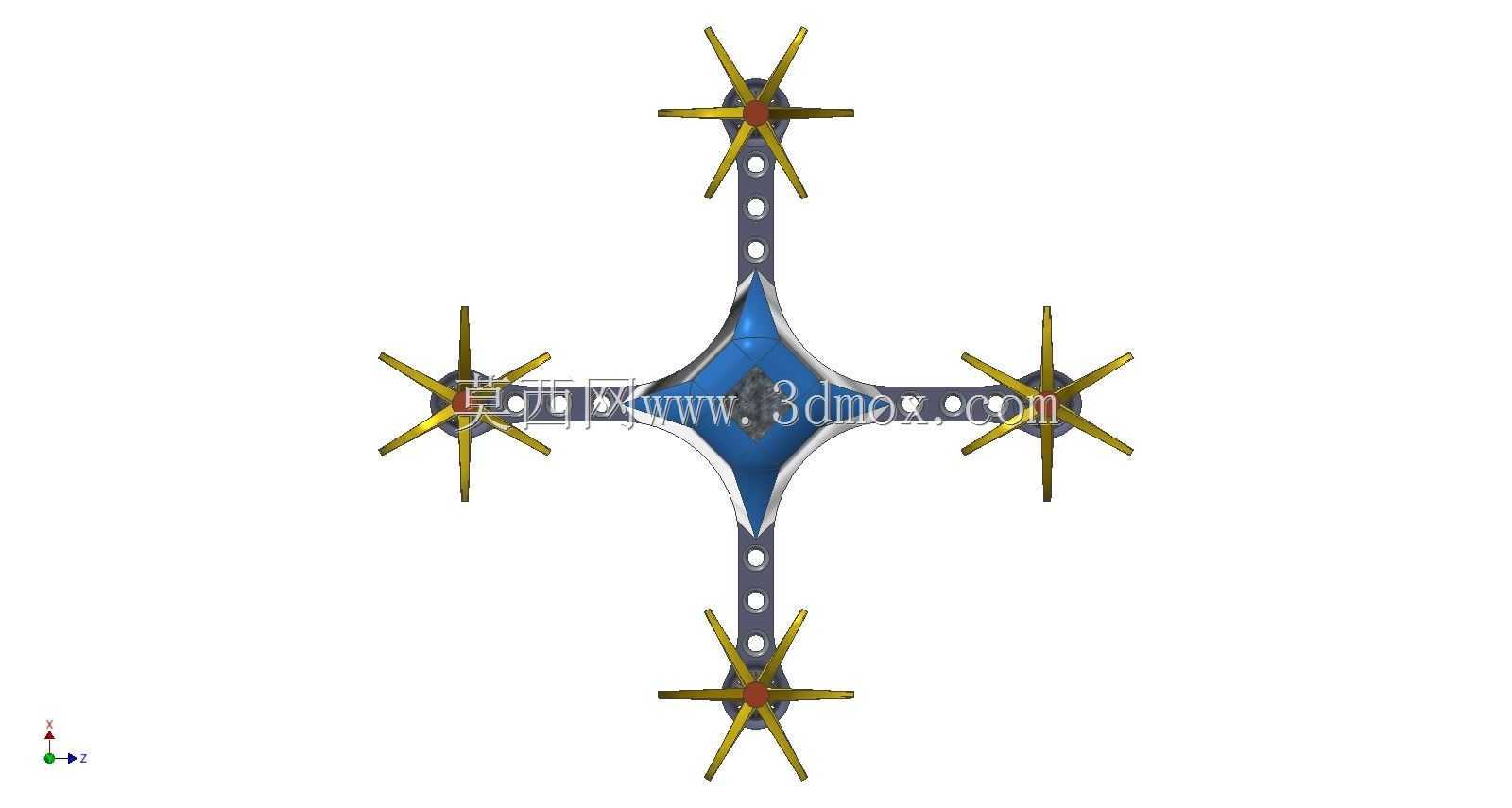

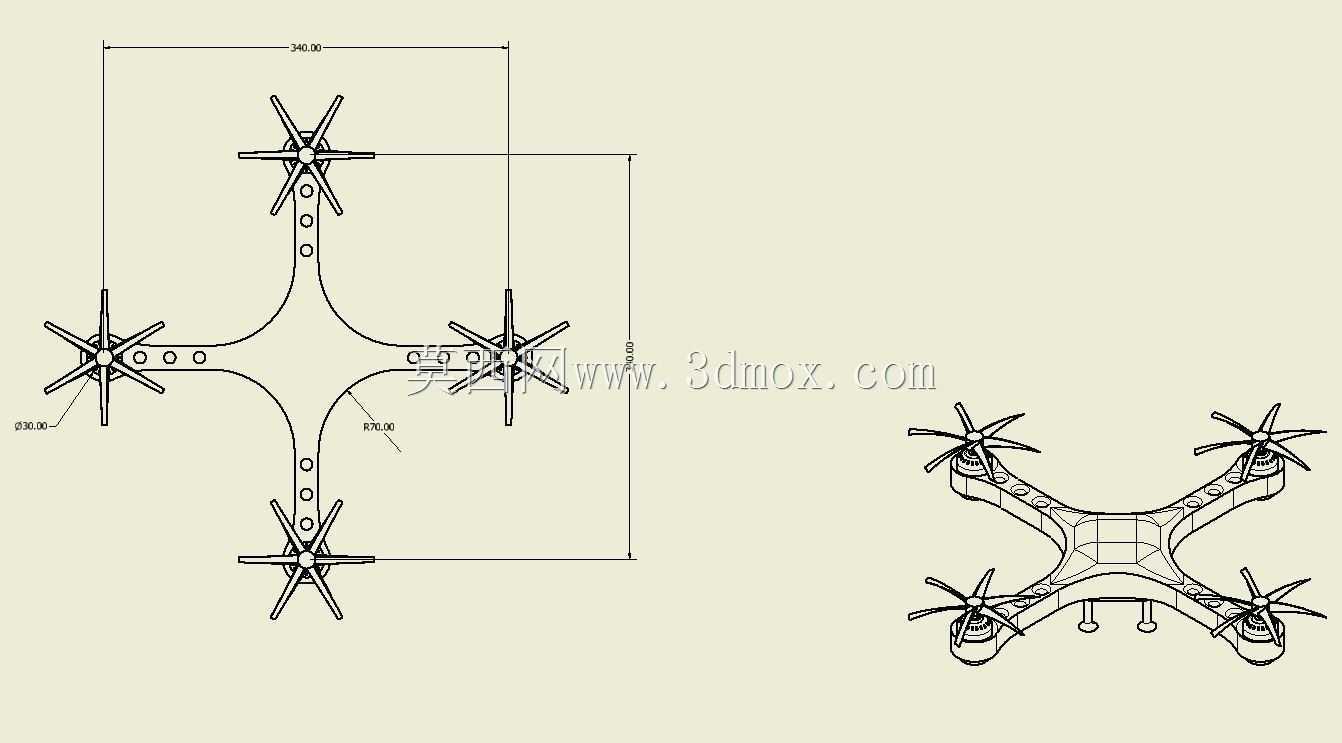

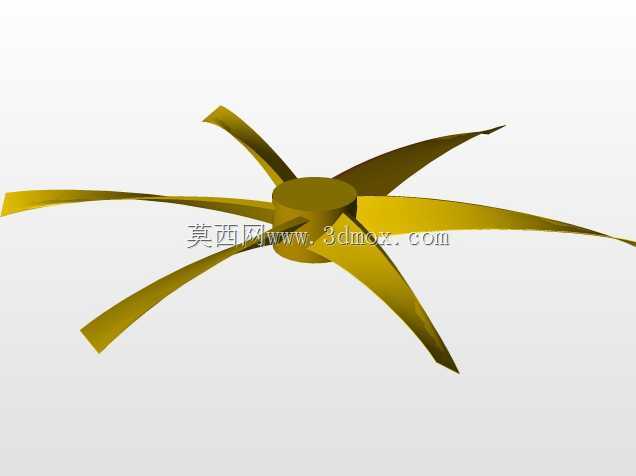

这款四旋翼飞行器的机架采用X型对称布局设计，中心承载区域做了内凹式多边形强化结构，能够在降低整机风阻的同时，为飞控板、电池、摄像载荷等核心部件预留充足的安装空间，中心区域的安装孔位按照通用飞控硬件的标准间距排布，可兼容市面上多数主流的开源及商用飞控模块，无需额外打孔改造即可完成装配。机臂从中心舱体向外平滑延伸，臂身采用等强度渐变截面设计，靠近中心的根部位置做了加厚处理，能够抵消旋翼高速转动时产生的交变弯矩，避免长时间飞行后机臂出现疲劳形变，臂端的电机安装座预留了标准的电机固定孔位，可适配不同KV值的外转子无刷电机，安装座下方设置了起落架连接位点，搭配轻量化的柱状起落架即可为底部挂载的摄像设备留出足够的离地间隙，防止起降过程中镜头磕碰地面。四个旋翼采用上下错位的布局逻辑？不对，这款机型的四个旋翼处于同一水平面，相邻旋翼的转向相反，可通过转速差实现姿态调整与航向控制，桨叶采用快拆式安装结构，日常收纳时可快速拆卸桨叶减少整机占用空间，外场作业时也能在桨叶受损后快速更换备件。从实际应用场景来看，这类小型四旋翼飞行器可适配低空航拍、小范围地形测绘、农林植保小样区作业、电力线路巡检等场景，整机的起飞重量控制在合理区间，在搭载常规高清摄像模块与标准容量电池的情况下，可维持稳定的悬停精度与足够的续航时长。设计过程中充分考虑了日常维护的便捷性，所有走线都可沿着机臂内侧的预留线槽排布，避免线材外露在飞行过程中被气流吹动产生晃动干扰飞行姿态，中心舱体的上盖采用卡扣式固定，无需借助工具即可快速开启，方便调试飞控参数或者更换电池。机臂与中心舱体的连接位置做了定位止口设计，装配时可快速对齐安装孔位，保证四个机臂的长度与安装角度完全一致，避免因装配误差导致整机动平衡失衡，引发飞行过程中的异常震动。旋翼下方的电机安装座还预留了减震球安装位，可通过加装减震球降低电机转动产生的高频震动传递到中心舱体，减少震动对飞控传感器与摄像设备成像质量的影响。整机的外形尺寸兼顾了便携性与飞行稳定性，展开状态下的轴距可满足户外小风环境下的稳定飞行需求，不会因为轴距过小导致抗风性能不足，也不会因为轴距过大导致携带不便。
