轻量化镂空四旋翼飞行机架结构设计

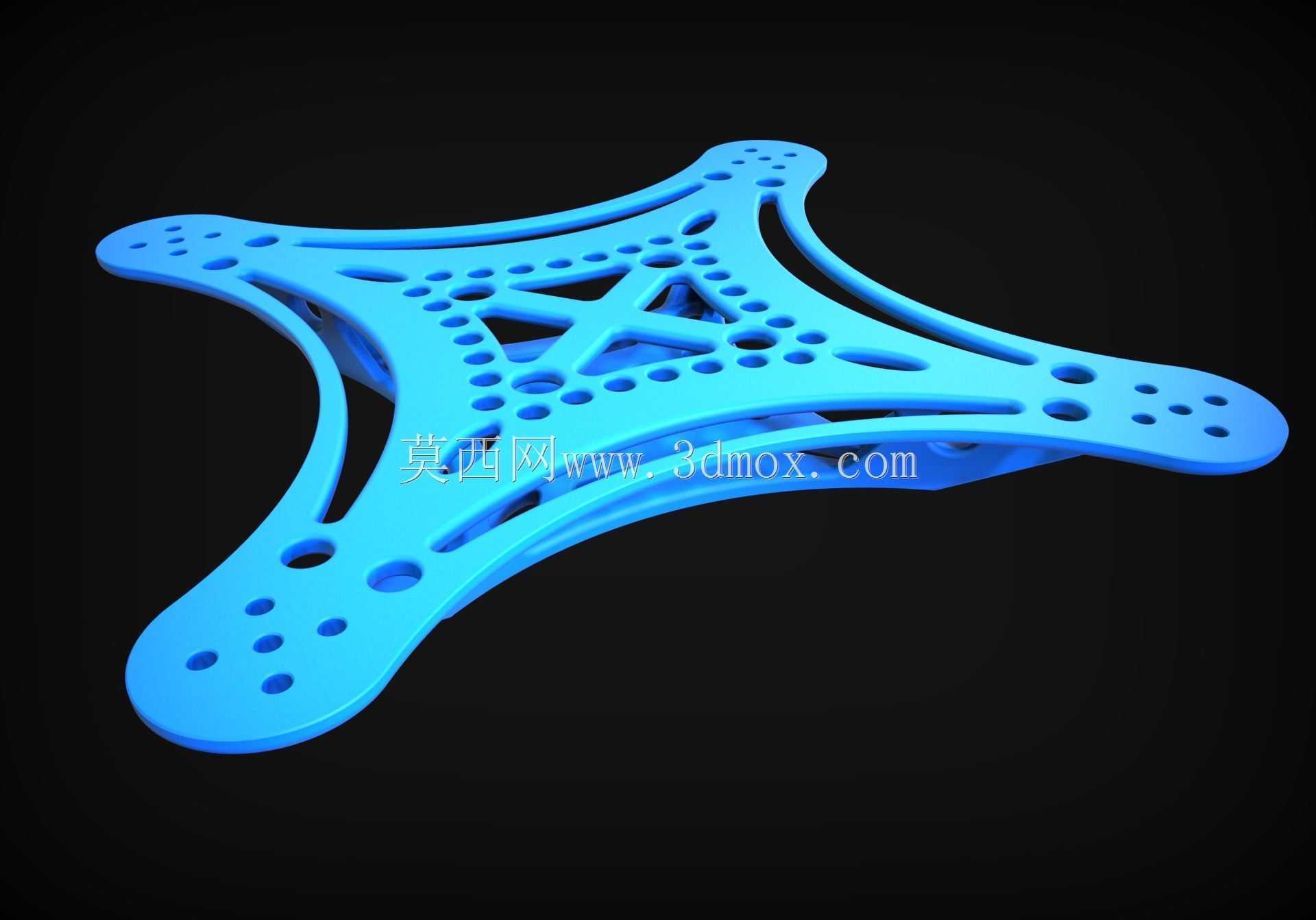

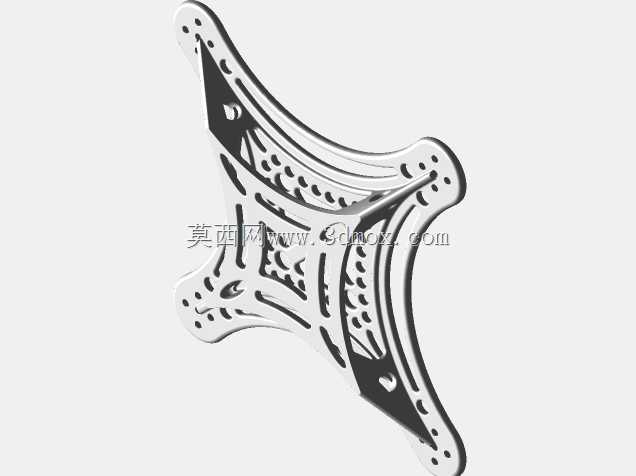

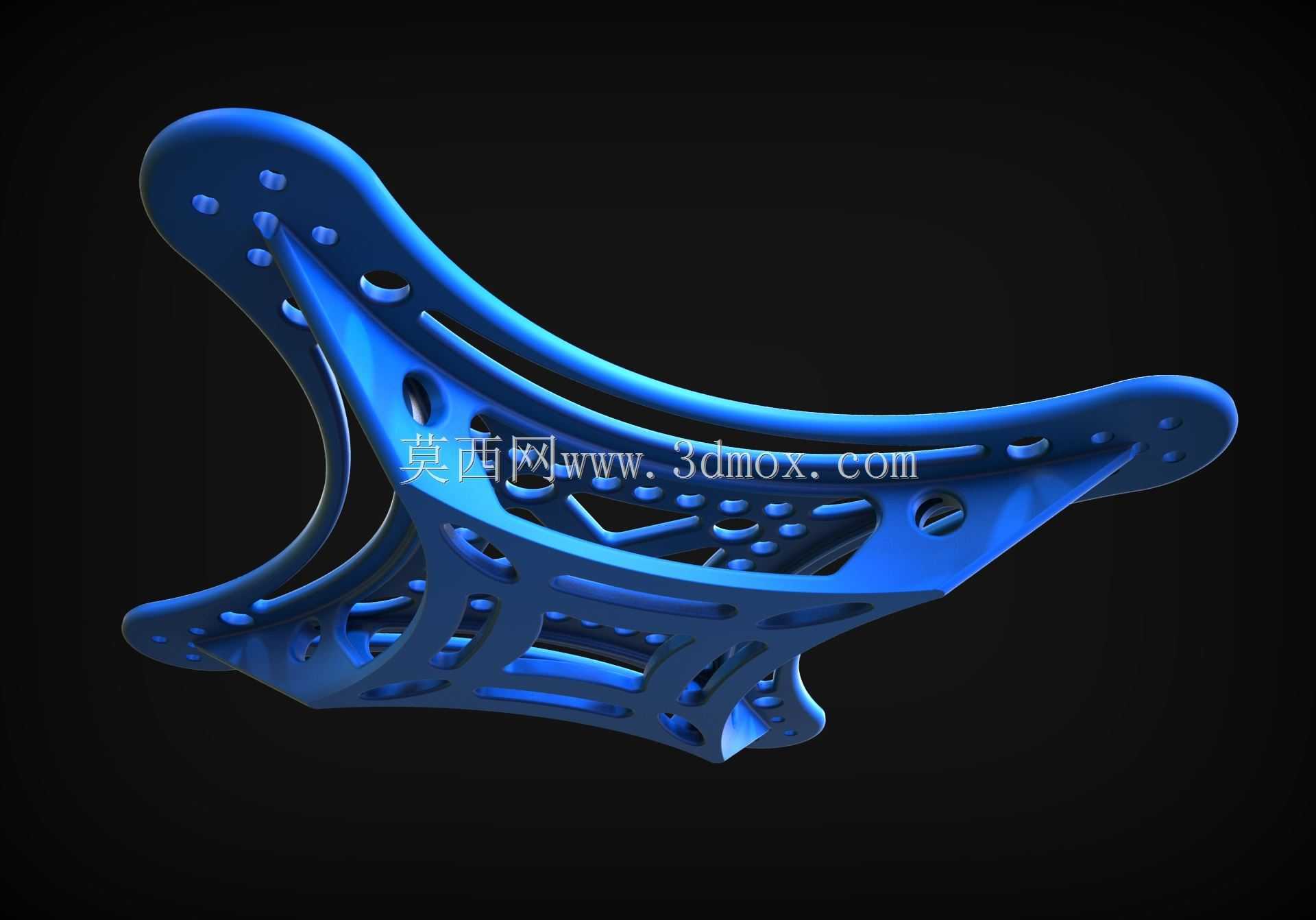

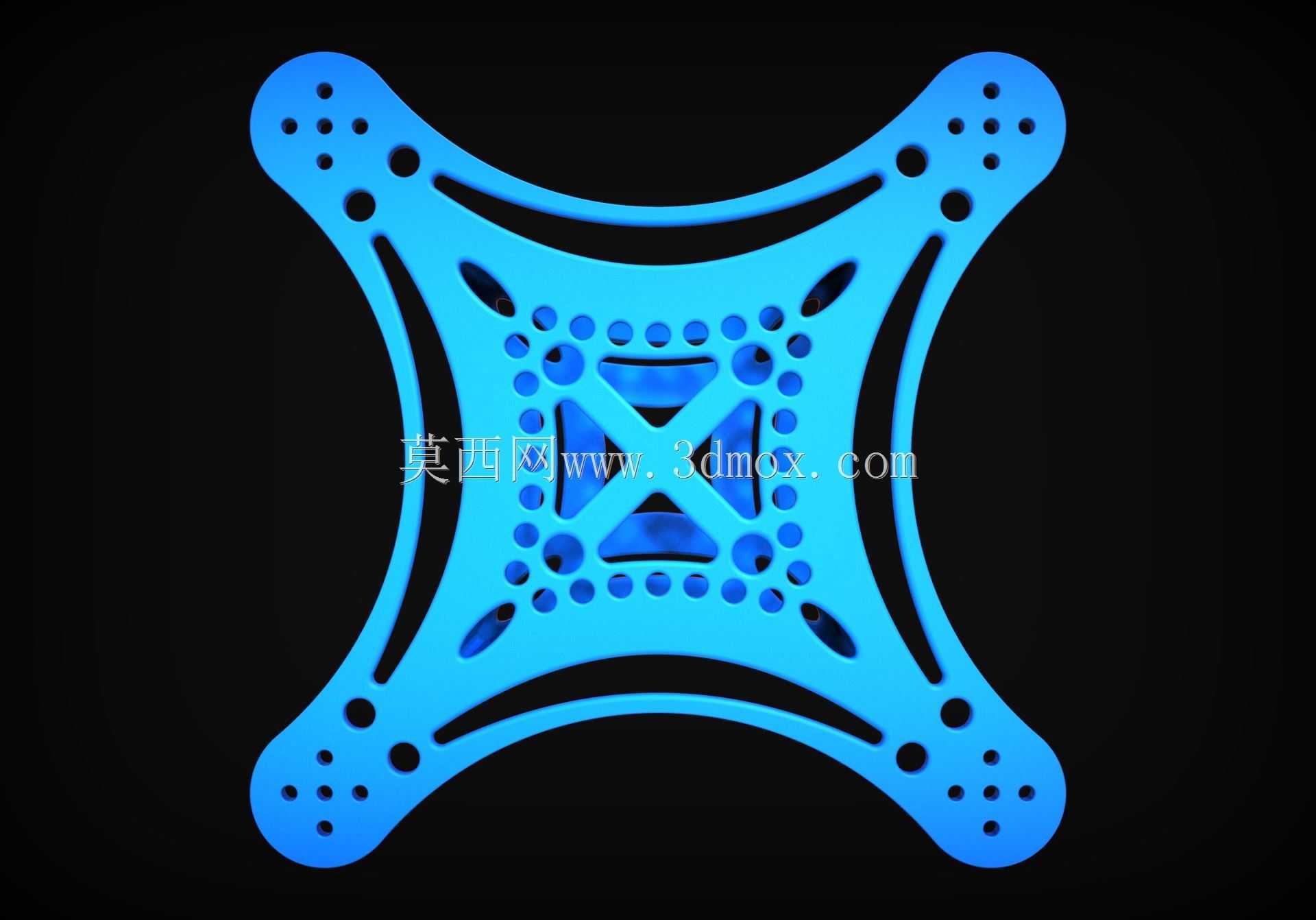

这款四旋翼机架是面向小型消费级及入门级航模飞行场景设计的承载结构，日常可用于室内外休闲飞行、青少年航模教学实训、小型航拍载荷搭载等场景，作为四旋翼飞行器的核心承载基体，承担着固定动力电机、飞控板、电池、电调等全部机载部件的作用，所有机载部件的安装定位精度、飞行过程中的受力传递、振动缓冲都依托该机架的结构设计实现。从设计思路来看，整体采用四臂对称星型布局，四个机臂沿中心呈等角度放射状延伸，这种布局能让四个旋翼的拉力均匀分布在中心承载区周围，飞行过程中姿态调整时的力矩传递更线性，不会出现单侧受力偏载导致的飞行姿态偏移问题。机架整体采用镂空式结构设计，在非受力的平面区域开设了大小不一的圆形、长圆形减重孔，中心区域采用交叉筋位补强，在保证整体结构刚度的前提下最大限度降低了自身重量，毕竟对于小型四旋翼飞行器来说，机架自重每降低一克，就能给有效载荷或者电池容量留出更多余量，直接提升飞行续航时间或者载荷能力。材质选用ABS塑料，本身具备不错的抗冲击韧性，日常飞行中的轻微磕碰、降落时的冲击都能通过结构的微小形变吸收能量，不会出现脆性断裂的问题，整体成型后的质量仅0.0154kg，自重控制表现优异。从安装边界来看，四个机臂末端预留了多层级的电机安装孔位，可适配不同安装孔距的小型有刷、无刷电机，孔位沿机臂轴线对称分布，能保证电机输出轴与机臂平面垂直，避免动力输出角度偏差导致的飞行功耗增加。中心区域的安装平面预留了通用的飞控、电池安装固定点位，可兼容市面上主流的小型飞控板安装尺寸，不需要额外打孔修改就能完成组装。机臂与中心连接的过渡区域做了圆弧过渡处理，避免应力集中，在飞行过程中机臂受到升力产生的微小形变会通过圆弧过渡区均匀分散，不会在连接处出现应力断裂的问题。机架上下表面的平整度控制在合理范围内，安装机载部件时不会出现贴合不严导致的定位偏移，各个安装孔的同轴度也满足装配要求，螺丝锁紧时不会出现滑牙或者偏斜的问题。日常使用中，这种镂空结构还能减少飞行过程中的风阻，气流可以顺利穿过镂空区域，不会在机架表面形成乱流影响飞行稳定性，同时镂空结构也能给电调、飞控等发热部件留出足够的散热空间，长时间飞行时不会因为热量堆积导致电子部件工作异常。
