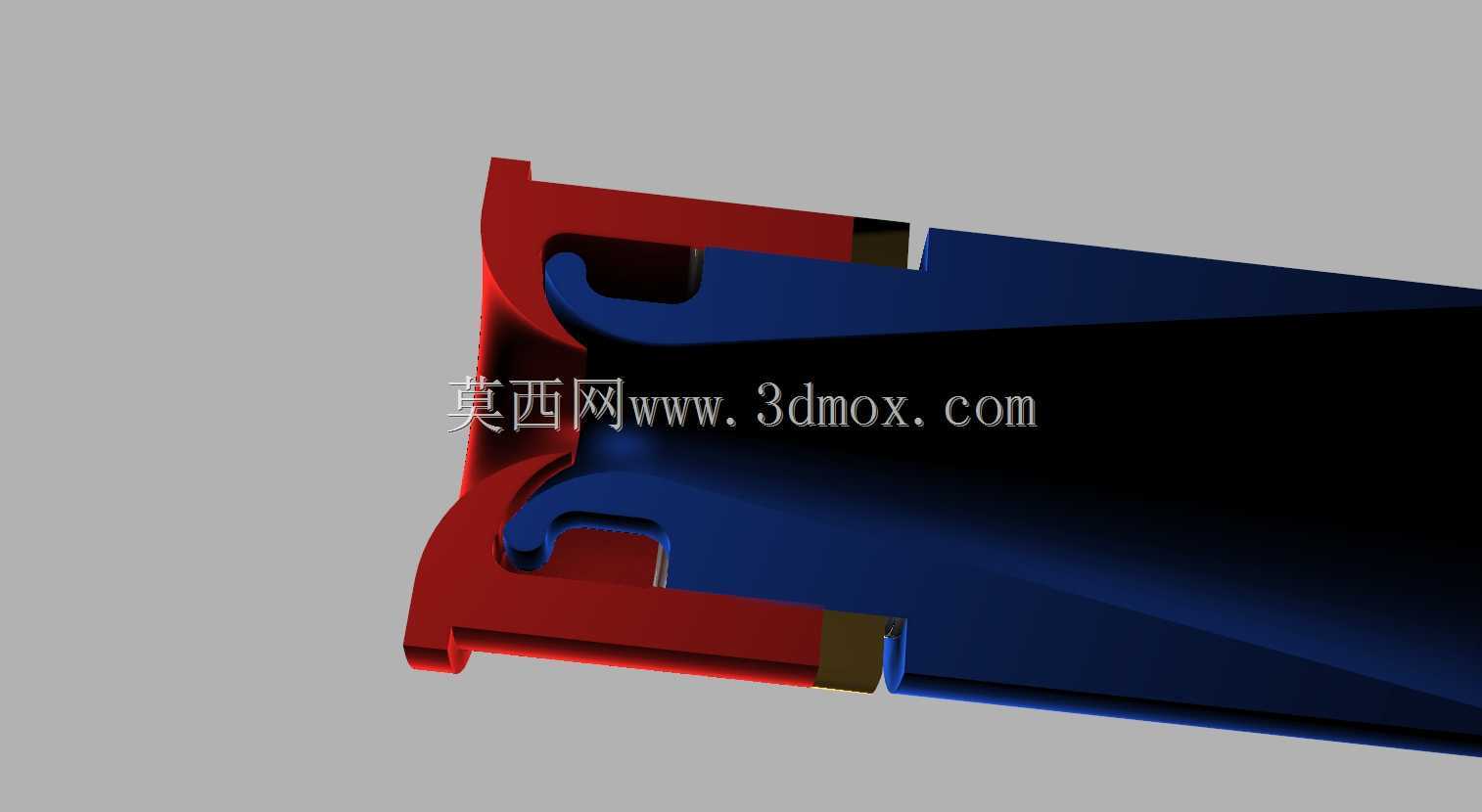

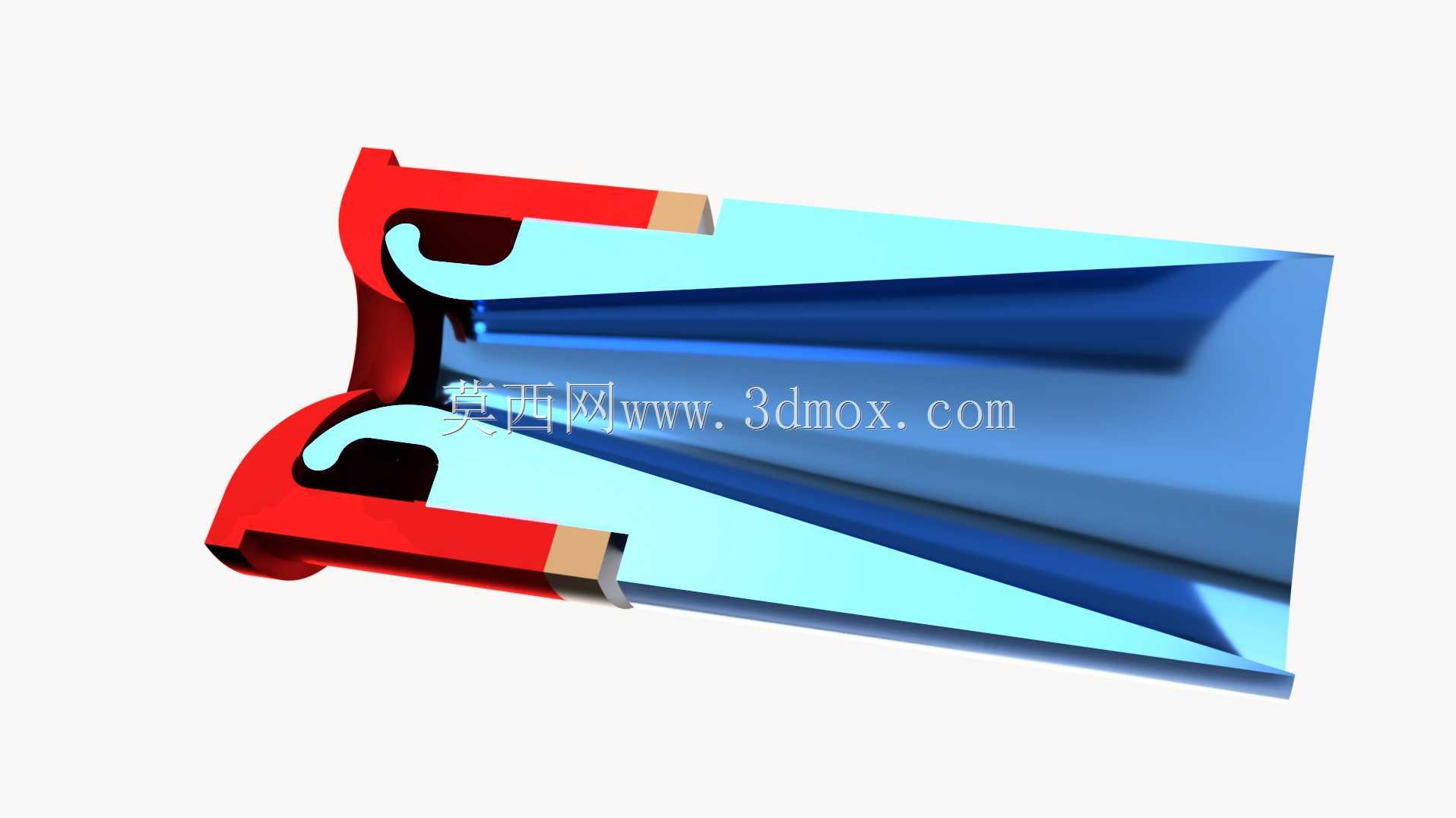

拉瓦尔喷管结构三维设计模型

在航空航天推进、高速风洞测试、工业超音速喷涂、特种动力装置等场景中，拉瓦尔喷管是实现亚音速气流向超音速气流转换的核心过流部件，其型面设计精度直接决定气流出口马赫数、流场均匀性与能量转换效率。这款喷管的结构设计完全围绕等熵流动的核心原理展开，收缩段采用平滑过渡的维氏曲线构型，能够让上游来流在截面积逐步收窄的通道内平稳加速，避免流道突变引发的附面层分离与局部涡流损耗，保证气流在喉部位置达到音速临界状态。扩张段的型面斜率经过多轮流场迭代校核，沿气流方向的截面积扩张速率严格匹配不同马赫数下的气流膨胀特性，既不会因扩张过快导致气流与壁面分离产生激波损失，也不会因扩张过慢限制气流的超音速膨胀效率，让气流在出口段能够平稳膨胀到设计马赫数，将压力能充分转化为动能。从安装边界来看，喷管入口端设计有适配标准管路的对接止口与密封槽结构，可直接与上游稳压腔、燃烧腔的出口法兰匹配安装，无需额外设计过渡转接结构，入口端面的平面度公差控制在0.02mm以内，保证对接后的密封性能，避免高压气流从连接缝隙泄漏影响流场稳定性。喷管整体采用对称回转体构型，外壁设置有环形定位凸台，可直接嵌入安装基座的定位槽内，配合周向均布的紧固孔实现可靠固定，能够承受高速气流喷射产生的轴向反推力与振动载荷，不会在长期运行过程中出现位移松动。在实际工程应用中，这类喷管可直接用于小型固体火箭发动机的推力室喷管段、超音速冷喷涂设备的加速喷枪、高校流体力学实验室的教学演示风洞核心段，也可作为特种气体吹扫设备的末端加速部件，用于清除精密零部件表面的微米级附着杂质。设计过程中对喷管内壁的粗糙度提出了明确控制要求，沿气流方向的壁面粗糙度需达到Ra0.8以下，减少壁面摩擦对气流的阻滞作用，降低附面层厚度对有效通流截面积的影响，保证实际流场参数与仿真计算结果的偏差控制在允许范围内。喷管的壁厚设计兼顾结构强度与轻量化需求，喉部位置因气流冲刷最剧烈、热负荷最高，适当增加壁厚提升抗冲刷与耐热变形能力，进出口段则在满足刚度要求的前提下适当减薄，降低整体结构重量，适配不同安装场景的载荷要求。
