透明框架式立方模块化承载结构

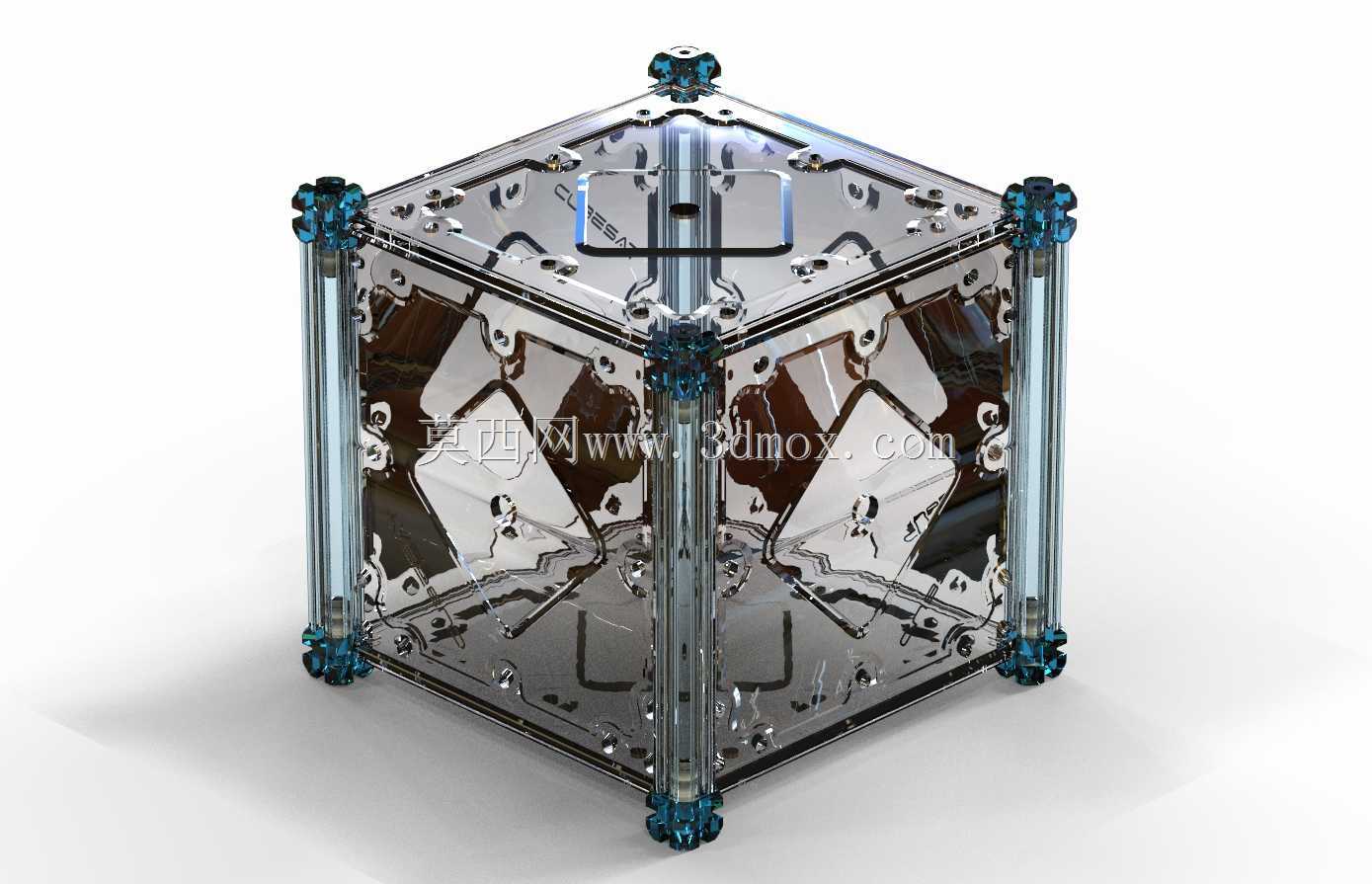

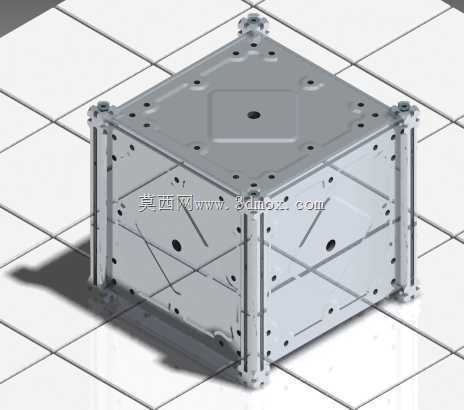

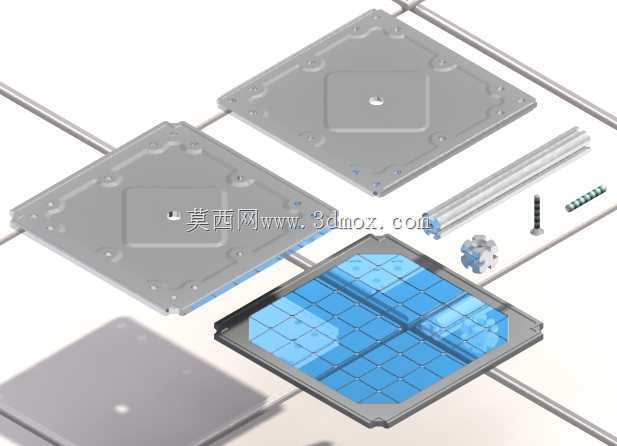

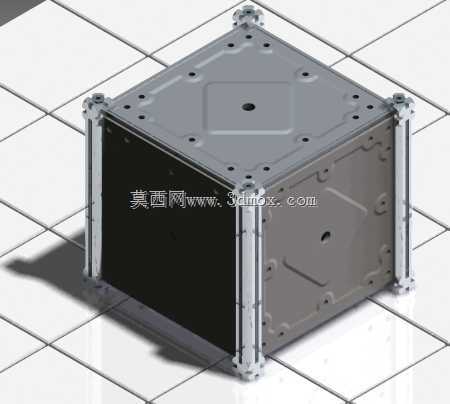

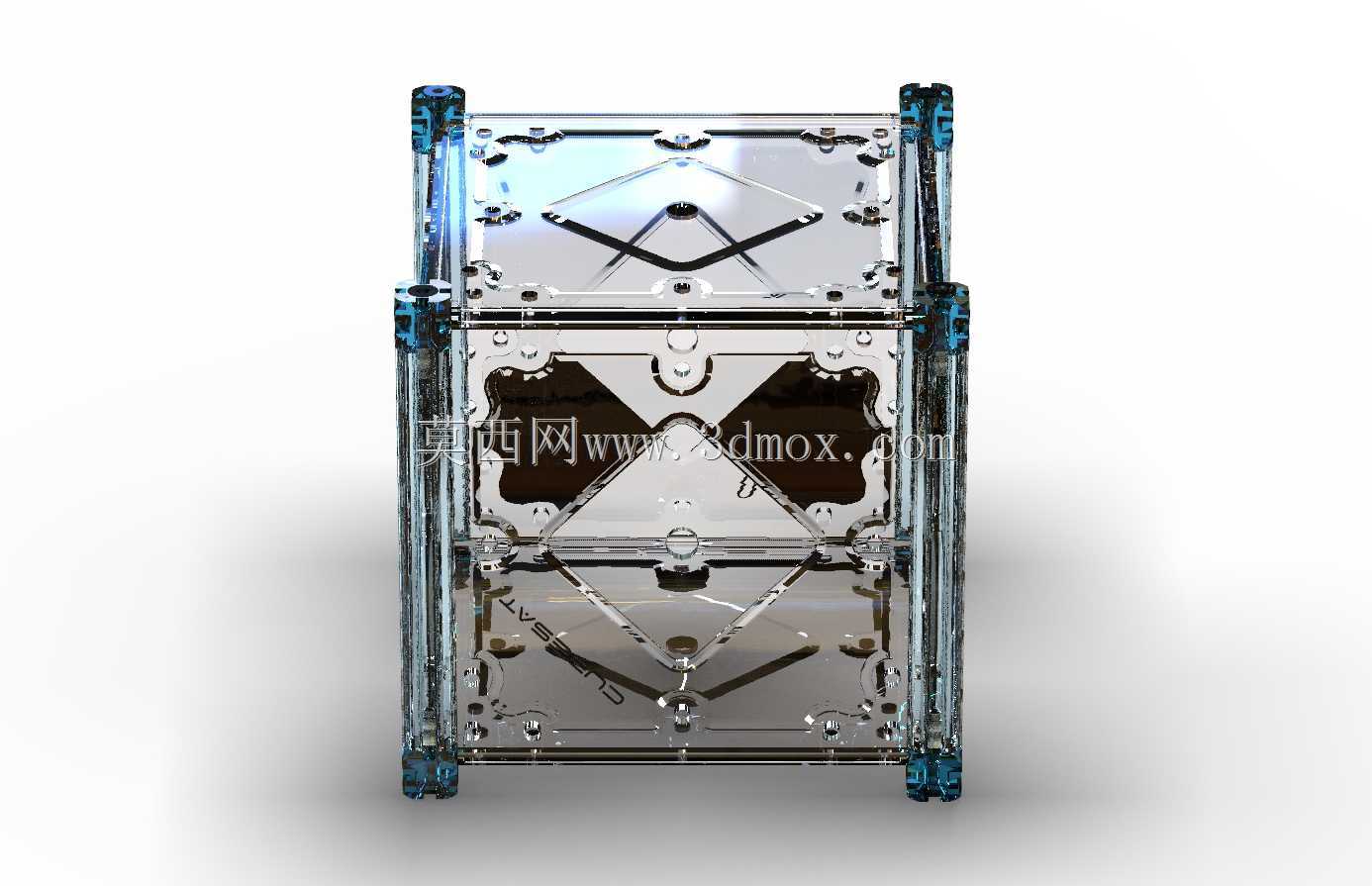

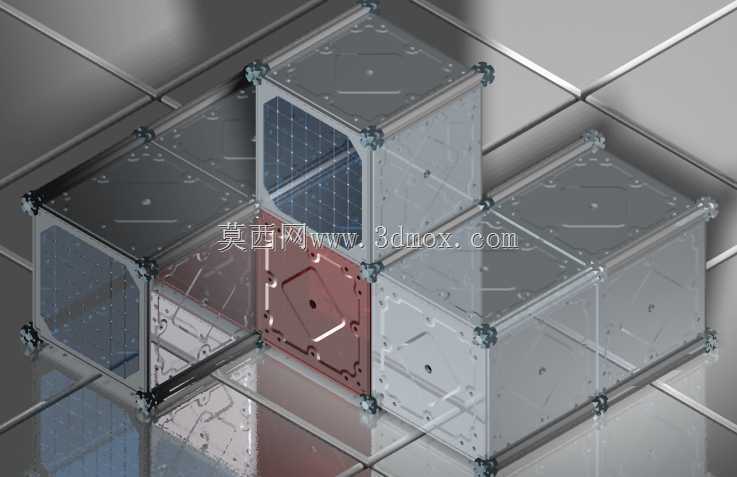

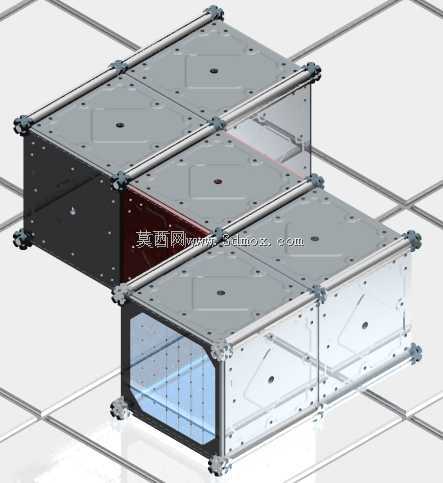

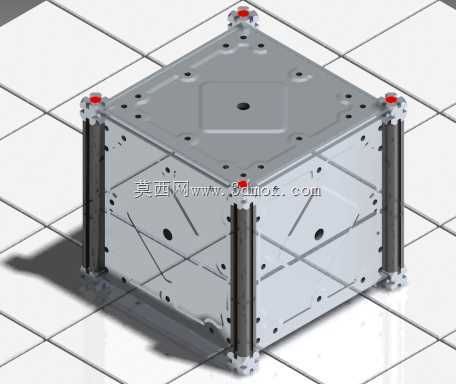

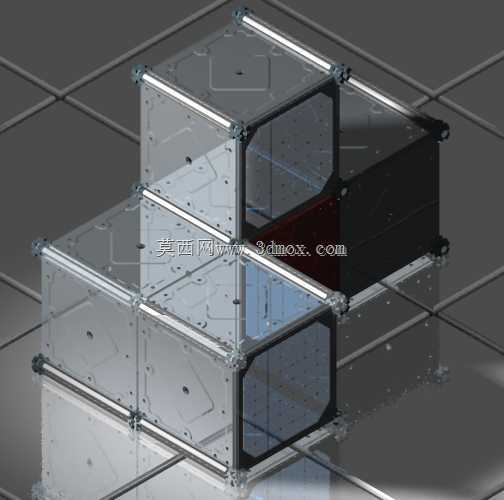

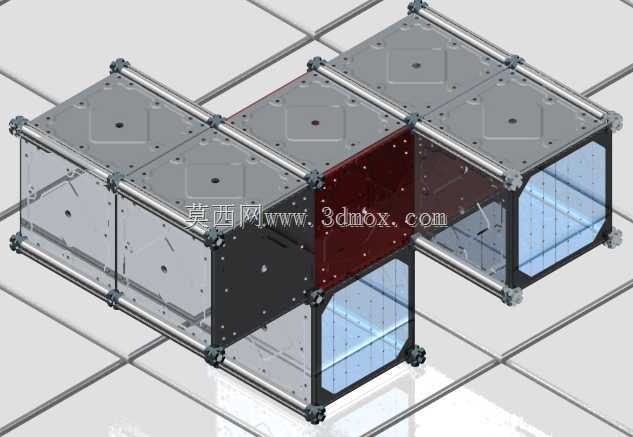

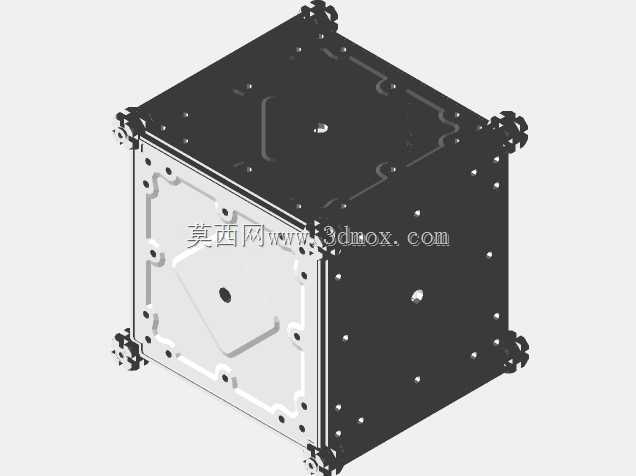

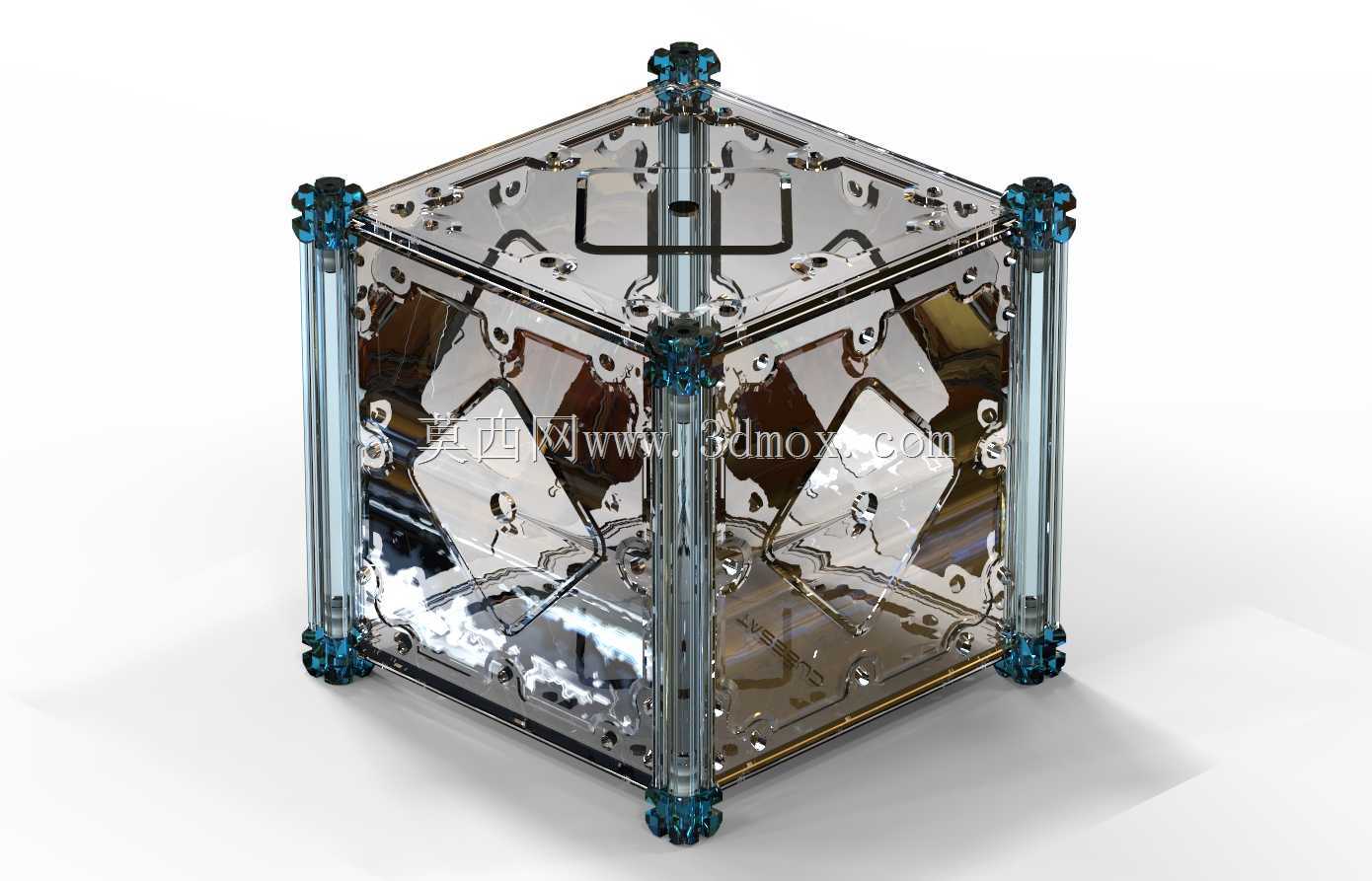

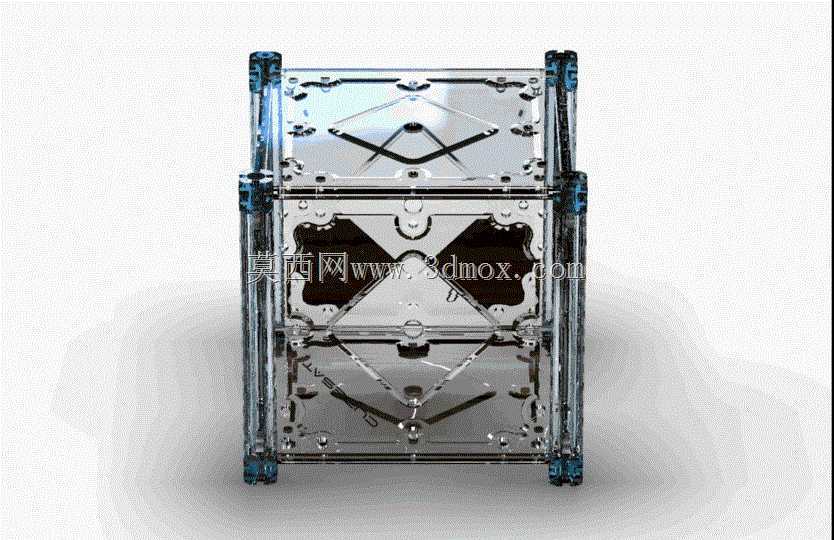

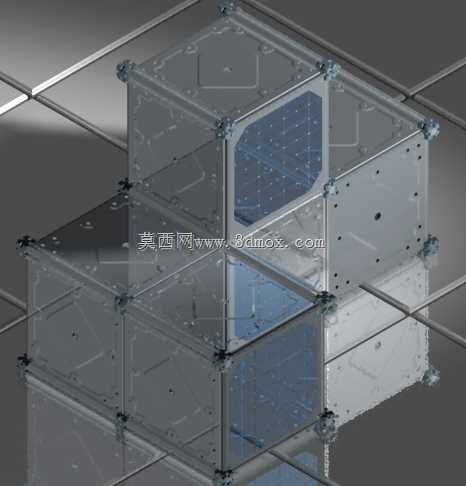

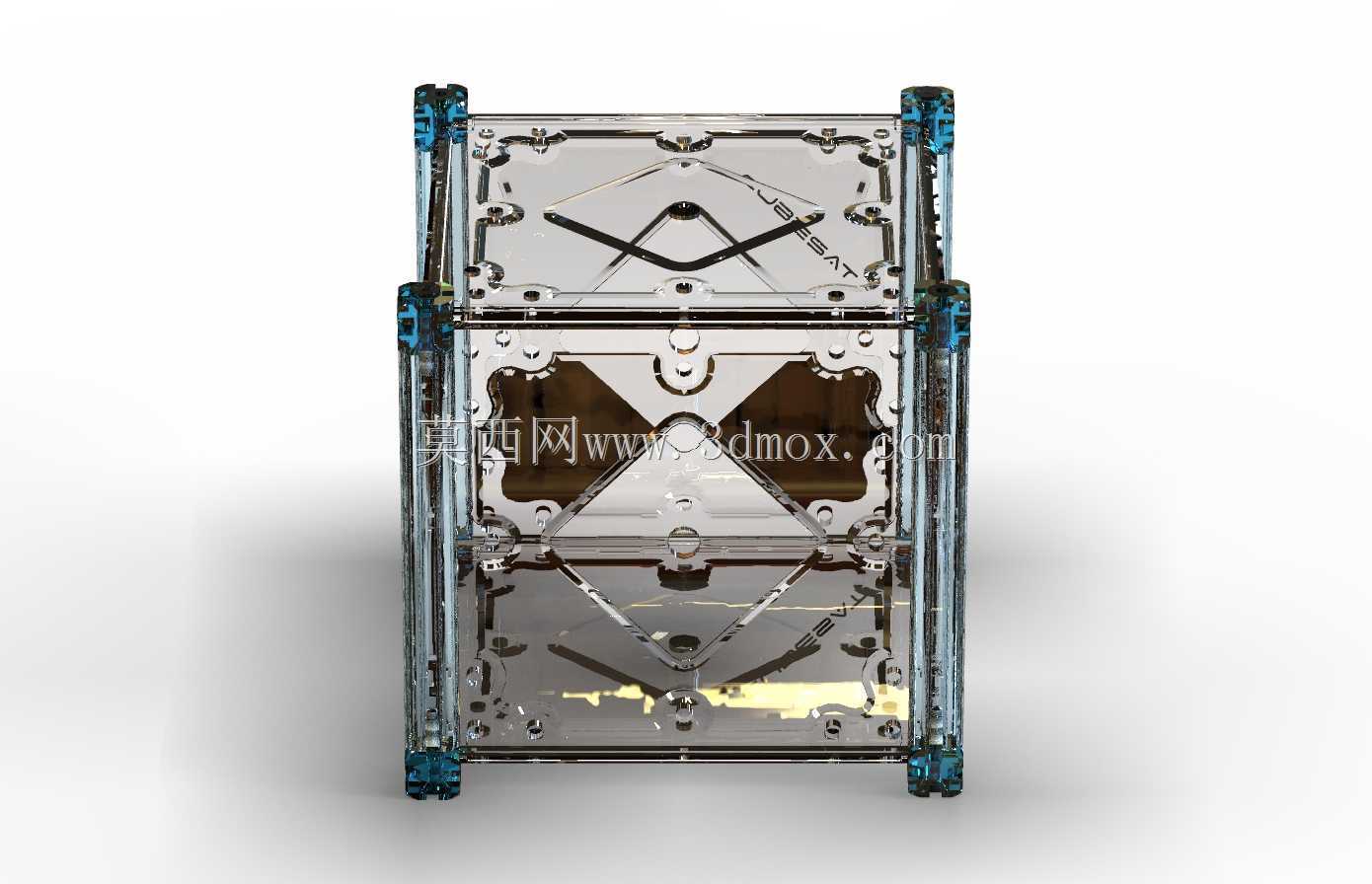

这类立方框架结构在实验室小型设备搭载、桌面级工装承载场景中应用十分广泛，不少光学实验平台的外围防护承载架、小型电子元件测试工位的置物框架，都会采用这类对称式立方结构做基础载体。从结构设计逻辑来看，整体采用正六面体对称布局，四根竖向支撑构件沿立方四角垂直布置，每根支撑件上预留多组定位孔位，可根据实际搭载需求调整横向层板的安装高度，适配不同高度的元器件放置需求。层板部分采用镂空式设计，并非整面实心板材，一方面能降低整体结构自重，减少竖向支撑件的承重负荷，另一方面镂空区域可预留走线空间，方便搭载的电气设备布设线路，避免线缆外露杂乱。支撑构件与层板的连接部位采用快拆式卡扣配合定位销的组合结构，安装时无需额外焊接或粘接，仅通过标准紧固件即可完成整体拼接，拆卸后所有构件可平铺收纳，大幅降低运输与存储的空间占用。从安装边界来看，整体为标准正立方轮廓，各边尺寸公差控制在±0.2mm范围内，可实现多组同规格立方结构的横向、纵向拼接，扩展成更大尺寸的承载框架，适配不同规模的工位搭建需求。竖向支撑件的底部预留防滑脚垫安装位，安装脚垫后整体结构的平面度可调整至0.1mm以内，避免放置在不平整桌面时出现晃动，影响搭载设备的稳定性。层板表面做了平整化处理，平面度误差不超过0.05mm，可直接放置对安装平面度要求较高的光学元件、精密测试仪表，无需额外加装调平板。结构的边角位置做了圆弧过渡处理，没有尖锐棱角，在实验室这类人员频繁操作的场景中，可避免磕碰造成的人员受伤或设备损伤。从受力特性来看，整体框架采用对称受力设计，竖向荷载可通过四根支撑件均匀传导至底部，单层层板的均匀承载能力可满足常规小型实验设备、测试工装的放置需求，不会出现局部应力集中导致的结构变形。在实际选型应用中，这类框架可根据使用场景的需求更换不同材质的层板，若有防静电需求可更换防静电板材，若有更高承重需求可更换加厚金属层板，适配性较强。
