火箭硬件类台阶式连接支座结构设计

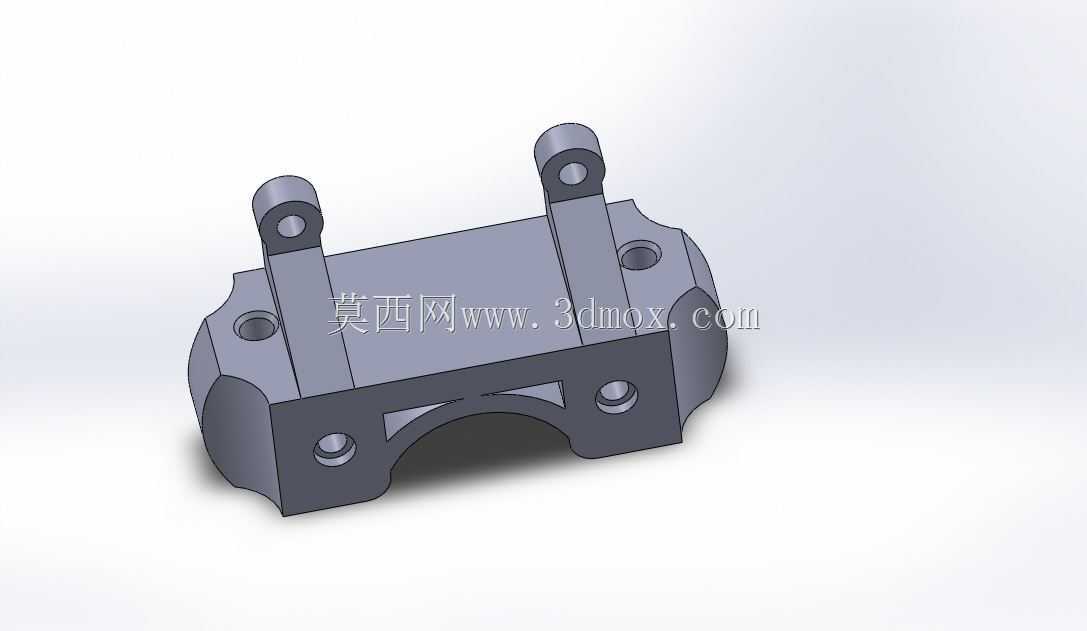

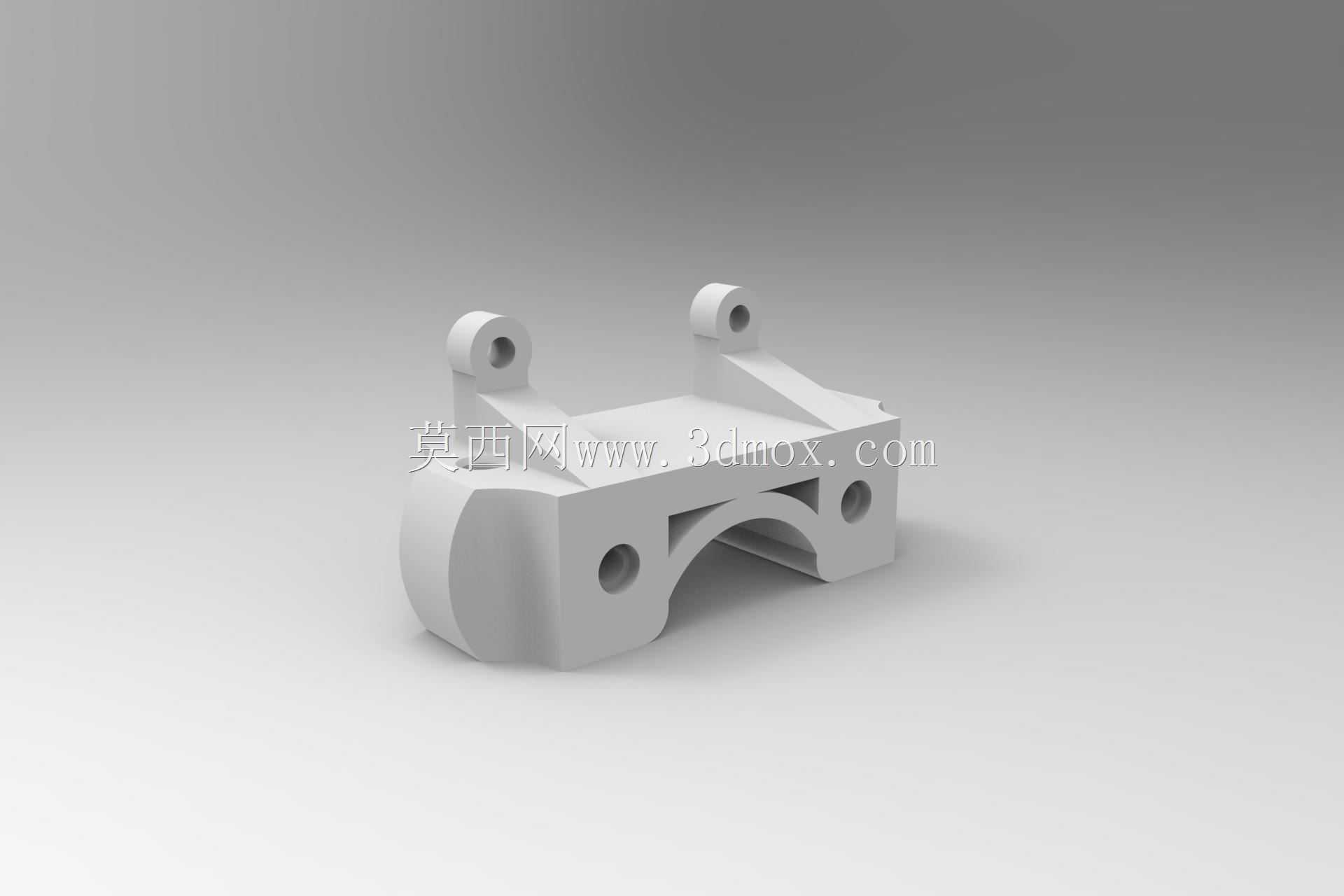

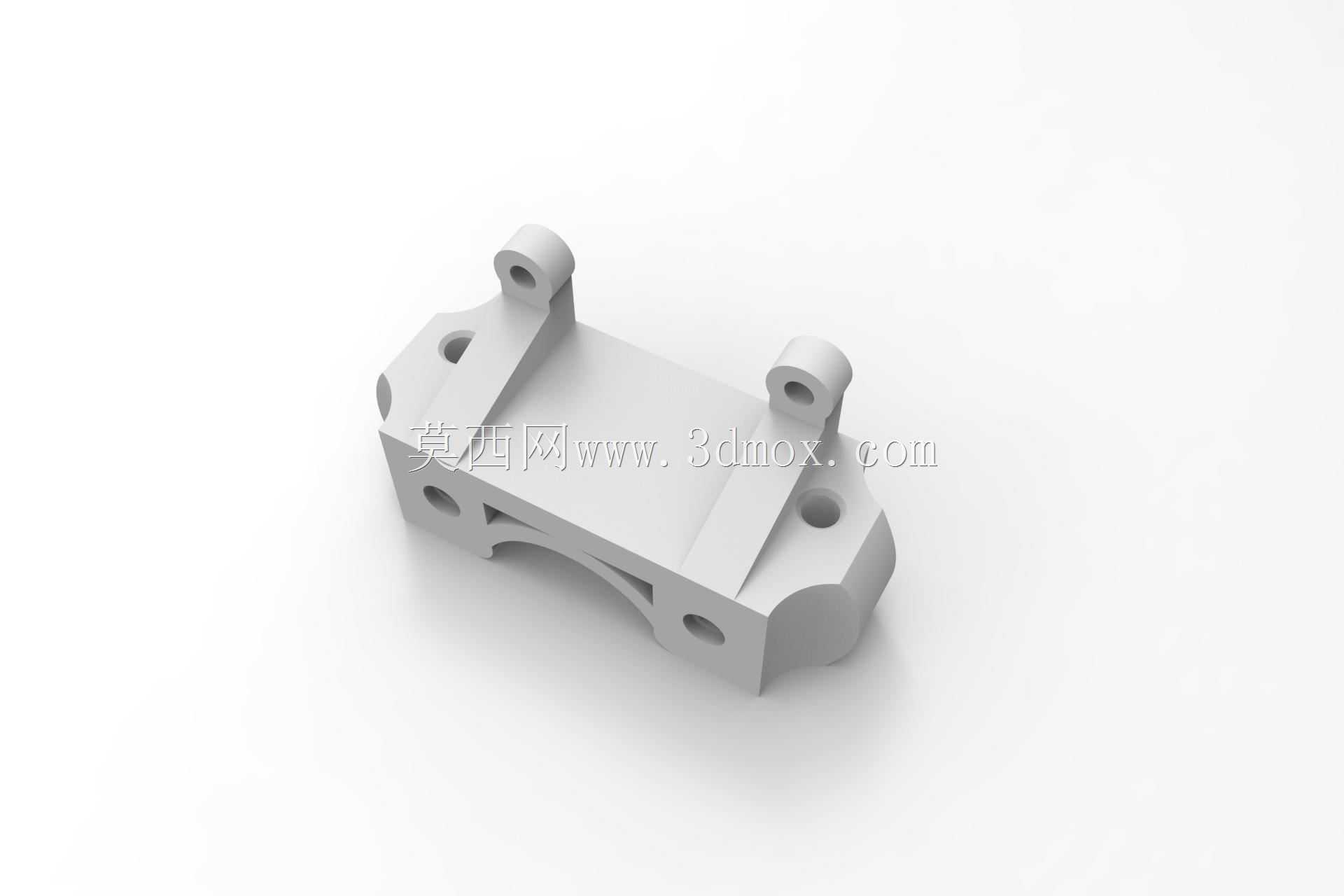

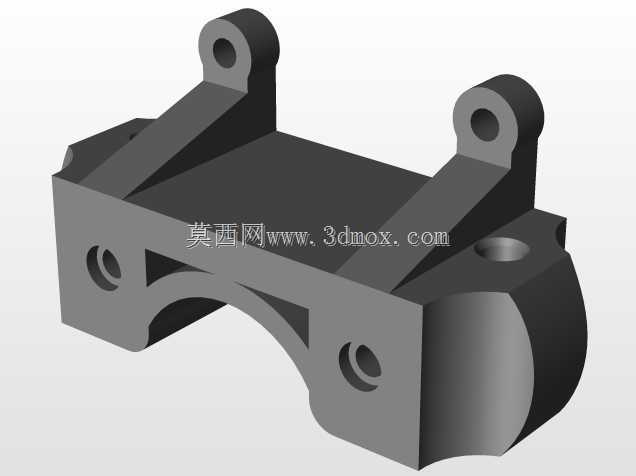

该结构件属于航天发射配套系统中的刚性连接支撑部件，主要应用在火箭地面勤务保障设备的管线固定、辅助机构定位场景中，也可适配同载荷等级的工业重型设备连接工位，承担相邻组件之间的载荷传递、位置限定功能，避免设备运行过程中连接部位出现错位、窜动问题。从结构设计逻辑来看，整体采用一体化铣削成型思路，主体基座设置台阶式承托面，不同高度的平面可分别适配不同安装高度的对接组件，无需额外加装调整垫片即可满足装配公差补偿需求，减少现场装配的工序复杂度。基座两侧设置带通孔的立式吊耳结构，孔位同轴度公差控制在0.02mm范围内，既可以穿装销轴实现与上部摆动构件的铰接，也可以穿装螺栓完成刚性锁止，适配两种不同的连接需求。基座正面设置拱形镂空结构，在保证整体结构刚性的前提下削减了不必要的实体重量，降低整体结构的自重负载，镂空区域的圆弧过渡全部采用R3以上圆角处理，避免应力集中导致的结构疲劳损坏，适配航天设备高可靠性的设计要求。基座侧面分布的多个沉头安装孔，孔位深度按照标准内六角螺栓的沉头尺寸设计，安装后螺栓端面不会突出构件表面，避免与周边运动部件产生干涉。从安装边界来看，构件底部为全平面设计，可直接贴合在安装基准面上，底部平面的平面度公差控制在0.01mm以内，保证安装后不会出现翘曲问题；两侧吊耳的中心距、安装孔的孔位间距均按照标准模组化尺寸设计，可直接适配现有勤务设备的安装接口，无需对原有设备进行改造即可完成替换安装。实际使用过程中，该构件可承受垂直方向12kN的静载荷，水平方向可承受5kN的剪切载荷，满足火箭发射准备阶段地面设备的支撑强度要求，构件外露的非配合面全部做喷砂氧化处理，提升户外环境下的抗腐蚀能力，适配发射场多盐雾、高湿度的使用环境。设计过程中针对铰接部位的磨损问题，在吊耳孔位置预留了衬套安装余量，后期维护时仅需更换耐磨衬套即可，无需整体替换构件，降低全生命周期的维护成本。
