民用喷气式客运飞机整机结构设计方案

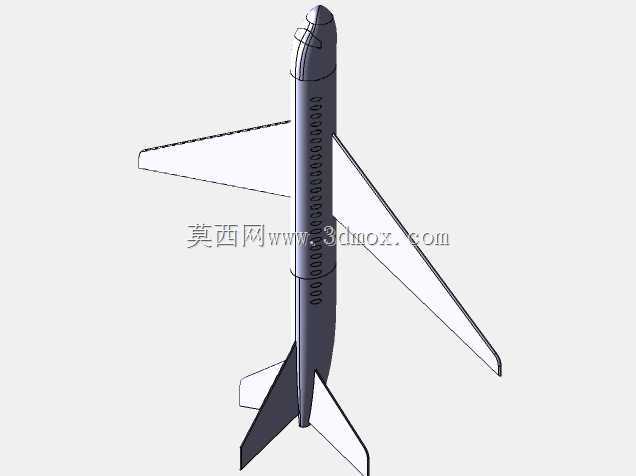

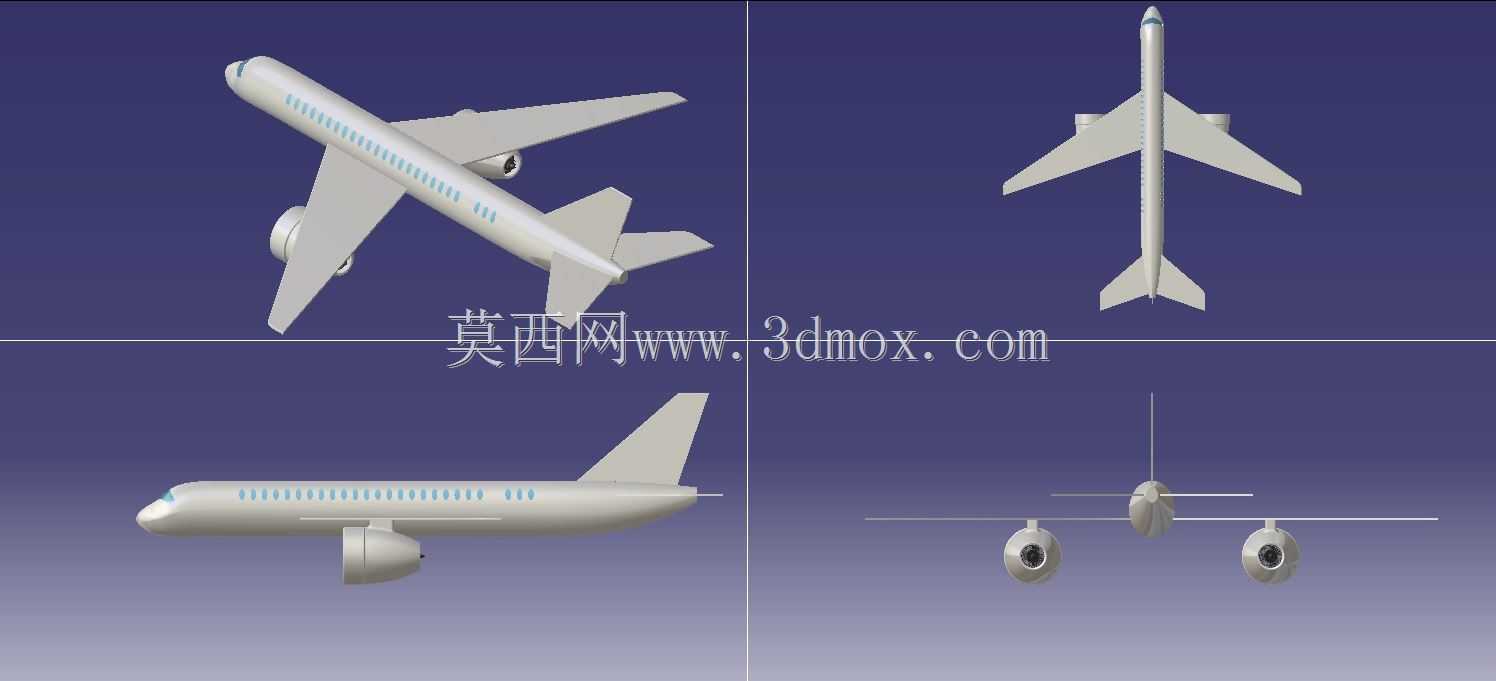

该民用飞机模型围绕干线客运场景的实际使用需求搭建，核心覆盖中短程民航运输的典型作业场景，可承载百余人级的客舱布局适配国内主流航线的运营需求，机身结构设计兼顾气动效率与结构强度的平衡，在建模阶段同步考虑了地面滑行、起飞爬升、巡航飞行、进近着陆全工况下的载荷传递路径。从设计思路来看，建模过程优先遵循民航机型的常规布局逻辑，下单翼搭配翼下吊装双发动机的布局形式，能够最大化降低发动机维护难度，同时将机翼结构与机身客舱下部的承力框直接连接，避免飞行过程中机翼升力对客舱舱段产生额外的交变载荷影响。机身采用等直段加机头机尾收缩段的组合构型，等直段截面为常规的圆形增压舱截面，能够在高空巡航阶段平衡舱内外压差带来的环向应力，减少机身蒙皮的疲劳损耗；机头部位的雷达罩曲面按照气动修型原则设计，保证前向雷达波穿透效率的同时，降低高速飞行时的激波阻力。机翼部分采用后掠翼设计，后掠角度匹配高亚音速巡航的气动需求，机翼前缘设置缝翼、后缘设置襟翼结构，可在起飞着陆阶段通过增升装置降低进场速度，缩短跑道滑跑距离，适配国内多数干线、支线机场的跑道长度条件；翼尖部位设置翼梢小翼结构，能够削弱翼尖涡带来的诱导阻力，提升巡航阶段的燃油效率。尾翼采用常规的垂尾加平尾布局，垂尾后缘设置方向舵、平尾后缘设置升降舵，分别对应航向与俯仰姿态的控制需求，舵面的偏转角度范围按照实际机型的操纵权限设置，可直接用于飞行动力学仿真的结构参考。发动机短舱采用翼下吊挂的安装形式，吊挂结构与机翼主梁直接连接，短舱进气道、风扇段、涡轮段、尾喷段的外形按照真实大涵道比涡扇发动机的比例缩放，短舱与机翼之间预留足够的安装间隙，避免发动机振动传递至机翼结构引发共振，同时满足地面维护时的拆装操作空间需求。起落架采用前三点式布局，前起落架布置于机头下方承力框位置，主起落架布置于机翼根部与机身连接的承力框处，机轮尺寸、起落架收放舱的空间边界均按照实际机型的收放轨迹预留，保证起落架收放过程中不会与机身、机翼结构产生干涉。客舱舷窗按照等间距布置于机身等直段两侧，舷窗位置与机身内部的客舱座椅排距对齐，机身下部预留货舱空间，可匹配民航标准集装箱的装载尺寸边界，腹舱货舱门的位置与尺寸满足地面行李装卸设备的操作空间要求。建模过程中所有部件的连接位置均按照实际装配关系设置贴合面，机身框、长桁、蒙皮的分层结构可直接用于后续的有限元强度分析，机翼的翼梁、翼肋布局符合常规金属半硬壳结构的设计规范，能够为航空类专业的课程设计、结构原理演示、气动仿真前置建模提供可靠的参考依据，也可用于民航地勤培训的结构认知教具使用。
