方形轴流风机安装固定支撑框架结构

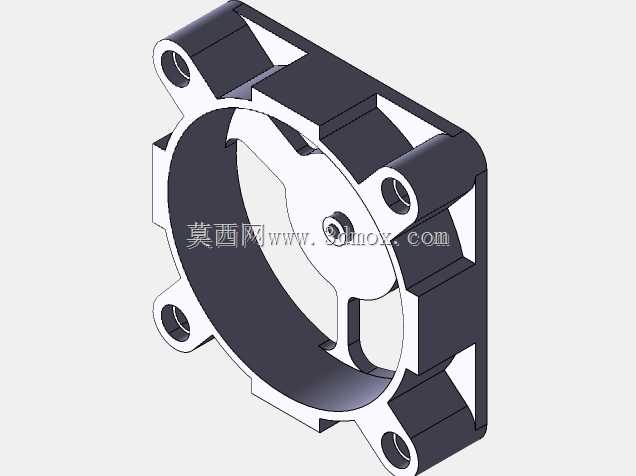

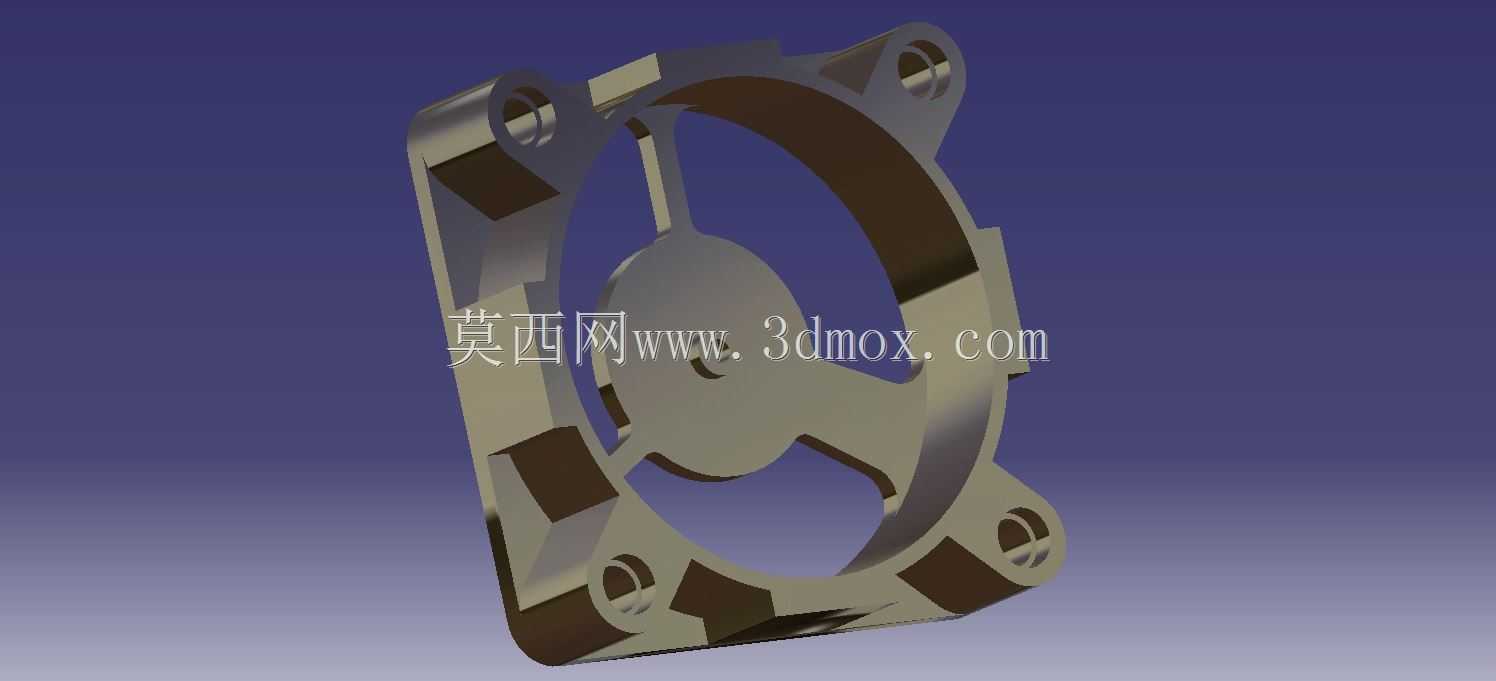

　　在工业通风散热、电子设备机柜温控、小型动力单元风冷配套场景中，这类方形支撑框架是轴流散热风机的核心安装承载构件，日常选型和结构设计时，首先要匹配对应规格风机的安装孔位边界，避免出现安装错位、固定后应力集中的问题。从结构细节来看，框架整体采用方形外轮廓设计，四个角位预留了带沉台的安装通孔，沉台结构可以让固定螺栓的头部完全埋入框架表面，不会突出干涉风机扇叶的转动空间，同时也能保证框架安装到设备面板后贴合面平整，不会出现局部翘曲导致的漏风、振动异响问题。框架内侧设置了三道径向支撑筋，分别连接中心轮毂定位座与外框内壁，支撑筋的截面做了梯形过渡设计，既可以减少通风时的风阻损耗，又能保证足够的结构强度，

　　避免风机长时间运行产生的振动导致支撑筋出现疲劳断裂。中心的轮毂定位座是和风机电机端盖配合的定位面，设计时严格控制了定位面的同轴度公差，保证电机安装后转轴与框架端面垂直，避免扇叶转动时出现扫膛、动平衡失效的问题。外框的壁厚根据风机的功率等级做了匹配设计，针对小功率直流风机的应用场景，壁厚控制在既能承受安装锁紧力，又不会过度占用通风通流面积的区间，四个安装孔的中心距严格遵循行业通用的风机安装尺寸规范，可直接适配同规格的标准轴流风机，无需额外做安装孔位的二次加工。在实际设备配套中，这类框架既可以作为风机与设备柜体之间的连接过渡件，也可以单独作为独立散热模组的外支撑结构，当用于密闭机柜散热时，框架的贴合面可以加装密封泡棉，

　　避免柜体内外的气流短路，提升散热效率。设计过程中需要重点关注支撑筋的布局角度，避开扇叶的气流通过路径，减少气流经过支撑筋时产生的涡流噪音，同时支撑筋与外框的连接位置做了圆弧过渡处理，消除应力集中点，在注塑或者压铸成型时也能减少缩痕、缺料等成型缺陷。安装边界方面，框架的外轮廓尺寸比对应风机的扇叶回转直径大出足够的安全间隙，避免扇叶转动时与外框内壁产生摩擦，外框的背面设置了定位止口，安装时可以直接卡入设备面板的预留开孔内，快速完成定位，降低现场安装的对位难度。针对不同的应用场景，框架的材质可以根据使用环境选择，常规常温环境下采用工程塑料注塑成型即可满足强度和耐温要求，在高温、高腐蚀的工业环境中，

　　则可以更换为铸铝或者不锈钢材质的同结构框架，安装孔位和配合尺寸完全通用，无需重新调整设备的开孔设计。结构设计时还考虑了风机走线的空间预留，在其中一道支撑筋的侧面预留了走线槽位，风机的供电引线可以顺着支撑筋排布到框架外侧，不会被扇叶剐蹭，也避免引线悬空在通风路径中产生风噪。这类框架的结构看似简单，但每一处尺寸细节都直接影响风机的运行稳定性、散热效率和使用寿命，在建模过程中需要严格核对安装孔的位置度、支撑筋的风阻角度、定位面的平面度等关键公差，不能只做外观造型而忽略实际装配和运行的工程需求。
