台式桌面摇头电风扇曲面结构设计

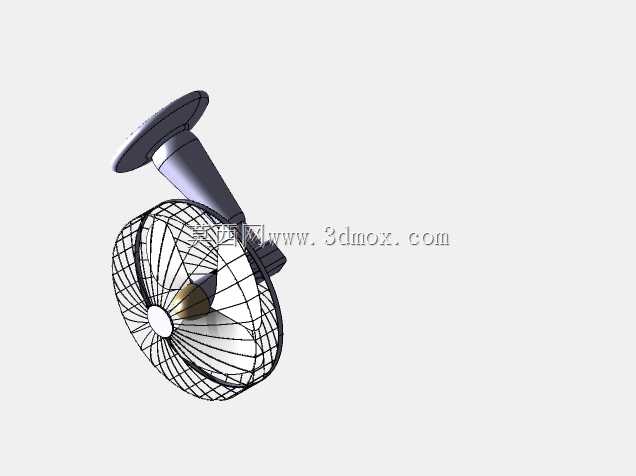

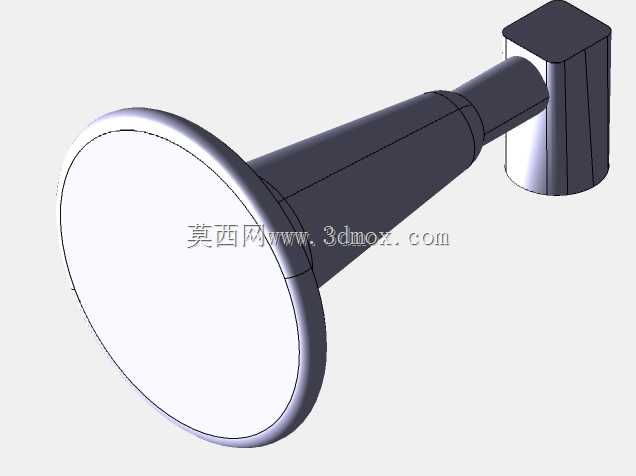

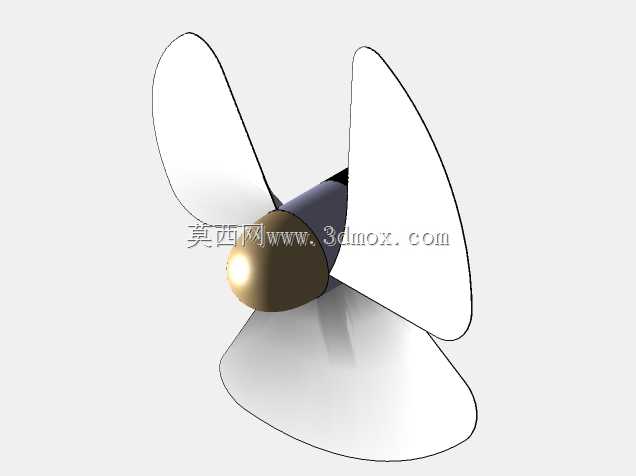

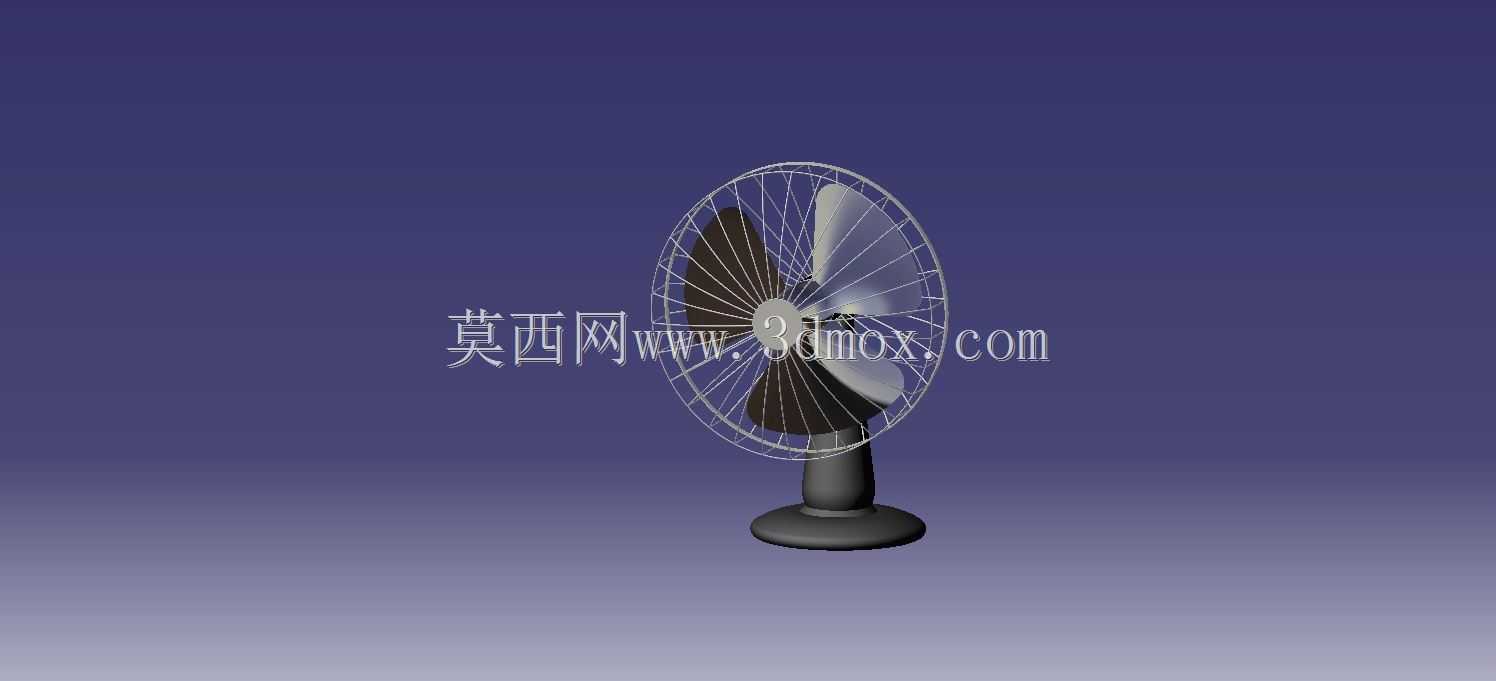

　　日常办公与居家场景中，桌面台式风扇是小范围空气循环的核心通风设备，区别于工业大流量风机，这类风扇更侧重近距离送风的柔和度、运行稳定性与桌面摆放的适配性，设计过程中需要平衡气动性能、结构强度与外观曲面的流畅度。从结构组成来看，这款风扇主要分为底座支撑组件、立柱连接段、机头驱动总成、前后防护网罩、扇叶组件几个核心部分，底座采用下宽上窄的锥台造型，底部预留足够的支撑接触面积，确保整机在桌面摆放时的抗倾覆性能，底座内部预留了配重块安装腔与摇头驱动机构的布置空间，立柱段做了曲面过渡处理，既保证机头俯仰调节时的结构避让，也让整体外观线条更连贯。扇叶部分采用三叶片曲面构型，叶片的翼型截面从叶根到叶梢做了连续的扭转角变化，叶根位置弦长更大、

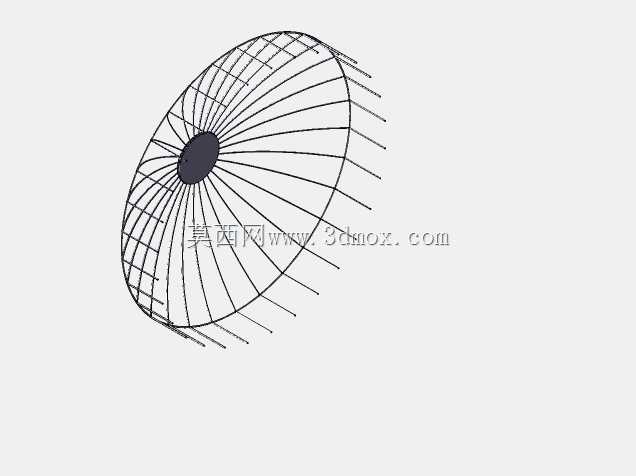

　　扭转角更高，适配电机轴端的高转速区域气流特性，叶梢位置弦长收窄、扭转角平缓，降低叶梢涡流带来的气动噪音，叶片前缘做了小圆角过渡，避免高速转动时的气流分离，后缘做了薄边处理，优化气流甩出时的平顺性，每片叶片的曲面都通过G2连续过渡，既保证注塑成型时的脱模顺畅，也减少转动过程中的风阻损耗。前后网罩采用径向辐射筋加环形加强筋的组合结构，前网罩的中心位置预留装饰盖安装位，后网罩通过快拆卡扣与机头前盖连接，网罩的筋条宽度控制在合理范围，既保证手指无法触碰转动扇叶的安全防护要求，也尽可能降低筋条对出风气流的阻挡，网罩整体做了球面弧度过渡，和扇叶的转动轨迹保持均匀的安全间隙，避免扇叶转动时与网罩发生剐蹭。机头部分的外壳采用曲面包覆设计，

　　内部容纳驱动电机、摇头齿轮组、俯仰调节锁紧机构，电机采用卧式安装方式，输出轴直接连接扇叶轮毂，减少传动环节的能量损耗，摇头机构采用曲柄连杆结构，通过减速齿轮组将电机的高速转动转化为机头的周期性往复摆动，摆动角度覆盖常规桌面送风的120度范围，俯仰调节结构采用阻尼转轴加档位卡槽的组合，用户可以根据实际送风高度需求调整机头的俯仰角度，调节过程中阻尼力度均匀，调整后不会出现机头自行下坠的问题。设计过程中，曲面造型阶段先确定整机的核心尺寸边界，底座直径控制在180毫米左右，整机高度控制在450毫米以内，确保放置在常规书桌、办公桌上不会占用过多空间，网罩最大直径控制在300毫米，适配小范围送风的风量需求，

　　扇叶转动平面与底座支撑面的垂直距离经过反复校核，保证最低俯仰角度时送风不会直接吹向桌面造成气流反弹，最高俯仰角度时也不会出现整机重心偏移超出底座支撑范围的问题。结构细节上，所有外壳的拼接位置都做了止口设计，既提升装配时的定位精度，也避免拼接缝隙外露影响外观，所有外露的棱边都做了R2以上的圆角处理，避免用户移动、清洁设备时被锐边划伤，底座底部预留了防滑胶垫的安装槽，胶垫高出底座底面1.5毫米，既可以增加桌面与底座的摩擦力，避免风扇运行震动时出现移位，也可以补偿桌面不平整带来的放置不稳问题。从气动性能匹配来看，这款风扇的扇叶曲面经过流道模拟校核，在额定转速下可以在1.5米的送风距离内保持均匀的风速分布，不会出现局部风速过高造成的吹风不适感，同时叶片的固有频率经过校核，避开了电机的额定转动频率区间，避免运行过程中出现共振噪音，网罩的环形加强筋位置也经过优化，避开了叶片通过频率的激励区间，减少结构震动带来的异音。装配逻辑上，整机采用模块化设计，底座与立柱之间通过螺丝连接，立柱与机头之间通过俯仰转轴铰接，后网罩通过旋转卡扣与机头前盖固定，扇叶通过轴端锁紧螺母固定在电机输出轴上，前网罩通过周边的卡扣与后网罩连接，整个装配过程不需要特殊工装，后续用户清洁扇叶时也可以快速拆卸网罩，不需要借助专业工具。
