带蜂窝网格曲面六角缓冲垫片结构设计

　　在各类机电设备的装配场景中，曲面衔接位置的密封与缓冲一直是结构设计的难点，常规平面垫片无法适配弧面贴合需求，容易出现压合不均、局部应力集中导致的密封失效、部件磨损问题，这款带蜂窝网格的曲面六角垫片，正是针对这类非平面装配工况开发的结构件。从实际应用场景来看，这类垫片可覆盖液压管路弧面接头、异形舱体拼接面、曲面壳体连接位的装配需求，在需要兼顾缓冲减震、均匀承压、轻量化的装配位置，相比传统实心垫片有更突出的表现。

　　设计过程中首先考虑的是贴合度问题，垫片整体采用与安装基面完全匹配的弧面曲率，安装时无需额外施加过大预紧力即可实现基面完全贴合，避免了平面垫片在曲面安装时出现的边缘翘起、局部间隙问题。六角的外形结构并非随意设定，而是匹配通用紧固件的操作空间，六个平直边可适配普通扳手的夹持定位，安装时无需定制专用工装，现场装配效率更高，同时六角轮廓的边角做了小圆角过渡，避免安装过程中边角刮伤安装基面或者操作人员手部，也能减少应力集中导致的垫片边角开裂风险。

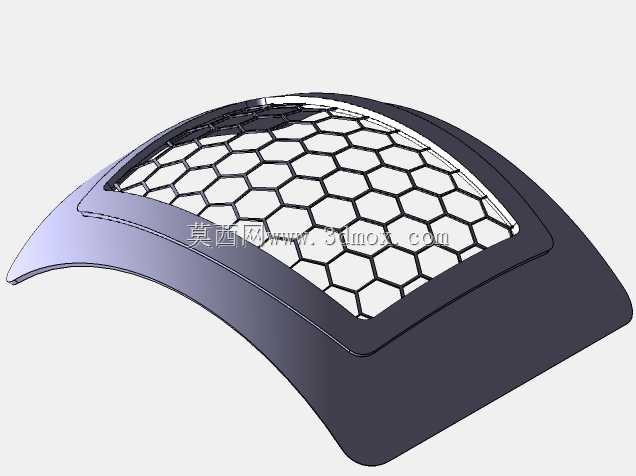

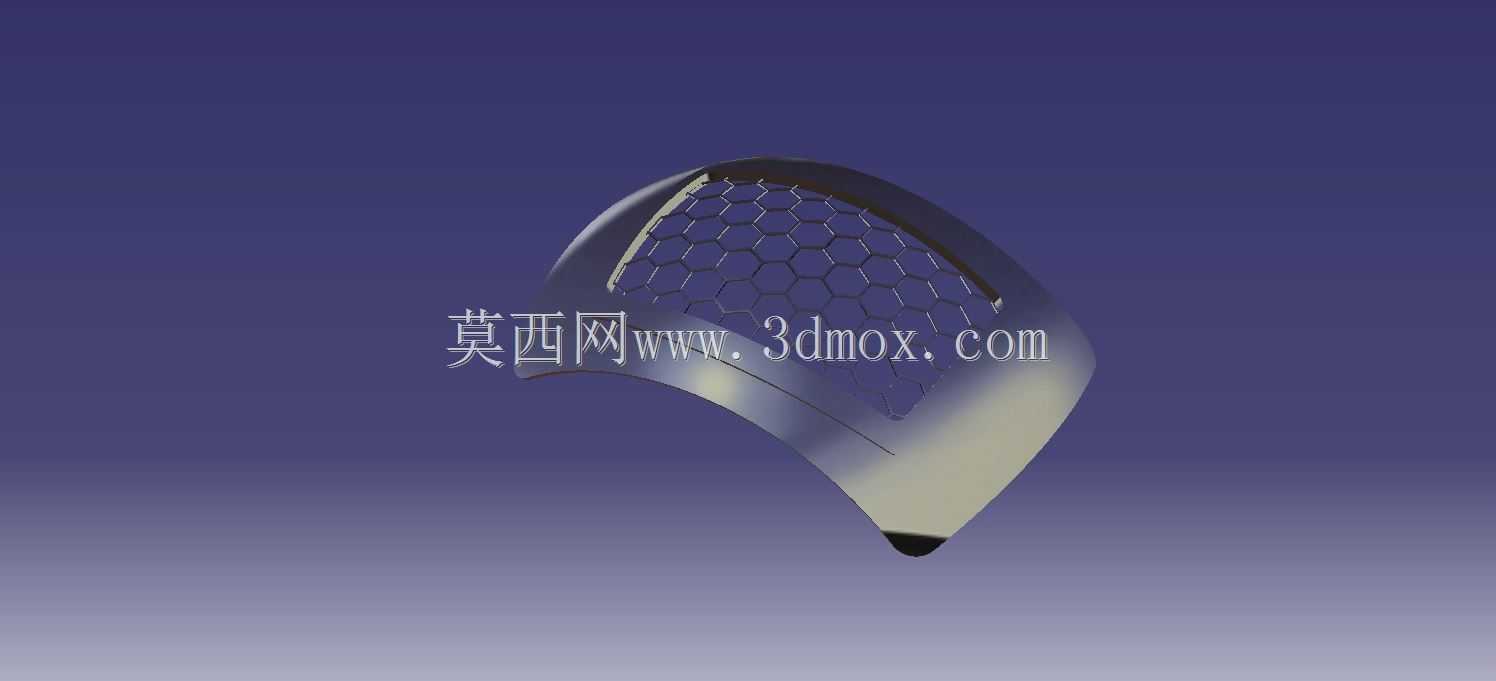

　　核心的蜂窝网格结构是这款垫片的设计重点，网格采用正六边形蜂窝排布，这种结构在同等材料用量下，相比实心结构拥有更高的结构强度与抗形变能力，受压时网格结构可以将局部集中应力均匀分散到整个垫片面，避免局部压强过大导致的垫片永久形变。同时蜂窝结构的镂空设计可以留存一定量的润滑脂或者密封介质，在长期震动的工况下，留存的介质可以持续补充结合面的密封层，减少介质渗漏概率，也能降低结合面之间的微动磨损，延长连接结构的维护周期。

　　从安装边界来看，这款垫片的厚度根据承压等级做了梯度设计，弧面最高位置与最低位置的厚度差完全匹配安装基面的曲率差，保证整个环形贴合面的压缩量一致，不会出现局部过压导致的垫片破损，或者局部压合不足导致的密封间隙。垫片的内孔与外沿尺寸匹配对应规格的紧固件安装孔径，安装时内孔可以直接穿过螺栓或者管路接头，外沿不会超出安装基面的边界，不会与周边相邻的其他结构件产生干涉，在紧凑的设备装配空间内也能顺利安装。

　　实际使用过程中，这类曲面蜂窝垫片的缓冲表现优于同厚度的实心橡胶或者金属垫片，蜂窝结构在受到冲击载荷时，可以通过网格的微小弹性形变吸收冲击能量，减少震动传递到相邻的精密部件上，对于搭载精密传感器、控制元件的设备来说，这种缓冲特性可以有效降低震动对元器件精度的影响。同时蜂窝结构的镂空设计也让垫片整体重量更轻，在航空、轨道交通这类对自重控制严格的装备上，能在不降低性能的前提下减少结构件自重，符合轻量化设计的趋势。

　　设计阶段也充分考虑了不同工况的适配性，蜂窝网格的壁厚根据承压需求做了参数化调整，高压工况下可以适当增加网格壁厚提升整体刚度，低压减震工况下可以减小网格壁厚提升形变量，整个结构的参数可调整空间大，不需要重新开模或者重构整体结构，只需要调整对应参数即可适配不同的使用场景。垫片的六个角位置做了加厚处理，因为螺栓预紧时压力主要集中在紧固件对应的位置，也就是六角结构的角部对应区域，局部加厚可以避免这些位置被压溃，保证长期使用后的回弹性能。

　　在装配验证环节，这类垫片的曲面贴合度经过实际压合测试，在额定预紧力下，整个结合面的压痕均匀连续，没有出现局部断痕或者过深压痕，说明压力分布均匀，密封性能可以满足常规工况下的防渗漏要求。同时蜂窝结构的抗疲劳表现也经过反复震动测试，在长时间交变载荷作用下，网格结构没有出现裂纹或者永久形变，相比传统实心垫片的疲劳寿命有明显提升。对于结构设计从业者来说，这类将传统六角垫片外形与蜂窝仿生结构、曲面适配设计结合的思路，也可以延伸到其他异形密封、缓冲件的设计中，针对不同的安装基面调整曲率和网格参数，快速开发出适配特定工况的结构件，减少重复设计的工作量。
