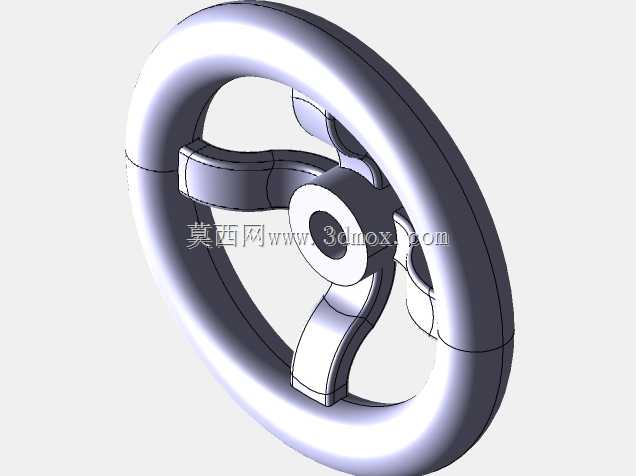

滚花防滑三辐式机床操作手轮结构

　　三辐条在注塑或者铸造成型的时候更容易控制冷却收缩的变形量，后续做机加工的时候装夹定位也更方便，辐条和外圈、中心轮毂的过渡位置都做了圆弧过渡处理，避免应力集中导致的疲劳断裂，毕竟手轮在日常使用中经常会承受瞬时的冲击力，比如操作人员快速扳动到位时的惯性力，过渡圆角的设计能大幅提升结构的抗冲击能力。中心轮毂的位置是整个手轮的安装基准，内孔通常会根据配套的轴径做对应的公差配合，多数场景下会选用H7的间隙配合或者H7/k6的过渡配合，方便装配的时候能顺利套入操作轴，同时不会出现径向窜动的问题，轮毂侧面一般会设计紧定螺钉孔或者键槽，用来传递扭矩，避免手轮和轴之间出现相对转动，安装的时候需要注意手轮的端面和轴的垂直度，要是倾斜量过大，这类三辐式滚花手轮是工业设备手动操作环节里极为常见的执行部件，日常在普通卧式车床的进给轴微调、立式铣床的工作台锁紧调节、中小型压力机的行程限位调整、工业阀门的开度手动控制场景里都能见到它的身影，和光滑表面的手轮相比，外圈做滚花纹理的设计核心是解决操作时的打滑问题，即便操作人员手上沾有少量切削液、润滑油或者金属粉尘，转动时也能获得足够的摩擦力，不需要额外加套防滑胶套就能满足多数车间工况的使用需求。从结构设计逻辑来看，三辐条的布局是在操作强度和材料成本之间做的平衡选择，对比两辐条结构，三辐条在承受周向扭转力的时候应力分布更均匀，不会出现单根辐条受力过大断裂的问题，对比四辐或者五辐条的结构，

　　转动的时候会出现偏心晃动，不仅操作手感差，长期使用还会磨损轴的配合面，甚至导致操作机构的卡滞。外圈的滚花纹理选用的是网纹滚花，对比直纹滚花，网纹滚花在各个转动方向都能提供均匀的摩擦力，不管是顺时针转动还是逆时针转动，手掌和手轮接触的位置都不会出现滑动，滚花的齿深不会做的过深，不然容易积存金属切屑和油污，日常清理的时候不方便，齿深控制在0.3到0.5毫米之间，既能保证足够的摩擦力，又不会因为齿缝过深残留杂物，手轮的整体外径尺寸通常根据操作力矩的需求来定，需要传递较大力矩的场景比如大型阀门的开关，会选用更大直径的手轮，利用杠杆原理降低操作需要的力，而需要精细微调的场景比如机床的刻度进给，会选用直径稍小的手轮，方便控制转动的角度，

　　避免调节过量。在实际选型的时候，除了考虑安装轴的直径和键槽尺寸，还要确认手轮的转动空间边界，也就是手轮安装到设备上之后，外圈距离周边的防护罩、其他操作手柄、设备壳体的最小距离要大于20毫米，避免转动的时候碰到周边部件导致操作卡滞，甚至夹伤操作人员的手指，手轮的端面距离操作面板的距离也要控制在合适的范围，太近的话手掌转动的时候会蹭到面板，太远的话操作的时候手臂需要前伸太多，长时间操作容易疲劳。这类手轮的材质通常选用增强尼龙或者铸铁，增强尼龙材质的重量轻，耐腐蚀，适合在有酸碱腐蚀的环境比如化工设备上使用，铸铁材质的手轮强度高，刚性好，适合在需要承受较大操作力的重型设备上使用，不管是哪种材质，设计的时候都要做动平衡校验，

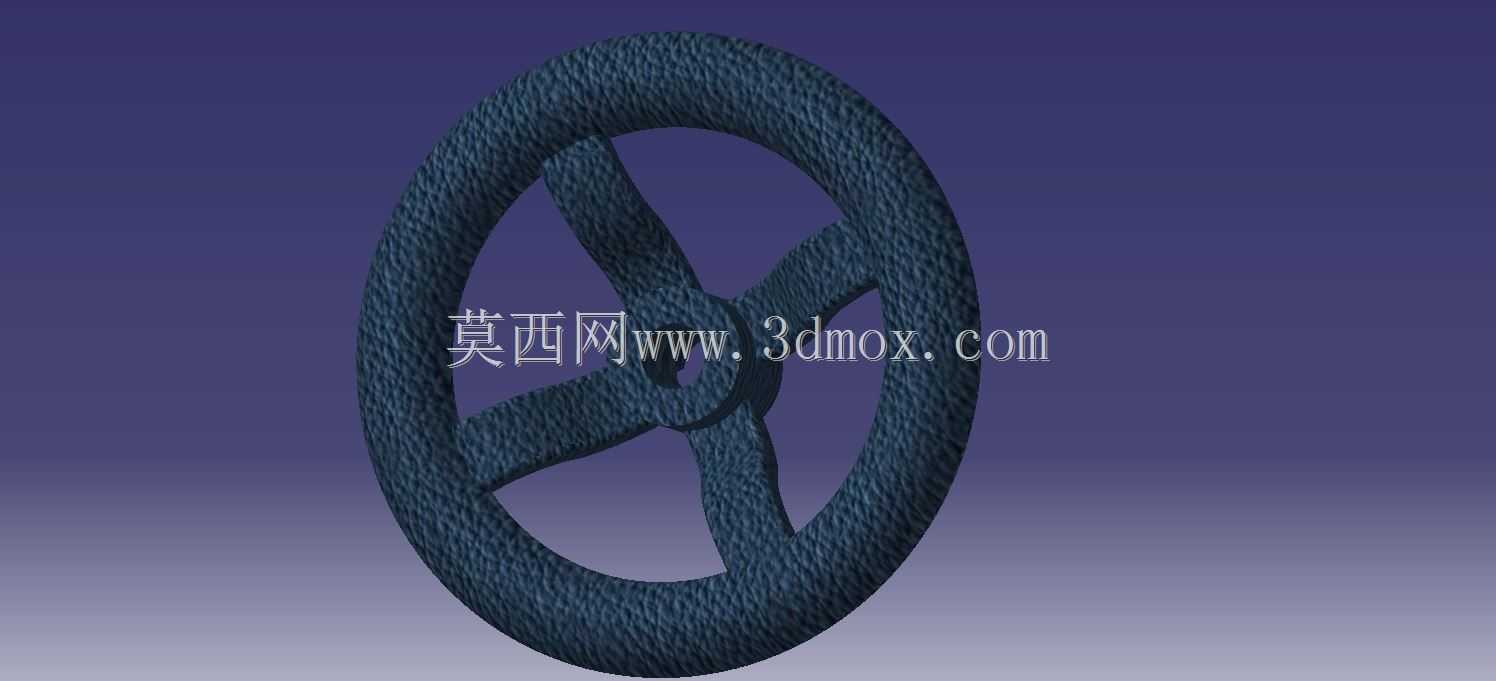

　　尤其是直径超过200毫米的手轮，要是动平衡不好，高速转动的时候会出现抖动，影响操作的精度和手感。在三维建模过程中，做滚花特征的时候不需要把每一个滚花齿都做的完全和实物一致，毕竟滚花是加工环节最后用滚花刀挤压成型的，建模的时候可以用纹理贴图或者简化的阵列特征来表现，重点要把辐条的过渡圆角、中心轮毂的配合尺寸、紧定螺钉孔的位置这些和安装、强度相关的结构做准确，因为这些尺寸直接决定了手轮能不能顺利装配到设备上，以及后续使用的可靠性，要是过渡圆角做小了，后续做有限元强度分析的时候就会出现应力集中的误判，要是配合孔的公差标注错了，加工出来的零件就没法装配。日常维护的时候，要定期检查手轮和轴的连接是否松动，要是紧定螺钉出现滑牙要及时更换，滚花缝隙里积存的切屑和油污要定期用毛刷清理，避免油污长期附着导致手轮表面打滑，要是发现辐条出现裂纹要及时更换，不能继续使用，不然操作的时候手轮断裂可能会导致设备误动作，甚至造成操作人员受伤。
