指圈式精密夹持镊子结构设计方案

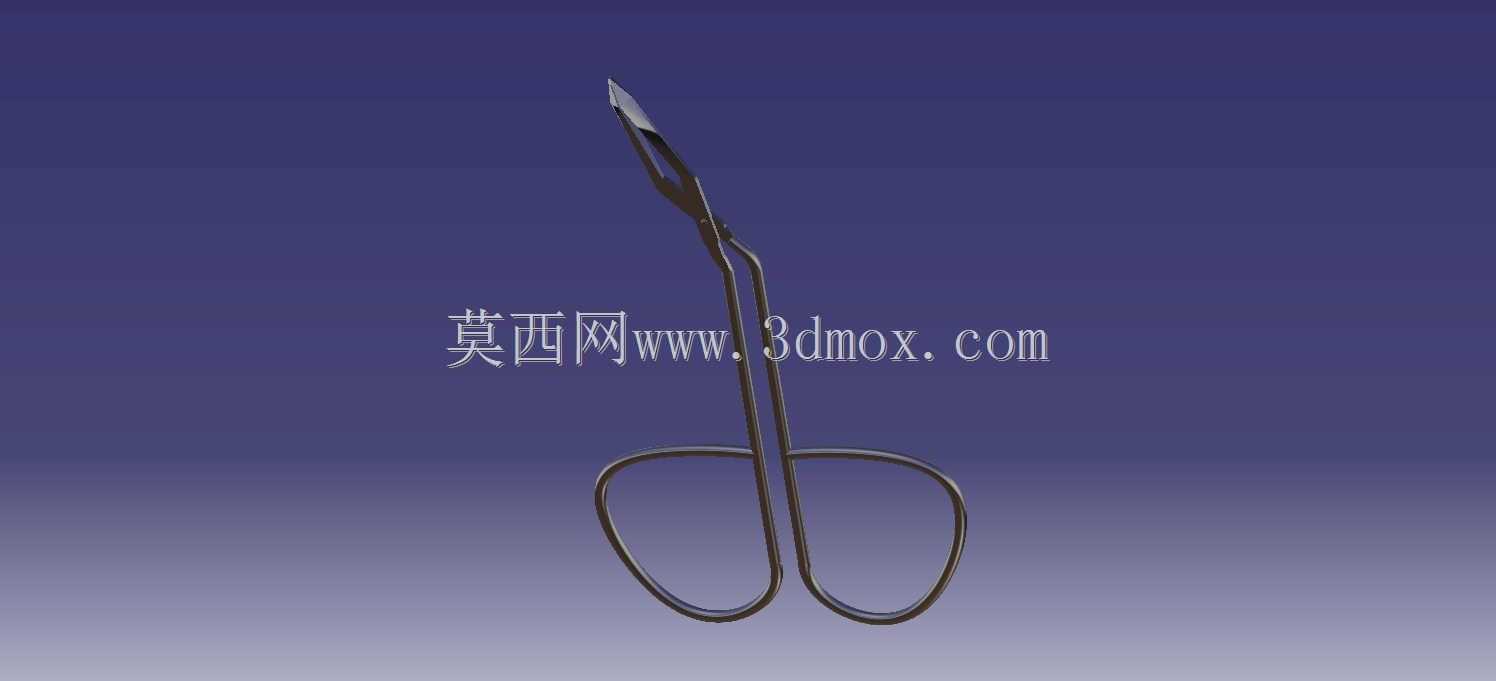

　　这款指圈式夹持工具的设计，最初是针对电子装配工位长时间手持镊子操作易疲劳的痛点展开的，区别于常规直柄镊子需要手指持续捏合施力的结构，底部的双指圈设计可以让操作者将中指与无名指穿入圈体内，依靠手指自然张开的张力带动镊臂开合，仅在需要夹持工件时轻微收拢手指即可完成施力，大幅降低长时间精细操作下的手部肌肉负荷，在SMT元件贴装、实验室试样夹持、精密钟表维修这类需要持续数小时保持稳定夹持精度的场景中，能有效减少操作震颤，提升作业稳定性。从结构设计逻辑来看，镊身采用一体化弯折成型思路，没有额外的铰接销轴结构，避免了铰接位长期使用出现的间隙晃动问题，整体依靠金属材料自身的弹性形变实现开合复位，镊臂的截面从指圈位置到尖端位置做了渐变收窄处理，

　　靠近指圈的臂身截面宽度更大，保证整体结构刚度，避免夹持时臂身出现侧向弯曲偏移，靠近尖端的臂身逐渐收窄变薄，既保证尖端的夹持力度可控，也能让操作者获得更清晰的操作视野，不会被过宽的臂身遮挡工件观察视线。尖端部分做了斜口切削处理，刃口贴合面经过平面研磨保证闭合时的贴合度，既可以夹持细小的柱状、片状零件，也能完成细导线剪切、薄料修边这类辅助操作，刃口的开合角度控制在15度以内，保证收拢时尖端先接触闭合，不会出现尖端错位夹伤工件的问题。指圈的尺寸设计参考了成年人手指的平均围度，圈体内径设置为18mm，边缘做了圆弧卷边处理，避免长时间佩戴操作时硌伤手指皮肤，两个指圈的中心距设置为22mm，符合手指自然分开的生理间距，

　　操作时不需要刻意调整手指位置就能自然穿入，适配绝大多数操作者的使用习惯。整体外形的纵向总长度控制在120mm，尖端到指圈连接位置的臂身长度为85mm，这个长度既可以保证操作时手部与待操作工件之间留有足够的安全距离，避免焊接、点胶类作业时高温或胶体溅到手上，也不会因为臂身过长导致尖端夹持力度不足。安装边界方面，这款工具属于手动便携工具，不需要额外的固定安装结构，配套的工位收纳可以采用直径3mm的挂杆穿入指圈位置悬挂存放，占用的收纳空间仅为常规直柄镊子的1.2倍，不会额外增加工位收纳负担。在材料选型适配层面，镊身整体采用65Mn弹簧钢弯折成型，热处理后的硬度控制在HRC42-48区间，既保证足够的弹性恢复能力，

　　经过上万次开合也不会出现塑性形变，也能让尖端保持足够的硬度，夹持硬质零件时不会出现卷刃、变形问题，表面做了哑光发黑处理，避免强光作业时表面反光影响操作者视线，同时提升表面防锈能力，适配车间多尘、多油污的使用环境。实际使用过程中，这款结构的镊子相比常规直柄镊子，夹持力的控制精度可以提升30%左右，操作者连续作业1小时后的手部疲劳度明显降低，尤其适合需要稳定夹持0.1mm级别细小零件的作业场景，不会因为手指施力抖动导致零件移位。在结构细节处理上，两个镊臂的对称度公差控制在0.05mm以内，保证闭合时两个尖端完全对齐，不会出现偏斜，臂身的弯折位置做了圆角过渡，避免应力集中导致长期使用后出现断裂问题，指圈与臂身的连接位置做了加宽处理，提升该位置的结构强度，避免手指施力时出现连接位变形。针对不同的使用场景，尖端的夹持面可以做不同的纹理处理，用于夹持光滑零件的版本可以在尖端内侧加工0.1mm深度的菱形防滑纹，提升夹持摩擦力，避免零件滑脱，用于夹持易刮伤零件的版本可以在尖端套入硅胶保护套，不会夹伤表面精度要求高的工件。
