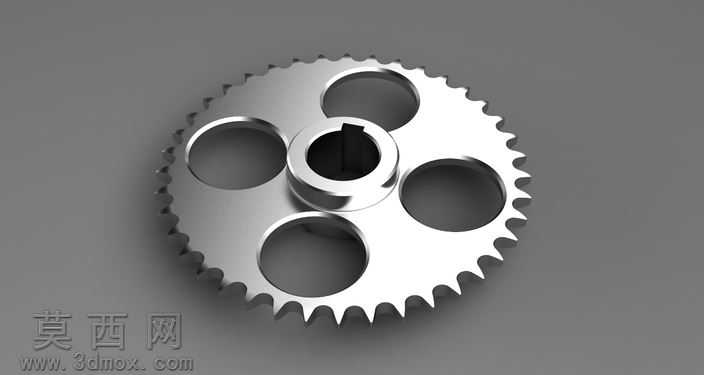

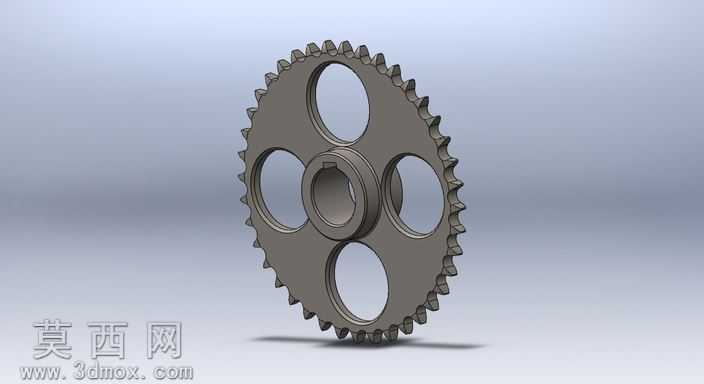

本作品为链传动系统配套使用的链轮三维建模成果,建模过程以机械设计手册中链轮的设计规范为核心依据,首先完成链轮核心参数的确定:根据配套链条的节距、滚子外径参数计算出链轮的分度圆直径、齿顶圆直径、齿根圆直径,同时确定链轮的总齿数,保证轮齿与链条啮合时的传动精度,避免跳齿、卡滞等传动故障。建模阶段先绘制链轮的径向基准草图,以中心轴线为定位基准,首先完成中心轮毂结构的建模:轮毂中心设计有带键槽的通孔,用于与传动轴配合实现周向固定,传递扭矩,轮毂部分做了加厚处理,提升与轴配合的接触面积,保证传动过程中连接的稳定性。轮辐部分采用四孔对称式减重设计,四个等直径的圆形通孔沿轮盘周向均匀分布,在保证轮盘整体结构强度、满足传动受力要求的前提下,大幅降低了链轮自身的重量,减少传动过程中的转动惯量,提升链传动系统的动态响应性能,同时也节省了零件加工的原材料消耗。轮齿部分严格按照链轮齿形的标准轮廓进行绘制,通过参数化驱动的方式生成全部轮齿,保证每个轮齿的齿形角度、齿厚、齿高参数完全一致,确保与链条啮合时每个齿的受力均匀,延长链轮与链条的整体使用寿命。材质与渲染阶段,为模型赋予了常用的45号结构钢材质,调整材质的金属粗糙度、反光度参数,还原经过机加工后的金属零件表面质感,同时添加了柔和的环境光影效果,清晰呈现链轮的轮齿轮廓、轮毂结构、减重孔的细节特征,让模型的结构展示更加直观。整体设计兼顾了传动可靠性、结构轻量化与加工工艺性,可直接用于链传动系统的装配仿真、运动干涉检查,也可作为机械设计教学、链传动方案演示的参考模型,帮助设计人员直观理解链轮的结构特点与传动原理,在建模过程中对键槽、轮毂过渡圆角、轮齿根部圆角等细节都做了符合机械加工工艺的处理,避免出现应力集中的结构缺陷,保证零件在实际使用中的结构强度。
