波音737NG机翼含可动翼面与动力装置结构

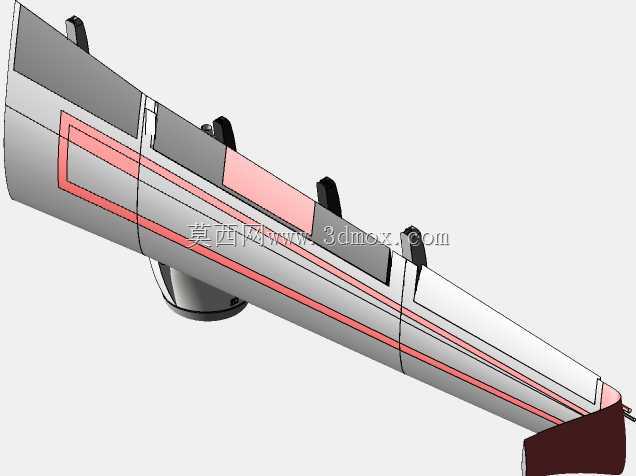

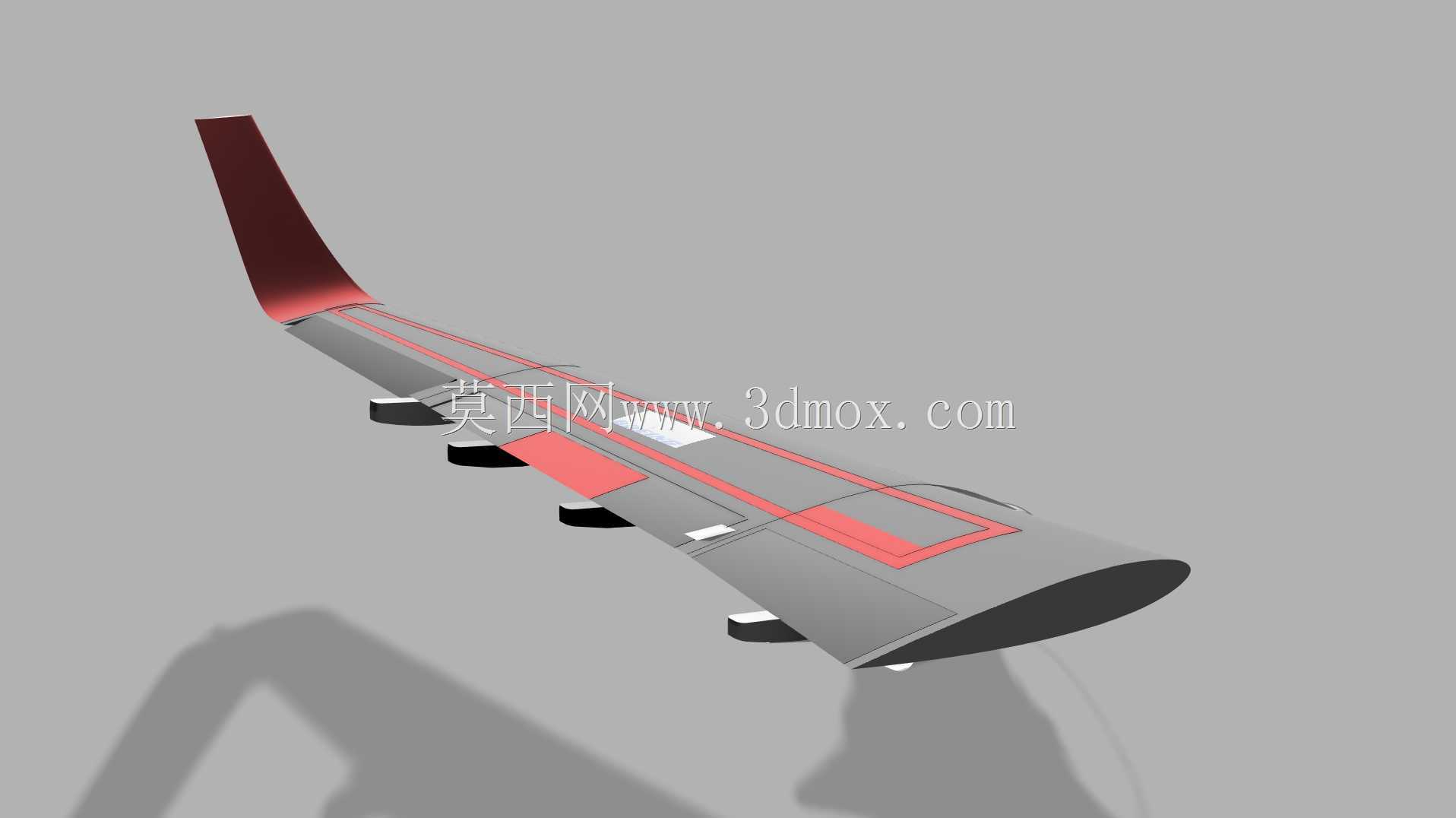

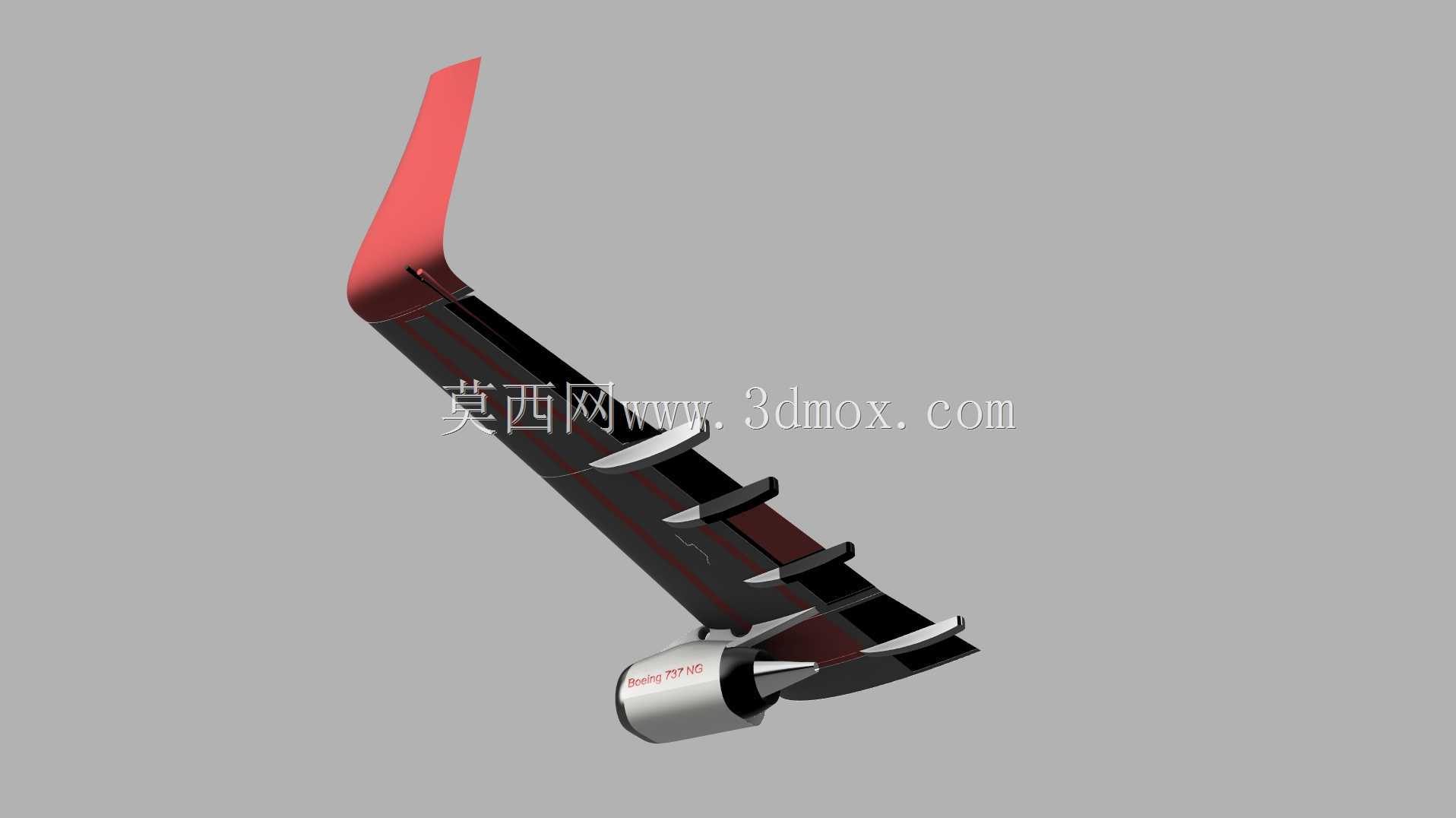

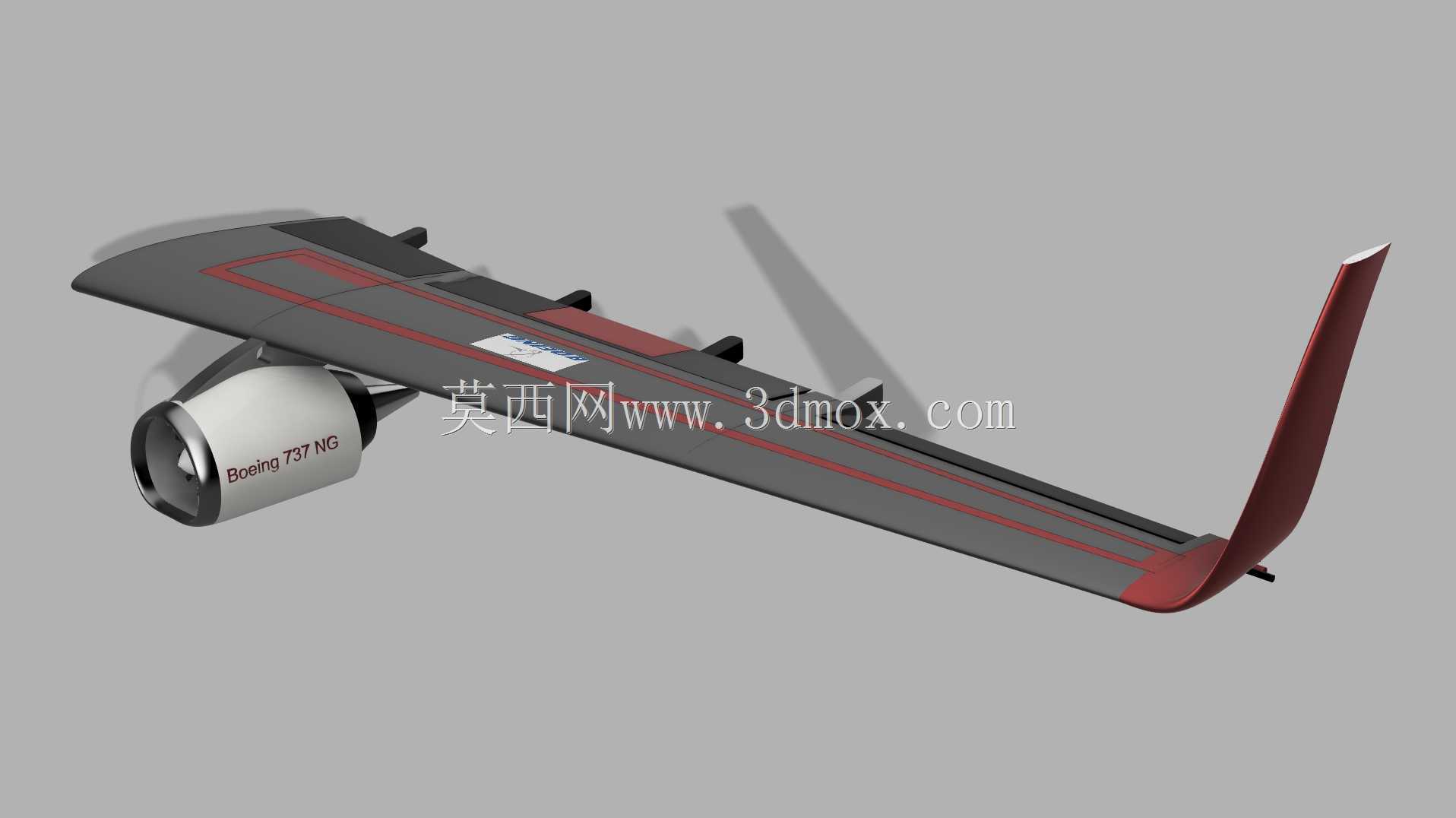

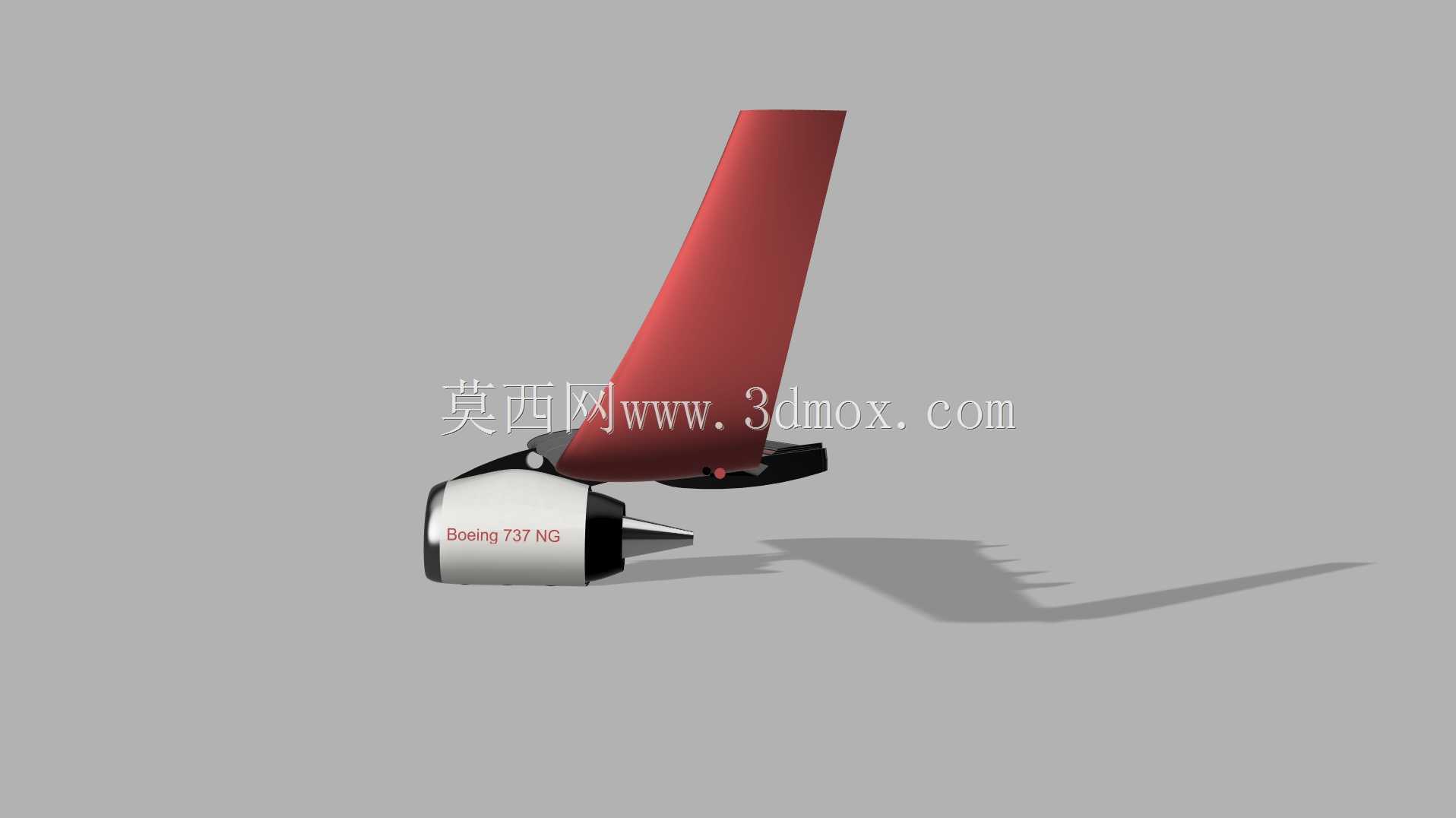

民航干线客机的机翼作为核心升力承载与动力集成部件，其结构设计直接决定飞行阶段的气动效率、操纵响应特性与动力系统匹配度。这套波音737NG机翼结构完整还原了可移动副翼、增升襟翼以及翼下吊挂的NG系列发动机，覆盖了从巡航到起降全飞行剖面的功能实现逻辑。在实际航线运营场景中，这类机翼结构需要兼顾高速巡航下的低阻特性与低速起降阶段的高升力需求，副翼布置在机翼外侧后缘，通过绕铰链轴的偏转实现滚转力矩输出，响应飞行员横向操纵指令，设计时需严格控制偏转角度范围与作动行程，避免大偏角下出现气流分离导致操纵效率骤降；襟翼布置在机翼内侧后缘，起降阶段向下偏转并沿滑轨向后伸出，通过增大机翼弯度与有效面积提升低速升力，缩短起降滑跑距离，其滑轨安装座与机翼承力翼盒的连接位置需经过强度校核，承受增升状态下的复杂气动载荷。翼下吊挂的发动机采用短舱式安装，吊挂结构将发动机载荷传递至机翼主承力翼盒，设计时需考虑发动机工作振动与机翼气动弹性的耦合影响，短舱外形做了流线型修型，降低巡航状态下的干扰阻力，短舱上的标识与接口位置也对应真实装机状态，可用于动力系统集成的干涉检查。从设计思路来看，整个机翼采用翼梁-翼肋-蒙皮的经典半硬壳式承力结构，翼盒作为主承力段整合了燃油存储空间，前缘做了后掠修型匹配高亚音速巡航的气动需求，翼尖处的翼梢小翼可有效降低翼尖诱导阻力，提升巡航阶段的燃油经济性。安装边界层面，机翼与机身的对接交点位置、各操纵面的铰链轴线、发动机吊挂的安装节坐标均严格对应真实机型的装机尺寸，可直接用于飞机构型教学、维修模拟训练场景的结构展示，也可作为民航机型结构设计的参考基准，帮助设计人员理解干线客机机翼的承力路径设计、操纵面布置逻辑与动力系统集成方式，建模过程中还原了各部件的相对运动关系，副翼与襟翼可模拟实际偏转状态，便于开展不同操纵构型下的气动特性演示。
