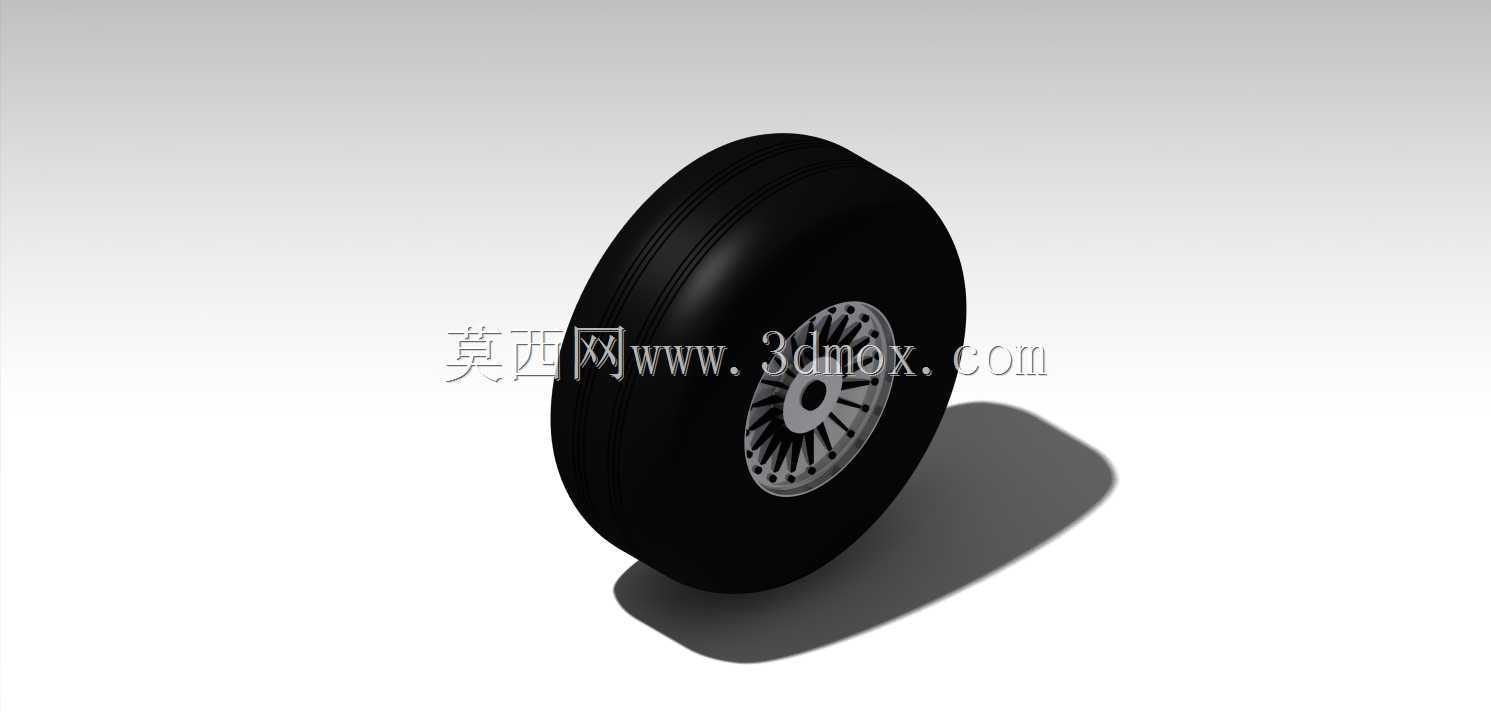

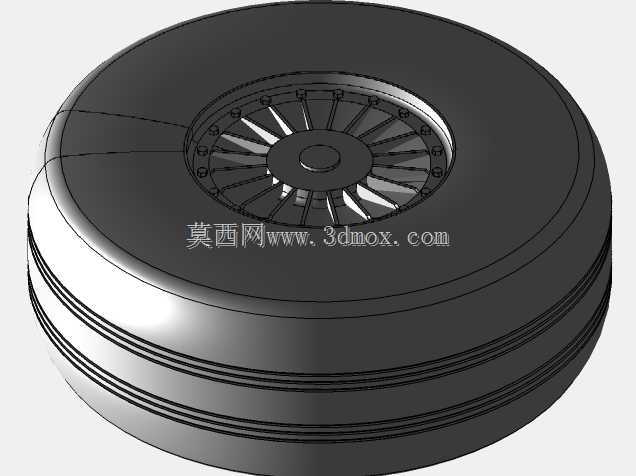

航空机轮带刹车装置起落架结构设计

在民用支线客机、通用航空固定翼飞行器的起降系统设计中，带刹车功能的机轮组件是起落架系统直接承接地面载荷、实现滑跑减速与地面转向控制的核心执行部件，其结构可靠性直接决定飞行器地面滑跑阶段的操作安全性。这套带刹车机轮的结构设计，首先围绕地面滑跑的载荷工况展开：轮胎采用高负荷航空橡胶结构，胎面设置多道周向排水沟槽，适配湿滑跑道的抓地需求，胎体内部的帘线层排布经过受力优化，可承受着陆瞬间的垂直冲击载荷与滑跑过程中的侧向剪切力，避免高速滑跑下的胎体变形失稳。轮毂部分采用高强度铝合金锻压成型结构，轮辐采用等强度辐射式排布，既保证足够的结构刚度承接起落架支柱传递的机身载荷，又通过辐条间的镂空结构控制整体重量，匹配航空部件的轻量化设计要求。集成在轮毂内侧的刹车组件采用盘式制动结构，刹车盘与轮毂随动，制动卡钳固定在起落架轮轴支座上，制动时通过液压驱动卡钳夹紧刹车盘，将滑跑动能通过摩擦转化为热能散出，可在飞行器着陆滑跑阶段提供稳定的减速力矩，配合反推装置缩短滑跑距离，同时也可在地面滑行阶段实现 differential braking 差动制动，辅助飞行器完成地面转向操作。从安装边界来看，机轮组件的轮轴安装孔位与起落架缓冲支柱下端的轴径完全匹配，轮轴外侧设置有锁紧卡槽与防尘密封结构，可防止跑道面的砂石、雨水进入轴承腔体，延长转动部件的维护周期。轮胎充气后的整体外径、轮毂安装面到刹车组件的轴向伸出尺寸，都严格匹配起落架舱的收纳空间边界，保证起落架收放过程中不会与舱门、机身结构发生运动干涉。在实际工况适配中，这套机轮结构可覆盖常规起降跑道的碎石、铺装路面等不同道面条件，刹车组件的热容量经过核算，可满足连续多次制动操作下的温度控制要求，避免热衰减导致的制动效能下降。轮辋与轮胎的配合面设置有密封卡槽，适配高压航空轮胎的充气密封要求，正常充气压力下可保证轮胎与轮辋的可靠贴合，不会在高速滑跑中出现轮胎脱圈的风险。轴承组件采用成对安装的圆锥滚子轴承，可同时承受径向载荷与起降过程中的轴向冲击载荷，轴承的润滑脂填充量与密封结构经过优化，可在宽温度范围的机场环境下保持稳定的转动阻尼，避免低温下润滑脂凝固导致的转动卡滞。
