大疆A3飞控IMU专业版组件结构

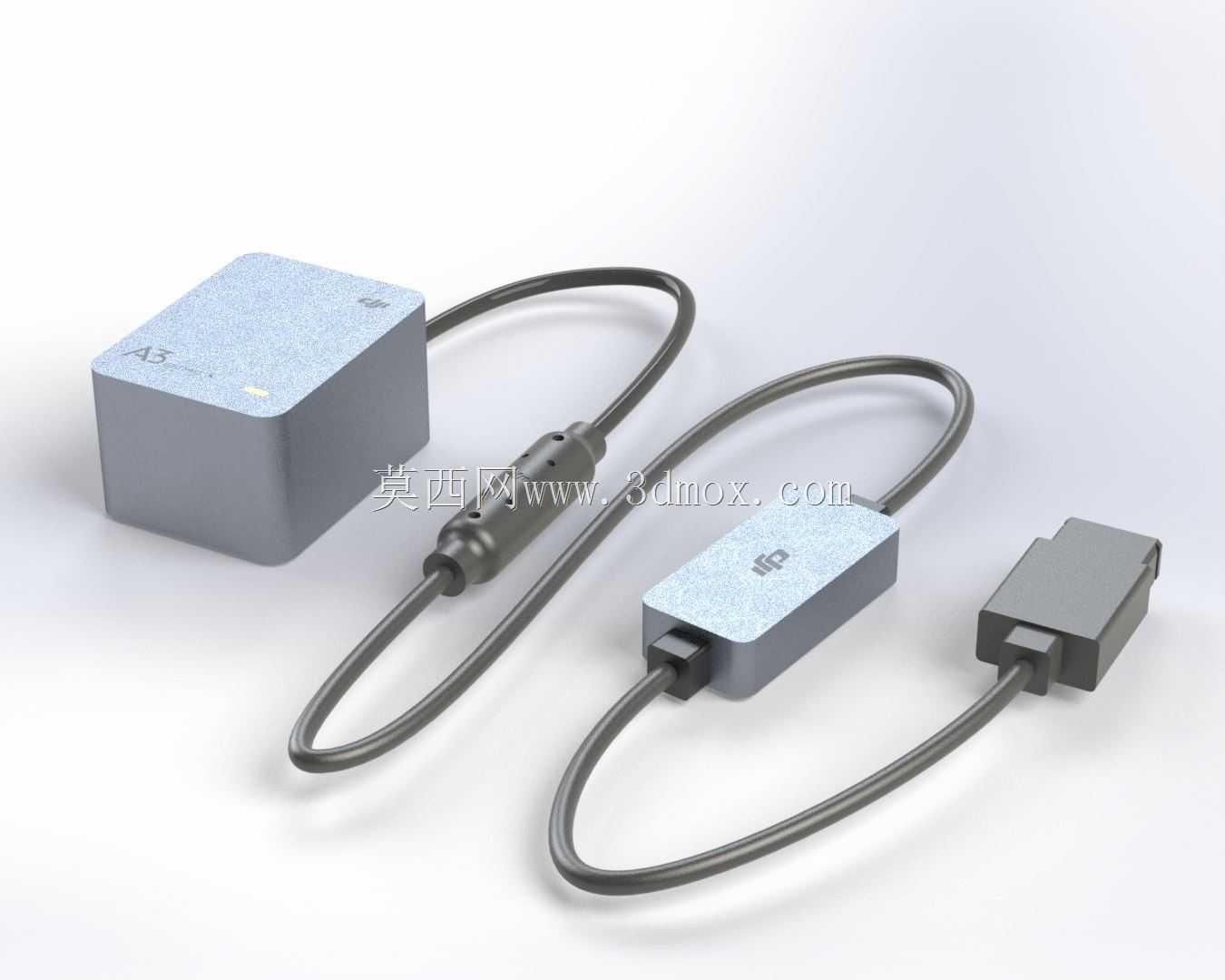

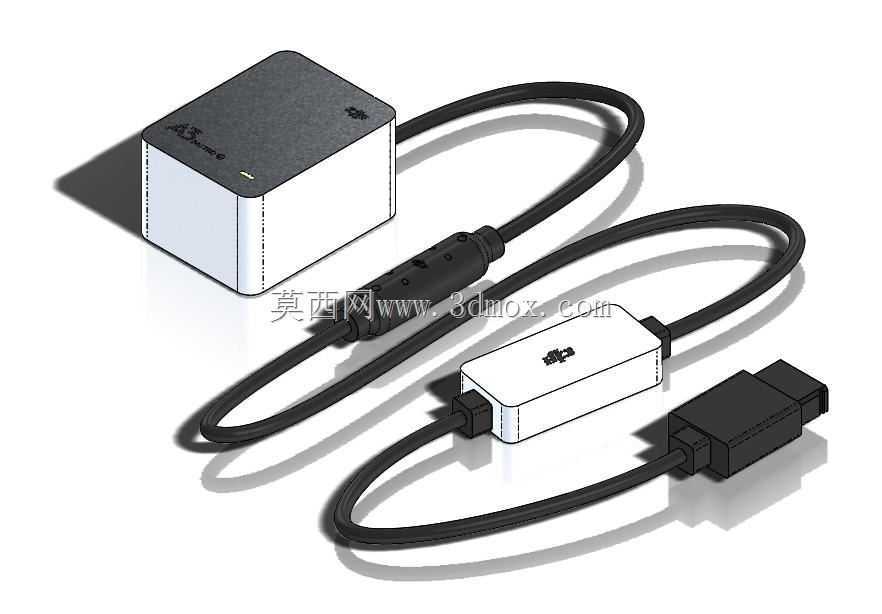

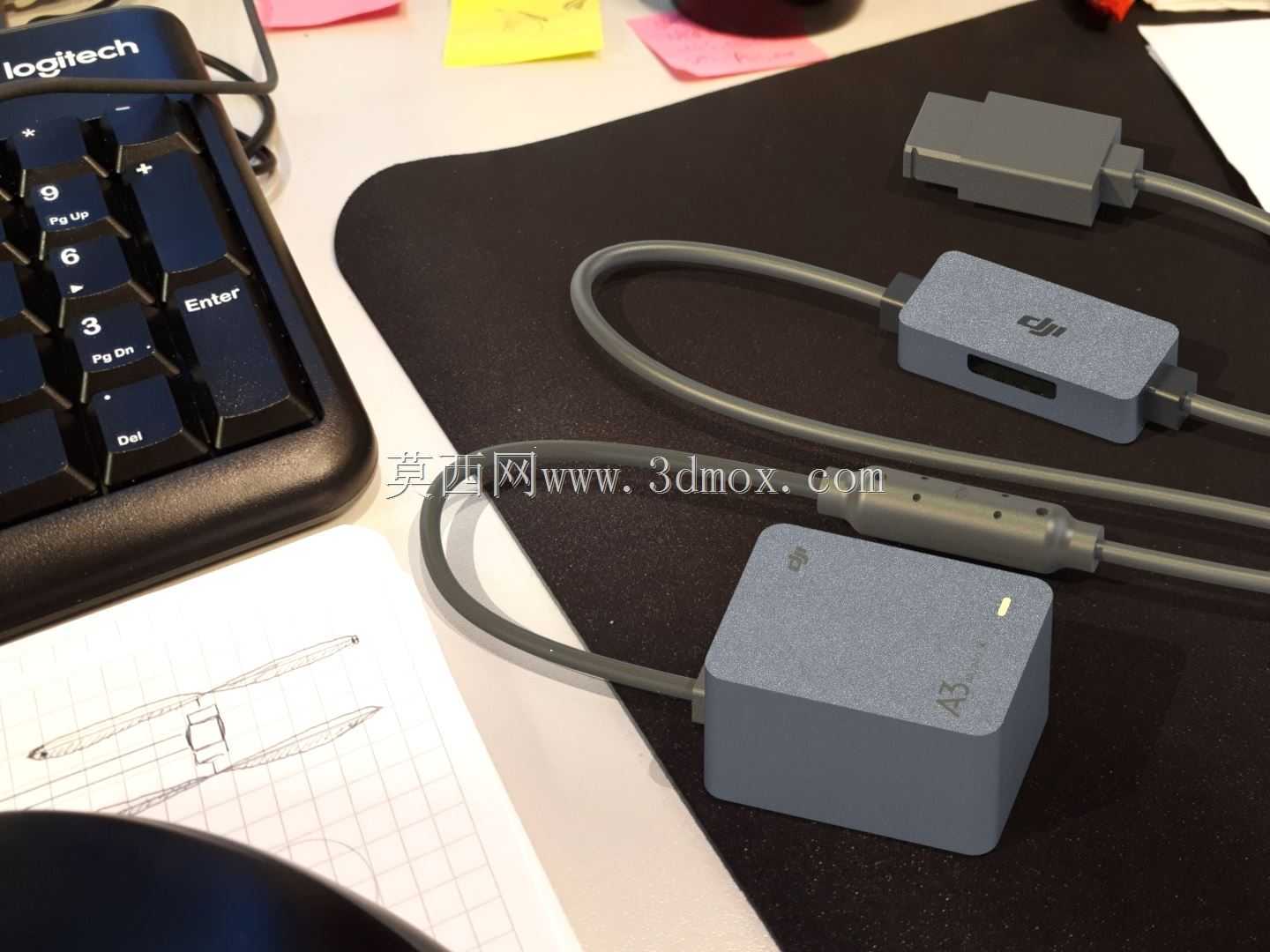

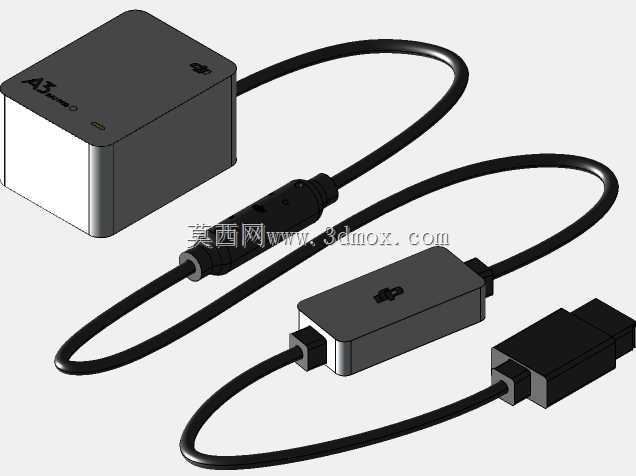

这套惯性测量单元组件是多旋翼无人机飞控系统的核心感知部件，主要承担飞行过程中三轴加速度、三轴角速度的实时采集任务，为飞控主控提供姿态解算的原始数据支撑，直接决定无人机飞行姿态的控制精度与悬停稳定性，在工业级测绘无人机、植保作业无人机、行业巡检无人机的飞控系统中都属于核心传感组件。从结构设计来看，整套组件分为主IMU模块与外接扩展模块两部分，主模块采用一体化铝合金壳体设计，壳体表面做细磨砂阳极氧化处理，既可以减轻整机重量，又能形成有效的电磁屏蔽层，隔绝机身上电调、图传等部件的电磁信号干扰，保证传感数据采集的准确性。主模块的边角做了R2圆角过渡处理，避免安装过程中划伤线材或操作人员，壳体侧面预留状态指示灯开孔，可直观反馈模块的工作状态与故障信息。外接模块通过带屏蔽层的专用连接线与主模块连接，连接线靠近接头位置设计有应力释放结构，能够缓冲无人机飞行过程中产生的振动拉扯，避免线材根部断裂导致的接触不良问题，外接模块的壳体同样采用轻量化金属材质，整体做扁平化设计，可灵活安装在机身重心附近的不同位置，满足不同机架布局的安装需求。在安装边界设计上，主模块的安装孔位采用标准M2螺丝孔位布局，孔位公差控制在±0.05mm范围内，可直接适配市面上主流的行业级无人机机架安装位，安装时需要保证模块的轴向与机身轴向保持平行，偏差角度不能超过0.5度，否则会直接影响姿态解算的精度。整套组件的整体重量控制在20g以内，不会给无人机带来过多的负载负担，连接线的长度预留了15cm的冗余量，方便安装时根据机架内部走线空间调整布线走向，线材采用耐高低温的TPU外被，可适应-20℃到60℃的工作环境温度范围，满足不同作业场景的环境适应性要求。从实际应用场景来看，这套IMU组件除了适配原厂A3系列飞控外，也可作为独立惯性测量单元用于其他需要高精度姿态感知的小型智能设备上，比如小型无人车、手持云台稳定器等设备的姿态感知系统中，其模块化的结构设计也方便后期维护更换，当模块出现故障时可直接单独替换，无需更换整套飞控系统，降低后期维护成本。设计过程中充分考虑了无人机飞行时的高频振动影响，模块内部的传感元件都做了二级减震处理，壳体与安装面之间可搭配减震泡棉使用，进一步过滤机身传递的高频振动，避免振动噪声影响传感数据的准确性，保证在大机动飞行、强风作业等复杂工况下依然能输出稳定的测量数据。
